Helios VDD EC 400 Vertikal-Dachventilator 3-PH 400V, EC-Motor, 6060m3/h, 1W

Der Helios VDD EC 400 Vertikal-Dachventilator ist ein leistungsstarker und energieeffizienter Dachlüfter mit einem modernen EC-Motor. Er ist für den vertikalen Ausblas konzipiert und eignet sich ideal für vielfältige Lüftungsanwendungen in Industrie und Gewerbe, bei denen hohe Förderleistungen und eine zuverlässige Luftförderung erforderlich sind. Mit einem Volumenstrom von 6060 m³/h und einer aufgenommenen Leistung von 1,00 kW bietet dieses Gerät eine robuste und effiziente Abluftlösung.

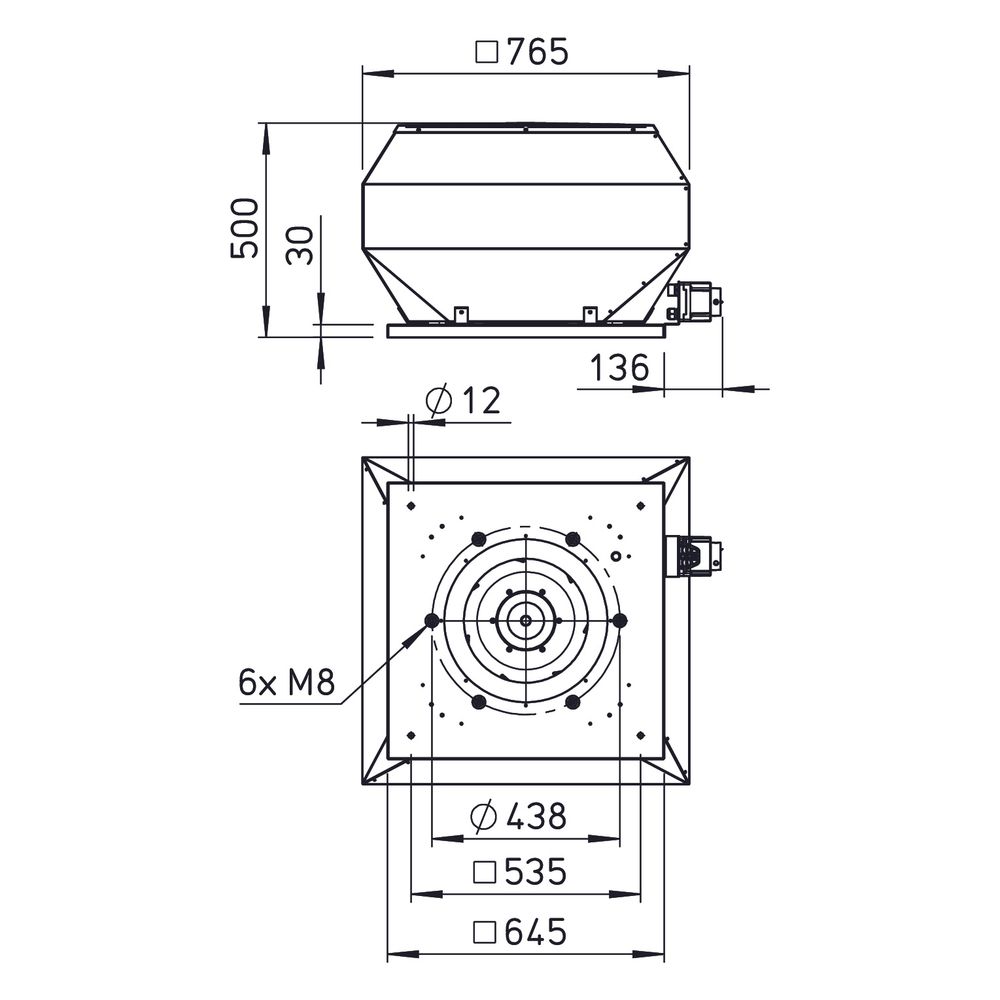

Wie ist der Helios VDD EC 400 konstruiert?

Der Dachventilator verfügt über ein wirkungsgradoptimiertes Aluminiumgehäuse, das seewasserbeständig ist und einen integrierten Eingriffsschutz bietet. Die Motortragplatte und Grundplatte bestehen aus verzinktem Stahl und sind mit einer Einströmdüse ausgestattet. Die Grundplatte ist mit einer Gewindeschraube versehen, die das Befestigen von saugseitigem Zubehör ermöglicht, wobei das Lochbild der DIN 24155, Bl. 3 entspricht. Ein Schutzgitter an der Ausblasseite ist serienmäßig gemäß DIN EN ISO 13857 vorhanden.

Welche Motor- und Laufradeigenschaften besitzt der VDD EC 400?

Ausgestattet ist der Ventilator mit einem energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in geschlossener Bauart (Schutzart IP 54). Dieser zeichnet sich durch höchste Wirkungsgrade aus, ist kugelgelagert, verfügt über eine Feuchteschutzisolation und arbeitet wartungs- sowie funkstörungsfrei. Das Hochleistungs-Radial-Laufrad besitzt rückwärts gekrümmten Schaufeln aus verzinktem Stahlblech und ist dynamisch nach DIN ISO 1940-1 gewuchtet. Eine integrierte elektronische Temperaturüberwachung überwacht Motor und Elektronik.

Wie erfolgt die Steuerung und der elektrische Anschluss des Ventilators?

Die Drehzahl des Ventilators lässt sich stufenlos über ein Potentiometer oder ein Universal-Regelsystem einstellen, was eine flexible Anpassung an unterschiedliche Anforderungen ermöglicht. Der außenliegende Klemmenkasten mit Revisionsschalter besitzt die Schutzart IP 65 und erleichtert die Installation und Wartung. Die Stromversorgung erfolgt über 400 Volt Drehstrom bei einer Frequenz von 50 Hz und einer Stromaufnahme von 1,7 Amp. Das Gerät besitzt die Isolierklasse F und die Schutzart IP 54.

Welche Leistungsdaten und Geräuschwerte sind für den VDD EC 400 relevant?

Der VDD EC 400 erreicht einen Volumenstrom von 6060 m³/h bei 0 Pa und eine maximale Druckerhöhung von 670 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, und die maximale Fördermitteltemperatur liegt bei 50 °C. Die Drehzahl beträgt 1500 Umdrehungen pro Minute, bei einer aufgenommenen Leistung von 1,00 kW. Das Gerät wiegt 33 kg. Die Schalleistung des Ventilators beträgt 71 dB(A), während der Schalldruck in einem Abstand von 4 Metern bei 59 dB(A) liegt.

Technische Daten

• Volumenstrom bei 0 Pa: 6060 m³/h
• Max. Druckerhöhung: 670 Pa
• Fördermitteltemperatur: 50 °C
• Drehzahl: 1500 1/min
• Aufgenommene Leistung: 1,00 kW
• Gewicht: 33 kg
• Schalleistung: 71 dB(A)
• Schalldruck in 4 m: 59 dB(A)
• Spannung: 400 Volt
• Schutzart: IP 54

Der Helios VDD EC 400 Dachventilator überzeugt durch seine hohe Förderleistung von 6060 m³/h und den energiesparenden EC-Motor mit 1,00 kW Leistung. Die robuste Bauweise aus seewasserbeständigem Aluminium und die flexible Drehzahlsteuerung machen ihn zu einer zuverlässigen und effizienten Lösung für anspruchsvolle Lüftungsaufgaben auf Dächern.
