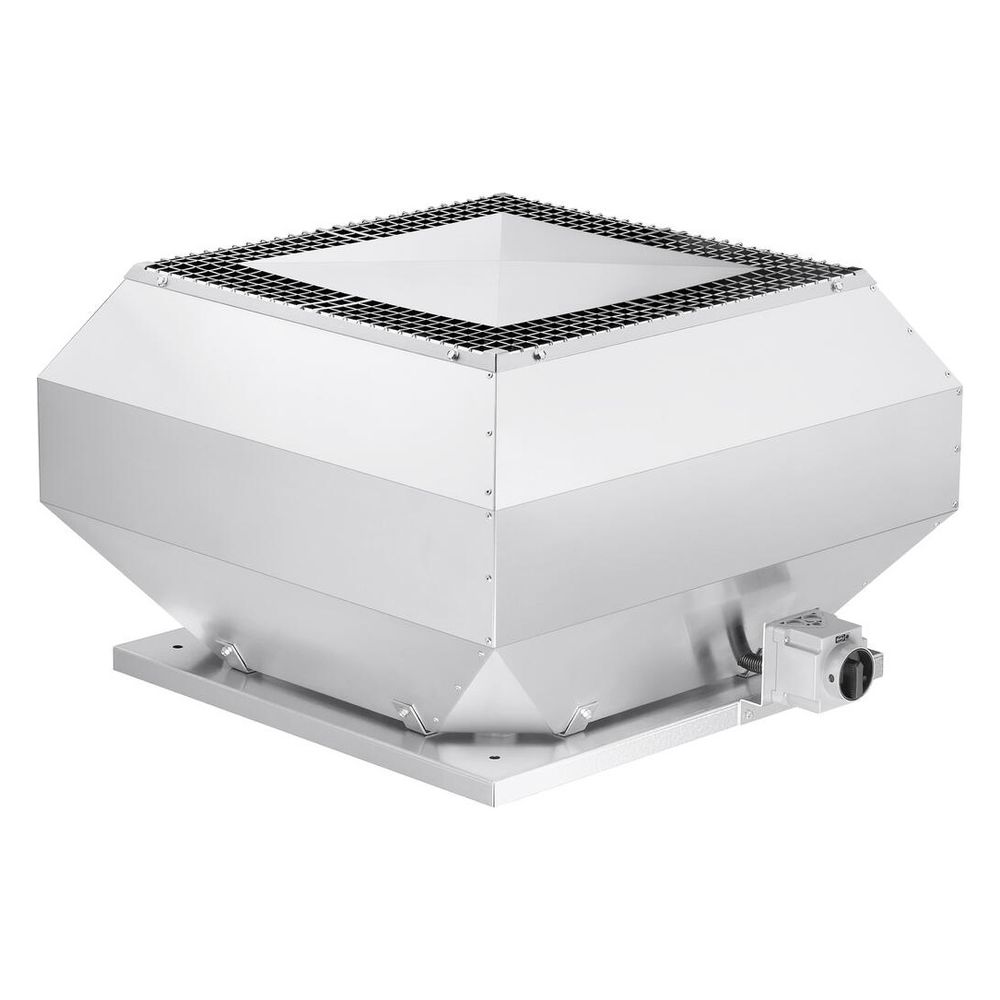

Helios VDD EC 500 A Vertikal-Dachventilator 3-PH 400V, EC-Motor, 11100m3/h, 2,45kW

Der Helios VDD EC 500 A Vertikal-Dachventilator ist ein leistungsstarker und energieeffizienter Dachlüfter, der für den vertikalen Ausblas konzipiert wurde. Ausgestattet mit einem EC-Motor und einem wirkungsgradoptimierten Aluminiumgehäuse, bietet dieses Gerät einen Volumenstrom von 11100 m³/h bei einer aufgenommenen Leistung von 2,45 kW. Er eignet sich ideal für anspruchsvolle Lüftungsaufgaben in gewerblichen und industriellen Anwendungen.

Wie ist der Helios VDD EC 500 A konstruiert?

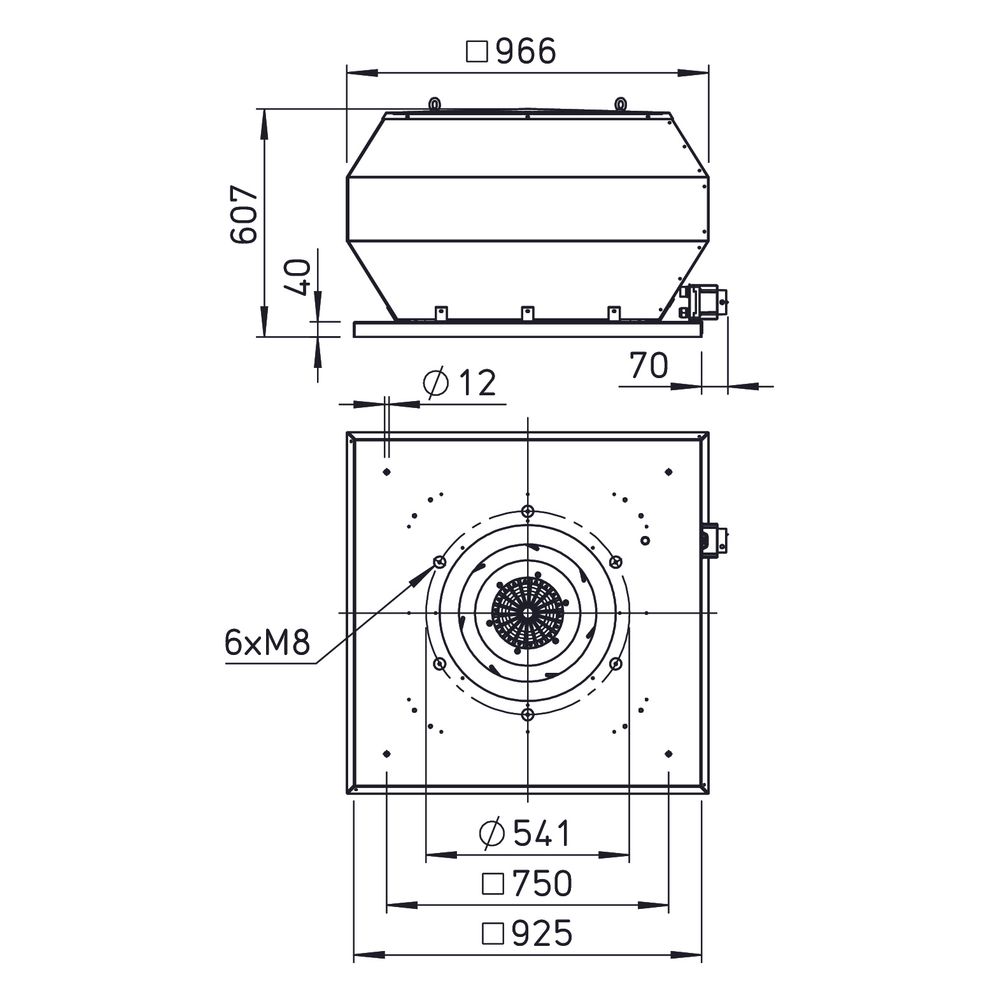

Der Dachventilator verfügt über ein wirkungsgradoptimiertes Gehäuse aus seewasserbeständigem Aluminium, das einen integrierten Eingriffsschutz bietet. Eine Motortragplatte und die Grundplatte sind aus verzinktem Stahl gefertigt und mit einer Einströmdüse versehen. Die Grundplatte ist zudem mit Gewindeschrauben zur Befestigung von saugseitigem Zubehör ausgestattet, deren Lochbild der DIN 24155, Bl. 3 entspricht. An der Ausblasseite ist ein Schutzgitter gemäß DIN EN ISO 13857 serienmäßig angebracht. Das Hochleistungs-Radial-Laufrad besitzt rückwärts gekrümmte Schaufeln aus verzinktem Stahlblech und ist dynamisch nach DIN ISO 1940-1 gewuchtet.

Welche Vorteile bietet der EC-Motor?

Der energiesparende EC-Außenläufermotor des Dachventilators ist drehzahlsteuerbar und in geschlossener Bauart mit der Schutzart IP 54 ausgeführt. Er zeichnet sich durch höchste Wirkungsgrade aus. Der Motor ist kugelgelagert und mit einer Feuchteschutzisolation versehen, was einen wartungs- und funkstörungsfreien Betrieb ermöglicht. Eine integrierte elektronische Temperaturüberwachung schützt den EC-Motor und die Elektronik.

Wie erfolgt die Steuerung und Installation?

Die stufenlose Drehzahlsteuerung des Helios VDD EC 500 A kann über ein Potentiometer oder ein Universal-Regelsystem erfolgen. Für die elektrische Anbindung ist der Ventilator serienmäßig mit einem außenliegenden Klemmenkasten ausgestattet. Ein ebenfalls außenliegender Revisionsschalter mit der Schutzart IP 65 ist für Wartungszwecke vorhanden.

Technische Daten

• Volumenstrom bei 0 Pa: 11100 m³/h
• Max. Druckerhöhung: 890 Pa
• Fördermitteltemperatur: 40 °C
• Drehzahl: 1400 1/min
• Aufgenommene Leistung: 2,45 kW
• Gewicht: 65 kg
• Schalleistung: 76 dB(A)
• Schalldruck in 4 m: 65 dB(A)
• Spannung: 400 Volt
• Schutzart: IP 54

Der Helios VDD EC 500 A Dachventilator bietet eine effiziente und zuverlässige Lösung für die vertikale Entlüftung. Mit seinem leistungsstarken EC-Motor, einem Volumenstrom von 11100 m³/h und einer aufgenommenen Leistung von 2,45 kW ist er für anspruchsvolle Anwendungen geeignet. Die robuste Bauweise aus seewasserbeständigem Aluminium und die integrierten Schutzfunktionen stellen einen langlebigen und wartungsarmen Betrieb sicher.
