Helios VDD EC 560 Vertikal-Dachventilator 3-PH 400V, EC-Motor, 12380m3/h, 2,4kW

Der Helios VDD EC 560 Vertikal-Dachventilator ist eine leistungsstarke Lösung für die vertikale Entlüftung von Gebäuden. Ausgestattet mit einem energieeffizienten EC-Motor und einem wirkungsgradoptimierten Aluminiumgehäuse, bietet dieser Dachventilator einen Volumenstrom von 12380 m³/h und eine Leistung von 2,4 kW. Er eignet sich ideal für anspruchsvolle Lüftungsaufgaben in gewerblichen und industriellen Anwendungen.

Wie ist der VDD EC 560 konstruiert?

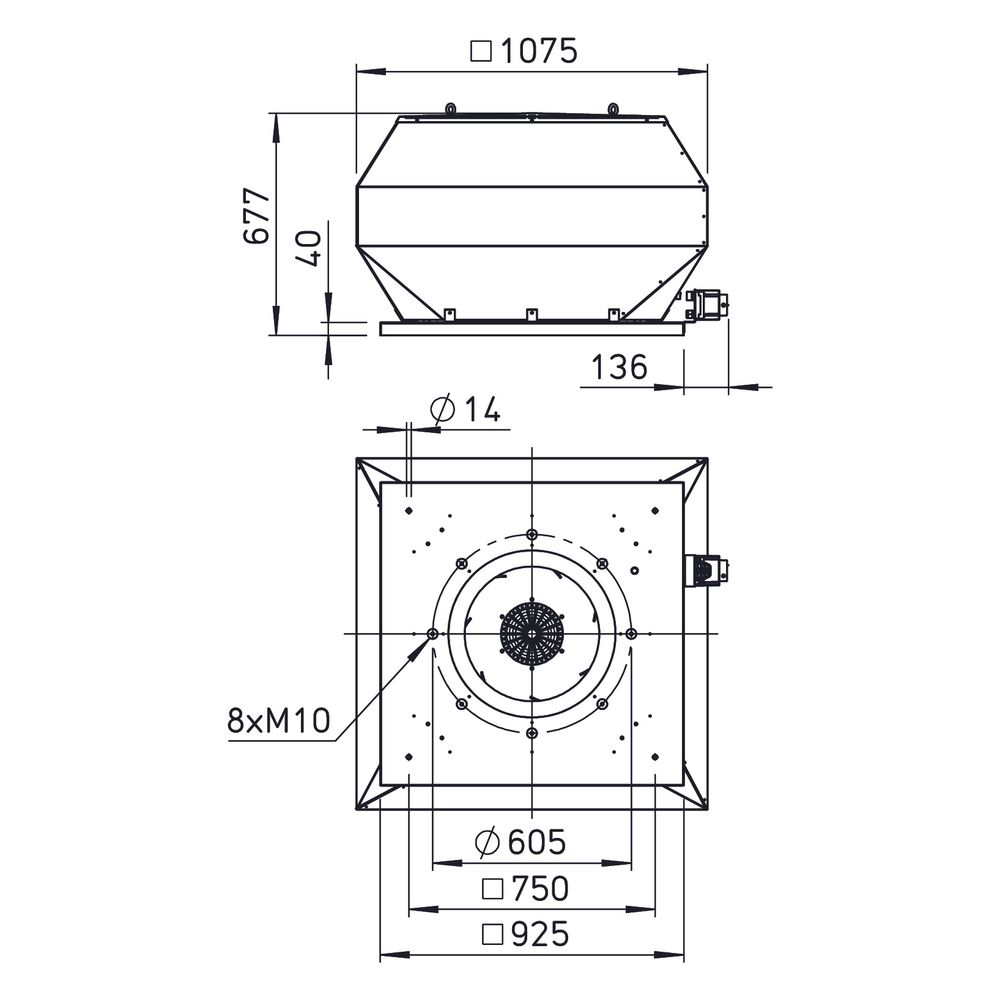

Der VDD EC 560 Dachventilator verfügt über ein wirkungsgradoptimiertes Gehäuse aus seewasserbeständigem Aluminium, das einen integrierten Eingriffsschutz bietet. Die Motortragplatte und die Grundplatte bestehen aus verzinktem Stahl und sind mit einer Einströmdüse versehen. Die Grundplatte ist zudem mit einer Gewindeschraube ausgestattet, die das Anbringen von saugseitigem Zubehör gemäß Lochbild nach DIN 24155, Bl. 3 ermöglicht. Ein serienmäßiges Schutzgitter an der Ausblasseite ermöglicht die Sicherheit nach DIN EN ISO 13857. Das Hochleistungs-Radiallaufrad ist mit rückwärts gekrümmten Schaufeln aus verzinktem Stahlblech gefertigt und dynamisch nach DIN ISO 1940-1 gewuchtet.

Welche Motor- und Steuerungstechnologie kommt zum Einsatz?

Angetrieben wird der Dachventilator von einem energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in geschlossener Bauart (IP 54), der höchste Wirkungsgrade erzielt. Der Motor ist kugelgelagert, verfügt über eine Feuchteschutzisolation und arbeitet wartungs- sowie funkstörungsfrei. Eine integrierte elektronische Temperaturüberwachung schützt den EC-Motor und die Elektronik. Die stufenlose Drehzahlsteuerung kann über ein Potentiometer oder ein Universal-Regelsystem erfolgen. Der außenliegende Klemmenkasten mit Revisionsschalter besitzt die Schutzart IP 65.

Welche Leistungsmerkmale bietet der Dachventilator?

Der Helios VDD EC 560 erreicht einen Volumenstrom von 12380 m³/h bei 0 Pa und eine maximale Druckerhöhung von 720 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³ und die maximale Fördermitteltemperatur liegt bei 50 °C. Mit einer Drehzahl von 1100 1/min und einer aufgenommenen Leistung von 2,40 kW arbeitet der Ventilator effizient. Die Schalleistung beträgt 75 dB(A), während der Schalldruck in 4 Metern Entfernung bei 62 dB(A) liegt. Die Spannung beträgt 400 Volt bei einer Stromaufnahme von 3,7 Amp und einer Frequenz von 50 Hz. Die Isolierklasse ist F und die Schutzart IP 54.

Technische Daten

• Volumenstrom bei 0 Pa: 12380 m³/h
• Max. Druckerhöhung: 720 Pa
• Fördermitteltemperatur: 50 °C
• Drehzahl: 1100 1/min
• Aufgenommene Leistung: 2,40 kW
• Gewicht: 75 kg
• Schalleistung: 75 dB(A)
• Spannung: 400 Volt
• Stromaufnahme: 3,7 Amp
• Schutzart: IP 54

Der Helios VDD EC 560 Vertikal-Dachventilator zeichnet sich durch seine robuste Bauweise aus seewasserbeständigem Aluminium und verzinktem Stahl sowie seinen energieeffizienten EC-Motor aus. Mit einem Volumenstrom von 12380 m³/h und einer Leistung von 2,4 kW bietet er eine hohe Performance für anspruchsvolle Lüftungsaufgaben. Die integrierte Temperaturüberwachung und die stufenlose Drehzahlsteuerung tragen zur Zuverlässigkeit und Anpassungsfähigkeit des Geräts bei.
