Helios JVK 80/50 Jalousieklappe 840x120x540mm, Stahlblech verzinkt

Die Helios JVK 80/50 Jalousieklappe ist ein robustes Zubehörteil aus verzinktem Stahlblech, das speziell für den Einsatz mit Kanalventilatoren konzipiert wurde. Mit den Maßen 840x120x540mm passt sie optimal zu entsprechenden Kanalventilatoren und dient der zuverlässigen Steuerung des Luftstroms in Lüftungsanlagen. Das Rahmengehäuse ist mit beidseitigen Anschlussflanschen ausgestattet und eignet sich für vielfältige Anwendungen in der Lüftungstechnik.

Wie ist die Konstruktion der Jalousieklappe gestaltet?

Die JVK 80/50 verfügt über ein Rahmengehäuse aus verzinktem Stahlblech, das für Stabilität und Korrosionsbeständigkeit sorgt. Die Lamellen sind als Hohlkörper ausgeführt, was die Luftführung optimiert. Die Achsen der Lamellen sind in Kunststoff gelagert, was eine reibungsarme und langlebige Funktion ermöglicht. Durch die gleichlaufende Lagerung der Achsen wird eine gleichmäßige Bewegung der Lamellen sichergestellt.

Wie erfolgt die Verstellung der Lamellen und der Schutz vor Störungen?

Die Verstellung der Lamellen erfolgt über einen außenliegenden Stellhebel. Der Stellmechanismus befindet sich außerhalb des Luftstroms. Diese Anordnung schützt den Mechanismus vor Verschmutzungen und Betriebsstörungen, die durch den Luftstrom entstehen könnten. Die einfache Bedienbarkeit ermöglicht eine präzise Einstellung des Luftdurchlasses und eine zuverlässige Funktion.

Technische Daten

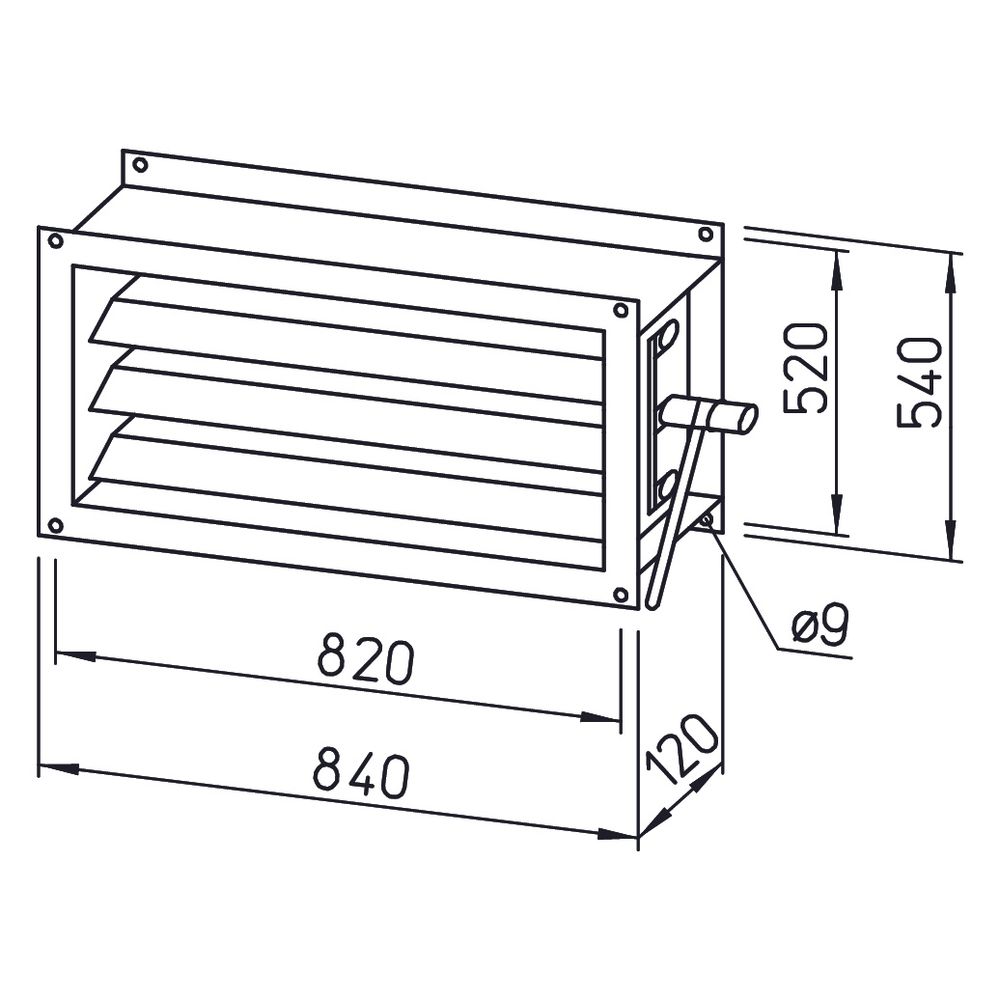

• Maße (L x B x H): 840x120x540mm
• Material Gehäuse: Stahlblech verzinkt
• Lamellen-Ausführung: Hohlkörper
• Lagerung Achsen: Kunststoff
• Anschluss: Beidseitiger Anschlussflansch
