06927
170,30 €
7 - 12 Werktage
JVK 30/15
340 x 120 x 190 mm

06910
199,30 €
7 - 12 Werktage
JVK 40/20
440 x 120 x 240 mm

06912
238,60 €
7 - 12 Werktage
JVK 50/30
540 x 120 x 340 mm

06913
257,20 €
7 - 12 Werktage
JVK 60/30
640 x 120 x 340 mm

06914
266,80 €
7 - 12 Werktage
JVK 60/35
640 x 120 x 390 mm

06915
325,10 €
7 - 12 Werktage
JVK 70/40
740 x 120 x 440 mm

06916
366,30 €
7 - 12 Werktage
JVK 80/50
840 x 120 x 540 mm
Beschreibung

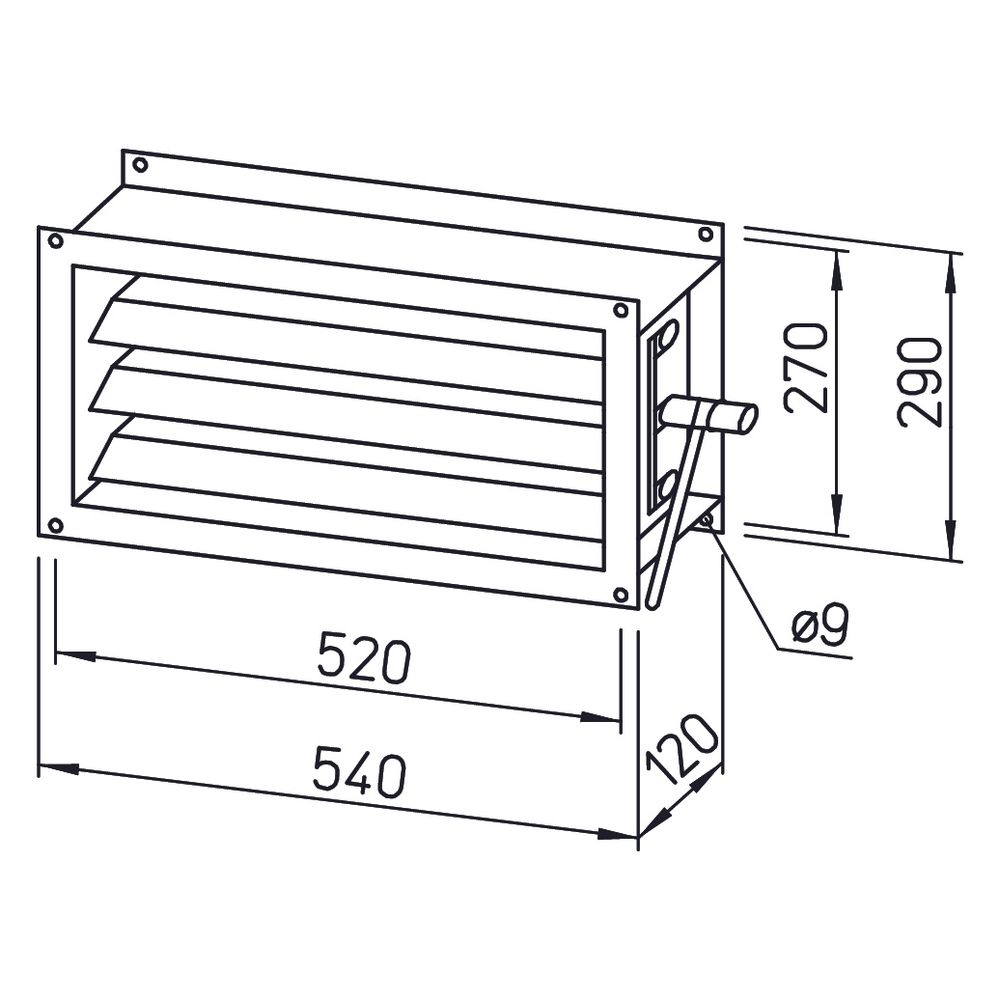

Helios JVK 50/25 Jalousieklappe 540x120x290mm, Stahlblech verzinkt
Die Helios JVK 50/25 Jalousieklappe ist ein Zubehörteil für RADAX-Kanalventilatoren und dient der zuverlässigen Steuerung des Luftstroms in Lüftungsanlagen. Mit Abmessungen von 540x120x290mm ist sie maßlich passend zu Kanalventilatoren konzipiert und besteht aus einem robusten Rahmengehäuse mit beidseitigem Anschlussflansch aus verzinktem Stahlblech.
Wie ist die Konstruktion der Jalousieklappe gestaltet?
Die Jalousieklappe JVK 50/25 verfügt über ein Rahmengehäuse mit beidseitigem Anschlussflansch, gefertigt aus verzinktem Stahlblech. Ihre Lamellen sind als Hohlkörper ausgebildet, was zu einer stabilen und langlebigen Bauweise beiträgt. Die Achsen der Lamellen sind in Kunststoff gelagert und ermöglichen einen gleichlaufenden Betrieb, was eine reibungsarme Funktion unterstützt.
Wie erfolgt die Verstellung der Jalousieklappe?
Die Verstellung der Lamellen erfolgt über einen außenliegenden Stellhebel. Der Stellmechanismus ist außerhalb des Luftstroms positioniert, wodurch er vor Betriebsstörungen durch Verschmutzungen geschützt ist. Dies trägt zur Zuverlässigkeit und Langlebigkeit der Klappe bei.
Technische Daten
- Typ: Jalousieklappe
- Abmessungen: 540x120x290mm
- Material: Stahlblech verzinkt
- Lamellen: Hohlkörper
- Achslagerung: Kunststoff, gleichlaufend
- Anschluss: beidseitiger Anschlussflansch
- Verstellung: außenliegender Stellhebel
Technische Daten
| Hersteller-Warengruppe | Kanalventilatoren und Zubehör |
| Hersteller-Produktgruppe | Zubehör für RADAX-Kanalventil. |
| Hersteller | Helios |
| Artikelnummer | HELIOS-06911 |
| EAN-13 | 4010184069119 |
| Gewicht | 5,7 kg |
| WEEE-Nr. | 31687255 |
