06927
170,30 €
7 - 12 Werktage
JVK 30/15
340 x 120 x 190 mm

06910
199,30 €
7 - 12 Werktage
JVK 40/20
440 x 120 x 240 mm

06911
232,10 €
7 - 12 Werktage
JVK 50/25
540 x 120 x 290 mm

06912
238,60 €
7 - 12 Werktage
JVK 50/30
540 x 120 x 340 mm

06913
257,20 €
7 - 12 Werktage
JVK 60/30
640 x 120 x 340 mm

06915
325,10 €
7 - 12 Werktage
JVK 70/40
740 x 120 x 440 mm

06916
366,30 €
7 - 12 Werktage
JVK 80/50
840 x 120 x 540 mm
Beschreibung

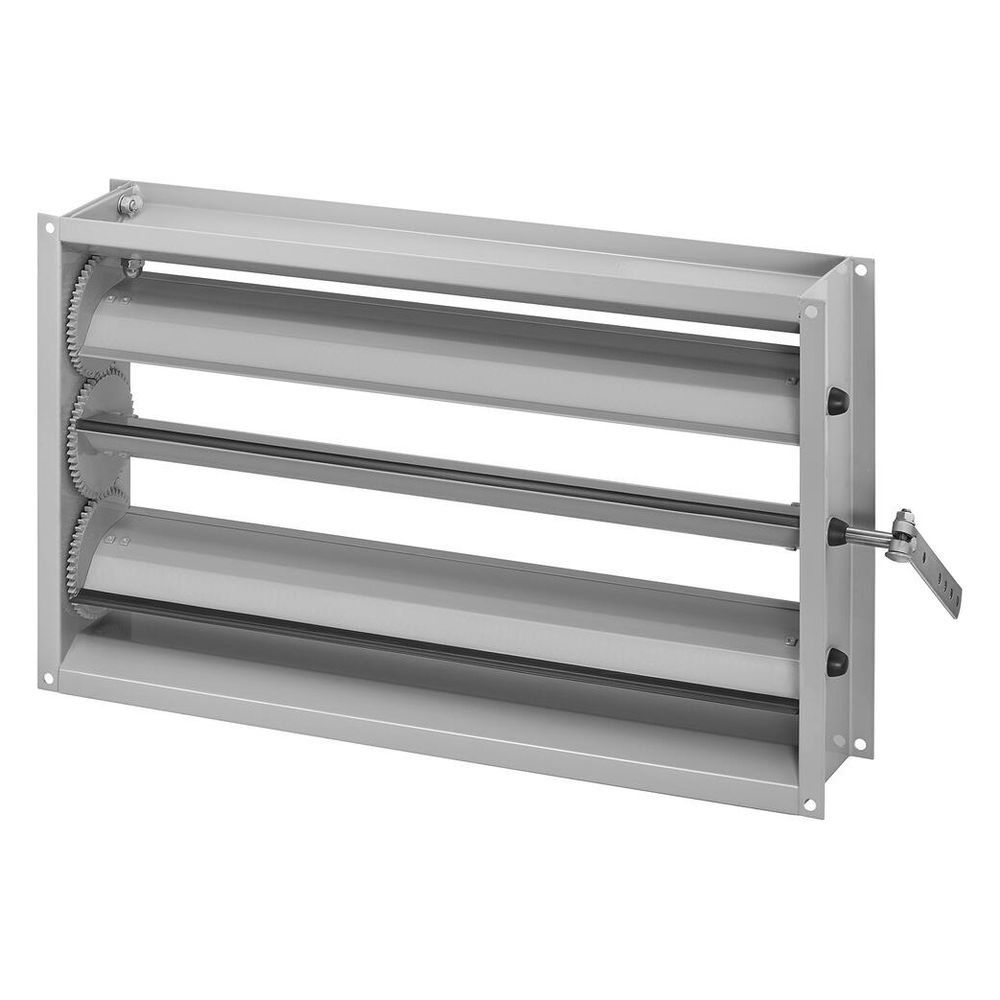

Helios JVK 60/35 Jalousieklappe 640x120x390mm, Stahlblech verzinkt
Die Helios JVK 60/35 Jalousieklappe ist ein robustes Zubehörteil für Kanalventilatoren. Gefertigt aus verzinktem Stahlblech und mit Abmessungen von 640x120x390mm, ist sie maßlich passend zu Kanalventilatoren und dient der zuverlässigen Luftstromregulierung in Lüftungssystemen.
Wie ist die Jalousieklappe konstruiert?
Das Rahmengehäuse der Jalousieklappe besteht aus verzinktem Stahlblech und verfügt über einen beidseitigen Anschlussflansch. Die Lamellen sind als Hohlkörper ausgeführt, und die Achsen sind in Kunststoff gelagert, was einen gleichlaufenden Betrieb der Klappe ermöglicht.
Wie funktioniert der Stellmechanismus der Jalousieklappe?
Der Stellmechanismus wird über einen außenliegenden Stellhebel bedient, der sich außerhalb des Luftstroms befindet. Diese Anordnung schützt den Mechanismus vor Verschmutzungen und minimiert das Risiko von Betriebsstörungen, was eine dauerhafte und zuverlässige Funktion fördert.
Technische Daten

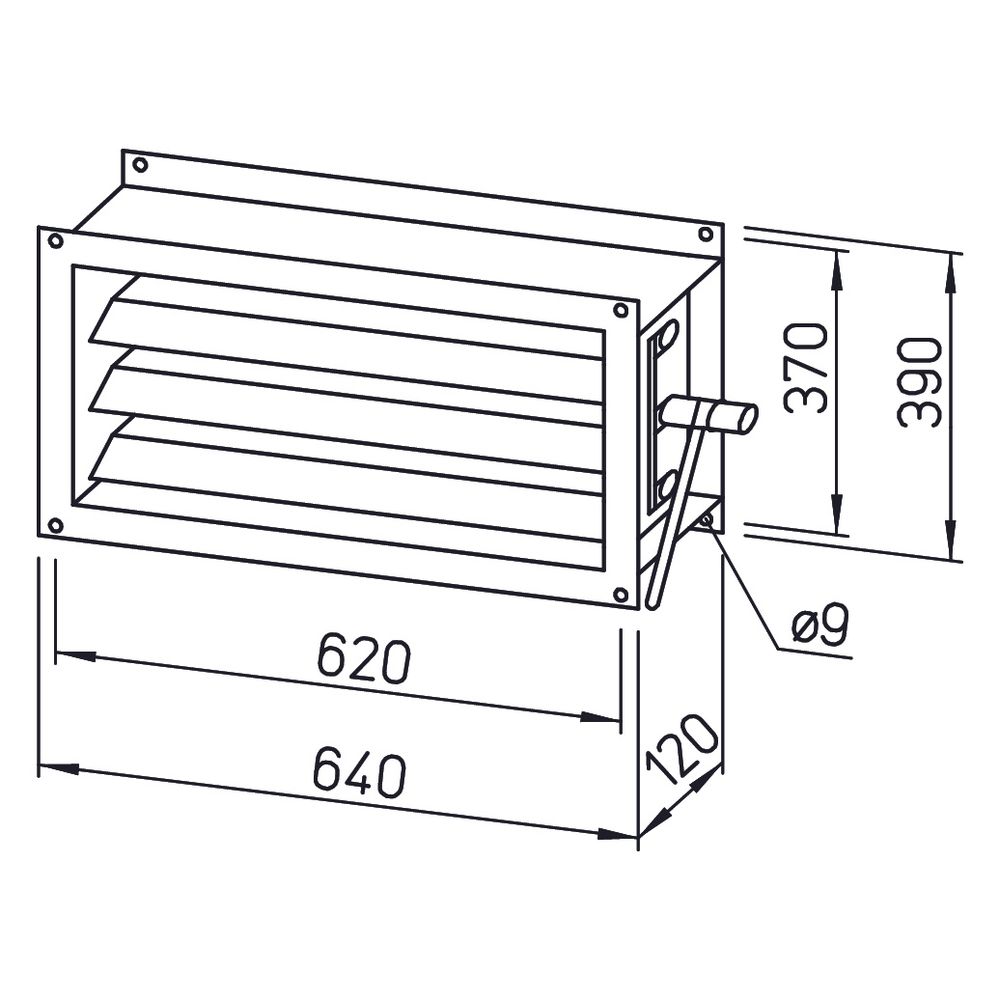

- Abmessungen (L x B x H): 640x120x390mm
- Material Rahmengehäuse: Stahlblech verzinkt
- Lamellen: Hohlkörper
- Achslagerung: Kunststoff
- Anschluss: Beidseitiger Anschlussflansch
- Stellmechanismus: Außenliegender Stellhebel
Technische Daten
| Hersteller-Warengruppe | Kanalventilatoren und Zubehör |
| Hersteller-Produktgruppe | Zubehör für RADAX-Kanalventil. |
| Hersteller | Helios |
| Artikelnummer | HELIOS-06914 |
| EAN-13 | 4010184069140 |
| Gewicht | 7,75 kg |
| WEEE-Nr. | 31687255 |
