Helios KRD 560/6/80/50 Kanalventilator 3-PH 400V, 7460m3/h, 639W

Der Helios KRD 560/6/80/50 Kanalventilator 3-PH 400V ist ein leistungsstarker Radialventilator, der für die direkte Montage in rechteckige Kanalsysteme konzipiert wurde. Mit einem Volumenstrom von 7460 m³/h und einer aufgenommenen Leistung von 0,639 kW bietet dieses Gerät eine effiziente Lösung für anspruchsvolle Lüftungsaufgaben. Die herausschwenkbare Ventilator-Einheit ermöglicht eine einfache Wartung und trägt zur servicefreundlichen Konstruktion bei.

Wie ist der KRD 560/6/80/50 konstruiert und montiert?

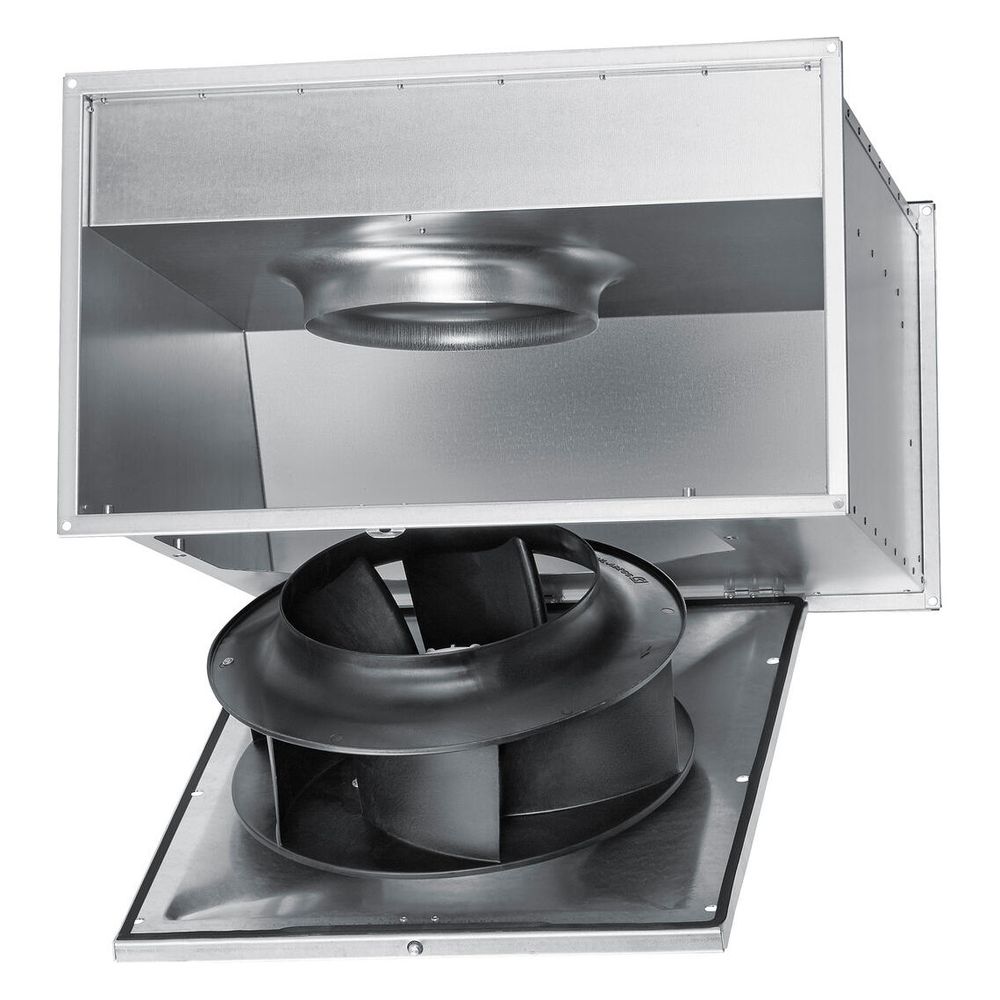

Das Gehäuse des Kanalventilators besteht aus verzinktem Stahlblech und ist mit beidseitig genormten Kanal-Flanschprofilen ausgestattet, was eine unkomplizierte Integration in rechteckige Kanalsysteme ermöglicht. Die raumsparende Bauweise und die servicefreundliche Konstruktion durch die ausschwenkbare Motor-Laufrad-Einheit sind wesentliche Vorteile. Ab Baugröße 450 ist eine zusätzliche Verriegelung der Ausschwenkeinheit vorhanden, die die Sicherheit bei Wartungsarbeiten erhöht.

Welche Eigenschaften besitzt das Laufrad des Ventilators?

Das Hochleistungs-Radial-Laufrad ist mit rückwärts gekrümmten Schaufeln ausgestattet und wird aus einer Kombination von Kunststoff und verzinktem Stahl gefertigt. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 DIN ISO 1940 T.1 sichergestellt.

Welche Antriebs- und Steuerungsmöglichkeiten bietet der Kanalventilator?

Der Antrieb erfolgt über einen Drehstrom-Außenläufer-Motor in geschlossener Bauweise. Eingebaute Thermokontakte sind auf das Klemmbrett herausgeführt und dienen dem Motorschutz. Die Drehzahl lässt sich flexibel mittels eines 5-Stufentrafos oder elektronisch stufenlos regeln. Eine Steuerung ist zudem mit einem Helios Frequenzumrichter, der über einen allpoligen Sinusfilter verfügt, möglich. Die Wicklung ist mit einer Feuchtschutzimprägnierung versehen. Der Motor ist wartungsfrei und mit gedichteten, geräuscharmen Kugellagern mit Langzeitschmierung ausgestattet. Der Netzanschluss erfolgt an einem vormontierten Klemmenkasten mit Schutzart IP54.

Wie sind die Leistungsdaten und der Betrieb des Ventilators?

Der KRD 560/6/80/50 erreicht bei 0 Pa einen Volumenstrom von 7460 m³/h und eine maximale Druckerhöhung von 410 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, und der Ventilator ist für Fördermitteltemperaturen von 60/60 °C ausgelegt. Die Drehzahl liegt bei 880 1/min, die aufgenommene Leistung bei 0,639 kW. Die Netzspannung beträgt 230/400 Volt bei 50 Hz, mit einer Stromaufnahme von 2,5/1,4 Ampere. Die Isolierklasse F und die Schutzart IP54 ermöglichen einen sicheren Betrieb unter verschiedenen Bedingungen.

Technische Daten

• Volumenstrom bei 0 Pa: 7460 m³/h
• Max. Druckerhöhung: 410 Pa
• Fördermitteltemperatur: 60/60 °C
• Drehzahl: 880 1/min
• Aufgenommene Leistung: 0,639 kW
• Gewicht: 62 kg
• Schalleistung: 73 dB(A)
• Schalldruck in 4m: 41 dB(A)
• Spannung: 230/400 Volt
• Schutzart: IP 54

Der Helios KRD 560/6/80/50 Kanalventilator bietet eine leistungsstarke und zuverlässige Lösung für die Lüftung in rechteckigen Kanalsystemen. Mit einem Volumenstrom von 7460 m³/h und einer aufgenommenen Leistung von 0,639 kW ist er für anspruchsvolle Anwendungen geeignet. Die robuste Bauweise aus verzinktem Stahlblech, das vibrationsarm gewuchtete Laufrad und die vielfältigen Steuerungsmöglichkeiten unterstreichen die Effizienz und Anpassungsfähigkeit dieses Kanalventilators.
