Helios KRD 355/4/60/35 Kanalventilator 3-PH 400V, 2840m3/h, 245W

Der Helios KRD 355/4/60/35 Kanalventilator 3-PH ist ein leistungsstarker Radialventilator mit rückwärts gekrümmten Laufradschaufeln, der für die direkte Montage in rechteckige Kanalsysteme konzipiert wurde. Mit einem Volumenstrom von 2840 m³/h und einer aufgenommenen Leistung von 0,245 kW bietet dieses Gerät eine effiziente Lösung für vielfältige Lüftungsanwendungen in gewerblichen und industriellen Bereichen. Die robuste Bauweise und die servicefreundliche, herausschwenkbare Ventilator-Einheit ermöglichen eine effiziente und wartungsarme Nutzung.

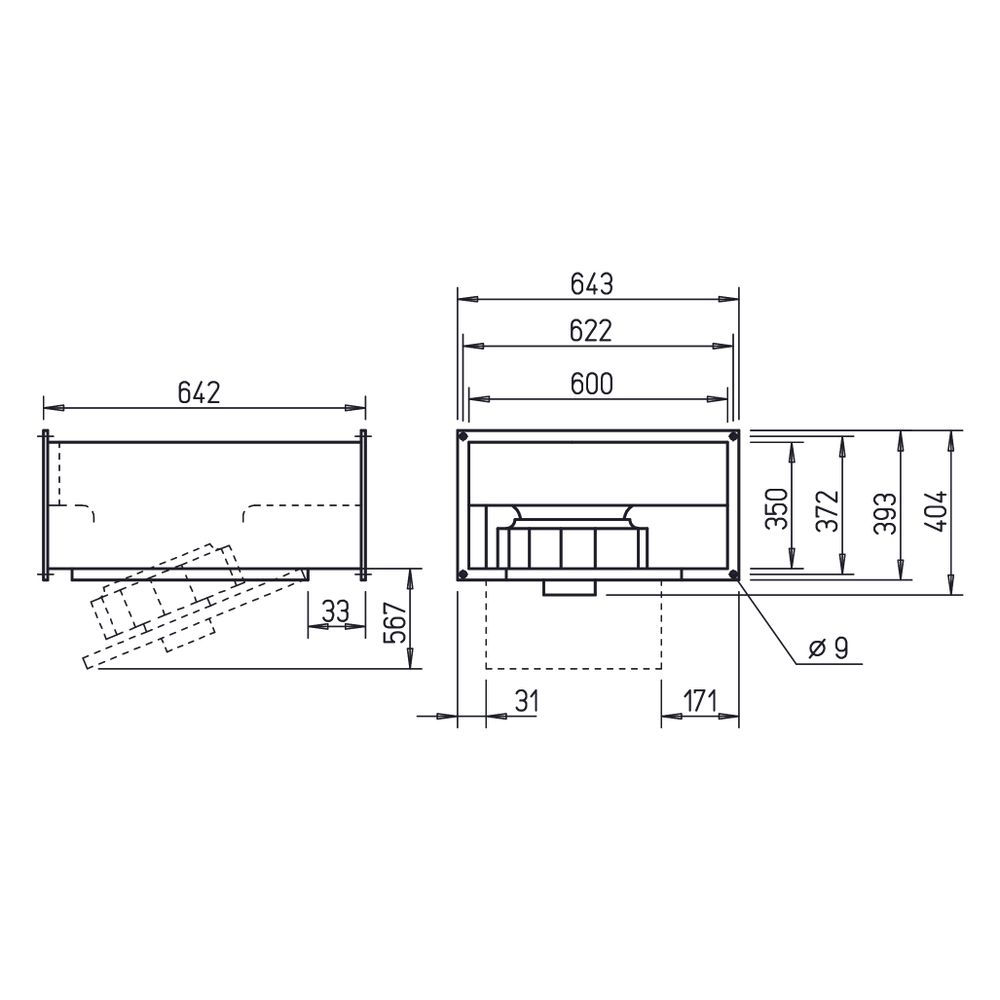

Wie ist der Helios KRD 355/4/60/35 aufgebaut?

Der Kanalventilator verfügt über ein Gehäuse aus verzinktem Stahlblech mit beidseitig genormten Kanal-Flanschprofilen, die eine einfache Integration in bestehende Kanalsysteme ermöglichen. Die kompakte und raumsparende Bauweise wird durch eine herausschwenkbare Motor-Laufrad-Einheit ergänzt, die den Zugang für Wartungsarbeiten erleichtert. Ab der Baugröße 450 ist eine zusätzliche Verriegelung der Ausschwenkeinheit vorhanden, die die Sicherheit bei der Wartung erhöht.

Welche technischen Merkmale zeichnen den Ventilator aus?

Der KRD 355/4/60/35 ist mit einem Hochleistungs-Radial-Laufrad ausgestattet, dessen rückwärts gekrümmte Schaufeln aus Kunststoff und verzinktem Stahl gefertigt sind. Der Antrieb erfolgt über einen Drehstrom-Außenläufer-Motor, der einen vibrationsfreien Lauf durch dynamische Wuchtung nach Gütestufe G 6.3 (DIN ISO 1940 Teil 1) sicherstellt. Die Wicklung ist mit einer Feuchtschutzimprägnierung versehen, und die wartungsfreien, geräuscharmen Kugellager verfügen über eine Langzeitschmierung. Eingebaute Thermokontakte sind auf einem Klemmbrett herausgeführt, um den Motor vor Überhitzung zu schützen.

Wie lässt sich der Ventilator steuern und regeln?

Die Drehzahl des Ventilators kann über einen 5-Stufentrafo oder elektronisch stufenlos geregelt werden. Zudem ist eine Steuerung mittels Helios Frequenzumrichter mit allpoligem Sinusfilter möglich, was eine flexible Anpassung an unterschiedliche Lüftungsanforderungen erlaubt. Der Netzanschluss erfolgt über einen vormontierten Klemmenkasten mit Schutzart IP54, der eine sichere und einfache Installation ermöglicht.

Welche Leistungsdaten und Einsatzgrenzen sind zu beachten?

Der Ventilator erreicht bei einem Druck von 0 Pascal einen Volumenstrom von 2840 m³/h und kann eine maximale Druckerhöhung von 360 Pascal erzeugen. Die zulässige Fördermitteltemperatur liegt bei 60 Grad Celsius. Die Drehzahl beträgt 1330 Umdrehungen pro Minute, bei einer Stromaufnahme von 0,8 Ampere (230 V) beziehungsweise 0,46 Ampere (400 V). Die Schalleistung beträgt 70 dB(A), der Schalldruck in 4 Metern Entfernung liegt bei 37 dB(A). Die Isolierklasse F und die Schutzart IP54 stellen einen zuverlässigen Betrieb unter anspruchsvollen Bedingungen sicher.

Technische Daten

• Volumenstrom bei 0 Pa: 2840 m³/h
• Max. Druckerhöhung: 360 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 1330 1/min
• Aufgenommene Leistung: 0,245 kW
• Gewicht: 27 kg
• Schalleistung: 70 dB(A)
• Schalldruck in 4m: 37 dB(A)
• Spannung: 230/400 V
• Schutzart: IP 54

Der Helios KRD 355/4/60/35 Kanalventilator überzeugt durch seine hohe Leistung und robuste Bauweise. Mit einer aufgenommenen Leistung von 0,245 kW und einem Volumenstrom von 2840 m³/h bietet er eine effiziente Lüftungslösung für rechteckige Kanalsysteme. Die einfache Wartung dank der ausschwenkbaren Motor-Laufrad-Einheit sowie die vielfältigen Steuerungsmöglichkeiten machen ihn zu einer flexiblen und zuverlässigen Wahl für den professionellen Einsatz.
