Helios KRD 560/4/80/50 Kanalventilator 3-PH 400V, 11970m3/h, 2330W

Der Helios KRD 560/4/80/50 Kanalventilator 3-PH 400V ist ein leistungsstarker Kanal-Radialventilator, der für die direkte Montage in rechteckige Kanalsysteme konzipiert wurde. Mit einem Volumenstrom von 11970 m³/h und einer aufgenommenen Leistung von 2,33 kW bietet dieses 3-Phasen-Gerät eine effiziente Lösung für die Luftförderung. Die herausschwenkbare Ventilator-Einheit ermöglicht eine einfache Wartung. Das robuste Gehäuse aus verzinktem Stahlblech und die genormten Kanal-Flanschprofile erleichtern die Installation. Der Ventilator ist für eine Spannung von 400/230 Volt ausgelegt und verfügt über die Schutzart IP 54.

Welche Konstruktionsmerkmale zeichnen den Helios KRD 560/4/80/50 aus?

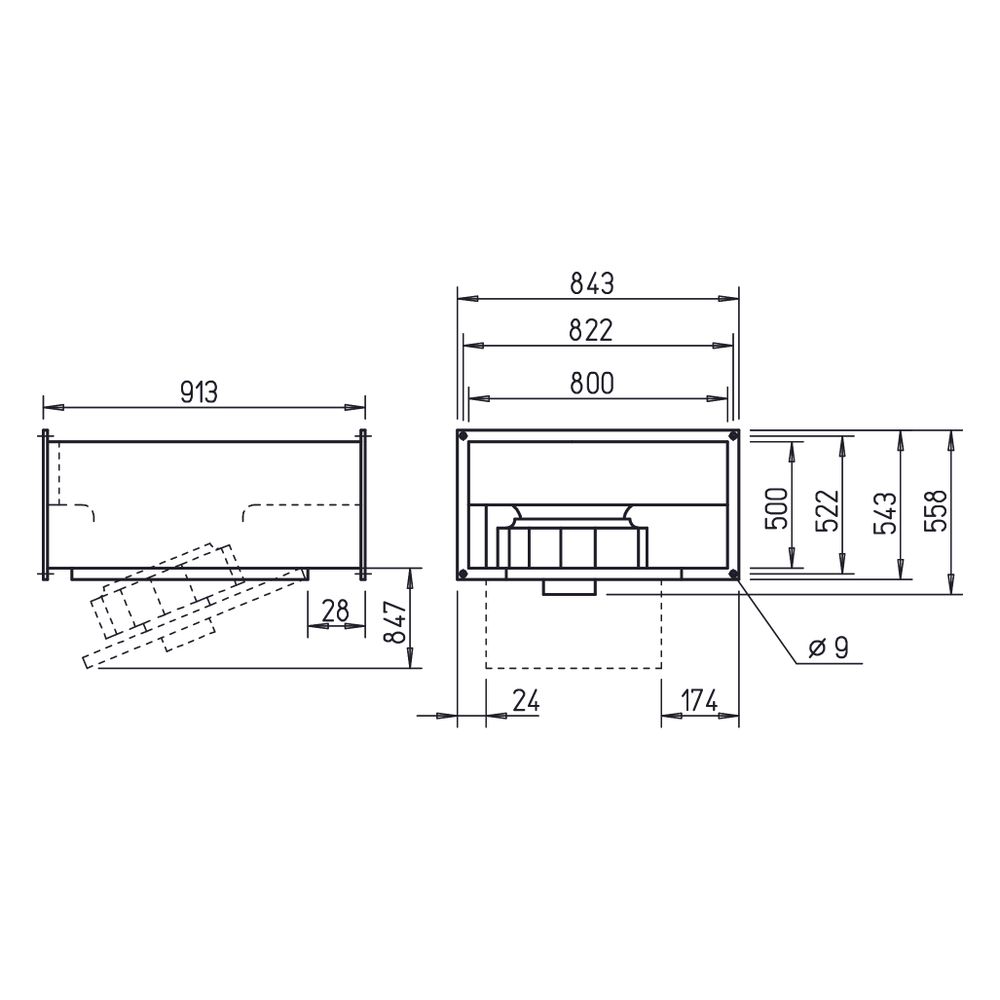

Der Kanal-Radialventilator KRD 560/4/80/50 von Helios ist mit einem Gehäuse aus verzinktem Stahlblech ausgestattet, das beidseitig über genormte Kanal-Flanschprofile verfügt. Dies erleichtert die direkte Montage in ein rechteckiges Kanalsystem. Ein Hochleistungs-Radial-Laufrad aus Kunststoff mit rückwärts gekrümmten Laufradschaufeln sorgt für eine effiziente Luftförderung. Durch die dynamische Wuchtung nach Gütestufe G 6.3 DIN ISO 1940 T.1 wird ein vibrationsfreier Lauf sichergestellt. Die herausschwenkbare Ventilator-Einheit ermöglicht eine unkomplizierte Wartung.

Wie wird der Helios KRD 560/4/80/50 angetrieben und geregelt?

Der Antrieb des Kanalventilators erfolgt über einen Drehstrom-Außenläufer-Motor, der mit Thermokontakten ausgestattet ist. Die Wicklung des Motors ist feuchtschutzimprägniert und wartungsfrei. Geräuscharme Kugellager mit Langzeitschmierung tragen zur hohen Betriebssicherheit bei. Die Drehzahlregelung kann flexibel über einen 5-Stufentrafo oder elektronisch stufenlos erfolgen. Eine Steuerung mittels Helios Frequenzumrichter mit allpoligem Sinusfilter ist ebenfalls möglich. Der Netzanschluss erfolgt an einem vormontierten Klemmenkasten mit der Schutzart IP 54.

Welche Leistungsmerkmale und Schutzfunktionen bietet der Kanalventilator?

Der Ventilator erreicht bei 0 Pa einen Volumenstrom von 11970 m³/h und eine maximale Druckerhöhung von 840 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, und die zulässige Fördermitteltemperatur liegt bei 45 °C. Die Drehzahl beträgt 1350 1/min. Die aufgenommene Leistung liegt bei 2,33 kW. Die Geräuschentwicklung wird durch eine Schalleistung von 75 dB(A) und einen Schalldruck von 55 dB(A) in 4 Metern Entfernung gekennzeichnet. Der Ventilator ist für eine Spannung von 400/230 Volt und eine Stromaufnahme von 7,8/4,5 Amp bei 50 Hz ausgelegt. Die Isolierklasse F und die Schutzart IP 54 ermöglichen einen zuverlässigen Betrieb.

Technische Daten

• Volumenstrom bei 0 Pa: 11970 m³/h
• Max. Druckerhöhung: 840 Pa
• Fördermitteltemperatur: 45 °C
• Drehzahl: 1350 1/min
• Aufgenommene Leistung: 2,33 kW
• Gewicht: 64 kg
• Schalleistung: 75 dB(A)
• Schalldruck in 4m: 55 dB(A)
• Spannung: 400/230 Volt
• Schutzart: IP 54

Der Helios KRD 560/4/80/50 Kanalventilator bietet eine robuste und wartungsfreundliche Lösung für die Lüftungstechnik. Seine Konstruktion ermöglicht eine einfache Integration in bestehende Kanalsysteme und eine zuverlässige Luftförderung. Mit einem Volumenstrom von 11970 m³/h und einer aufgenommenen Leistung von 2,33 kW ist er für anspruchsvolle Anwendungen geeignet. Die Schutzart IP 54 unterstreicht die Widerstandsfähigkeit des Geräts in verschiedenen Umgebungen.
