Helios MV 125 Multivent-Rohrventilator 1-PH 230V, 360m3/h, DN 125, 25/0W

Der Helios MV 125 Multivent-Rohrventilator ist ein leistungsstarker und platzsparender Ventilator, der für den raumsparenden Einbau in den Rohrverlauf konzipiert wurde. Mit einem Volumenstrom von 360 m³/h und einem Rohrdurchmesser von DN 125 ermöglicht er eine effiziente Luftförderung. Das Modell eignet sich ideal für den Einsatz in Lüftungsrohren von Wohn- und Gewerberäumen, wo eine zuverlässige Belüftung erforderlich ist.

Wie ist der MV 125 Multivent-Rohrventilator konstruiert?

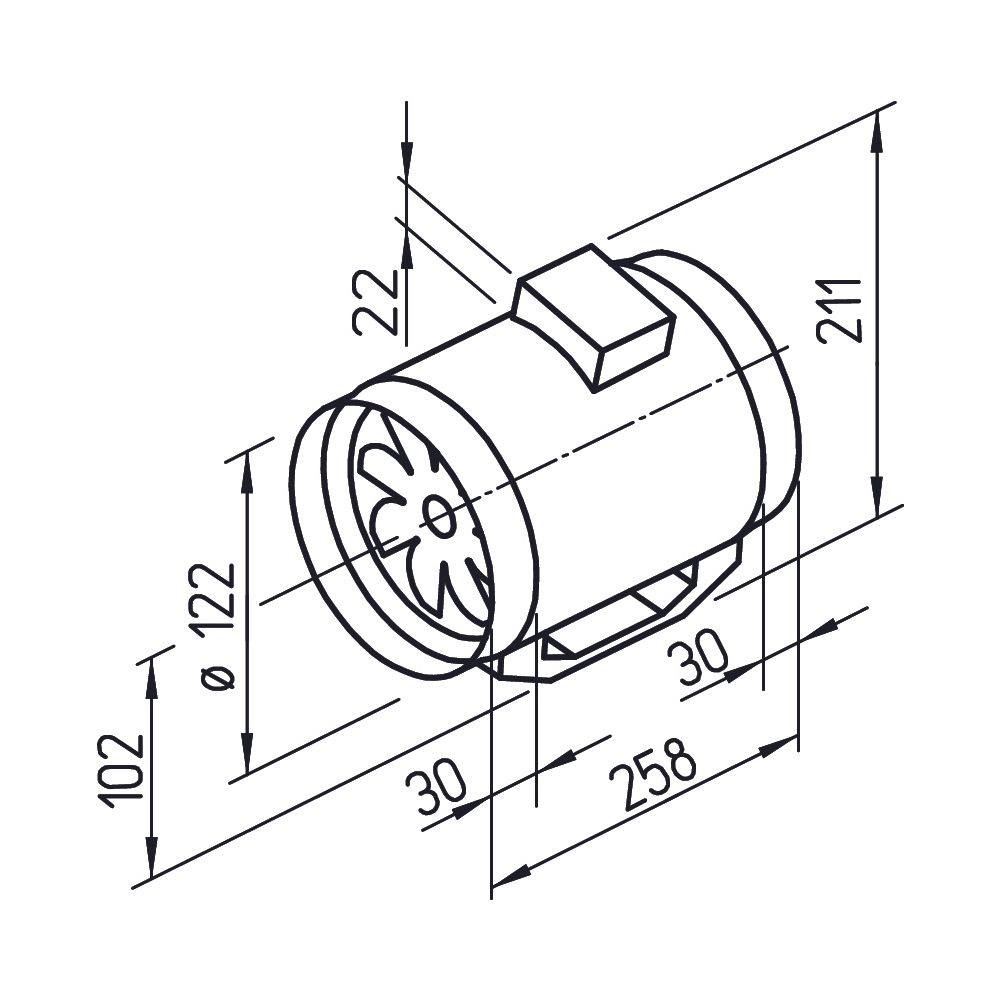

Das Gehäuse des Helios MV 125 Multivent-Rohrventilators besteht aus schlag- und korrosionsfestem Kunststoff in hellgrauer Farbe. Eine angeformte Montagekonsole ermöglicht eine einfache Befestigung an Wand oder Decke. Die Ansaug- und Ausblasstutzen sind auf Norm-Rohr-Durchmesser abgestimmt, was eine nahtlose Integration in bestehende Rohrsysteme unterstützt. Für Wartungs- und Reinigungsarbeiten kann die Ventilatoreinheit mit dem Klemmkasten durch Lösen der Spannbügel in jede Position gedreht und herausgenommen werden.

Welche Eigenschaften besitzt das Laufrad und der Motor?

Der Rohrventilator ist mit einem halbaxialen Laufrad ausgestattet, das über acht räumlich gekrümmte Schaufeln aus Thermoplast verfügt. Eine dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 sorgt für einen vibrationsfreien Lauf. Der geschlossene, kugelgelagerte Kondensatormotor ist mit Feuchtschutz und Isolationsklasse F versehen und für den Dauerbetrieb ausgelegt. Ein thermischer Überlastungsschutz in der Wicklung schützt den Motor zuverlässig vor Schäden.

Welche Leistungsdaten bietet der Rohrventilator?

Der Ventilator erreicht bei 0 Pa einen Volumenstrom von 360 m³/h und eine maximale Druckerhöhung von 125 Pa. Die Drehzahl liegt bei 1670 beziehungsweise 2300 Umdrehungen pro Minute. Die aufgenommene Leistung beträgt 0,025 / 0,0 kW. Das Gerät wiegt 1,7 kg. Die Schalleistung beträgt 64 dB(A), wobei das Frequenzspektrum von 250 Hz bis 8000 Hz reicht und die Schalleistungspegel zwischen 40 und 61 dB(A) variieren.

Welche elektrischen und schutztechnischen Merkmale sind relevant?

Der Rohrventilator arbeitet mit einer Spannung von 230 Volt und einer Frequenz von 50 Hz. Die Stromaufnahme beträgt 0,11 beziehungsweise 0,1 Ampere. Die Schutzart IP 44 bietet Schutz gegen Spritzwasser, während der Ventilator keinen Explosionsschutz besitzt. Die Isolierklasse F sichert eine hohe thermische Belastbarkeit der elektrischen Komponenten.

Technische Daten

• Volumenstrom bei 0 Pa: 360 m³/h
• Max. Druckerhöhung: 125 Pa
• Drehzahl: 1670 / 2300 1/min
• Aufgenommene Leistung: 0,025 / 0,0 kW
• Gewicht: 1,7 kg
• Schalleistung: 64 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 0,11 / 0,1 Amp
• Frequenz: 50 Hz
• Schutzart: IP 44
• Isolierklasse: F

Der Helios MV 125 Multivent-Rohrventilator überzeugt durch seine hohe Druck- und Volumenleistung bei kompakter Bauweise. Mit einer Leistung von 0,025 / 0,0 kW und einem Volumenstrom von 360 m³/h bietet er eine effiziente und zuverlässige Lüftungslösung für verschiedene Anwendungen. Die robuste Konstruktion aus schlag- und korrosionsfestem Kunststoff sowie der wartungsfreundliche Aufbau unterstützen einen langlebigen Betrieb bei einer Spannung von 230 Volt und Schutzart IP 44.

Lieferumfang

• 1x Helios MV 125 Multivent-Rohrventilator
• 1x Dübel und Schrauben
