Helios MV 100 A Multivent-Rohrventilator 1-PH 230V, 190m3/h, DN 100, 12/0W

Der Helios MV 100 A Multivent-Rohrventilator ist ein leistungsstarker 1-Phasen-Rohrventilator, der sich durch hohe Druck- und Volumenleistung auszeichnet. Mit einem Volumenstrom von 190 m³/h und einem Rohrdurchmesser von DN 100 ist er ideal für den raumsparenden Einbau in den Rohrverlauf. Das Gerät ist für den Dauerbetrieb ausgelegt und findet Anwendung in der kontrollierten Be- und Entlüftung von Wohn- und Gewerberäumen.

Wie ist der MV 100 A konstruiert und montiert?

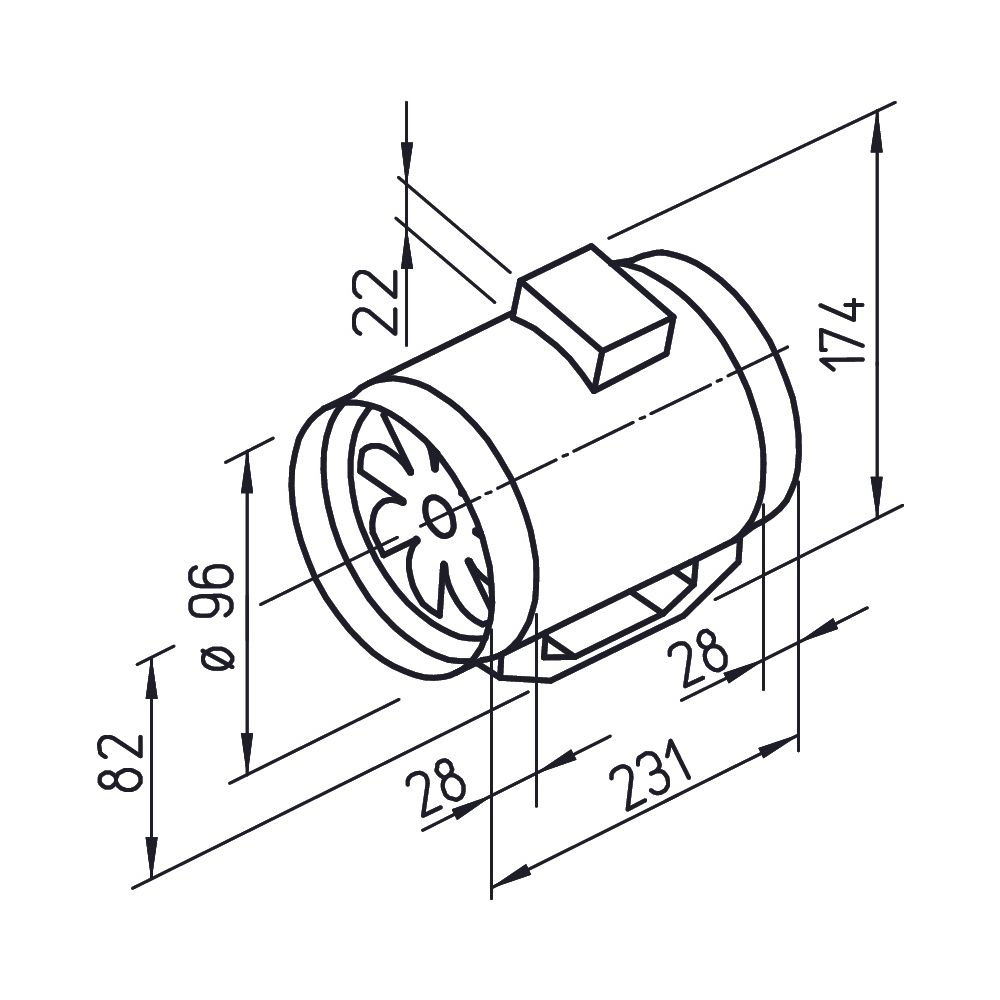

Der MV 100 A verfügt über ein Gehäuse aus schlag- und korrosionsfestem Kunststoff in hellgrau. Eine angeformte Montagekonsole ermöglicht eine einfache Befestigung an Wand oder Decke. Die Ansaug- und Ausblasstutzen sind normgerecht für DN 100 Rohre ausgeführt. Durch das Lösen der Spannbügel kann die Ventilatoreinheit mit Klemmkasten in jede Position gedreht und zur Wartung sowie Reinigung herausgenommen werden, was die Handhabung erleichtert.

Welche Eigenschaften hat das Laufrad und der Motor?

Das halbaxiale Laufrad besteht aus acht räumlich gekrümmten Schaufeln aus Thermoplast und ist dynamisch nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 ausgewuchtet, was einen vibrationsfreien Lauf sicherstellt. Der geschlossene, kugelgelagerte Kondensatormotor mit Feuchtschutz und Isolationsklasse F ist für den Dauerbetrieb ausgelegt und bietet einen Motorschutz durch thermischen Überlastungsschutz in der Wicklung.

Wie sind die Leistungsdaten und der Geräuschpegel des Ventilators?

Der Ventilator erreicht bei 0 Pa einen Volumenstrom von 190 m³/h und eine maximale Druckerhöhung von 46 Pa. Die Drehzahl liegt bei 2070 / 2620 1/min. Die aufgenommene Leistung beträgt 0,012 / 0,0 kW. Das Gerät wiegt 1,2 kg und erzeugt eine Schalleistung von 58 dB(A). Das Schalleistungsspektrum LWa in dB(A) zeigt Werte von 46, 51, 54, 52, 44, 33 bei Frequenzen von 250, 500, 1000, 2000, 4000, 8000 Hz.

Welche elektrischen und schutztechnischen Merkmale besitzt der MV 100 A?

Der Rohrventilator arbeitet mit einer Spannung von 230 Volt und einer Frequenz von 50 Hz. Die Stromaufnahme liegt bei 0,05 / 0,0 Amp. Die Schutzart IP 44 ermöglicht einen Schutz gegen Spritzwasser und Fremdkörper mit einem Durchmesser größer als 1 mm. Das Gerät ist nicht explosionsgeschützt (Explosionsschutz: N).

Technische Daten

• Volumenstrom bei 0 Pa: 190 m³/h
• Max. Druckerhöhung: 46 Pa
• Drehzahl: 2070 / 2620 1/min
• Aufgenommene Leistung: 0,012 / 0,0 kW
• Gewicht: 1,2 kg
• Schalleistung: 58 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 0,05 / 0,0 Amp
• Schutzart: IP 44
• Rohrdurchmesser: DN 100

Der Helios MV 100 A Multivent-Rohrventilator bietet eine effiziente und langlebige Lösung für die Rohrbelüftung. Mit einem Volumenstrom von 190 m³/h bei 0 Pa und einer Schutzart von IP 44 ist er für anspruchsvolle Umgebungen geeignet. Die robuste Bauweise aus schlag- und korrosionsfestem Kunststoff sowie der für den Dauerbetrieb ausgelegte Motor unterstreichen die Zuverlässigkeit dieses Geräts. Die aufgenommene Leistung beträgt 0,012 / 0,0 kW bei einer Spannung von 230 Volt.

Lieferumfang

• 1x Helios MV 100 A Multivent-Rohrventilator
• 1x Dübel und Schrauben
