Helios MV 200 Multivent-Rohrventilator 1-PH 230V, 930m3/h, DN 200, 45/75W

Der Helios MV 200 Multivent-Rohrventilator ist ein leistungsstarker und platzsparender Ventilator, konzipiert für den raumsparenden Einbau in Rohrverläufe. Mit einem Volumenstrom von 930 m³/h und einem Rohrdurchmesser von DN 200 bietet er eine hohe Druck- und Volumenleistung. Dieser 1-phasige Rohrventilator mit 230V ist ideal für gewerbliche und industrielle Lüftungssysteme sowie raumlufttechnische Anlagen, die eine effiziente Be- oder Entlüftung erfordern und eine flexible Wartung ermöglichen.

Wie ist der MV 200 Multivent-Rohrventilator konstruiert?

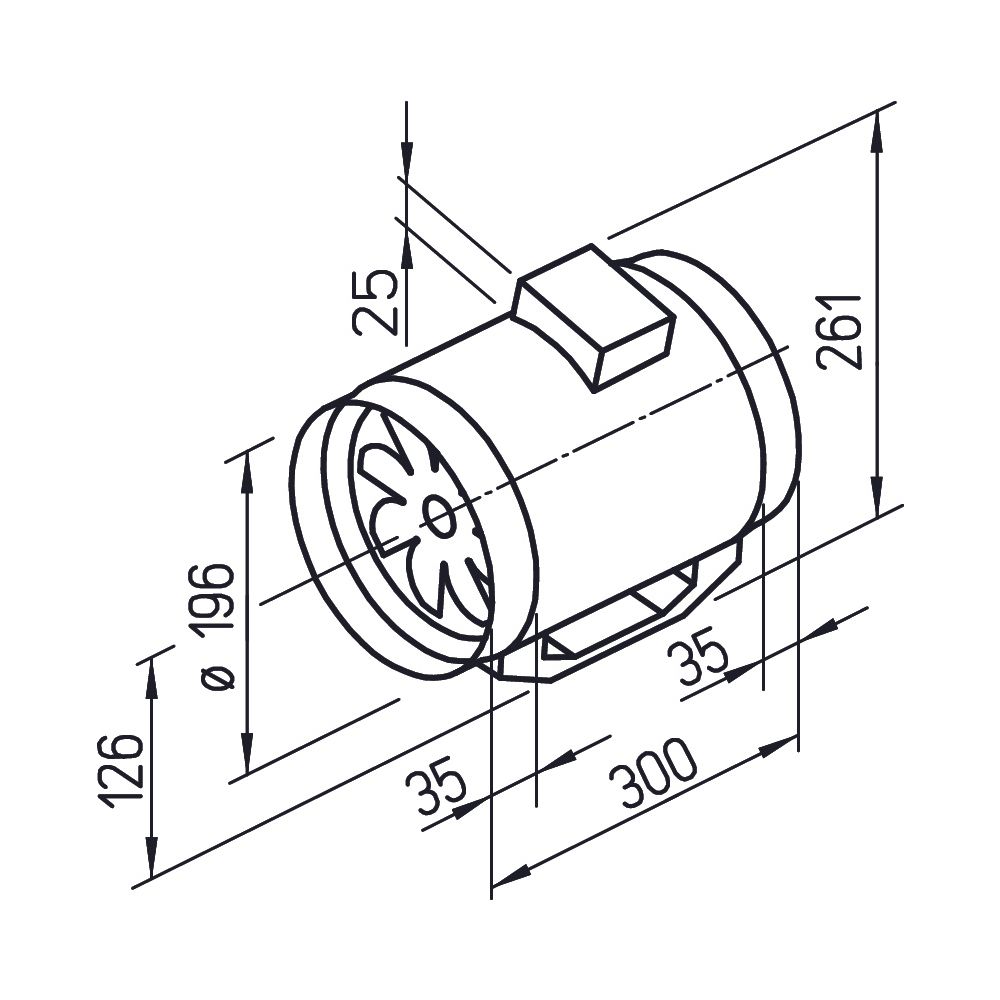

Der MV 200 Multivent-Rohrventilator ist mit einem Gehäuse aus schlag- und korrosionsfestem Kunststoff in Hellgrau ausgestattet. Eine angeformte Montagekonsole ermöglicht die einfache Installation an Wand oder Decke. Die Ansaug- und Ausblasstutzen sind auf Norm-Rohr-Durchmesser abgestimmt, was die Integration in bestehende Rohrsysteme erleichtert. Das halbaxiale Laufrad besitzt acht räumlich gekrümmte Schaufeln aus Thermoplast und sorgt für einen vibrationsfreien Lauf durch dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940.

Wie gestaltet sich die Wartung und Installation?

Die Konstruktion des Ventilators ermöglicht eine unkomplizierte Wartung und Reinigung. Durch das Lösen der Spannbügel kann die Ventilatoreinheit mit Klemmkasten in jede Position gedreht und zur Wartung sowie Reinigung einfach herausgenommen werden. Dies vereinfacht Inspektions- und Reinigungsarbeiten erheblich. Die Montage wird durch die im Lieferumfang enthaltenen Dübel und Schrauben erleichtert.

Welche technischen Eigenschaften bietet der Motor?

Der geschlossene, kugelgelagerte Kondensatormotor ist mit Feuchtschutz ausgestattet und für den Dauerbetrieb ausgelegt. Er besitzt die Isolationsklasse F und ist wartungs- sowie funkstörfrei. Ein Motorschutz durch thermischen Überlastungsschutz in der Wicklung ist integriert. Der Ventilator arbeitet mit einer Spannung von 230 Volt und einer Frequenz von 50 Hz. Die Stromaufnahme beträgt 0,22 bis 0,37 Ampere bei einer aufgenommenen Leistung von 45 bis 75 Watt. Die Schutzart ist IP 44, ein Explosionsschutz ist nicht vorhanden.

Welche Leistungsdaten und Geräuschpegel sind zu erwarten?

Der Ventilator erreicht einen Volumenstrom von 930 m³/h bei 0 Pa und eine maximale Druckerhöhung von 230 Pa. Die Drehzahl kann zwischen 1780 und 2740 Umdrehungen pro Minute variieren. Die aufgenommene Leistung liegt bei 45 bis 75 Watt. Die Schalleistung beträgt 58 dB(A), wobei das Frequenzspektrum in den relevanten Bereichen von 250 bis 4000 Hz zwischen 56 und 63 dB(A) liegt.

Technische Daten

• Volumenstrom bei 0 Pa: 930 m³/h
• Max. Druckerhöhung: 230 Pa
• Drehzahl: 1780 / 2740 1/min
• Aufgenommene Leistung: 45 / 75 W
• Gewicht: 3,7 kg
• Schalleistung: 58 dB(A)
• Spannung: 230 V
• Stromaufnahme: 0,22 / 0,37 A
• Schutzart: IP 44
• Isolierklasse: F

Der Helios MV 200 Multivent-Rohrventilator ist eine zuverlässige und effiziente Lösung für die Lüftungstechnik. Er überzeugt durch seine hohe Druck- und Volumenleistung von 930 m³/h und eine maximale Druckerhöhung von 230 Pa. Dank der robusten Bauweise, der einfachen Wartung und des für den Dauerbetrieb ausgelegten Motors mit 230 Volt Spannung und einer Leistung von bis zu 75 Watt ist er eine langlebige Komponente für vielfältige Lüftungsanwendungen.

Lieferumfang

• 1x Helios MV 200 Multivent-Rohrventilator
• 1x Dübel
• 1x Schrauben
