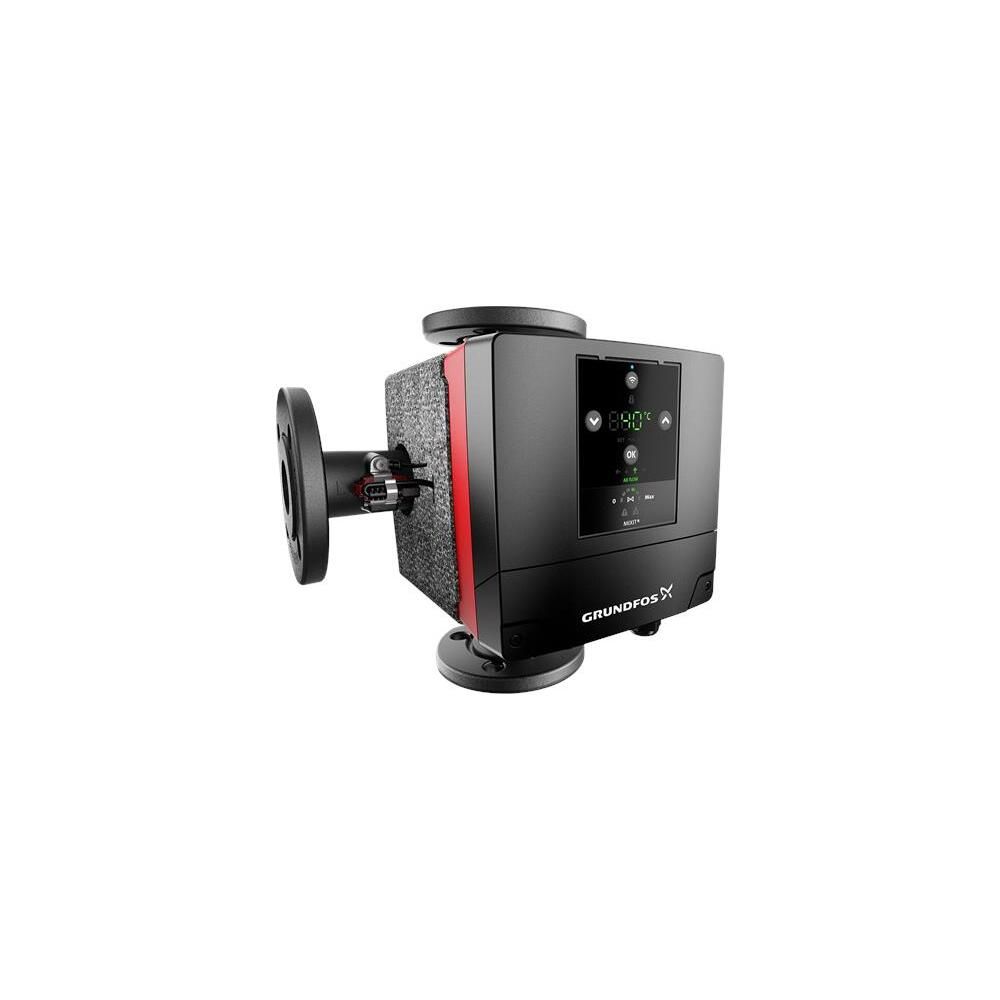

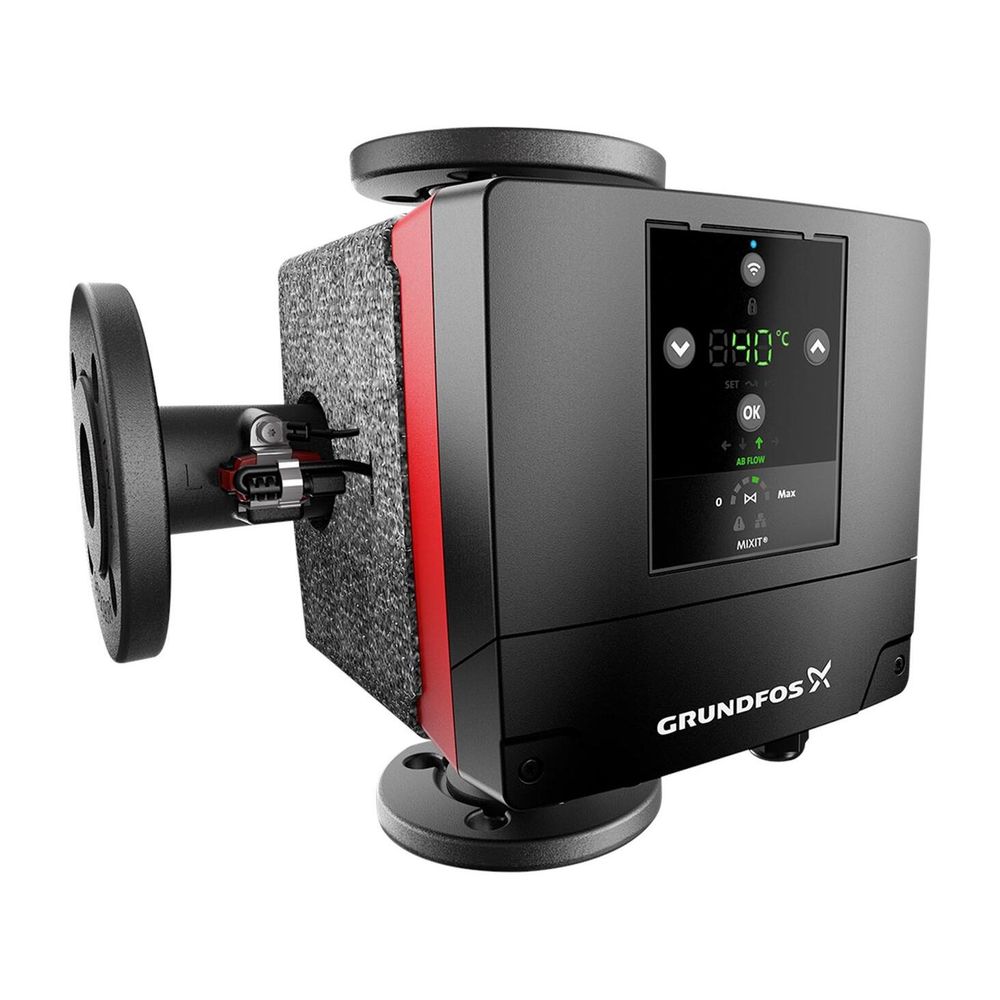

Grundfos Mischkreislösung MIXIT 40-25 L F, DN 40 Volumenstrom 1,3m3/h Anschluss links, ohne Rückschlagventil

Die Grundfos Mischkreislösung MIXIT 40-25 L F ist eine vorgefertigte Komplettlösung für Mischkreise in Heiz- und Kühlsystemen. Als Kugelregelventil konzipiert, ermöglicht das System eine präzise Temperaturregelung und eine effiziente Steuerung des Volumenstroms. Die Lösung zeichnet sich durch ein kompaktes Design aus, das eine platzsparende Installation unterstützt. Durch die Kombination mit einer Umwälzpumpe der Serie MAGNA3 entsteht ein leistungsfähiger Mischkreis, der flexibel in Stand-Alone-Systemen oder als Teil einer Gebäudeleittechnik eingesetzt werden kann.

Wie ist die Mischkreislösung aufgebaut?

Die MIXIT 40-25 L F besteht aus einem robusten Gehäuse aus Gusseisen (EN-GJS-400-18) und verfügt über einen integrierten Stellantrieb sowie einen Regler. Zur präzisen Erfassung der Betriebsdaten sind Volumenstrom- und Temperatursensoren direkt in das System eingebaut. Die Ventilkonstruktion ist auf eine gleichprozentige Klappencharakteristik ausgelegt, was eine exakte Regelung selbst bei geringen Durchflussmengen ermöglicht. Die Kommunikation mit der Umwälzpumpe erfolgt drahtlos, wodurch der Verkabelungsaufwand auf die Spannungsversorgung reduziert wird.

Welche Funktionen bietet das System?

Das System bietet eine Vielzahl an Funktionen zur Anpassung an individuelle Anforderungen, darunter eine zuverlässige Temperaturregelung, Nachtabsenkung für Radiatorheizungen sowie einen Übertemperaturschutz für Fußbodenheizungen. Zudem sind Vorwärm- und Frostschutzfunktionen für Lufterhitzer sowie eine Außentemperaturkompensation integriert. Über das intuitive Kontrollpanel oder die Bluetooth-Schnittstelle mittels Grundfos GO Remote lässt sich das Gerät einfach in Betrieb nehmen und überwachen. Für eine erweiterte Integration stehen Anschlüsse für Feldbuskommunikation zur Verfügung.

Technische Daten

• Nenndurchmesser: DN 40
• Volumenstrom: 1,3 - 13,7 m³/h
• Gehäusewerkstoff: Gusseisen (EN-GJS-400-18)
• Max. Differenzdruck: 250 kPa
• Mediumtemperatur (Dauerbetrieb): 0 - 90 °C
• Bauhöhe: 212 mm
• Länge: 330 mm
• Anschlussart: Flansch
• Ausführung: Kugelregelventil

Die Grundfos Mischkreislösung MIXIT 40-25 L F überzeugt durch ihre hohe Funktionalität und einfache Integration in moderne Heiz- und Kühlsysteme. Mit einem Volumenstrom von 1,3 bis 13,7 m³/h und der präzisen elektronischen Druckkompensation stellt das System eine effiziente Lösung für anspruchsvolle Regelungsaufgaben dar. Die robuste Bauweise aus Gusseisen und die vielfältigen Konfigurationsmöglichkeiten machen es zu einer zuverlässigen Komponente für den dauerhaften Betrieb.
