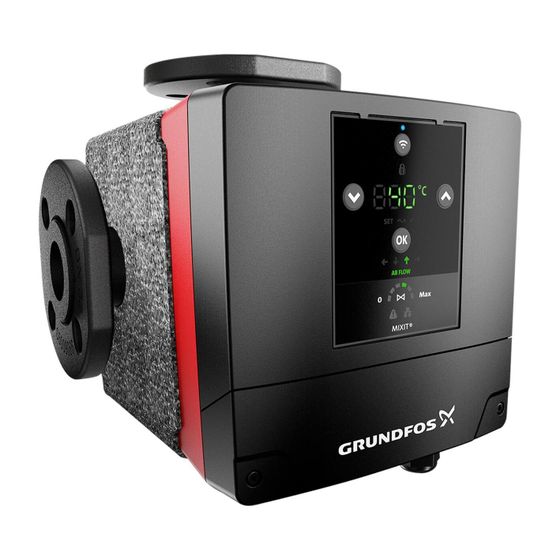

Grundfos Mischkreislösung MIXIT 32-16 L NRV, DN 32 Volumenstrom 0,8m3/h Anschluss links, mit Rückschlagventil

Die Grundfos Mischkreislösung MIXIT 32-16 L NRV ist eine vorgefertigte Komplettlösung für Mischkreise in Heiz- und Kühlsystemen. Das System vereint ein Kugelregelventil mit integriertem Stellantrieb und Regler in einer kompakten Einheit. Es eignet sich für den Einsatz als Zwei- oder Drei-Wegeventil in Objekten, in denen eine präzise Temperaturregelung erforderlich ist. Durch die drahtlose Kommunikation mit der Umwälzpumpe Grundfos MAGNA3 reduziert sich der Installationsaufwand auf ein Minimum, da lediglich zwei Kabel für die Spannungsversorgung benötigt werden.

Wie funktioniert die MIXIT 32-16 L NRV?

Das System verfügt über eingebaute Volumenstrom- sowie Temperatursensoren, die eine Echtzeitmessung ermöglichen. Die Ventilkonstruktion stellt eine exakte Temperaturregelung auch bei geringem Durchfluss sicher. Die Inbetriebnahme und Überwachung erfolgen intuitiv über ein Kontrollpanel am Gerät oder per Bluetooth mittels Grundfos GO Remote. Drei konfigurierbare Ein- und Ausgänge sowie zwei Relaisausgänge bieten hohe Flexibilität bei der Anlagensteuerung. Das Modell kann als Stand-Alone-System betrieben oder über Feldbuskommunikation (BACNet, Modbus oder GENIbus) in eine Gebäudeleittechnik integriert werden.

Welche technischen Eigenschaften zeichnen das Ventil aus?

Das Gehäuse besteht aus robustem Gusseisen (EN-GJS-400-18) und ist für eine Druckstufe von PN 10 ausgelegt. Die Ausführung als Kugelregelventil mit gleichprozentiger Klappencharakteristik sorgt für eine präzise Durchflusssteuerung. Das System ist für den Betrieb mit Glykol geeignet und deckt einen Mediumtemperaturbereich von 0 bis 90 °C ab. Die Variante mit Verschraubungsanschluss besitzt einen einfach entnehmbaren Rückflussverhinderer, der die Betriebssicherheit im System unterstützt.

Technische Daten

• Nenndurchmesser: DN 32
• Volumenstrom: 0,8 - 8,8 m3/h
• Druckstufe: PN 10
• Max. Differenzdruck: 250 kPa
• Mediumtemperatur (Dauerbetrieb): 0 - 90 °C
• Bauhöhe: 200 mm
• Länge: 240 mm
• Werkstoff Gehäuse: Gusseisen (EN-GJS-400-18)
• Anschlussart: Außengewinde zylindrisch BSPP (ISO 228-1)
• Art der Druckkompensation: elektronisch

Die Grundfos Mischkreislösung MIXIT 32-16 L NRV bietet eine effiziente und platzsparende Lösung für moderne Heiz- und Kühlanwendungen. Mit ihrer präzisen elektronischen Druckkompensation, der drahtlosen Anbindung an die MAGNA3 Pumpe und vielfältigen Funktionen wie Nachtabsenkung, Übertemperaturschutz und Außentemperaturkompensation ermöglicht sie eine zuverlässige und flexible Temperaturregelung in anspruchsvollen Systemen.
