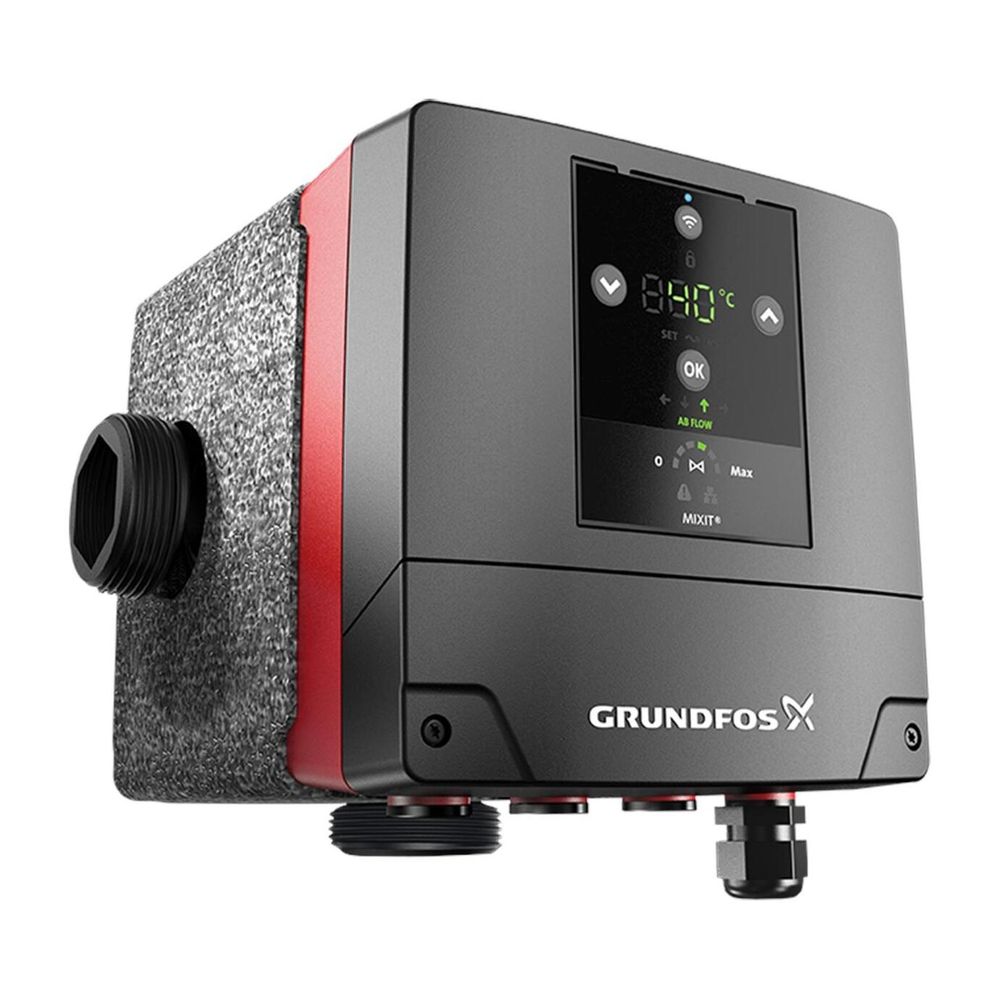

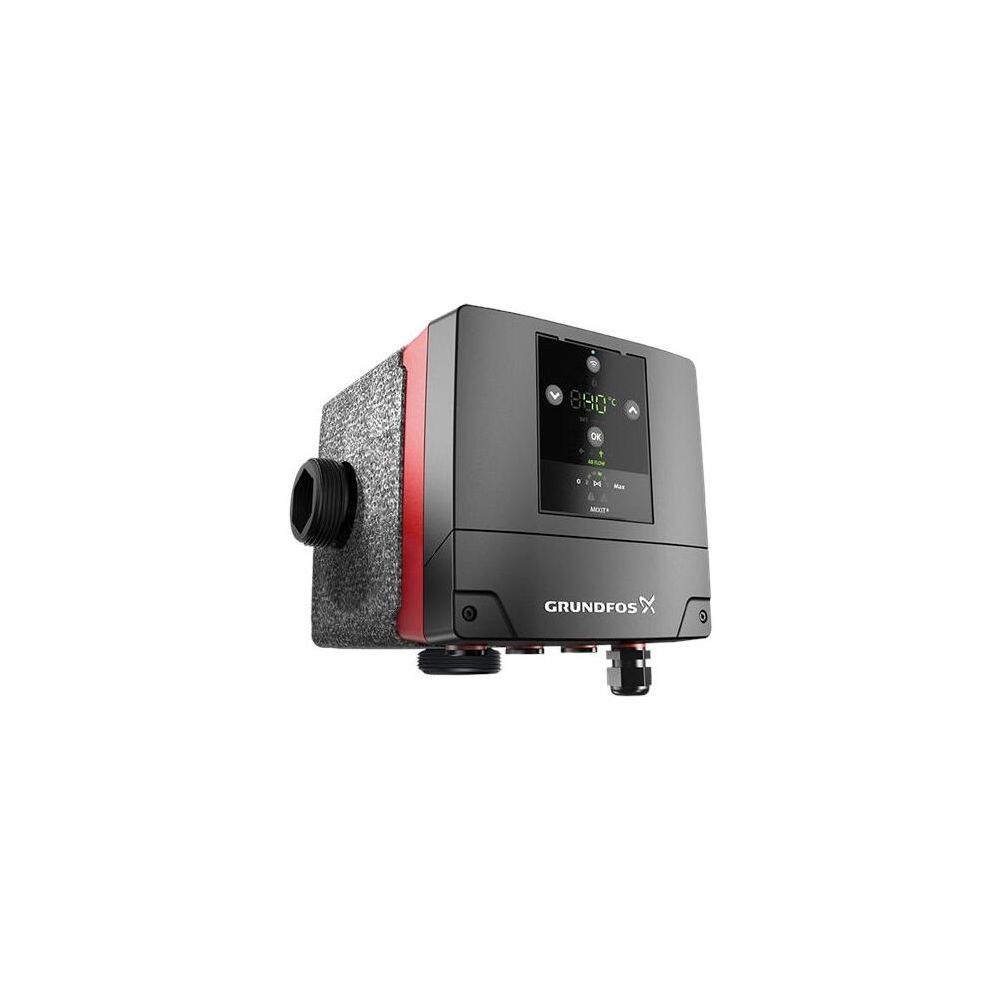

Grundfos Mischkreislösung MIXIT 25-6.3 L NRV, DN 25 Volumenstrom 0,3m3/h Anschluss links, mit Rückschlagventil

Die Grundfos Mischkreislösung MIXIT 25-6.3 L NRV ist eine vorgefertigte Komplettlösung für Mischkreise in Heiz- und Kühlsystemen. Das System vereint ein Kugelregelventil mit einem integrierten Stellantrieb und Regler, der über eingebaute Volumenstrom- sowie Temperatursensoren verfügt. Die Lösung ist für den Einsatz als Zwei- oder Drei-Wegeventil konzipiert und ermöglicht eine präzise Temperaturregelung, selbst bei geringem Durchfluss. Durch das kompakte Design und die drahtlose Kommunikation mit der Umwälzpumpe Grundfos MAGNA3 wird eine platzsparende Installation mit reduziertem Verkabelungsaufwand ermöglicht.

Wie erfolgt die Inbetriebnahme und Steuerung?

Die Inbetriebnahme und Überwachung der MIXIT Lösung erfolgt intuitiv über ein Kontrollpanel direkt am Produkt oder mittels integrierter Bluetooth-Kommunikation über die Grundfos GO Remote App. Das System bietet hohe Flexibilität durch drei konfigurierbare Ein- und Ausgänge sowie zwei Relaisausgänge. Für eine Einbindung in die Gebäudeleittechnik stehen Anschlüsse für Feldbuskommunikation wie BACNet, Modbus oder GENIbus zur Verfügung. Im Stand-Alone-Betrieb steuert das System eigenständig Funktionen wie die Temperaturregelung, Nachtabsenkung, Frostschutz oder die Außentemperaturkompensation.

Welche technischen Merkmale zeichnen das System aus?

Das Gehäuse besteht aus robustem Gusseisen (EN-GJS-400-18) und ist für den Dauerbetrieb bei Mediumtemperaturen von 0 bis 90 °C ausgelegt. Die Ausführung als Kugelregelventil mit gleichprozentiger Klappencharakteristik sorgt für eine exakte Durchflusssteuerung. Das Modell 25-6.3 L NRV verfügt über einen Anschluss auf der linken Seite und ist mit einem entnehmbaren Rückflussverhinderer ausgestattet. Die Druckstufe ist für PN 10 spezifiziert, bei einem maximalen Differenzdruck von 250 kPa.

Technische Daten

• Nenndurchmesser: DN 25
• Volumenstrom: 0,3 bis 3,5 m3/h
• Druckstufe: PN 10
• Maximaler Differenzdruck: 250 kPa
• Mediumtemperatur (Dauerbetrieb): 0 bis 90 °C
• Werkstoff Gehäuse: Gusseisen (EN-GJS-400-18)

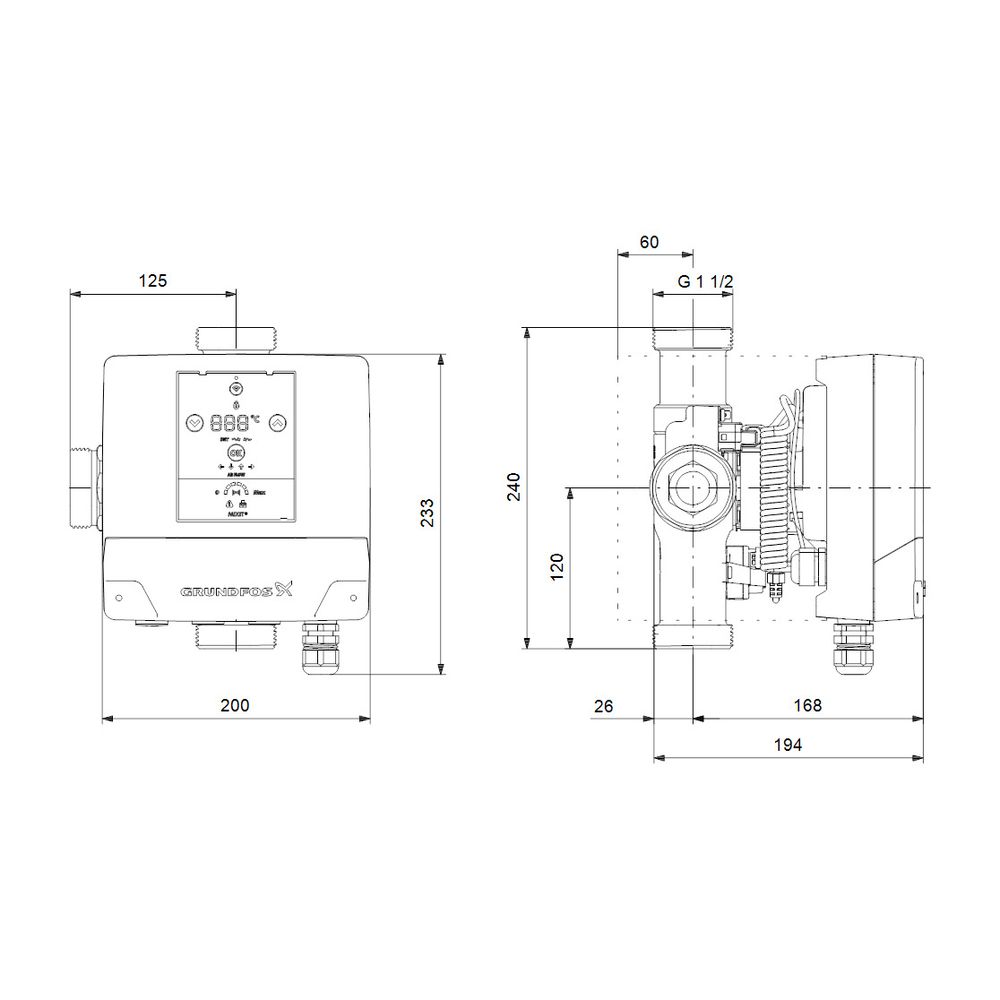

• Bauhöhe: 194 mm
• Länge: 240 mm
• Anschlussart: Außengewinde zylindrisch BSPP (ISO 228-1)

Die Grundfos Mischkreislösung MIXIT 25-6.3 L NRV bietet eine effiziente und präzise Regelung für Heiz- und Kühlanwendungen. Mit ihrem integrierten Regler, der Echtzeittemperaturmessung und der flexiblen Konfigurierbarkeit stellt sie eine zuverlässige Lösung für Mischkreise dar. Das System unterstützt einen Volumenstrom von 0,3 bis 3,5 m3/h und ist für einen Temperaturbereich bis 90 °C ausgelegt, wodurch es sich optimal an unterschiedliche Anforderungen in der Gebäudetechnik anpassen lässt.
