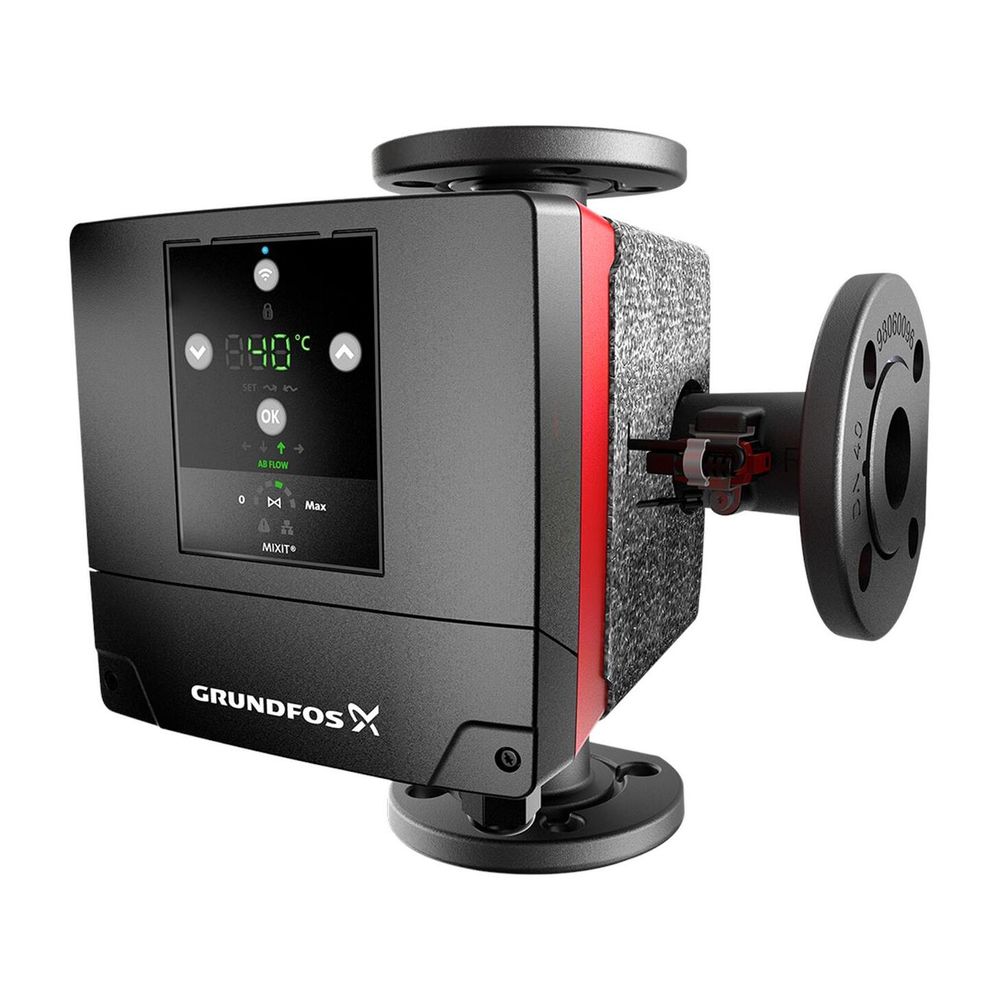

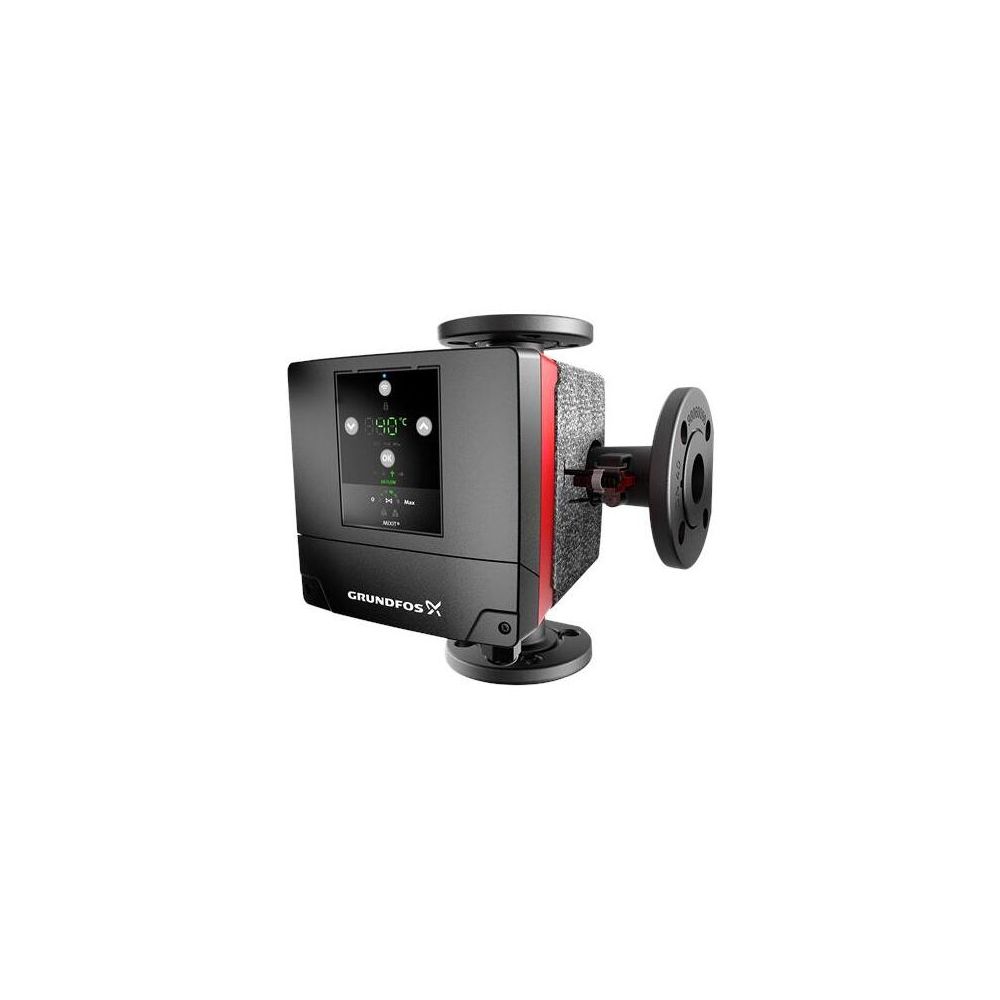

Grundfos Mischkreislösung MIXIT 40-25 R F, DN 40 Volumenstrom 1,3m3/h Anschluss rechts, ohne Rückschlagventil

Die Grundfos Mischkreislösung MIXIT 40-25 R F ist eine vorgefertigte Komplettlösung für Mischkreise in Heiz- und Kühlsystemen. Sie eignet sich für den Einsatz als Zwei- oder Drei-Wegeventil in Objekten, bei denen kein Bedarf an Gebäudeleittechnik, Druckunabhängigkeit oder hydraulischem Abgleich besteht. Die Lösung kombiniert ein MIXIT Ventil mit der Umwälzpumpe Grundfos MAGNA3 und ermöglicht eine kompakte, platzsparende Installation mit drahtloser Kommunikation zwischen den Komponenten.

Wie funktioniert die Grundfos MIXIT 40-25 R F Mischkreislösung?

Die MIXIT 40-25 R F besteht aus einem Kugelregelventil mit integriertem Stellantrieb und Regler, der Volumenstrom- und Temperatursensoren enthält. Die Ventilkonstruktion und Echtzeittemperaturmessung sorgen für eine präzise Temperaturregelung auch bei geringem Durchfluss. Die Steuerung erfolgt direkt am Produkt oder über ein manuelles Programmiertool. Die Lösung kommuniziert drahtlos mit der Grundfos MAGNA3 Umwälzpumpe, wodurch nur zwei Kabel für die Spannungsversorgung benötigt werden.

Welche Anschluss- und Materialeigenschaften besitzt das MIXIT Ventil?

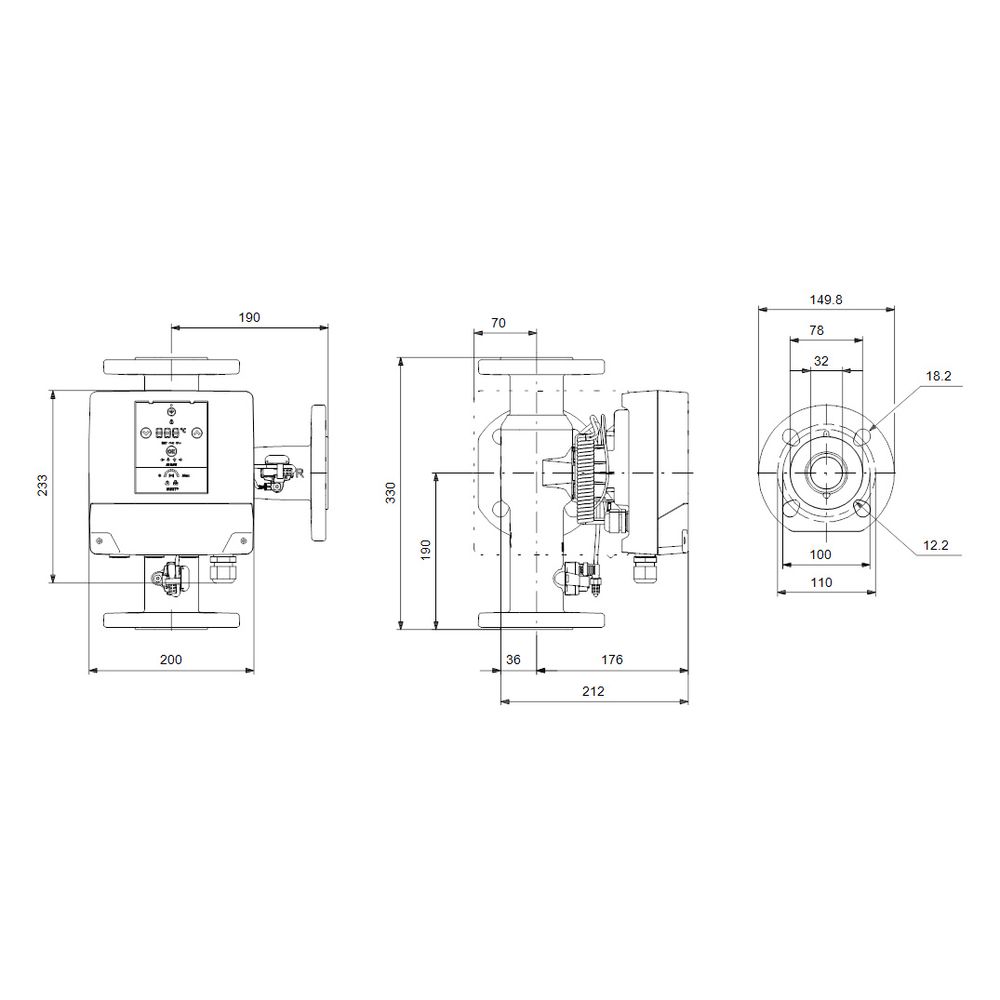

Das Ventil verfügt über Flanschanschlüsse mit einem Nenndurchmesser von DN 40 und ist aus Gusseisen (Werkstoffgüte EN-GJS-400-18) gefertigt. Es ist für Flüssigkeiten und Glykol geeignet und kann Temperaturen im Dauerbetrieb von 0 bis 90 °C verarbeiten. Die Bauhöhe beträgt 212 mm, die Länge 330 mm. Ein Rückschlagventil ist bei dieser Variante nicht integriert; Rückflussverhinderer sind als Zubehör für Flanschvarianten verfügbar.

Welche Steuerungs- und Kommunikationsmöglichkeiten bietet die MIXIT Lösung?

Die MIXIT 40-25 R F verfügt über ein intuitives Kontrollpanel und integrierte Bluetooth-Kommunikation, die eine einfache Inbetriebnahme und Überwachung mittels Grundfos GO Remote ermöglicht. Drei konfigurierbare Ein- und Ausgänge sowie zwei Relaisausgänge bieten flexible Steuerungsoptionen. Für die Integration in größere Gebäudesysteme sind Anschlüsse für Feldbuskommunikation (BACNet, Modbus, GENIbus) über RJ45 oder RS485 vorhanden, wodurch die Lösung als Subcontroller fungieren kann (CONNECT Funktionspaket erforderlich).

Welche Funktionen und Anwendungen unterstützt die Grundfos MIXIT 40-25 R F?

Die Lösung bietet vielfältige Funktionen wie Temperaturregelung, Nachtabsenkung für Radiatorheizungen, Übertemperaturschutz für Fußbodenheizungen sowie Vorwärm- und Frostschutzfunktionen für Lufterhitzer. Sie unterstützt Pumpenregelungen für alle Heiz- und Kühlanwendungen, Außentemperaturkompensation sowie Eco- und Sommerfunktionen. Mit dem CONNECT Funktionspaket ist zudem der Zugang zu Grundfos BuildingConnect Professional möglich, einer Cloudüberwachungslösung mit Fernverstellung und Alarmfunktionen.

Technische Daten

• Ausführung: Kugelregelventil
• Werkstoff Gehäuse: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Bauhöhe: 212 mm
• Länge: 330 mm
• Nenndurchmesser: DN 40
• Volumenstrom: 1,3 bis 13,7 m³/h
• Maximaler Differenzdruck: 250 kPa
• Mediumtemperatur (Dauerbetrieb): 0 bis 90 °C
• Anschlüsse: Flansch
• Geeignet für Glykol: ja

Die Grundfos Mischkreislösung MIXIT 40-25 R F bietet eine kompakte und effiziente Steuerung von Heiz- und Kühlsystemen mit präziser Temperaturregelung und flexiblen Kommunikationsmöglichkeiten. Die Kombination aus Kugelregelventil, integriertem Stellantrieb und moderner Sensorik ermöglicht eine zuverlässige Leistung bei einem Volumenstrom von bis zu 13,7 m³/h und einer maximalen Mediumtemperatur von 90 °C.
