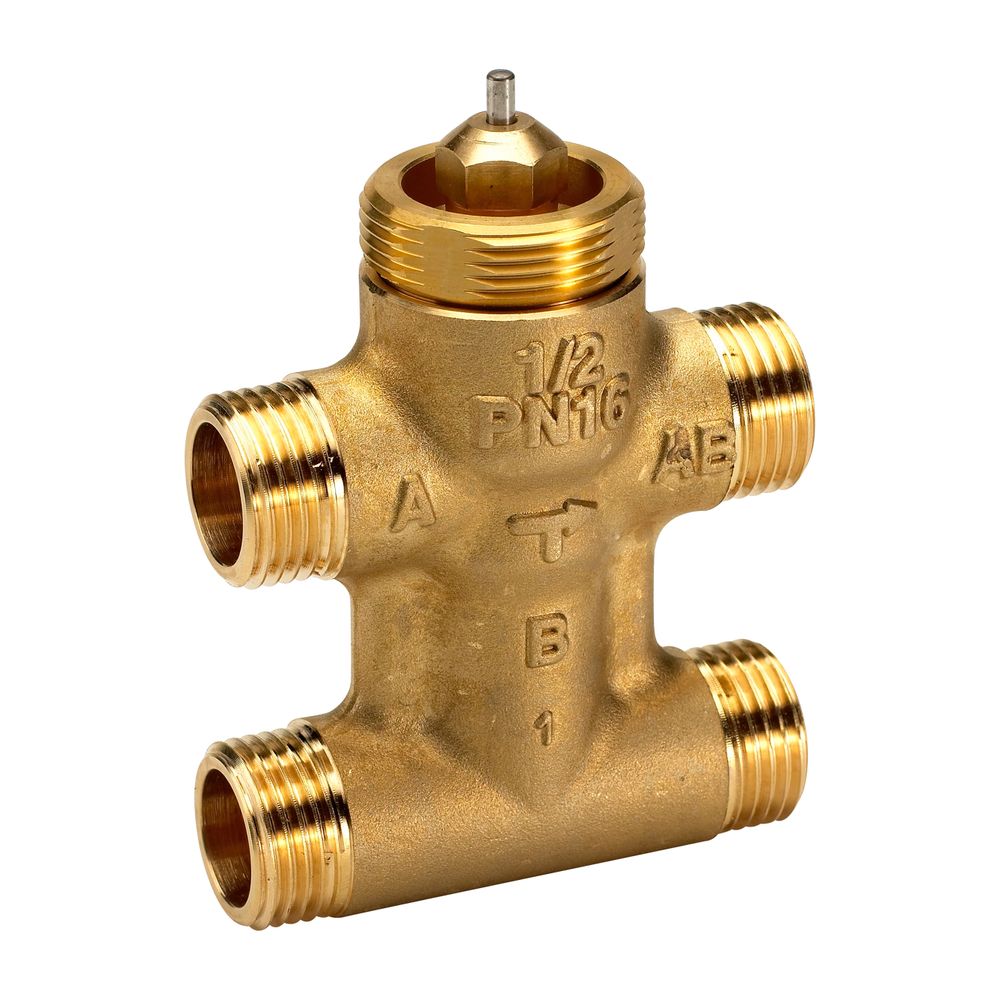

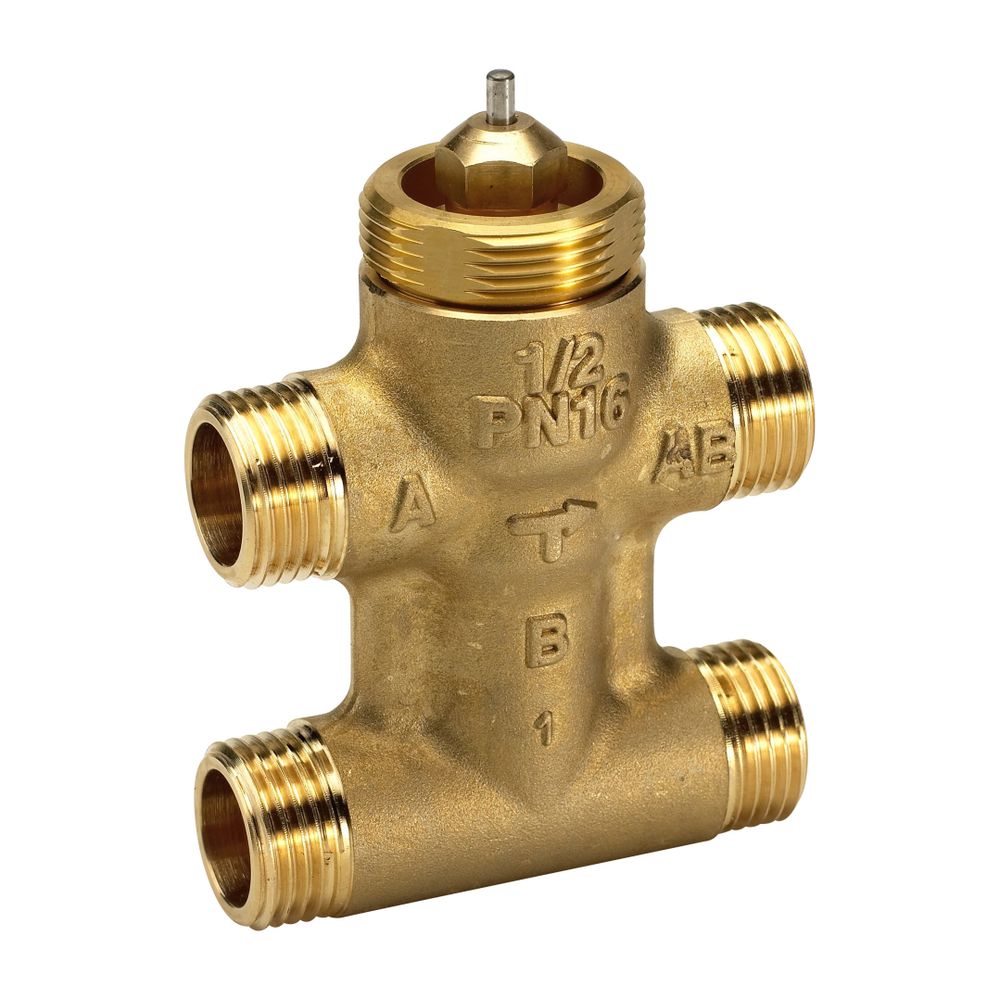

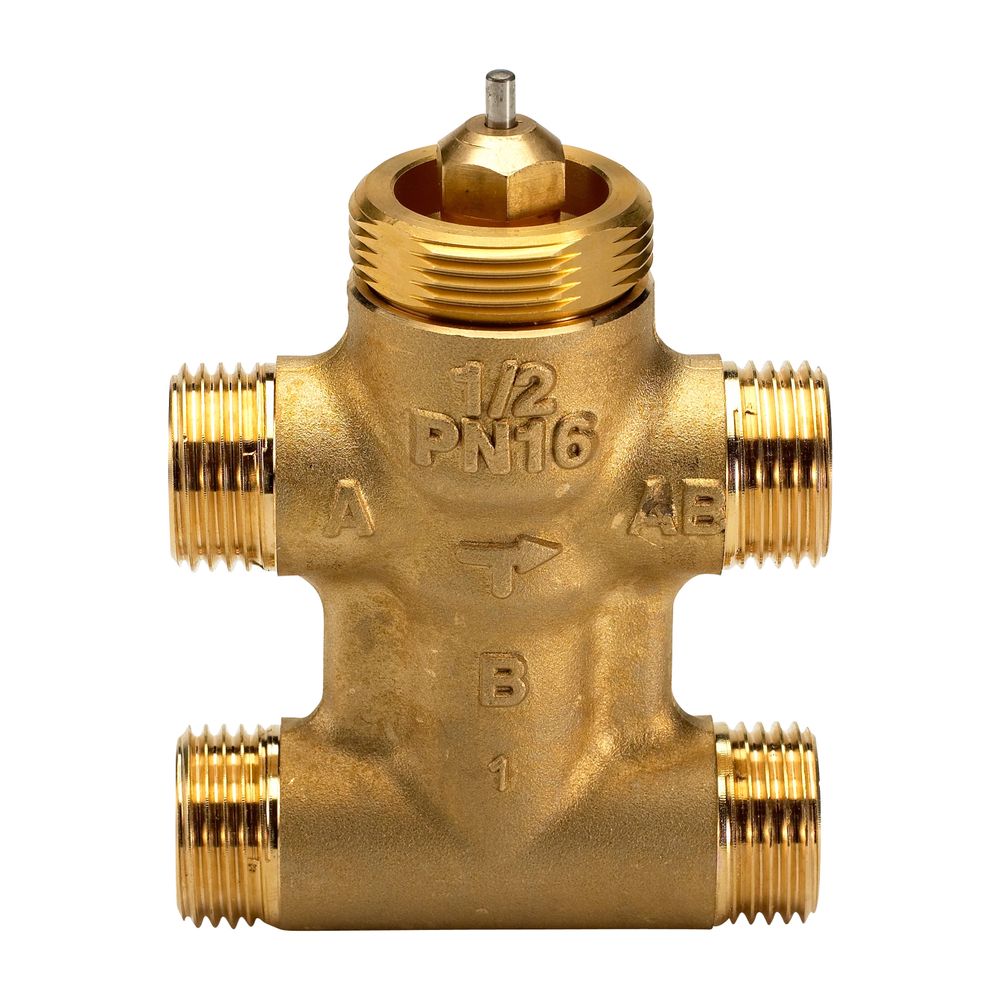

Danfoss 4-Wege-Ventil VZL 4 DN 15, Kvs 1,6/1,0

Das Danfoss 4-Wege-Ventil VZL 4 DN 15 ist ein Mischventil mit Außengewinde, das für präzise Regelungsaufgaben in Systemen der Fernwärme und Motorregelventile konzipiert wurde. Es ist kompatibel mit Danfoss Stellantrieben wie AMV(E)130(H), AMV(E)140(H), AMV(E)13SU, TWA-ZL und ABNM A5(LIN). Mit einem Nenndurchmesser von DN 15 und Kvs-Werten von 1,6 m³/h (A-AB) sowie 1,0 m³/h (B-AB) ermöglicht es eine zuverlässige Durchflussregelung.

Wie ist das Danfoss 4-Wege-Ventil konstruiert und welche Materialien werden verwendet?

Das Gehäuse und der Kegel des Ventils bestehen aus entzinkungsfreiem Messing (CuZn36Pb2As), was eine hohe Korrosionsbeständigkeit sicherstellt. Die Ventilstange ist aus rostfreiem Edelstahl gefertigt, während die Stopfbuchse aus EPDM besteht. Diese Materialkombination sorgt für Langlebigkeit und Zuverlässigkeit im Betrieb. Eine aufgeschraubte Kunststoffkappe ist vorhanden, um die Mengenbegrenzung bei Betrieb ohne elektrischen Stellantrieb zu ermöglichen.

Welche technischen Eigenschaften und Leistungsdaten hat das Ventil?

Das Ventil verfügt über einen Nenndruck PN 16 und einen Nenndurchmesser von DN 15. Die kvs-Werte betragen 1,6 m³/h für den Anschluss A-AB und 1,0 m³/h für B-AB. Sowohl die Ventil- als auch die Mischungskennlinie sind linear ausgelegt, was eine gleichmäßige Durchflussregelung ermöglicht. Der Temperaturbereich liegt zwischen 2 und 120 °C. Das Stellverhältnis beträgt mindestens 1:50, was eine feine Regelung erlaubt. Die Leckrate ist mit maximal 0,05 % des kvs-Werts bei A-AB und maximal 1 % bei B-AB sehr gering.

Welche Anschlussarten und Normen sind relevant für das Ventil?

Das Ventil ist mit Außengewinden nach ISO 228/1 ausgestattet und besitzt eine Anschlussgröße von G1/2. Diese metrischen Außengewinde ermöglichen eine einfache und sichere Verbindung mit den entsprechenden Stellantrieben und Rohrleitungen.

Technische Daten

• Nenndruckstufe: PN 16
• Nenndurchmesser: DN 15
• kvs-Wert (A-AB): 1,6 m³/h
• kvs-Wert (B-AB): 1,0 m³/h
• Ventilkennlinie: linear
• Mischungskennlinie: linear
• Temperaturbereich: 2 bis 120 °C
• Stellverhältnis: mindestens 1:50
• Leckrate (A-AB): kleiner oder gleich 0,05 % von kvs
• Anschlussgröße: G1/2

Das Danfoss 4-Wege-Ventil VZL 4 DN 15 bietet eine präzise und zuverlässige Durchflussregelung mit linearer Kennlinie und einem breiten Temperaturbereich bis 120 °C. Die hochwertigen Materialien und die geringe Leckrate sorgen für eine langlebige und sichere Anwendung in Fernwärme- und Motorregelventil-Systemen.
