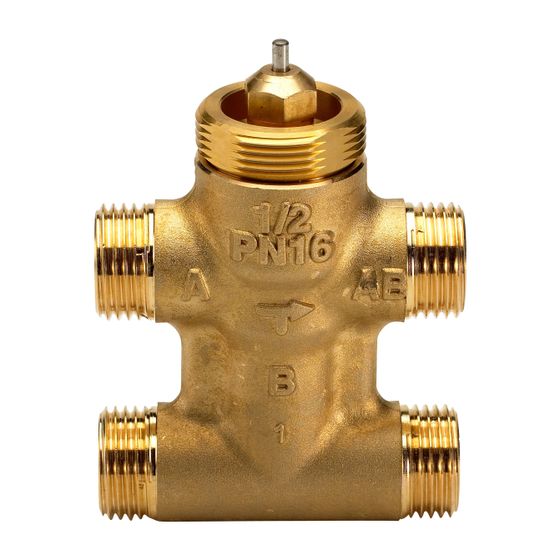

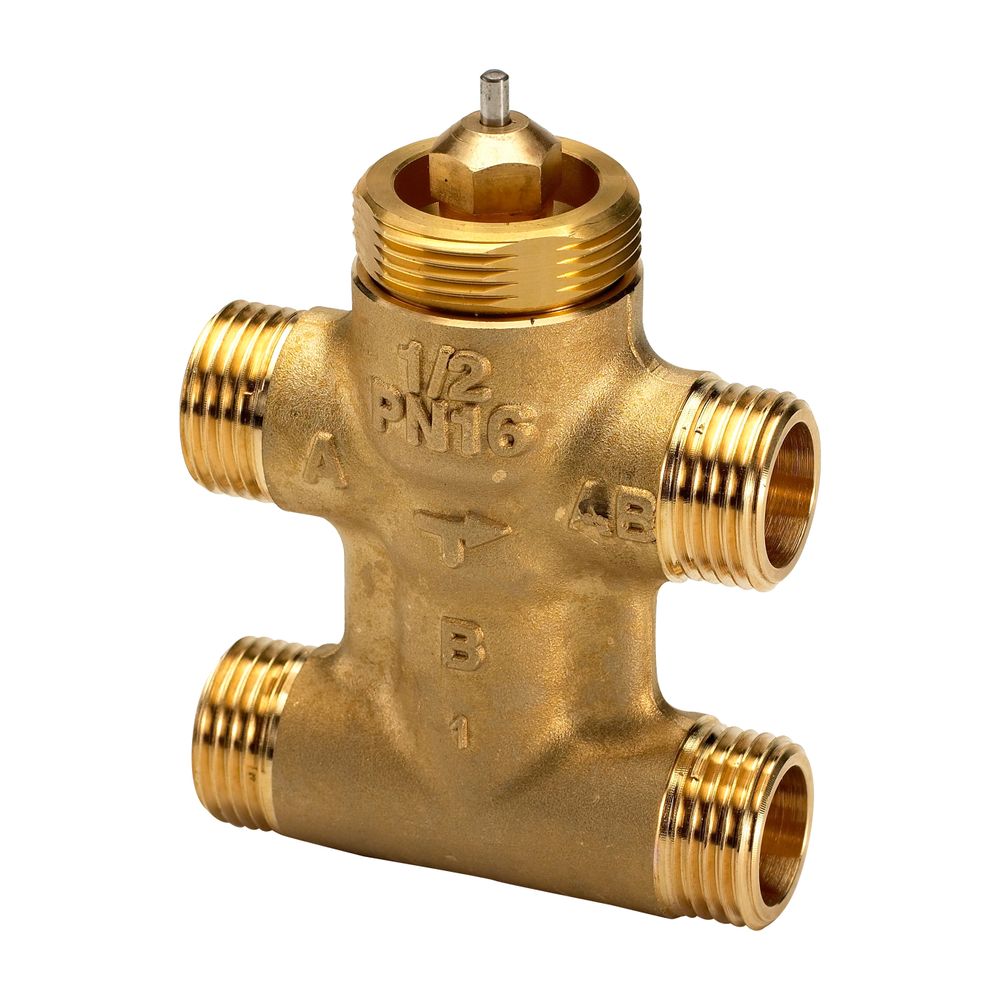

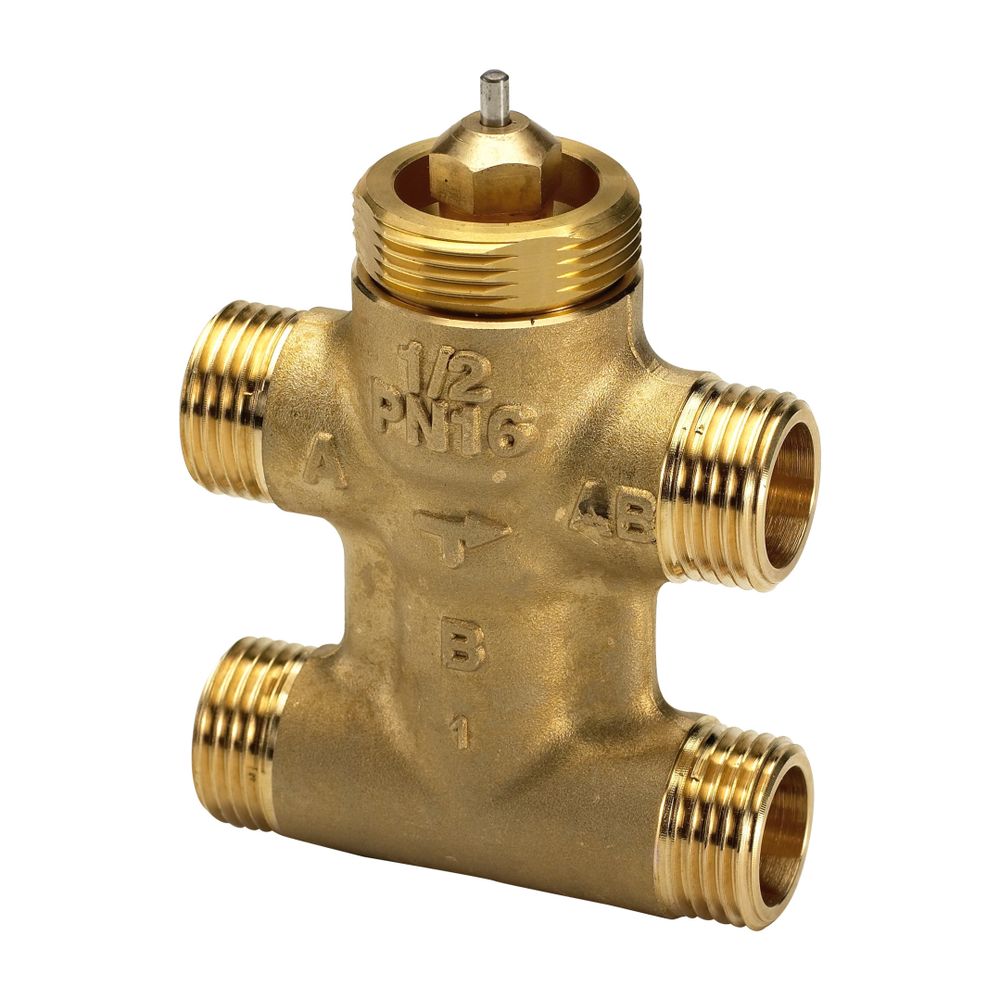

Danfoss 4-Wege-Ventil VZL 4 DN 15, Kvs 0,63/0,40

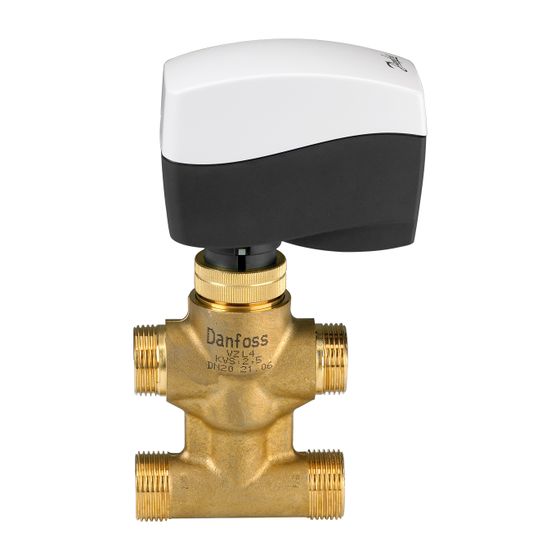

Das Danfoss 4-Wege-Ventil VZL 4 DN 15 ist ein robustes Mischventil mit Außengewinde, das für den Einsatz mit verschiedenen Stellantrieben wie AMV(E)130(H), AMV(E)140(H), AMV(E)13SU, TWA-ZL und ABNM A5(LIN) konzipiert wurde. Mit einer Nenndruckstufe von PN 16 und einem Temperaturbereich von 2 bis 120 °C eignet es sich ideal für anspruchsvolle Anwendungen in der Fernwärme und bei Motorregelventilen, wo eine präzise Steuerung von Flüssigkeiten erforderlich ist.

Welche Funktionen bietet das Danfoss 4-Wege-Ventil VZL 4?

Das Danfoss 4-Wege-Ventil VZL 4 fungiert als zuverlässiges Mischventil, das eine präzise Regelung von Volumenströmen ermöglicht. Es verfügt über ein Außengewinde nach ISO 228/1 und ist für den Anschluss an eine Vielzahl von Danfoss Stellantrieben ausgelegt. Die lineare Ventil- und Mischungskennlinie ermöglicht eine gleichmäßige und kontrollierte Anpassung der Durchflussmengen. Ein Stellverhältnis von mindestens 1:50 unterstreicht die hohe Regelgenauigkeit des Ventils. Die Installation erfordert keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge.

Aus welchen Materialien besteht das Ventil und wie ist es konstruiert?

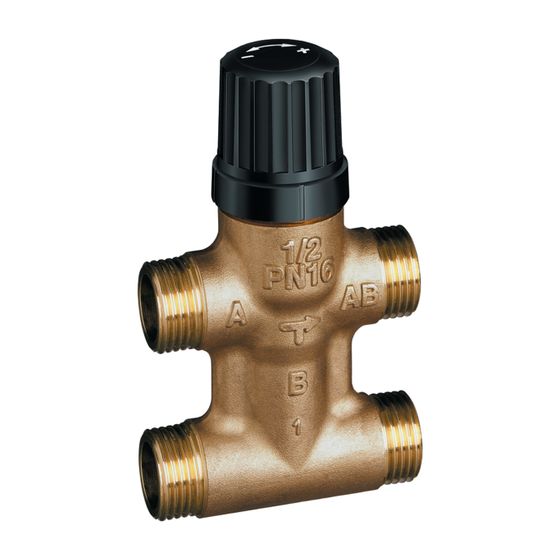

Für eine hohe Beständigkeit und lange Lebensdauer sind die Komponenten des Ventils aus hochwertigen Materialien gefertigt. Das Gehäuse und der Kegel bestehen aus entzinkungsfreiem Messing (CuZn36Pb2As), welches Korrosion vorbeugt. Die Ventilstange ist aus rostfreiem Edelstahl gefertigt, was zusätzliche Robustheit bietet. Eine Stopfbuchse aus EPDM sorgt für eine zuverlässige Abdichtung und minimiert Leckagen. Eine aufgeschraubte Kunststoffkappe ist für die Mengenbegrenzung bei Betrieb ohne elektrischen Stellantrieb vorgesehen.

Welche technischen Eigenschaften zeichnen das Danfoss 4-Wege-Ventil aus?

Das Ventil besitzt einen Nenndurchmesser von DN 15 und eine Nenndruckstufe von PN 16. Die kvs-Werte betragen 0,63 m³/h für den Anschluss A-AB und 0,4 m³/h für B-AB. Der Temperaturbereich liegt zwischen 2 und 120 °C. Die Leckrate ist sehr gering: kleiner oder gleich 0,05 % des kvs-Werts bei A-AB und kleiner oder gleich 1 % bei B-AB. Die Anschlussgröße ist G1/2 mit Außengewinde nach ISO 228/1.

Technische Daten

• Nenndruckstufe: PN 16
• Nenndurchmesser: DN 15
• kvs-Wert (A-AB): 0,63 m³/h
• kvs-Wert (B-AB): 0,4 m³/h
• Temperaturbereich: 2 bis 120 °C
• Stellverhältnis: min. 1:50
• Leckrate (A-AB): kleiner oder gleich 0,05 % von kvs
• Leckrate (B-AB): kleiner oder gleich 1 % des kvs-Werts
• Anschlussgröße: G1/2
• Max. Druckunterschied bei 20 °C: 25

Das Danfoss 4-Wege-Ventil VZL 4 DN 15 bietet eine präzise und zuverlässige Regelung von Durchflussmengen in Heizungs- und Fernwärmeanlagen. Mit einem robusten Gehäuse aus entzinkungsfreiem Messing, einem breiten Temperaturbereich von 2 bis 120 °C und einem hohen Stellverhältnis von mindestens 1:50 erfüllt es anspruchsvolle Anforderungen an die Mischventiltechnik. Die geringen Leckraten und die einfache Installation machen es zu einer effizienten Lösung für den professionellen Einsatz.
