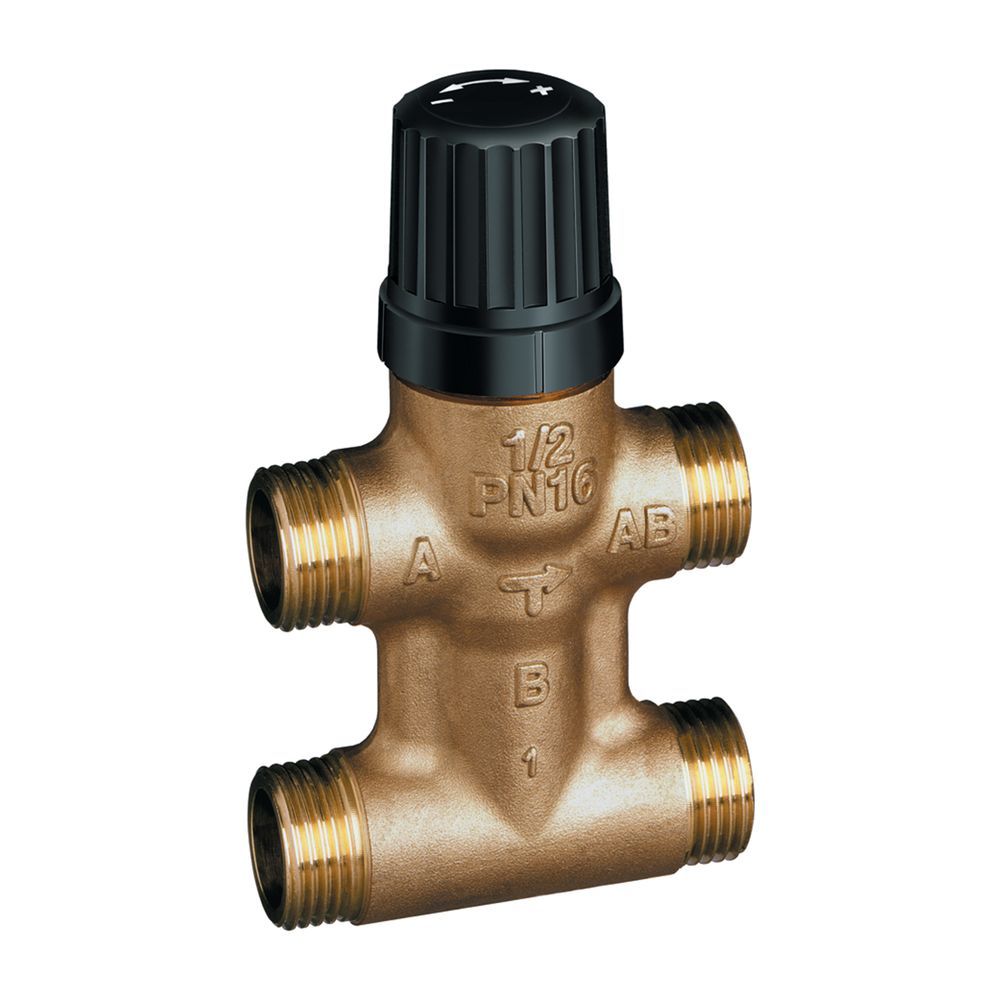

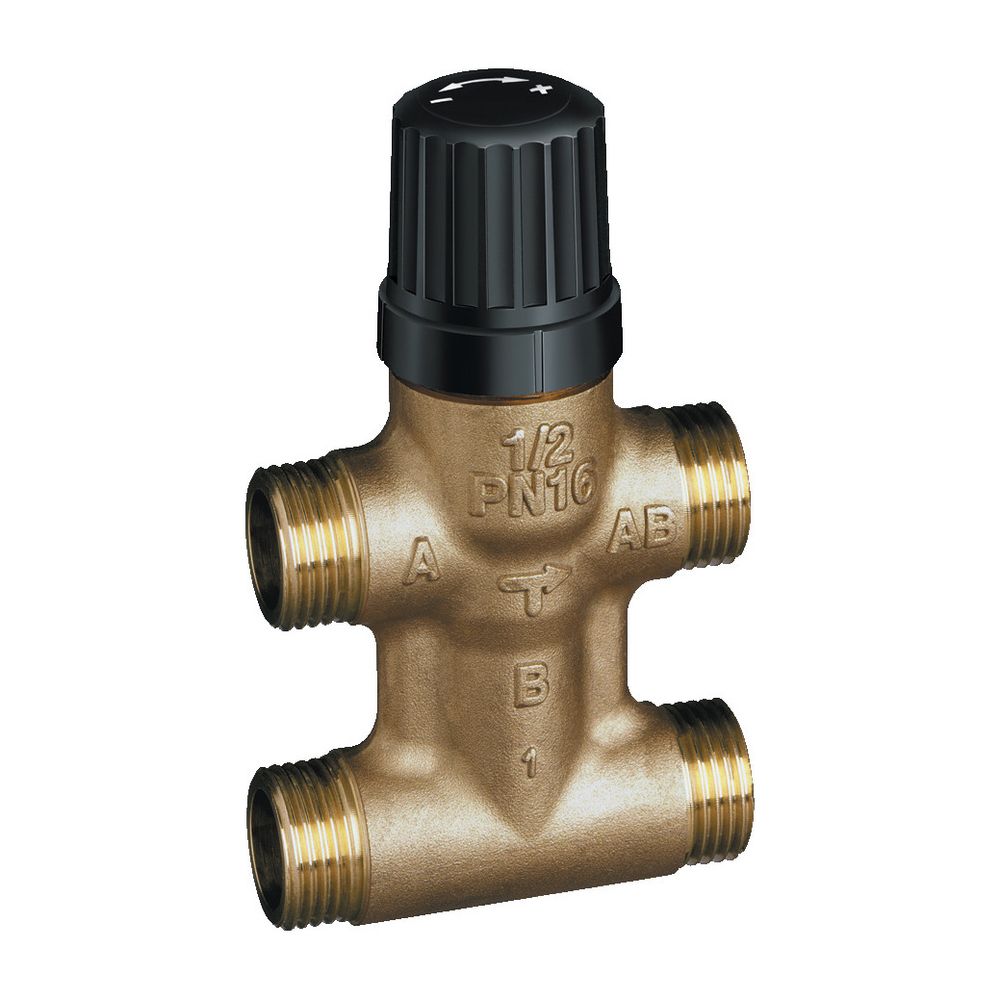

Danfoss 4-Wege-Ventil VZL 4 DN 15, Kvs 0,25/0,25

Das Danfoss 4-Wege-Ventil VZL 4 ist ein Mischventil mit Außengewinde, das speziell für den Einsatz mit verschiedenen Danfoss Stellantrieben konzipiert wurde. Mit einem Nenndurchmesser von DN 15 und einem kvs-Wert von 0,25 m³/h eignet sich dieses Ventil für Anwendungen in Heizungs- und Klimasystemen, insbesondere im Bereich der Fernwärme. Es ermöglicht eine präzise Regelung von Volumenströmen und Temperaturen.

Für welche Anwendungen ist das Danfoss 4-Wege-Ventil VZL 4 geeignet?

Das Danfoss 4-Wege-Ventil VZL 4 dient als Mischventil in Heizungs- und Klimaanlagen. Es ist für die Kombination mit den Danfoss Stellantrieben AMV(E)130(H), AMV(E)140(H), AMV(E)13SU, TWA-ZL und ABNM A5(LIN) vorgesehen. Die Ausführung mit Außengewinde nach ISO 228/1 und einer Anschlussgröße von G1/2 erleichtert die Integration in bestehende Rohrleitungssysteme.

Welche technischen Merkmale zeichnen das Mischventil aus?

Das Ventil ist für eine Nenndruckstufe von PN 16 ausgelegt und arbeitet zuverlässig in einem Temperaturbereich von 2 bis 120 °C. Die Ventilkennlinie und Mischungskennlinie sind linear, was eine gleichmäßige und präzise Regelung sicherstellt. Mit einem Stellverhältnis von mindestens 1:50 und einer geringen Leckrate von A-AB = 0,05% des kvs-Werts und B-AB = 1 % des kvs-Werts ermöglicht das Ventil eine effiziente Funktion. Eine aufgeschraubte Kunststoffkappe ist im Lieferumfang enthalten und ermöglicht eine Mengenbegrenzung bei Betrieb ohne elektrischen Stellantrieb. Der maximale Druckunterschied bei 20 °C beträgt 25.

Aus welchen Materialien besteht das Danfoss 4-Wege-Ventil VZL 4?

Für eine lange Lebensdauer und Korrosionsbeständigkeit sind die Komponenten des Ventils aus hochwertigen Materialien gefertigt. Das Gehäuse und der Kegel bestehen aus entzinkungsfreiem Messing (CuZn36Pb2As). Die Ventilstange ist aus rostfreiem Edelstahl gefertigt, während die Stopfbuchse aus EPDM besteht. Diese Materialkombination trägt zur Zuverlässigkeit und Beständigkeit des Ventils bei.

Technische Daten

• Nenndruckstufe: PN 16
• Nenndurchmesser: DN 15
• kvs-Wert (A-AB): 0,25 m³/h
• kvs-Wert (B-AB): 0,25 m³/h
• Temperaturbereich: 2 bis 120 °C
• Stellverhältnis: min. 1:50
• Leckrate (A-AB): 0,05% von kvs
• Leckrate (B-AB): 1 % des kvs-Werts
• Anschlussgröße: G1/2
• Max. Druckunterschied bei 20 °C: 25

Das Danfoss 4-Wege-Ventil VZL 4 mit DN 15 und einem kvs-Wert von 0,25 m³/h ist eine robuste Lösung für die präzise Temperatur- und Volumenstromregelung in Heizungs- und Klimasystemen. Die hochwertige Materialauswahl und die Kompatibilität mit Danfoss Stellantrieben tragen zu einer zuverlässigen und langlebigen Funktion bei.

Lieferumfang

• 1x Danfoss 4-Wege-Ventil VZL 4
• 1x aufgeschraubte Kunststoffkappe für Mengenbegrenzung
