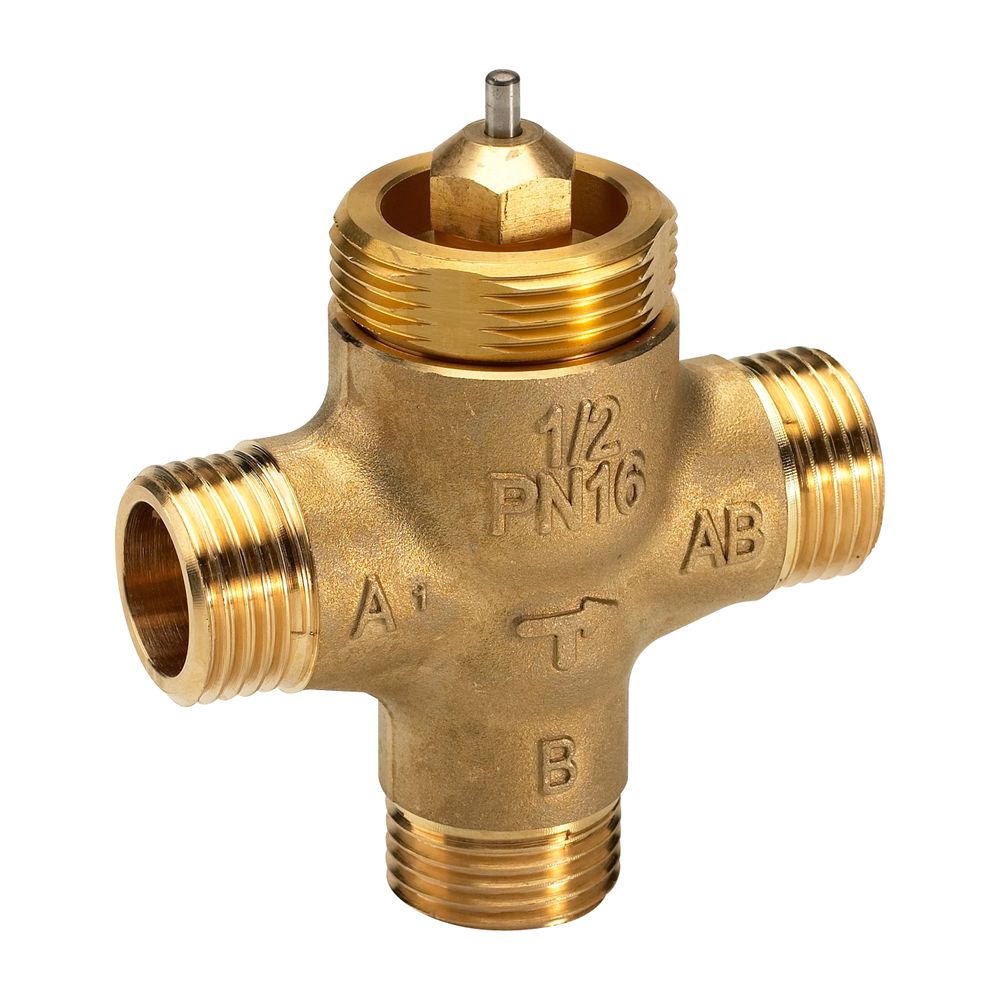

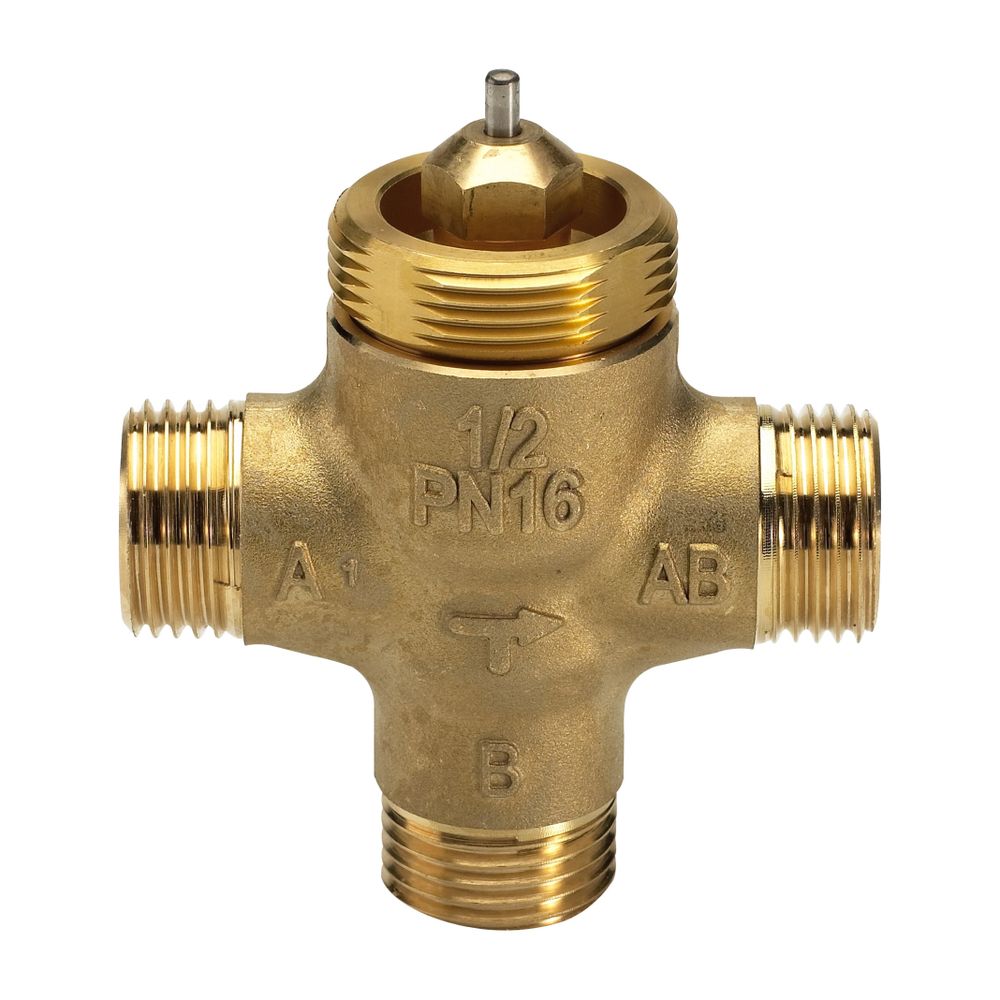

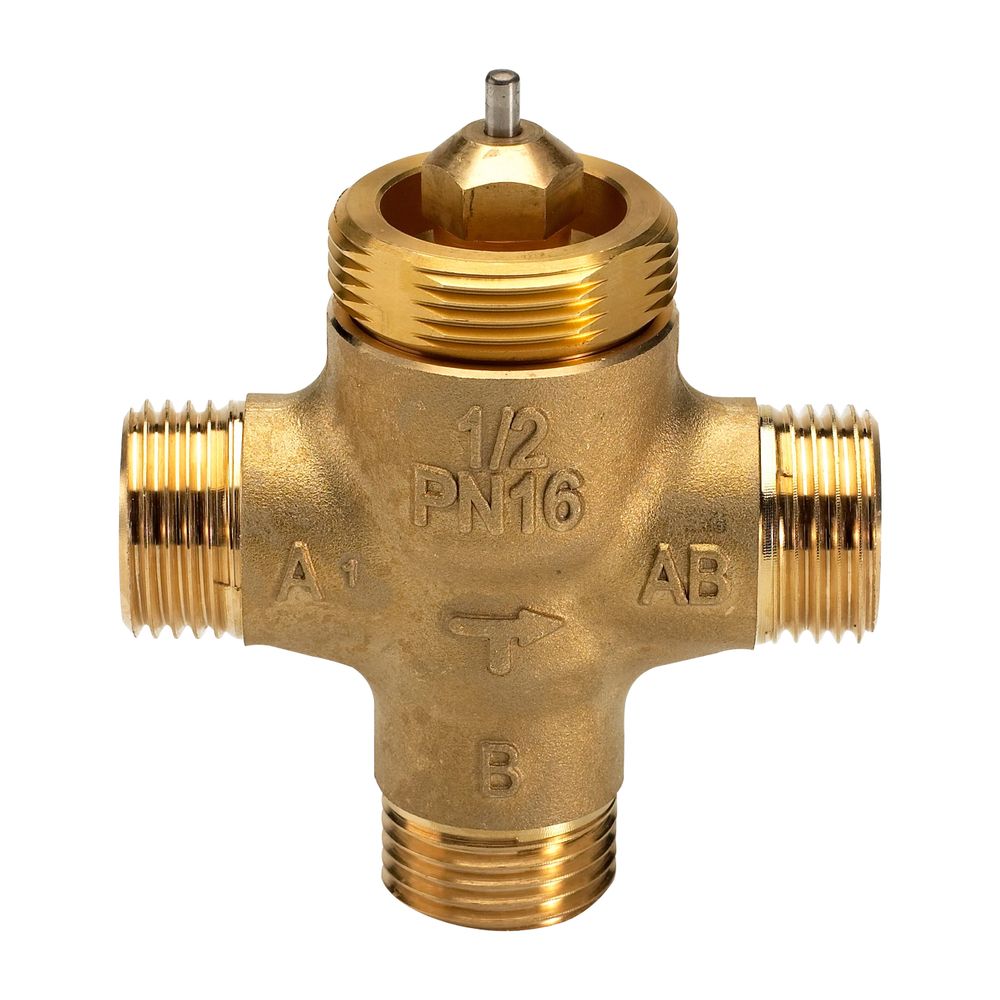

Danfoss 3-Wege-Ventil VZL 3 DN 15, Kvs 1,6/1,0

Das Danfoss 3-Wege-Ventil VZL 3 ist ein robustes Mischventil mit einem Nenndurchmesser von DN 15 und Kvs-Werten von 1,6 m³/h (A-AB) und 1,0 m³/h (B-AB). Es ist für den Einsatz in Heizungs-, Klima- und Fernwärmeanlagen konzipiert und kann mit verschiedenen Danfoss Stellantrieben kombiniert werden.

Wofür ist das Danfoss VZL 3 Ventil geeignet?

Das Danfoss 3-Wege-Ventil VZL 3 dient als Mischventil in Systemen, die eine präzise Temperaturregelung erfordern. Es ist speziell für die Kombination mit Danfoss Stellantrieben wie AMV(E)130(H), AMV(E)140(H), AMV(E)13SU, TWA-ZL und ABNM A5(LIN) ausgelegt. Die lineare Ventil- und Mischungskennlinie ermöglicht eine zuverlässige Regelung.

Welche technischen Merkmale zeichnen das Ventil aus?

Das Ventil ist für eine Nenndruckstufe von PN 16 ausgelegt und kann in einem Temperaturbereich von 2 bis 120 °C betrieben werden. Es verfügt über ein Stellverhältnis von mindestens 1:50 und eine geringe Leckrate von kleiner oder gleich 0,05 % des Kvs-Werts (A-AB) bzw. kleiner oder gleich 1 % des Kvs-Werts (B-AB). Der Anschluss erfolgt über ein Außengewinde G1/2 nach ISO 228/1. Eine aufgeschraubte Kunststoffkappe zur Mengenbegrenzung ist für den Betrieb ohne elektrischen Stellantrieb vorhanden.

Aus welchen Materialien besteht das Danfoss VZL 3?

Das Gehäuse und der Kegel des Ventils bestehen aus entzinkungsfreiem Messing (CuZn36Pb2As), was zu einer hohen Korrosionsbeständigkeit beiträgt. Die Ventilstange ist aus rostfreiem Edelstahl gefertigt, während die Stopfbuchse aus EPDM besteht. Diese Materialkombination trägt zur Langlebigkeit und Zuverlässigkeit des Ventils bei.

Technische Daten

• Nenndruckstufe: PN 16
• Nenndurchmesser: DN 15
• Kvs-Wert (A-AB): 1,6 m³/h
• Kvs-Wert (B-AB): 1,0 m³/h
• Temperaturbereich: 2 bis 120 °C
• Stellverhältnis: min. 1:50
• Leckrate (A-AB): kleiner oder gleich 0,05 % von kvs
• Leckrate (B-AB): kleiner oder gleich 1 % des kvs-Werts
• Anschlussgröße: G1/2
• Hublänge: 2,8
• Max. Differenzdruck in geöffneter Stellung: 20

Das Danfoss 3-Wege-Ventil VZL 3 mit DN 15 und Kvs-Werten von 1,6 m³/h und 1,0 m³/h ist eine zuverlässige Komponente für die präzise Regelung in Heizungs- und Klimasystemen. Die robuste Bauweise aus entzinkungsfreiem Messing und Edelstahl sowie die Kompatibilität mit Danfoss Stellantrieben machen es zu einer effizienten Lösung für vielfältige Anwendungen.
