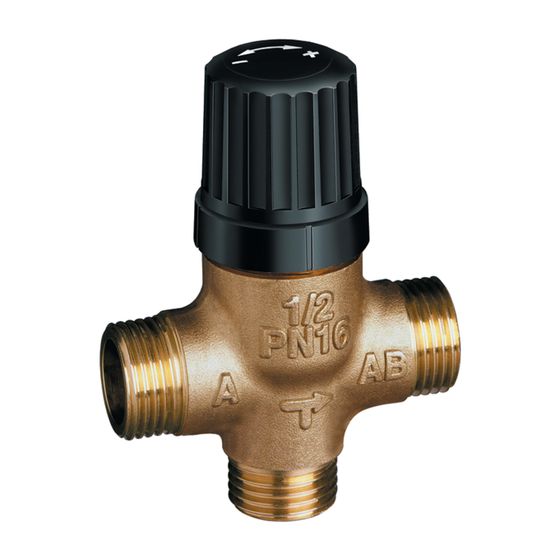

Danfoss 3-Wege-Ventil VZL 3 DN 15, Kvs 0,63/0,40

Das Danfoss 3-Wege-Ventil VZL 3 DN 15 ist ein Mischventil mit Außengewinde, das speziell für den Einsatz mit Stellantrieben wie AMV(E)130(H), AMV(E)140(H), AMV(E)13SU, TWA-ZL und ABNM A5(LIN) konzipiert ist. Es eignet sich für Anwendungen in der Fernwärme und ist Teil der Motorregelventile von Danfoss. Das Ventil zeichnet sich durch seine lineare Ventil- und Mischungskennlinie sowie einen breiten Temperaturbereich von 2 bis 120 Grad Celsius aus.

Wie ist das Danfoss 3-Wege-Ventil VZL 3 konstruiert?

Das Gehäuse und der Kegel des Ventils bestehen aus entzinkungsfreiem Messing (CuZn36Pb2As), was eine hohe Korrosionsbeständigkeit ermöglicht. Die Ventilstange ist aus rostfreiem Edelstahl gefertigt, während die Stopfbuchse aus EPDM besteht. Das Ventil verfügt über ein Außengewinde nach ISO 228/1 mit der Anschlussgröße G1/2. Eine aufgeschraubte Kunststoffkappe ist integriert, um die Durchflussmenge bei Betrieb ohne elektrischen Stellantrieb zu begrenzen.

Welche technischen Eigenschaften zeichnen das Ventil aus?

Das Ventil ist für eine Nenndruckstufe von PN 16 und einen Nenndurchmesser von DN 15 ausgelegt. Der kvs-Wert beträgt 0,63 m³/h für den Anschluss A-AB und 0,4 m³/h für den Anschluss B-AB. Das Stellverhältnis liegt bei mindestens 1:50. Die Leckrate ist mit A-AB kleiner oder gleich 0,05 % von kvs und B-AB kleiner oder gleich 1 % des kvs-Werts sehr gering, was eine präzise Regelung unterstützt.

Für welche Anwendungen ist das Ventil geeignet?

Das Danfoss 3-Wege-Ventil VZL 3 ist ideal für den Einsatz in Fernwärmeanlagen und anderen Heizungs- und Regelungssystemen, die eine präzise Mischregelung erfordern. Es ist kompatibel mit verschiedenen Stellantrieben und ermöglicht eine flexible Integration in bestehende Systeme.

Technische Daten

• Nenndruckstufe: PN 16
• Nenndurchmesser: DN 15
• kvs-Wert (A-AB): 0,63 m³/h
• kvs-Wert (B-AB): 0,4 m³/h
• Ventilkennlinie: linear
• Mischungskennlinie: linear
• Temperaturbereich: 2 bis 120 °C
• Stellverhältnis: mindestens 1:50
• Leckrate (A-AB): kleiner oder gleich 0,05 % von kvs
• Leckrate (B-AB): kleiner oder gleich 1 % des kvs-Werts
• Anschlussgröße: G1/2 (Außengewinde nach ISO 228/1)

Das Danfoss 3-Wege-Ventil VZL 3 DN 15 bietet eine zuverlässige und präzise Regelung für Fernwärme- und Heizungsanlagen. Mit seinem robusten Messinggehäuse, der Edelstahlventilstange und der hohen Druck- und Temperaturbeständigkeit ist es für vielfältige Anwendungen geeignet. Die linearen Kennlinien und das breite Stellverhältnis ermöglichen eine exakte Steuerung des Mischvorgangs, was die Effizienz und Betriebssicherheit der Anlage unterstützt.
