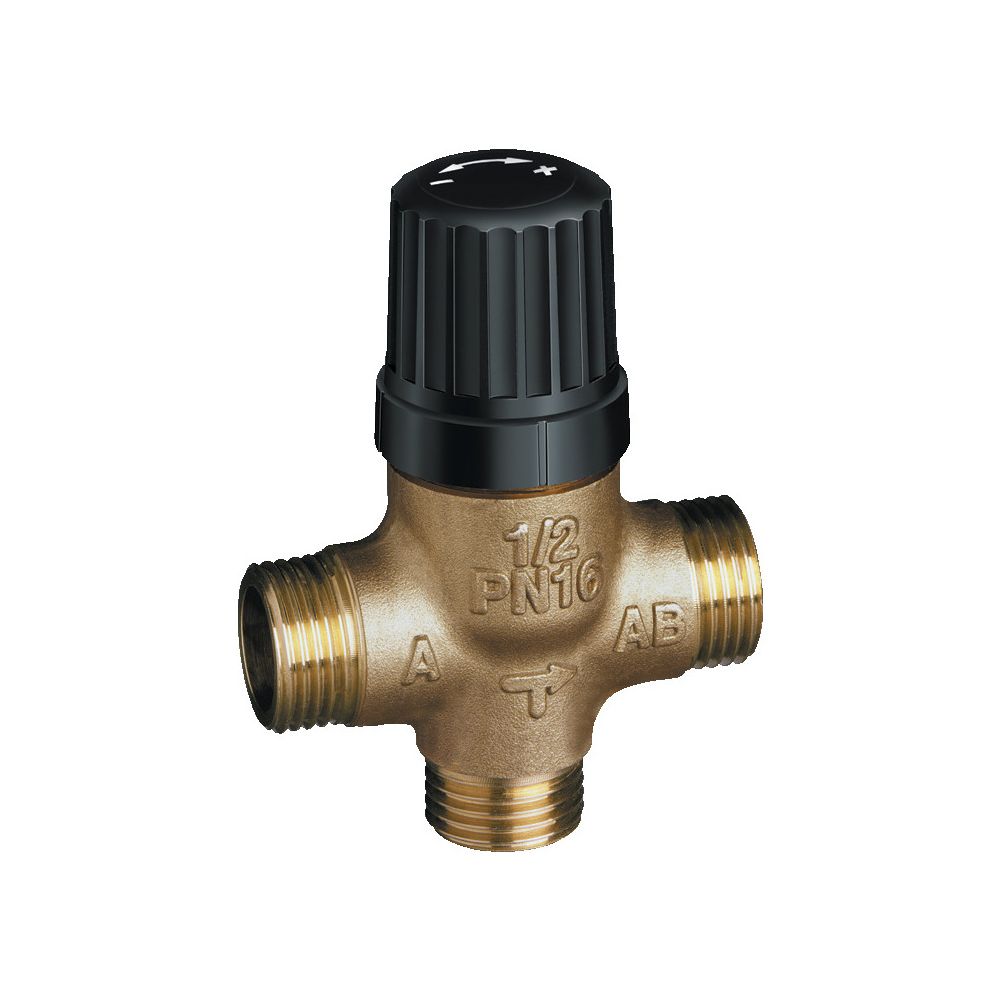

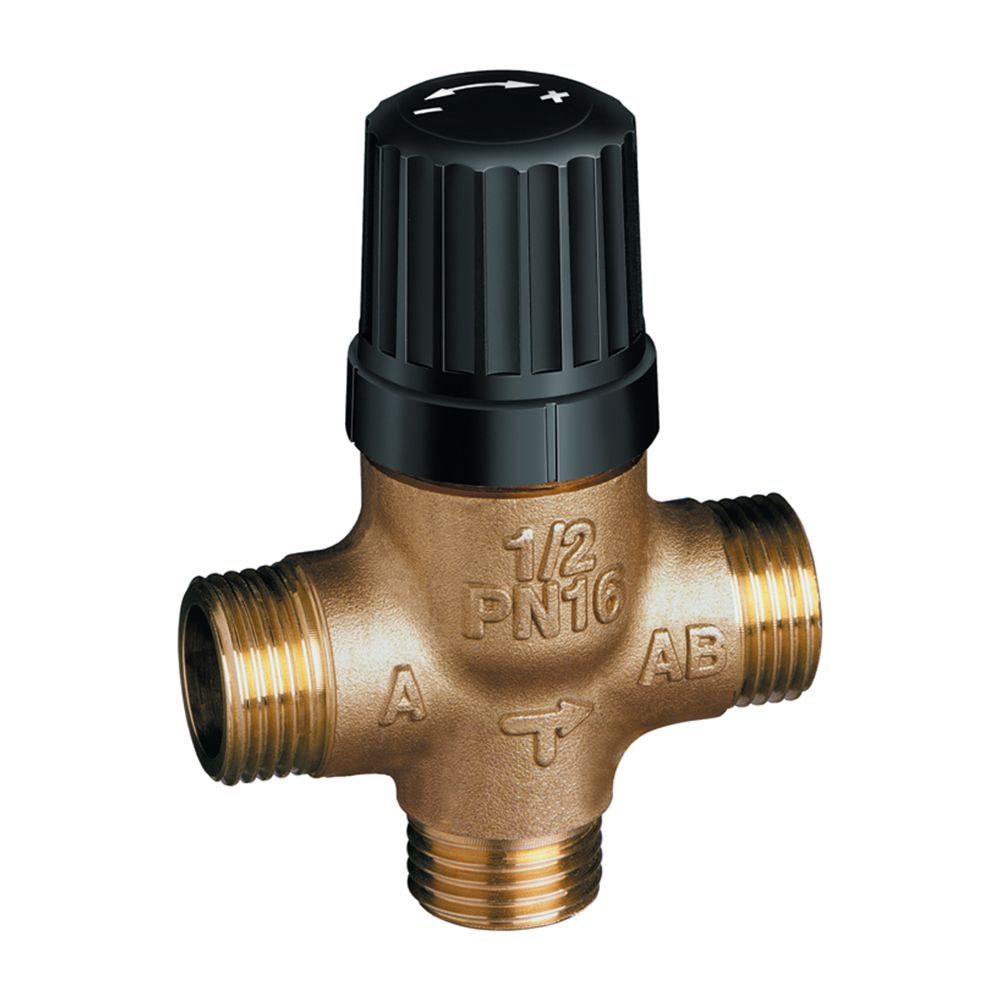

Danfoss 3-Wege-Ventil VZL 3 DN 15, Kvs 0,25/0,25

Das Danfoss 3-Wege-Ventil VZL 3 DN 15 ist ein robustes Mischventil mit Außengewinde, das für den Einsatz in Heizungs-, Klima- und Fernwärmeanlagen konzipiert wurde. Es ermöglicht eine präzise Regelung von Flüssigkeitsströmen und ist für einen Temperaturbereich von 2 bis 120 °C ausgelegt. Das Ventil ist kompatibel mit verschiedenen Danfoss Stellantrieben wie AMV(E)130(H), AMV(E)140(H), AMV(E)13SU, TWA-ZL und ABNM A5(LIN).

Welche Stellantriebe sind mit dem Danfoss 3-Wege-Ventil VZL 3 kompatibel?

Das Danfoss 3-Wege-Ventil VZL 3 ist speziell für die Kombination mit den Danfoss Stellantrieben AMV(E)130(H), AMV(E)140(H), AMV(E)13SU, TWA-ZL und ABNM A5(LIN) vorgesehen. Diese Kompatibilität ermöglicht eine flexible Integration in bestehende oder neue Regelsysteme und stellt eine zuverlässige Steuerung der Medienströme sicher.

Aus welchen Materialien besteht das Danfoss 3-Wege-Ventil VZL 3?

Das Gehäuse des Ventils besteht aus entzinkungsfreiem Messing (CuZn36Pb2As), was eine hohe Korrosionsbeständigkeit und Langlebigkeit bietet. Die Ventilstange ist aus rostfreiem Edelstahl gefertigt, während der Kegel ebenfalls aus entzinkungsfreiem Messing besteht. Eine Stopfbuchse aus EPDM sorgt für eine zuverlässige Abdichtung. Eine aufgeschraubte Kunststoffkappe zur Mengenbegrenzung ist für den Betrieb ohne elektrischen Stellantrieb im Lieferumfang enthalten.

Welche technischen Leistungsmerkmale bietet das Danfoss 3-Wege-Ventil VZL 3?

Das Ventil arbeitet mit einer Nenndruckstufe von PN 16 und einem Nenndurchmesser von DN 15. Die kvs-Werte betragen jeweils 0,25 m³/h für die Wege A-AB und B-AB. Die Ventil- und Mischungskennlinien sind linear, was eine gleichmäßige Durchflussregelung ermöglicht. Das Stellverhältnis liegt bei mindestens 1:50. Die Leckrate beträgt 0,05 % des kvs-Werts für den Weg A-AB und 1 % des kvs-Werts für den Weg B-AB. Die Anschlussgröße ist G1/2 mit Außengewinde nach ISO 228/1.

Technische Daten

• Nenndruckstufe: PN 16
• Nenndurchmesser: DN 15
• kvs-Wert (A-AB): 0,25 m³/h
• kvs-Wert (B-AB): 0,25 m³/h
• Temperaturbereich: 2 bis 120 °C
• Stellverhältnis: min. 1:50
• Leckrate (A-AB): 0,05 % von kvs
• Leckrate (B-AB): 1 % des kvs-Werts
• Anschlussgröße: G1/2
• Max. Differenzdruck in geöffneter Stellung: 25

Das Danfoss 3-Wege-Ventil VZL 3 DN 15 bietet eine zuverlässige und präzise Regelung von Durchflussmengen in Heizungs- und Fernwärmeanlagen. Mit einem kvs-Wert von 0,25 m³/h, einer Nenndruckstufe von PN 16 und einem breiten Temperaturbereich von 2 bis 120 °C ist es für vielfältige Anwendungen geeignet und ermöglicht eine flexible Steuerung in Verbindung mit verschiedenen Stellantrieben.

Lieferumfang

• 1x Danfoss 3-Wege-Ventil VZL 3 DN 15
• 1x Kunststoffkappe für Mengenbegrenzung
