Beschreibung

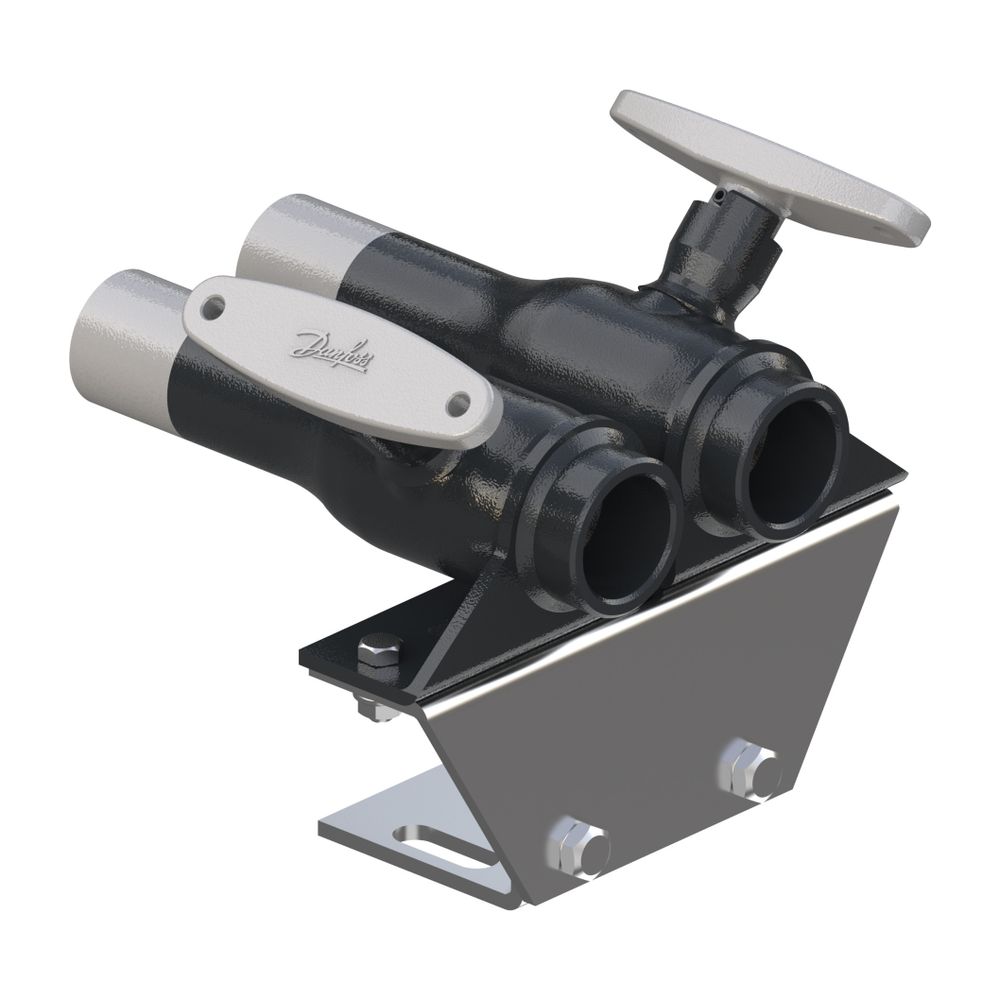

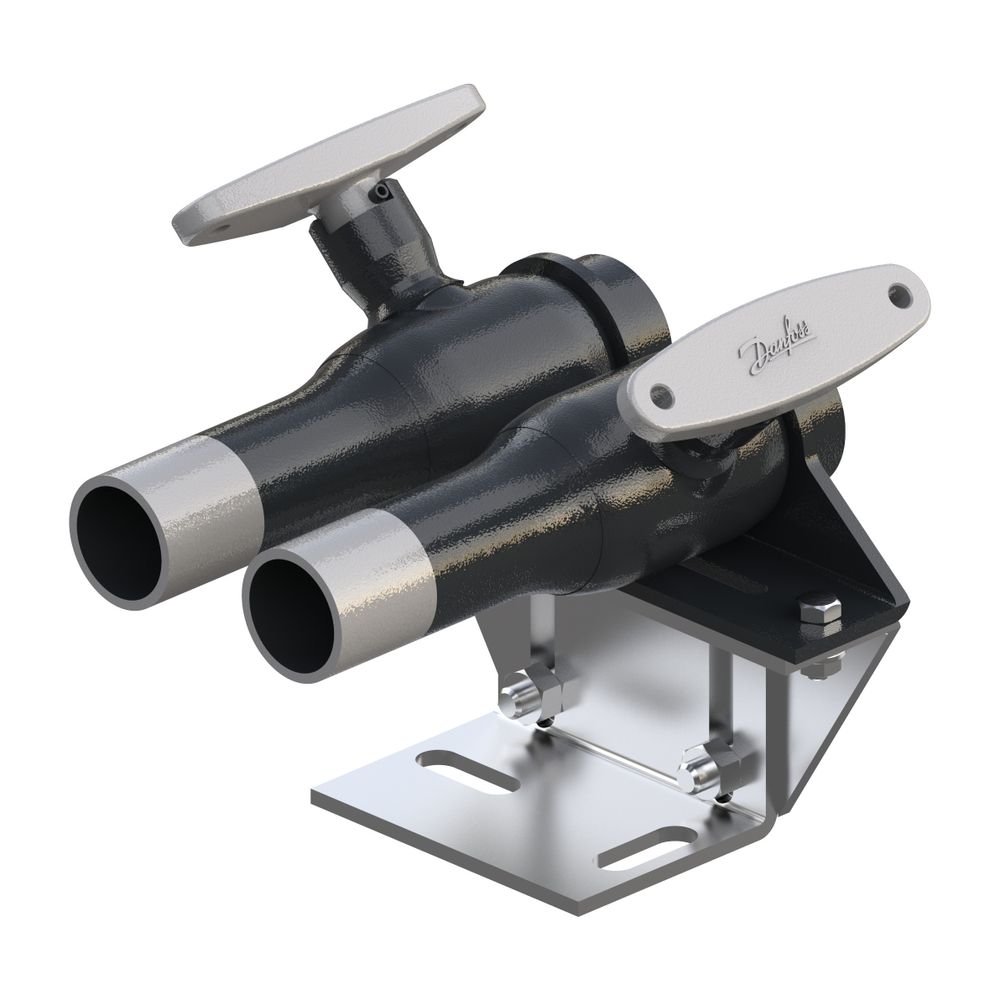

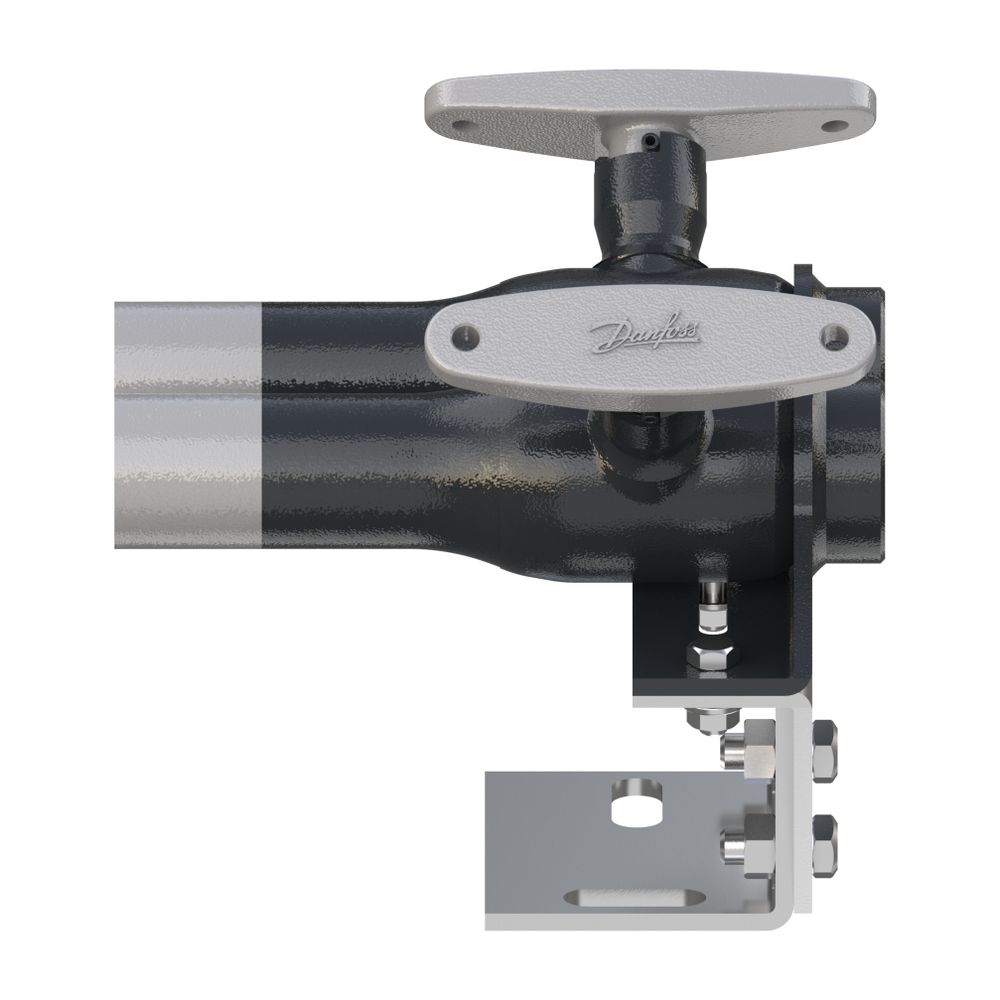

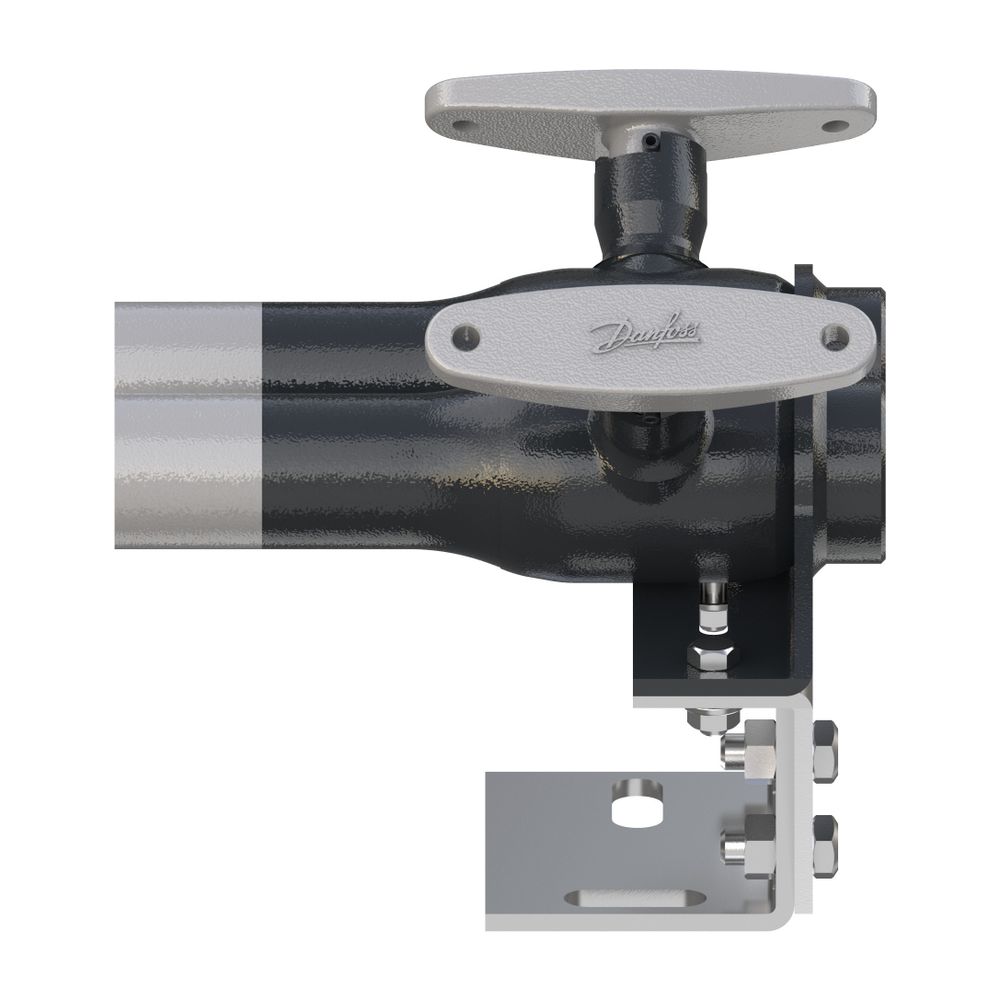

Danfoss Kugelhahn Typ JIP 140.17 DR DN 25, Kvs 34m3/h, PN 40, Außengewinde und Innengewinde (AE - IG)
Der Danfoss Kugelhahn Typ JIP 140.17 DR DN 25 ist ein robuster Zwillingshahn, konzipiert für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen. Mit einem Kvs-Wert von 34 m3/h und einer Druckstufe von PN 40 ist er für anspruchsvolle Anwendungen geeignet. Die Anschlüsse erfolgen über Anschweißende und Innengewinde, und das vollverschweißte Gehäuse ist wartungsfrei.
Wie ist der Danfoss Kugelhahn konstruiert und welche Materialien werden verwendet?
Der Kugelhahn verfügt über ein vollverschweißtes, einteiliges Gehäuse aus Stahl (P 235 GH, ähnlich St. 37), das wartungsfrei ist. Die massiven Kugeln sind aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088, ähnlich 1.4301) gefertigt und besitzen einen zylindrischen Durchgang mit reduziertem Querschnitt. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Packungen aus Polytetrafluorethylen (PTFE) und Graphit an der Schaltwelle. Die Schaltwelle selbst besteht aus rostfreiem Stahl (X10CrNiS 18-9 nach EN 10088, ähnlich 1.4305), und die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE).
Welche Merkmale bietet der Kugelhahn für den Einsatz in Systemen?
Dieser Danfoss Kugelhahn ist speziell für Heizungs-, Kälte- und Fernwärmesysteme ausgelegt. Er ist mit einer Schaltwellenverlängerung zur Isolierung gemäß EnEV ausgestattet. Die Betätigung erfolgt manuell über einen Handhebel mit T-Griff. Die Nennweite beträgt DN 25 und die Baulänge 165 mm. Die Ausführung ist gerade, was die Integration in Rohrleitungssysteme erleichtert. Der Kugelhahn ist nicht mit einem Volldurchgang ausgestattet.
Wie wird die Qualität und Sicherheit des Kugelhahns sichergestellt?
Alle Danfoss Kugelhähne Typ JIP werden umfassenden Druck-, Funktions- und Dichtheitsprüfungen nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen. Dies stellt die Zuverlässigkeit und Betriebssicherheit im Einsatz sicher. Die maximale Mediumtemperatur beträgt 180 °C. Der Kugelhahn ist nicht feuerfest, fettfrei oder medizinisch sauber und verfügt über keine zusätzlichen Ausstattungen wie Ablassmöglichkeit, Entleerungsventil oder Rückschlagklappe.
Technische Daten
- Nennweite: DN 25
- Kvs-Wert: 34 m3/h
- Nenndruck: PN 40
- Baulänge: 165 mm
- Maximale Mediumtemperatur: 180 °C
- Anschlüsse: Anschweißende - Innengewinde
- Werkstoff Gehäuse: Stahl (P 235 GH)
- Material Kugel: Rostfreier Stahl (X5CrNi 18-10)
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Betätigungsart: Handhebel T-Griff
Der Danfoss Kugelhahn Typ JIP 140.17 DR DN 25 bietet eine robuste und wartungsfreie Lösung für anspruchsvolle Heizungs-, Kälte- und Fernwärmesysteme. Mit einer Nennweite von DN 25, einem Kvs-Wert von 34 m3/h und einem Nenndruck von PN 40 ist er für hohe Anforderungen an Durchfluss und Belastbarkeit ausgelegt. Die Temperaturbeständigkeit bis 180 °C und die geprüfte Qualität machen ihn zu einer zuverlässigen Komponente für den professionellen Einsatz.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-IW-TW, Zwei |
| Hersteller-Artikelnummer | 065N7036 |
| Hersteller | Danfoss |
| Anschluss 1 | Innengewinde (metrisch) |
| Anschluss 2 | Innengewinde (metrisch) |
| Artikelnummer | DANFOSS-065N7036 |
| Ausführung | gerade |
| Bedienung | T-Griff |
| Druckstufe Artikel | PN 40 |
| Druckstufe Flansch | PN 40 |
| EAN-13 | 5702421068915 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 2,913 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material sekundäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 40 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
