Beschreibung

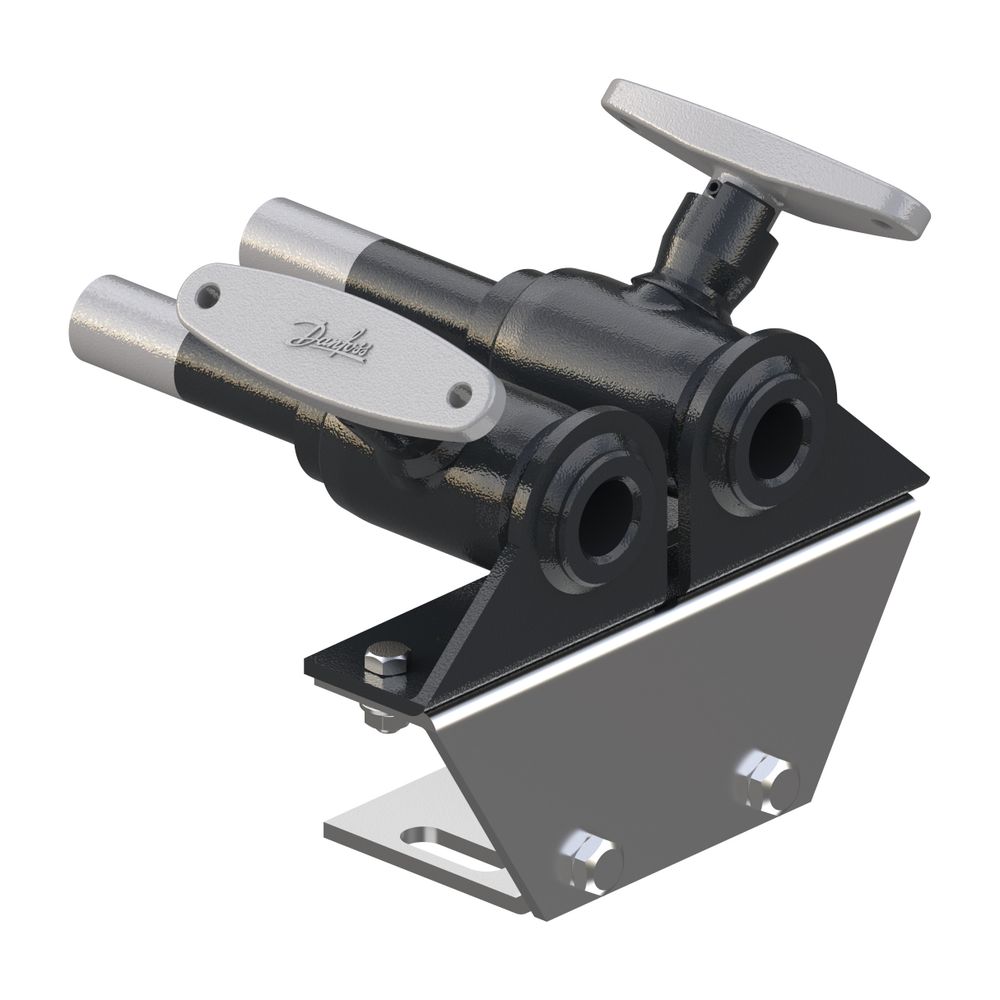

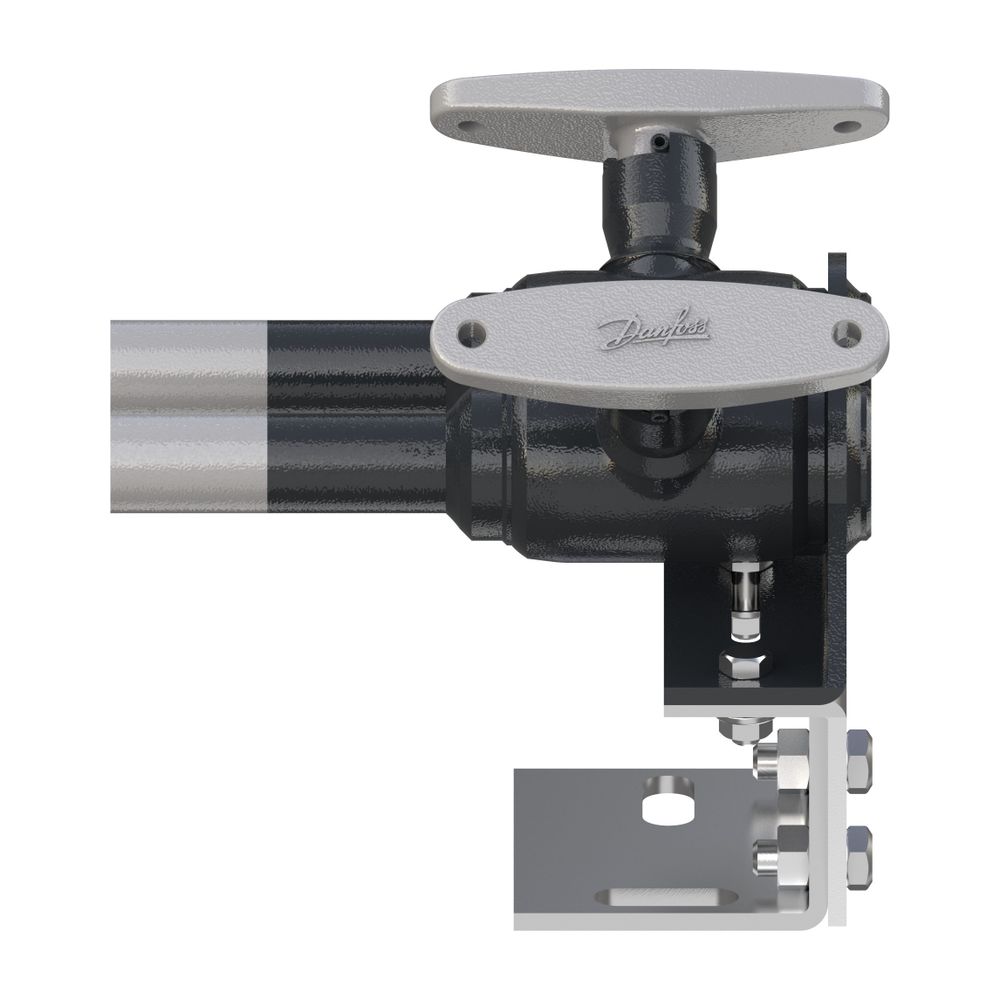

Danfoss Kugelhahn Typ JIP 140.17 DR DN 15, Kvs 11m3/h, PN 40, Außengewinde und Innengewinde (AE - IG)
Der Danfoss Kugelhahn Typ JIP 140.17 DR DN 15 ist eine robuste und wartungsfreie Lösung für Heizungs-, Kälte- und Fernwärmesysteme. Mit einem Kvs-Wert von 11 m³/h und einer Druckstufe von PN 40 ist dieser Kugelhahn für anspruchsvolle Anwendungen bis zu einer maximalen Mediumtemperatur von 180 Grad Celsius ausgelegt. Er verfügt über Anschweißende und Innengewinde als Anschlüsse und wird über einen Handhebel mit T-Griff betätigt.
Wie ist der Danfoss Kugelhahn konstruiert und welche Materialien werden verwendet?
Der Kugelhahn zeichnet sich durch ein vollverschweißtes Gehäuse aus Stahl (P 235 GH, ähnlich St. 37) aus, das eine hohe Beständigkeit und Wartungsfreiheit ermöglicht. Die Kugel besteht aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088), während die Schaltwelle aus X10CrNiS 18-9 gefertigt ist. Für eine zuverlässige Abdichtung zur Atmosphäre sorgen alterungsbeständige und wartungsfreie Polytetrafluorethylen (PTFE)- und Graphitpackungen. Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen gefertigt. Eine Schaltwellenverlängerung zur Isolierung gemäß EnEV ist integriert. Die massiven Kugeln sind mit einem zylindrischen Durchgang versehen.
Für welche Anwendungen ist der Danfoss Kugelhahn JIP 140.17 geeignet?
Dieser Kugelhahn ist speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert. Er bietet einen zylindrischen Durchgang und wird manuell über einen T-Griff bedient. Alle Danfoss Kugelhähne des Typs JIP werden umfassenden Druck-, Funktions- und Dichtheitsprüfungen nach EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen, was die Betriebssicherheit unterstreicht. Der Kugelhahn ist in gerader Ausführung erhältlich.
Technische Daten
- Nennweite: DN 15
- Kvs-Wert: 11 m³/h
- Nenndruck: PN 40
- Maximale Mediumtemperatur: 180 °C
- Baulänge: 160 mm
- Betätigungsart: Handhebel T-Griff
- Werkstoff Gehäuse: Stahl (P 235 GH)
- Material Kugel: rostfreier Stahl (X5CrNi 18-10)
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Anschlüsse: Anschweißende - Innengewinde
- Volldurchgang: Nein
- Max. Druckunterschied bei 20 °C: 40
Der Danfoss Kugelhahn Typ JIP 140.17 DR bietet eine robuste und langlebige Lösung für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen. Seine Konstruktion aus Stahl und rostfreiem Stahl, kombiniert mit PTFE-Dichtungen, trägt zu einer hohen Beständigkeit bei. Mit einer Nennweite von DN 15, einem Kvs-Wert von 11 m³/h und einem Nenndruck von PN 40 ist dieser Kugelhahn für den dauerhaften Einsatz bei Medientemperaturen bis 180 °C ausgelegt.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-IW-TW, Zwei |
| Hersteller-Artikelnummer | 065N7032 |
| Hersteller | Danfoss |
| Anschluss 1 | Innengewinde (metrisch) |
| Anschluss 2 | Innengewinde (metrisch) |
| Artikelnummer | DANFOSS-065N7032 |
| Ausführung | gerade |
| Bedienung | T-Griff |
| Druckstufe Artikel | PN 40 |
| Druckstufe Flansch | PN 40 |
| EAN-13 | 5702421068892 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 2,57 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material sekundäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 40 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
