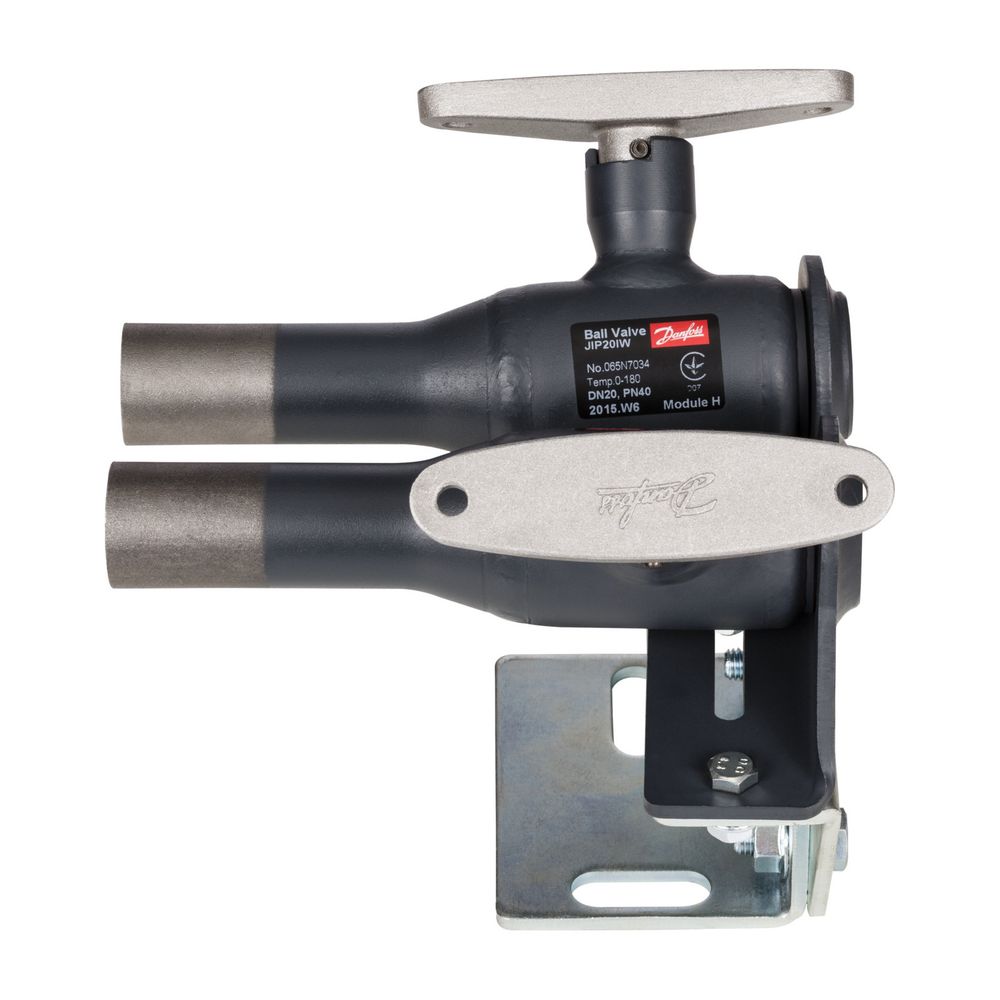

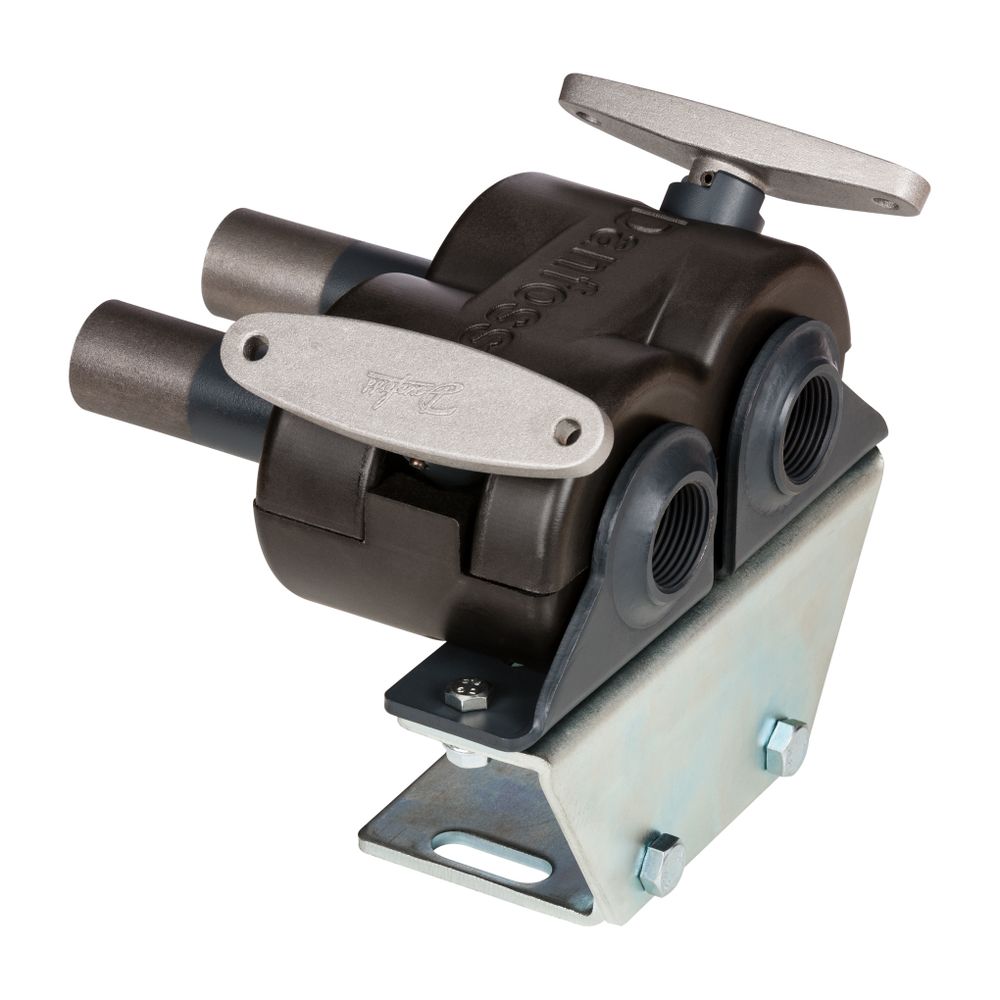

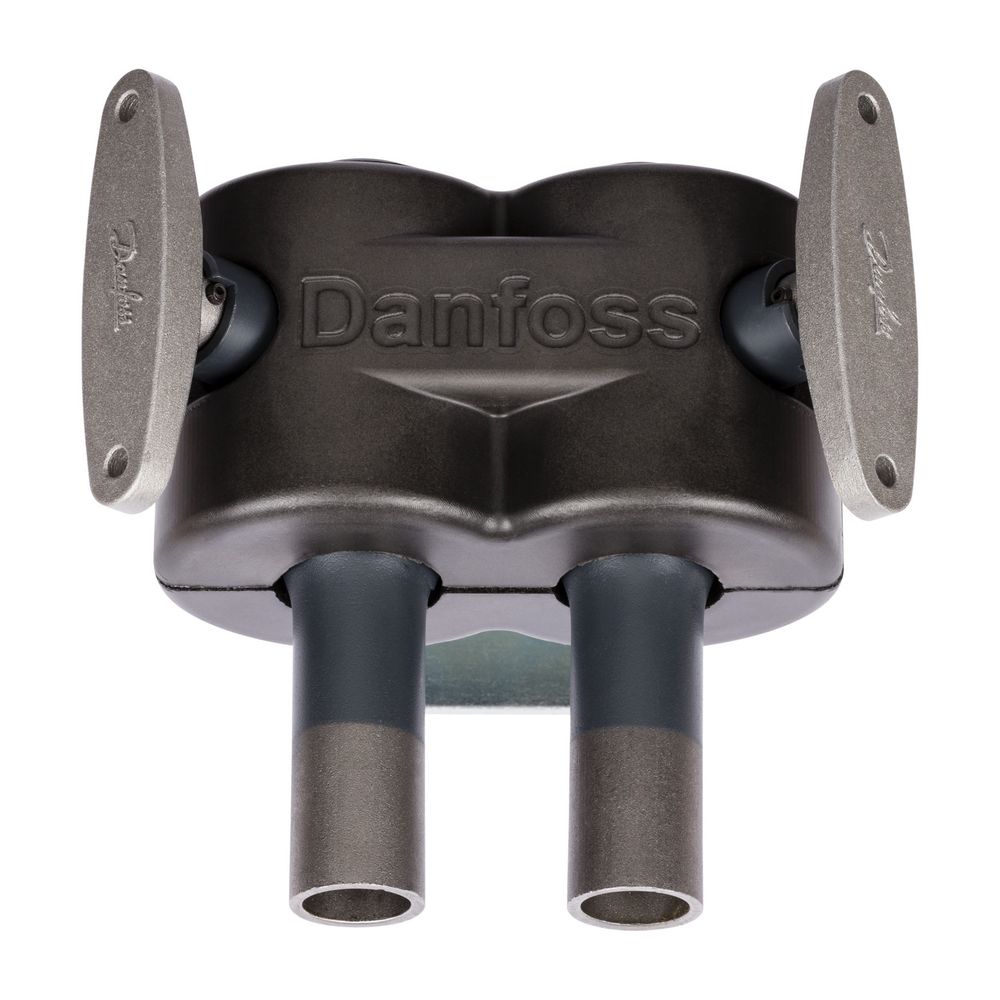

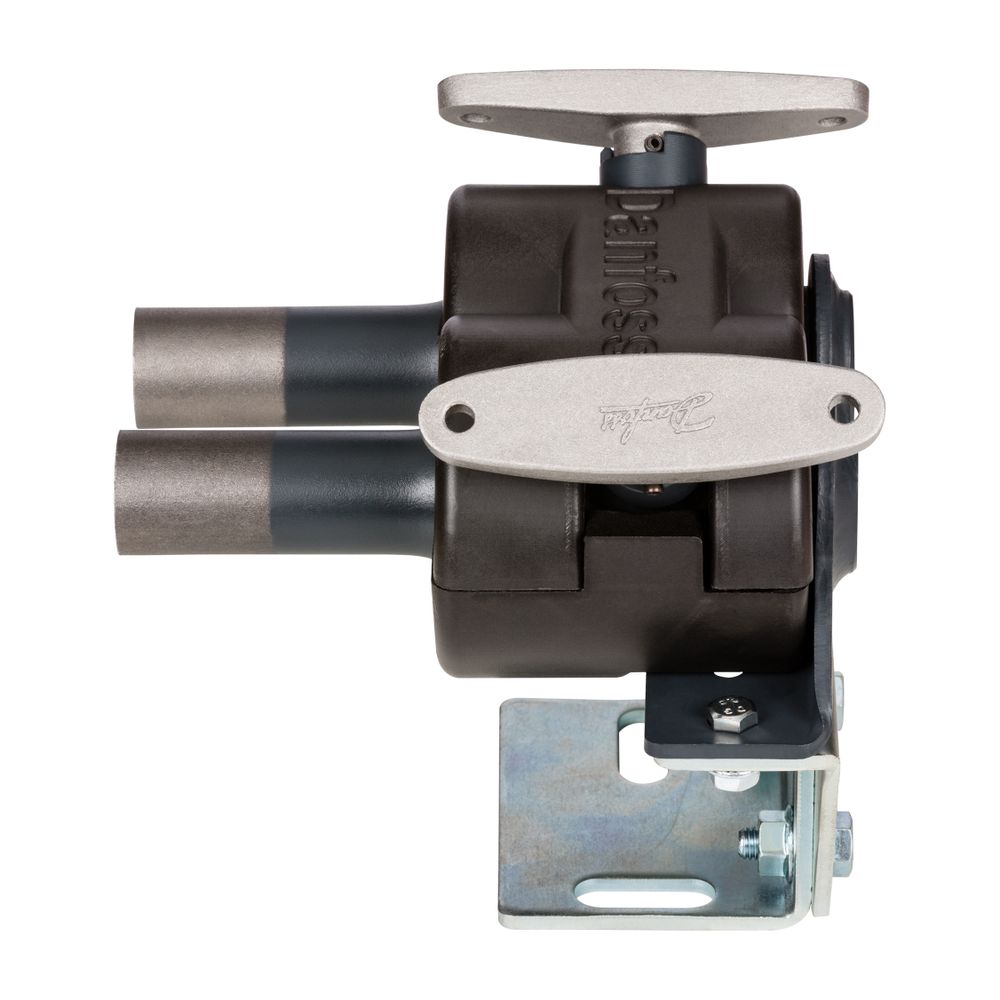

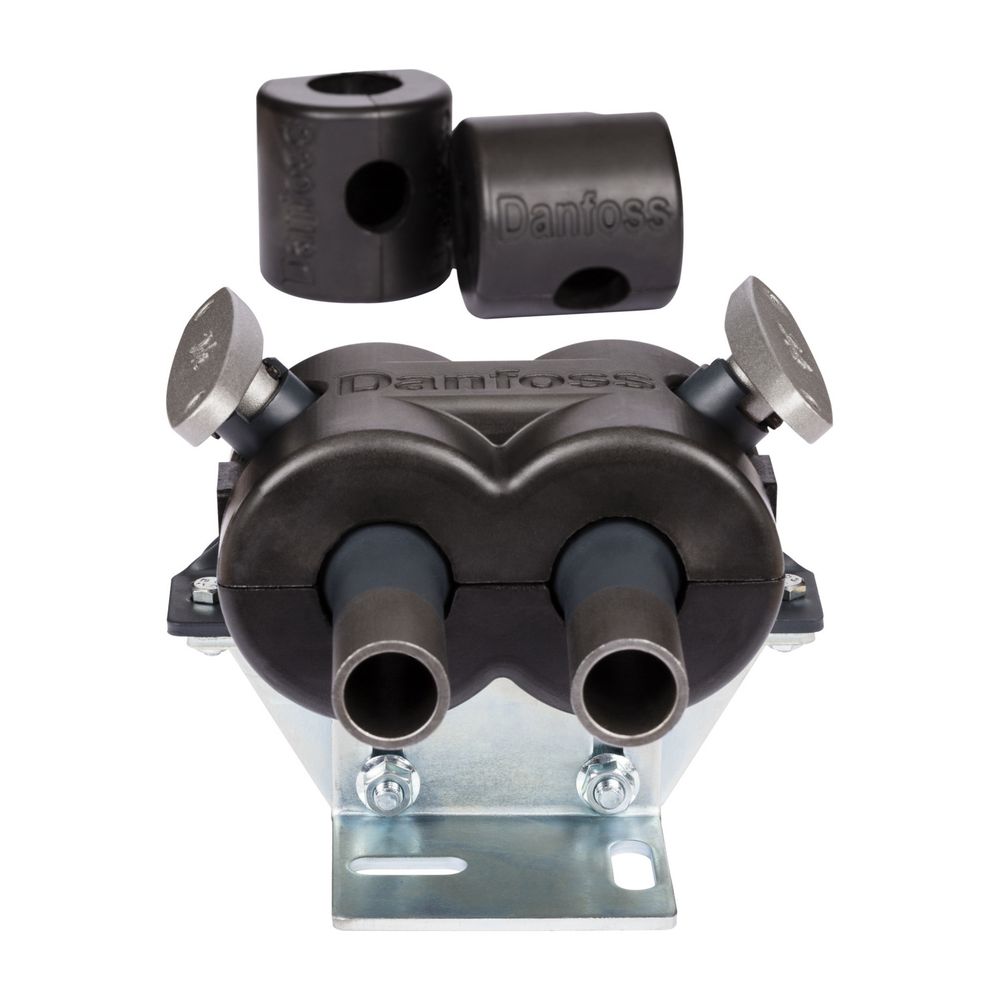

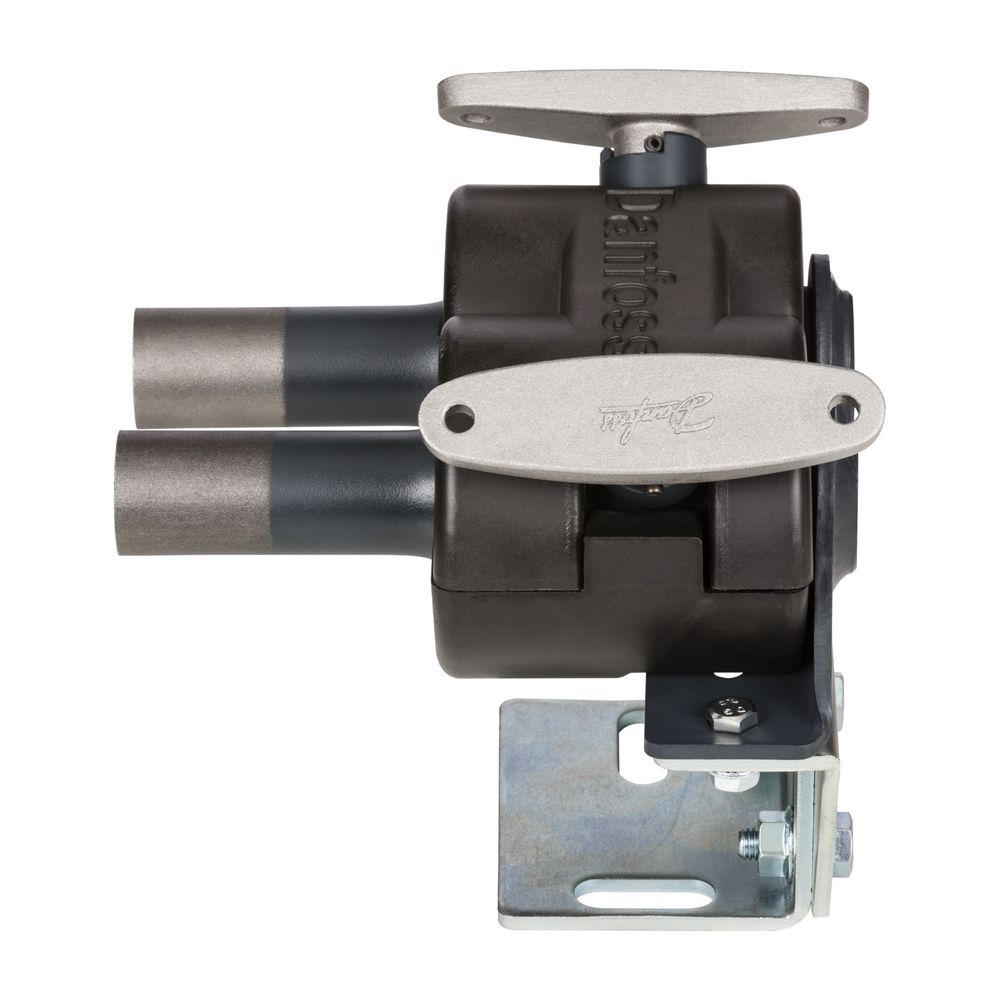

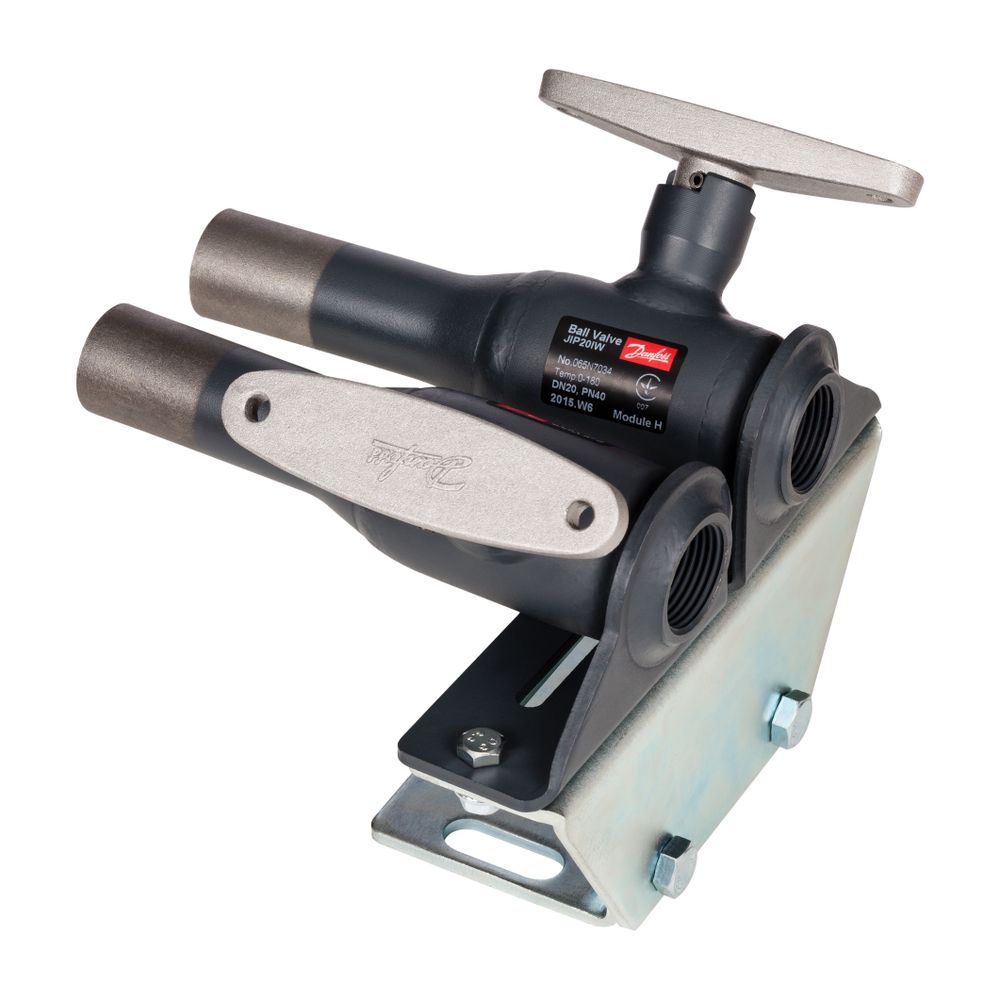

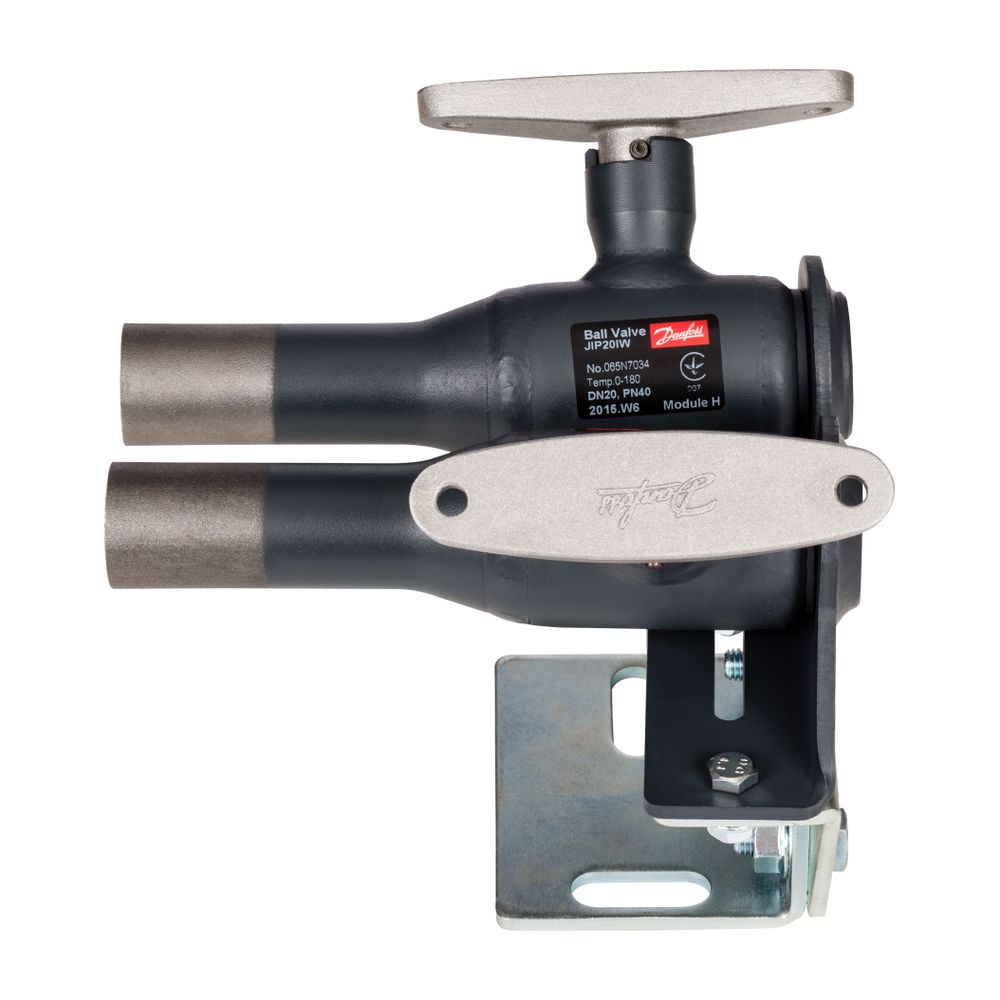

Danfoss Kugelhahn JIP-IW-TW 140.17 DR, PN 40, Anschweißende und Innengewinde
2 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Nennweite
Beschreibung
Danfoss Kugelhahn JIP-IW-TW 140.17 DR, DN 20, Kvs 15m3/h, PN 40, Anschweißende und Innengewinde, 065N7034
Der Danfoss Kugelhahn Typ JIP 140.17 DR ist ein robuster Zwillingshahn, der speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen entwickelt wurde. Mit einer Nennweite von DN 20 und einem Nenndruck von PN 40 ist dieses Modell für anspruchsvolle Anwendungen konzipiert. Er verfügt über Anschlüsse mit Anschweißende und Innengewinde und ist für Medientemperaturen bis maximal 180 Grad Celsius geeignet.
Für welche Anwendungen ist der Danfoss Kugelhahn JIP 140.17 DR geeignet?
Der Kugelhahn Typ JIP 140.17 DR von Danfoss ist als Zwillingshahn eine zuverlässige Komponente für Heizungs-, Kälte- und Fernwärmesysteme. Sein vollverschweißtes Gehäuse und die hochwertigen Materialien stellen eine dauerhafte Funktion in diesen anspruchsvollen Umgebungen sicher. Die integrierte Schaltwellenverlängerung ermöglicht eine effektive Isolierung gemäß den Anforderungen der EnEV.
Welche Materialien werden für den Danfoss Kugelhahn verwendet?
Das Gehäuse und die Schweißenden des Kugelhahns bestehen aus Stahl P 235 GH (ähnlich St. 37), was eine hohe Beständigkeit sicherstellt. Die Kugel und die Schaltwelle sind aus rostfreiem Stahl (X5CrNi 18-10 bzw. X10CrNiS 18-9 nach EN 10088) gefertigt. Für die Sitzringe kommt kohlegefülltes Polytetrafluorethylen (PTFE) zum Einsatz, während die Dichtungen an der Schaltwelle aus Polytetrafluorethylen (PTFE) und Graphit bestehen. Diese Materialkombination trägt zur Langlebigkeit und Wartungsfreiheit des Hahns bei.
Welche technischen Merkmale zeichnen den Kugelhahn aus?
Der Danfoss Kugelhahn JIP 140.17 DR ist mit einem reduzierten Durchgang und massiven Kugeln mit zylindrischem Durchgang ausgestattet. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Polytetrafluorethylen- und Graphitpackungen. Die Betätigung erfolgt über einen Handhebel mit T-Griff. Jeder Kugelhahn wird einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen. Die Baulänge beträgt 160 mm und der Kvs-Wert liegt bei 15 m³/h.
Technische Daten
- Nennweite: DN 20
- Kvs-Wert: 15 m³/h
- Nenndruck: PN 40
- Baulänge: 160 mm
- Maximale Medientemperatur: 180 °C
- Betätigungsart: Handhebel T-Griff
- Werkstoff Gehäuse: Stahl (P 235 GH)
- Werkstoff Kugel: rostfreier Stahl (X5CrNi 18-10)
- Werkstoff Kugeldichtung: Polytetrafluorethylen (PTFE)
- Anschlüsse: Anschweißende - Innengewinde
Der Danfoss Kugelhahn Typ JIP 140.17 DR mit einer Nennweite von DN 20 und einem Nenndruck von PN 40 bietet als Zwillingshahn eine zuverlässige und langlebige Lösung für Heizungs-, Kälte- und Fernwärmeanwendungen. Seine robuste Stahlkonstruktion, die hochwertigen Polytetrafluorethylen-Dichtungen und die Eignung für Temperaturen bis 180 °C machen ihn zu einer effizienten Komponente in anspruchsvollen Systemen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-IW-TW, Zwei |
| Hersteller-Artikelnummer | 065N7034 |
| Hersteller | Danfoss |
| Anschluss 1 | Innengewinde (metrisch) |
| Anschluss 2 | Innengewinde (metrisch) |
| Artikelnummer | DANFOSS-065N7034 |
| Ausführung | gerade |
| Bedienung | T-Griff |
| Druckstufe Artikel | PN 40 |
| Druckstufe Flansch | PN 40 |
| EAN-13 | 5702421068908 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 2,553 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material sekundäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 40 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Unterliegt EU Trinkwasserverordnung | Nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | DE66490570 |
