Beschreibung

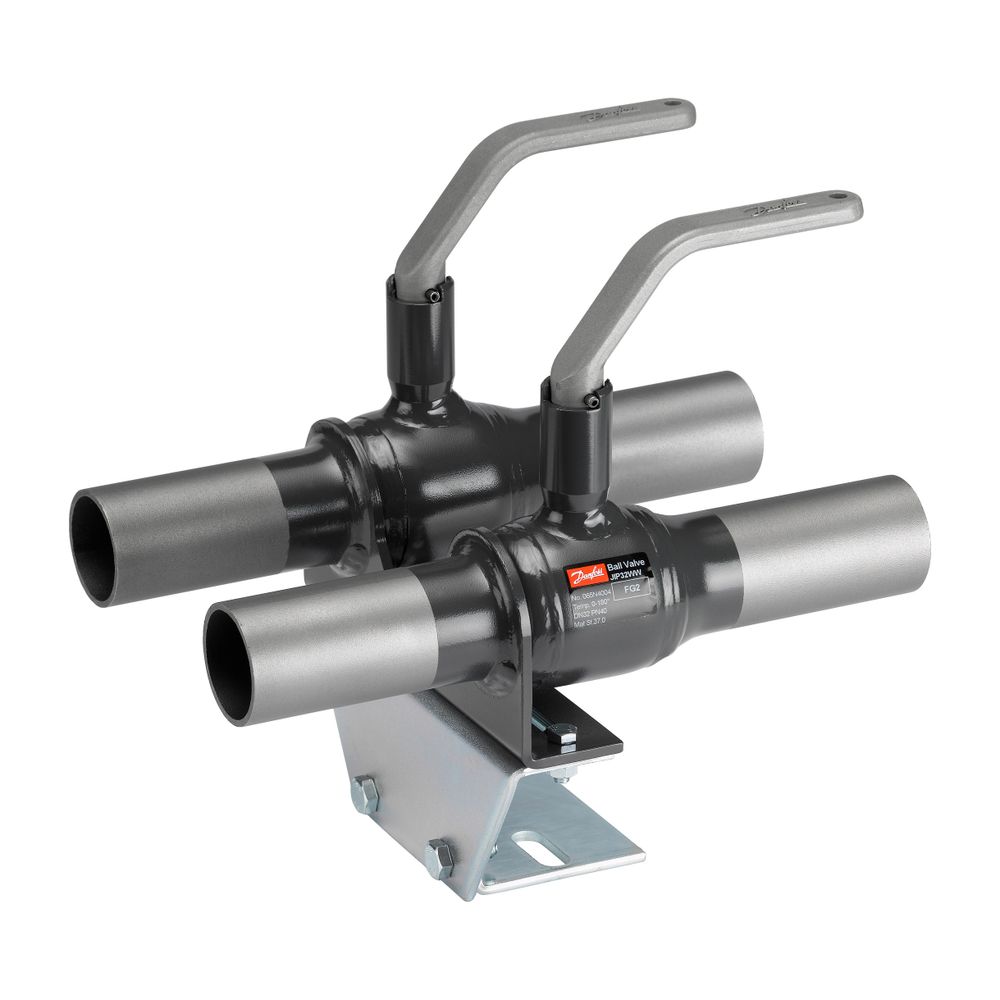

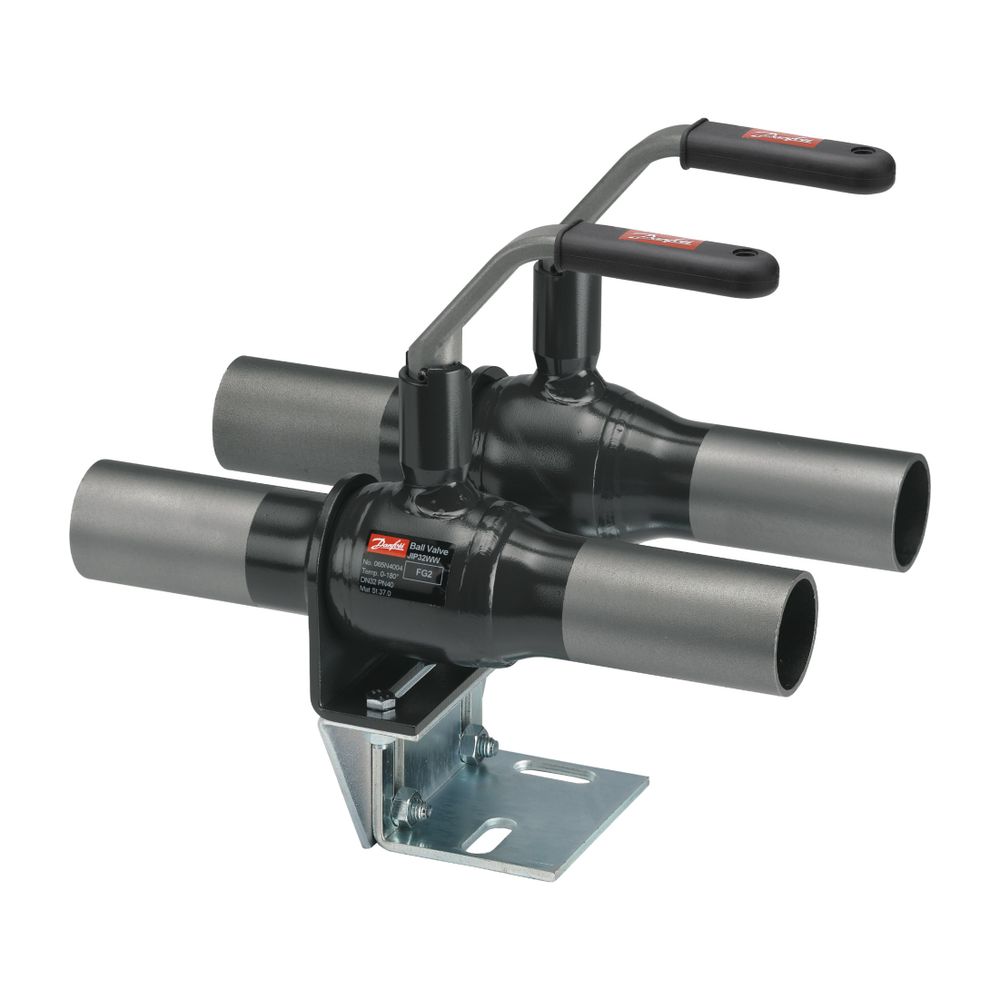

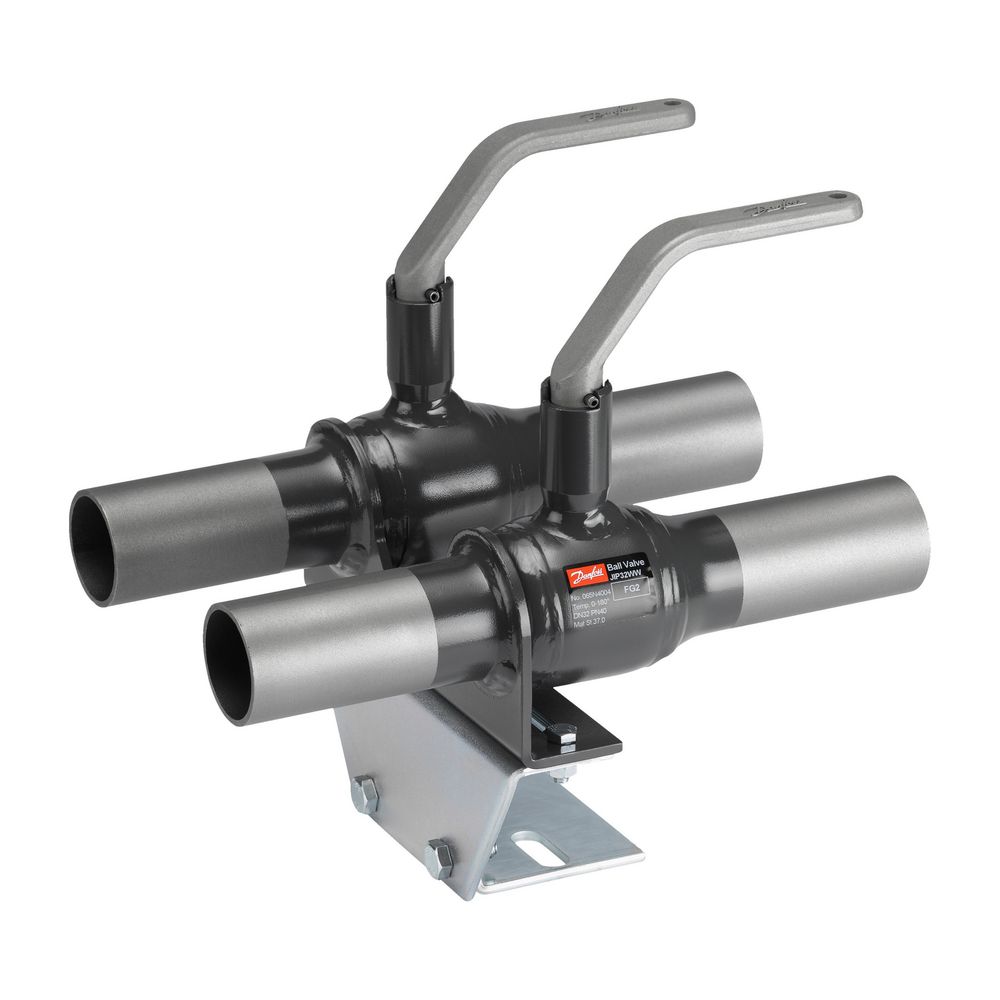

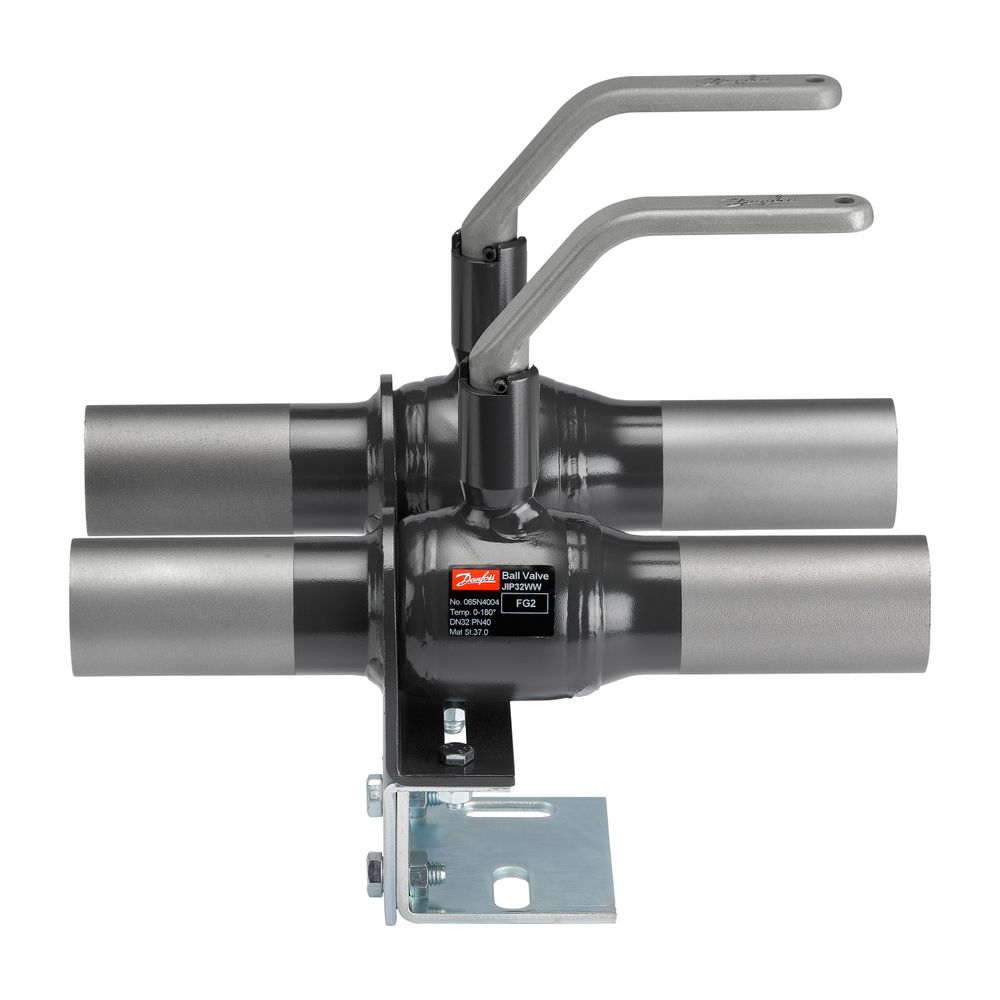

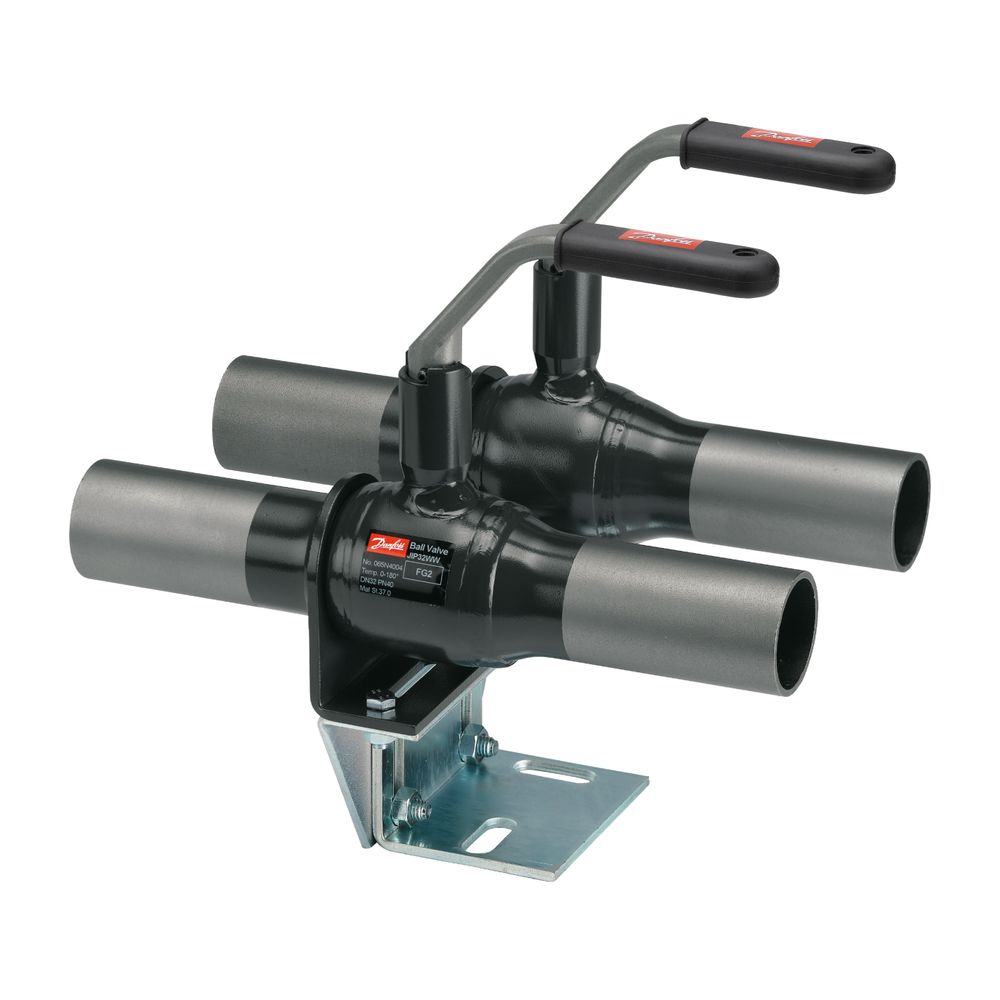

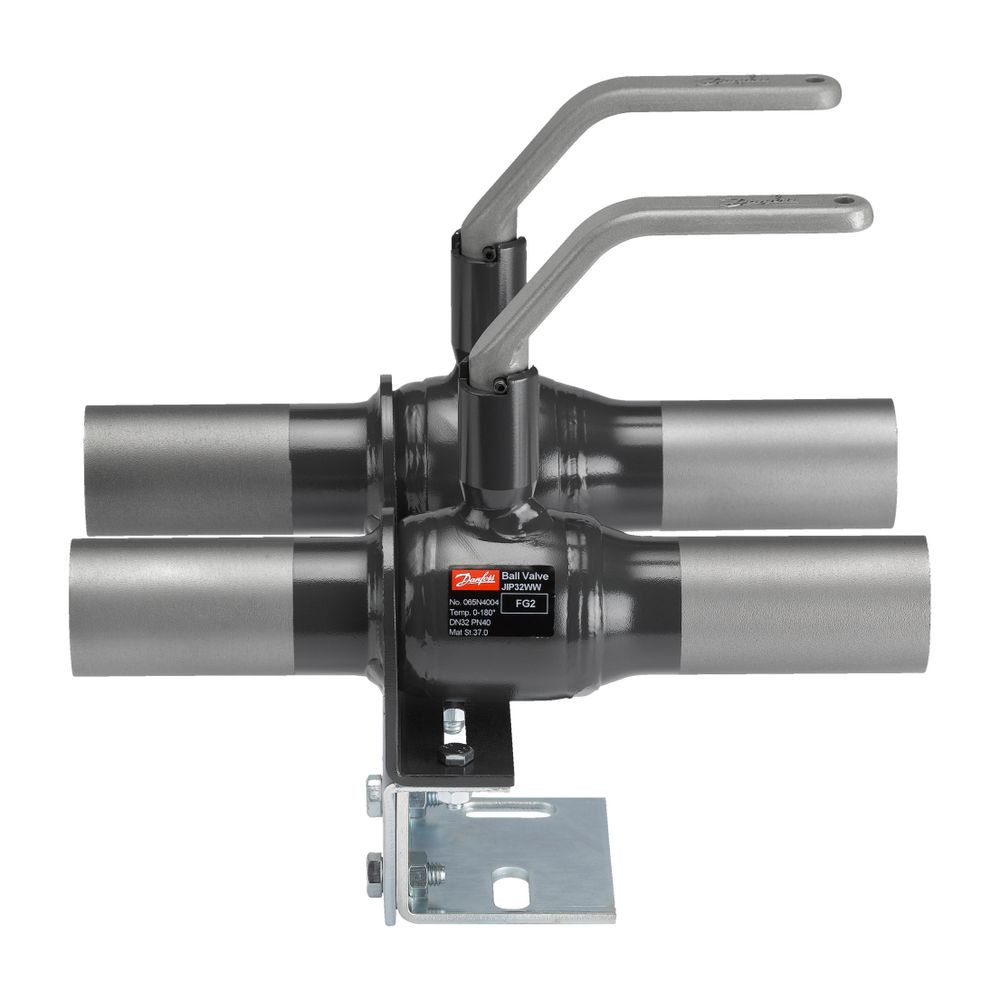

Danfoss Kugelhahn Typ JIP 140.17 DN 32, Kvs 52m3/h, PN 40, Anschweissende beidseitig (AE-AE)
Der Danfoss Kugelhahn Typ JIP 140.17 DN 32 ist eine robuste und wartungsfreie Lösung für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen. Mit einem Kvs-Wert von 52 m3/h und einem Nenndruck von PN 40 ist dieser Kugelhahn für Medientemperaturen von bis zu 180 Grad Celsius ausgelegt. Die beidseitigen Anschweißenden (AE-AE) ermöglichen eine sichere und dauerhafte Integration in Rohrleitungssysteme.
Wie ist der Danfoss Kugelhahn Typ JIP 140.17 konstruiert?
Der Kugelhahn verfügt über ein vollverschweißtes, einteiliges Gehäuse aus Stahl (Werkstoff P 235 GH, ähnlich St. 37), das für hohe Druck- und Temperaturbelastungen ausgelegt ist. Die Kugel besteht aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088, ähnlich 1.4301) und besitzt einen reduzierten, zylindrischen Durchgang. Die Schaltwelle ist ebenfalls aus rostfreiem Stahl (X10CrNiS 18-9 nach EN 10088, ähnlich 1.4305) gefertigt und mit einer Schaltwellenverlängerung zur Isolierung gemäß EnEV ausgestattet.
Welche Materialien werden für den Kugelhahn verwendet?
Für das Gehäuse und die Schweißenden kommt P 235 GH (ähnlich St. 37) zum Einsatz. Die Kugel ist aus rostfreiem Stahl X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301) gefertigt, während die Schaltwelle aus rostfreiem Stahl X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305) besteht. Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) gefertigt. Für die Dichtungen an der Schaltwelle werden alterungsbeständige und wartungsfreie PTFE- und Graphitpackungen verwendet.
Wie wird die Dichtheit sichergestellt und welche Prüfungen erfolgen?
Die Abdichtung zur Atmosphäre wird durch alterungsbeständige und wartungsfreie PTFE- und Graphitpackungen an der Schaltwelle realisiert. Alle Danfoss Kugelhähne Typ JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen. Dies stellt die Betriebssicherheit des Ventils sicher.
Wie erfolgt die Bedienung und Installation?
Die Betätigung des Kugelhahns erfolgt über einen Handhebel in L-Form (T-Griff), der eine einfache Handhabung ermöglicht. Die Anschlüsse sind beidseitig als Anschweißenden ausgeführt, mit einer Baulänge von 260 mm. Die Nennweite beträgt DN 32. Für die Installation sind keine besondere Verarbeitungstechnik oder Spezialwerkzeuge nötig.
Technische Daten
- Nennweite: DN 32
- Kvs-Wert: 52 m3/h
- Nenndruck: PN 40
- Maximale Mediumtemperatur: 180 °C
- Baulänge: 260 mm
- Werkstoff Gehäuse: Stahl (P 235 GH)
- Werkstoff Kugel: Rostfreier Stahl (X5CrNi 18-10)
- Dichtungsmaterial: Polytetrafluorethylen (PTFE) und Graphit
- Betätigungsart: Handhebel L-Form
- Anschlussart: Anschweißende beidseitig (AE-AE)
Der Danfoss Kugelhahn Typ JIP 140.17 DN 32 bietet eine zuverlässige und langlebige Lösung für anspruchsvolle Heizungs-, Kälte- und Fernwärmeanlagen. Mit seiner robusten Bauweise, hochwertigen Werkstoffen und der geprüften Dichtheit ist er für Betriebsdrücke bis PN 40 und Temperaturen bis 180 Grad Celsius ausgelegt und ermöglicht eine sichere Steuerung des Mediums in Rohrleitungssystemen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-WW-TW |
| Hersteller-Artikelnummer | 065N4004 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N4004 |
| Ausführung | gerade |
| Bedienung | T-Griff |
| Druckstufe Artikel | PN 40 |
| Druckstufe Flansch | PN 40 |
| EAN-13 | 5702421654026 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 5,92 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material sekundäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 40 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
