Beschreibung

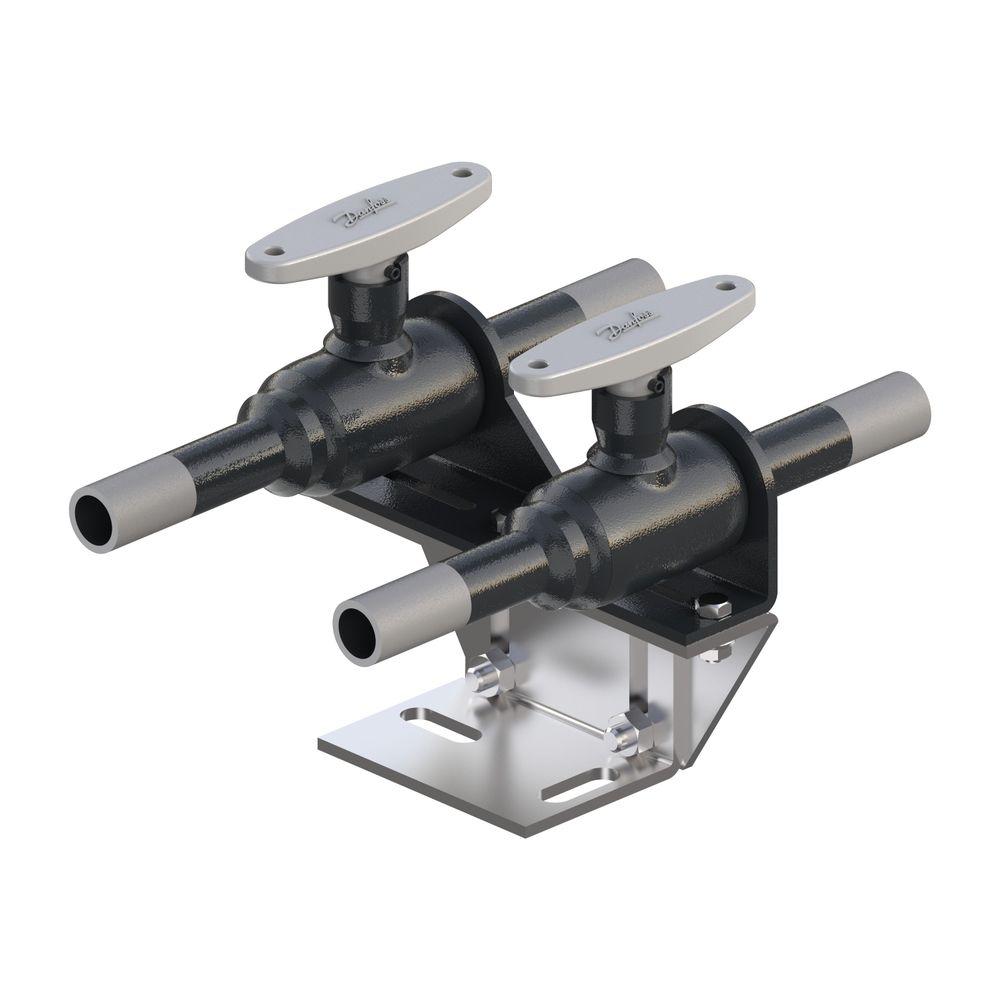

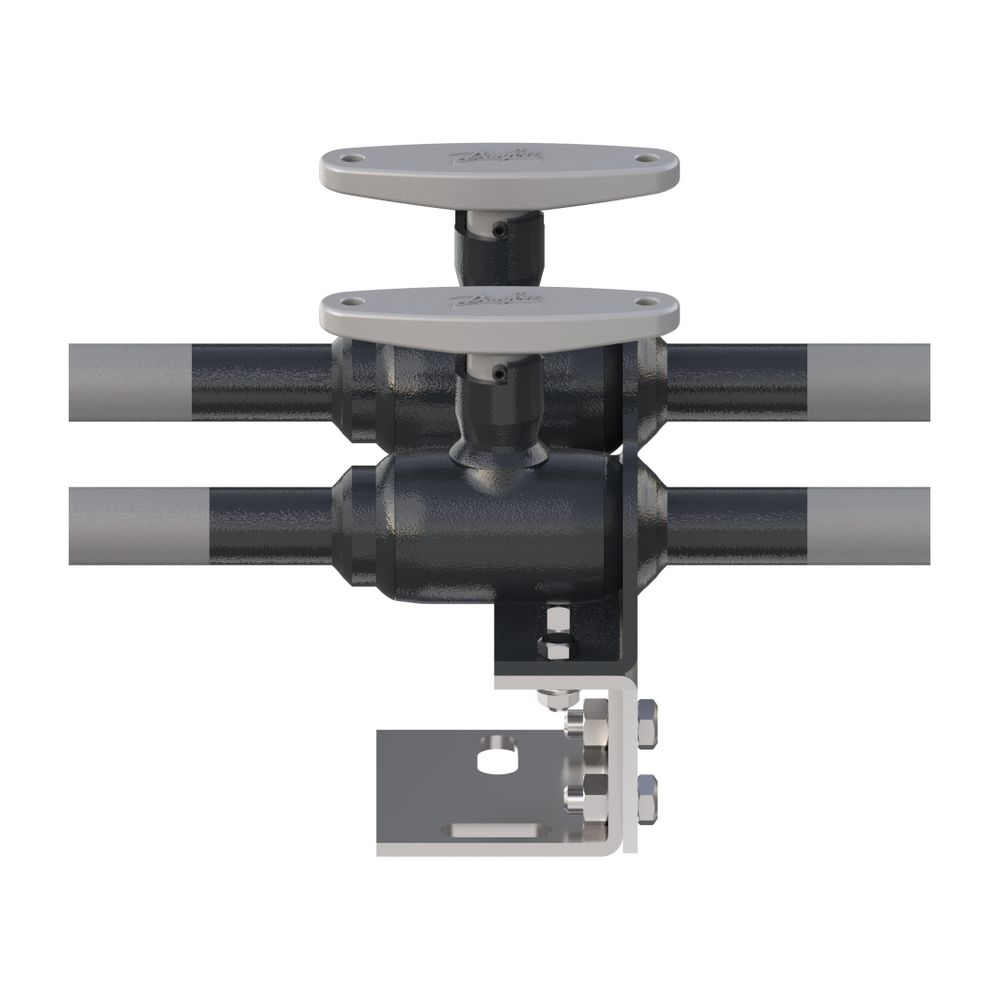

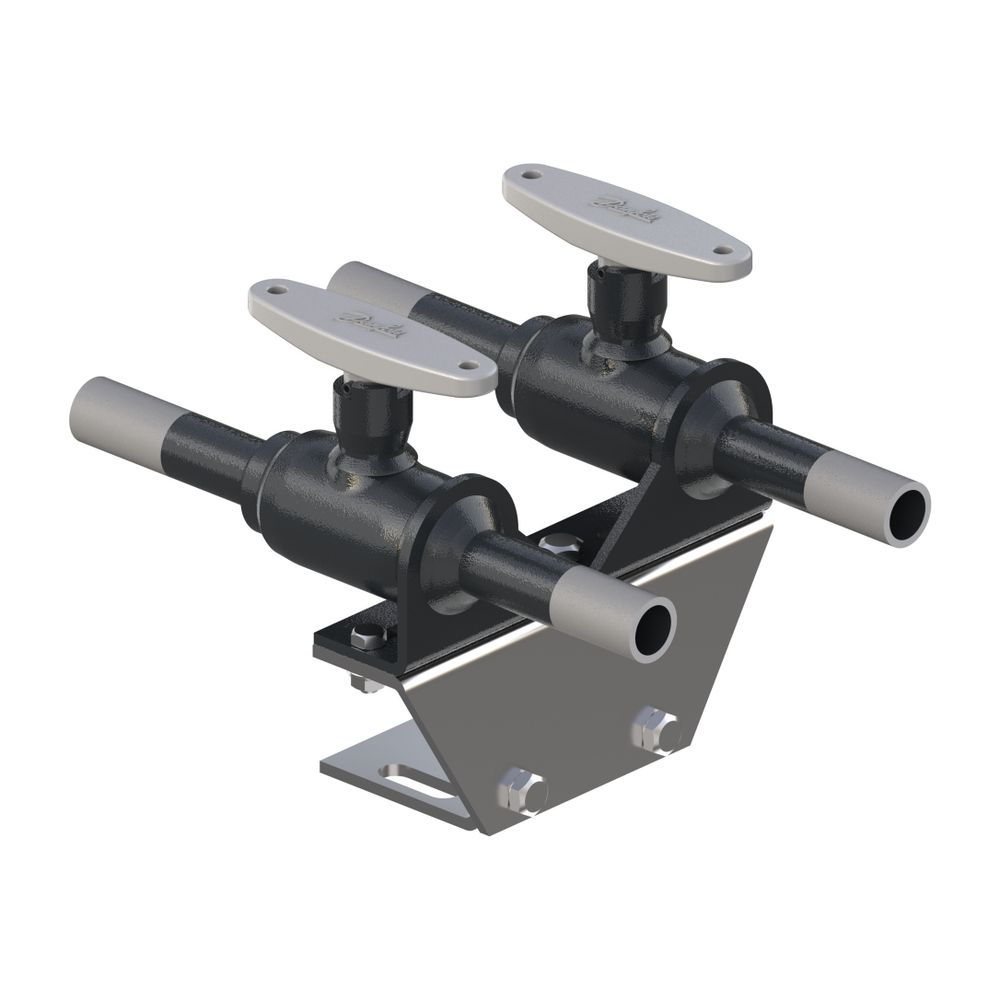

Danfoss Kugelhahn Typ JIP 140.17 DN 15, Kvs 11m3/h, PN 40, Anschweissende beidseitig (AE-AE)
Der Danfoss Kugelhahn Typ JIP 140.17 mit einer Nennweite von DN 15 und einem Kvs-Wert von 11 m³/h ist speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert. Dieses vollverschweißte, wartungsfreie Ventil ist für einen Nenndruck von PN 40 und eine maximale Mediumtemperatur von 180 Grad Celsius ausgelegt und verfügt über beidseitige Anschweißenden (AE-AE) für eine sichere Installation.
Wie ist der Kugelhahn konstruiert und welche Materialien werden verwendet?
Der Danfoss Kugelhahn Typ JIP 140.17 besitzt ein einteiliges, vollverschweißtes Gehäuse aus Stahl (P 235 GH, ähnlich St. 37), das für hohe Stabilität und Dichtheit sorgt. Die massive Kugel ist aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088, ähnlich 1.4301) gefertigt und weist einen zylindrischen Durchgang auf. Die Schaltwelle besteht ebenfalls aus rostfreiem Stahl (X10CrNiS 18-9 nach EN 10088, ähnlich 1.4305). Für die Sitzringe wird kohlegefülltes Polytetrafluorethylen (PTFE) verwendet, während die Abdichtung zur Atmosphäre durch alterungsbeständige und wartungsfreie PTFE- und Graphitpackungen an der Schaltwelle erfolgt.
Welche Funktionen und Eigenschaften bietet der Kugelhahn?
Dieser Kugelhahn ist wartungsfrei und verfügt über eine Schaltwellenverlängerung, die eine Isolierung gemäß der Energieeinsparverordnung (EnEV) ermöglicht. Alle Danfoss Kugelhähne Typ JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen, um die hohe Qualität und Betriebssicherheit zu bestätigen.
Wie erfolgt die Bedienung und welche Anschlussarten sind vorhanden?
Die Betätigung des Kugelhahns erfolgt manuell über einen Handhebel mit T-Griff, was eine einfache und präzise Steuerung ermöglicht. Die Anschlüsse sind beidseitig als Anschweißenden ausgeführt, was eine feste und dauerhafte Integration in Rohrleitungssysteme sicherstellt. Die Baulänge des Ventils beträgt 230 mm.
Technische Daten
- Nennweite: DN 15
- Kvs-Wert: 11 m³/h
- Nenndruck: PN 40
- Maximale Mediumtemperatur: 180 °C
- Baulänge: 230 mm
- Betätigungsart: Handhebel T-Griff
- Werkstoff Gehäuse: Stahl (P 235 GH)
- Werkstoff Kugel: Rostfreier Stahl (X5CrNi 18-10)
- Max. Druckunterschied bei 20 °C: 40
Der Danfoss Kugelhahn Typ JIP 140.17 bietet eine robuste und langlebige Lösung für den Einsatz in anspruchsvollen Heizungs-, Kälte- und Fernwärmeanlagen. Mit einem Kvs-Wert von 11 m³/h, einem Nenndruck von PN 40 und einer maximalen Betriebstemperatur von 180 Grad Celsius erfüllt er die Anforderungen an Zuverlässigkeit und Sicherheit in diesen Systemen. Die wartungsfreie Konstruktion und die geprüfte Dichtheit tragen zu einem sicheren Betrieb über lange Zeiträume bei.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-WW-TW |
| Hersteller-Artikelnummer | 065N4001 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N4001 |
| Ausführung | gerade |
| Bedienung | T-Griff |
| Druckstufe Artikel | PN 40 |
| Druckstufe Flansch | PN 40 |
| EAN-13 | 5702421653999 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 2,78 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material sekundäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 40 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
