Beschreibung

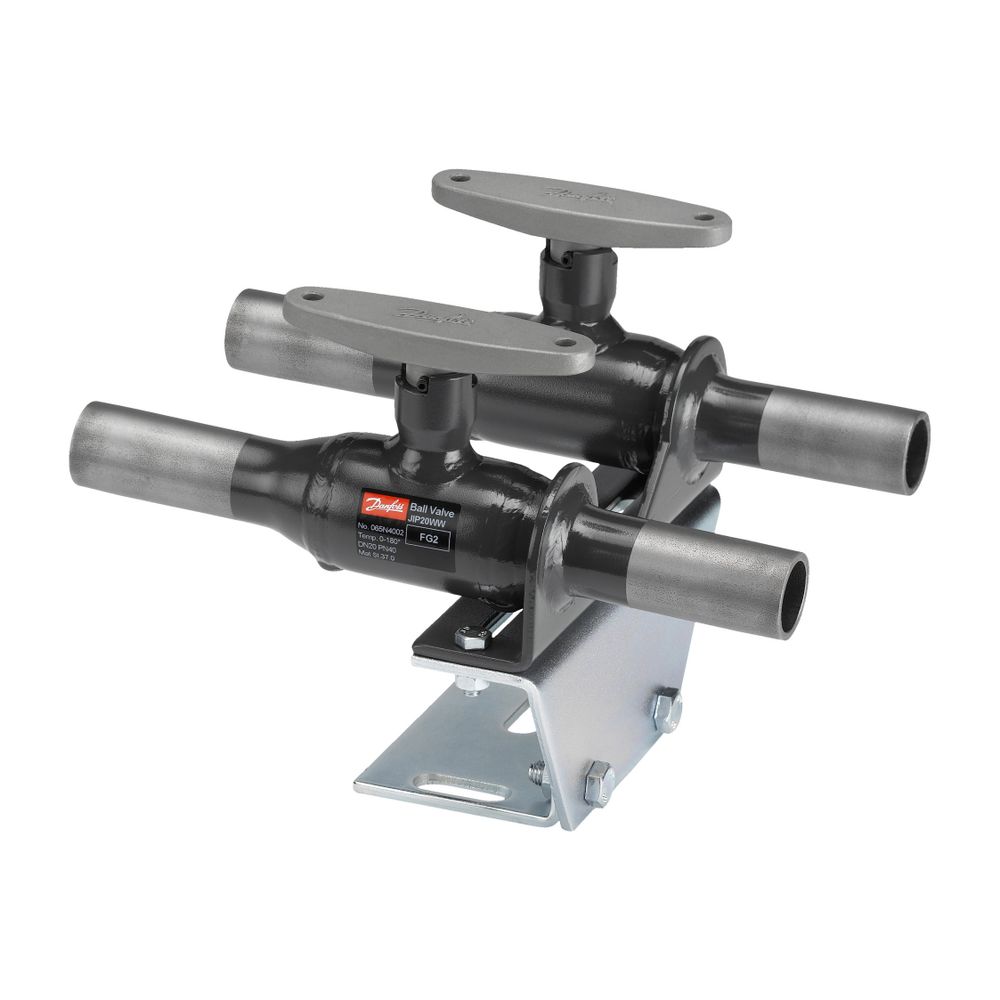

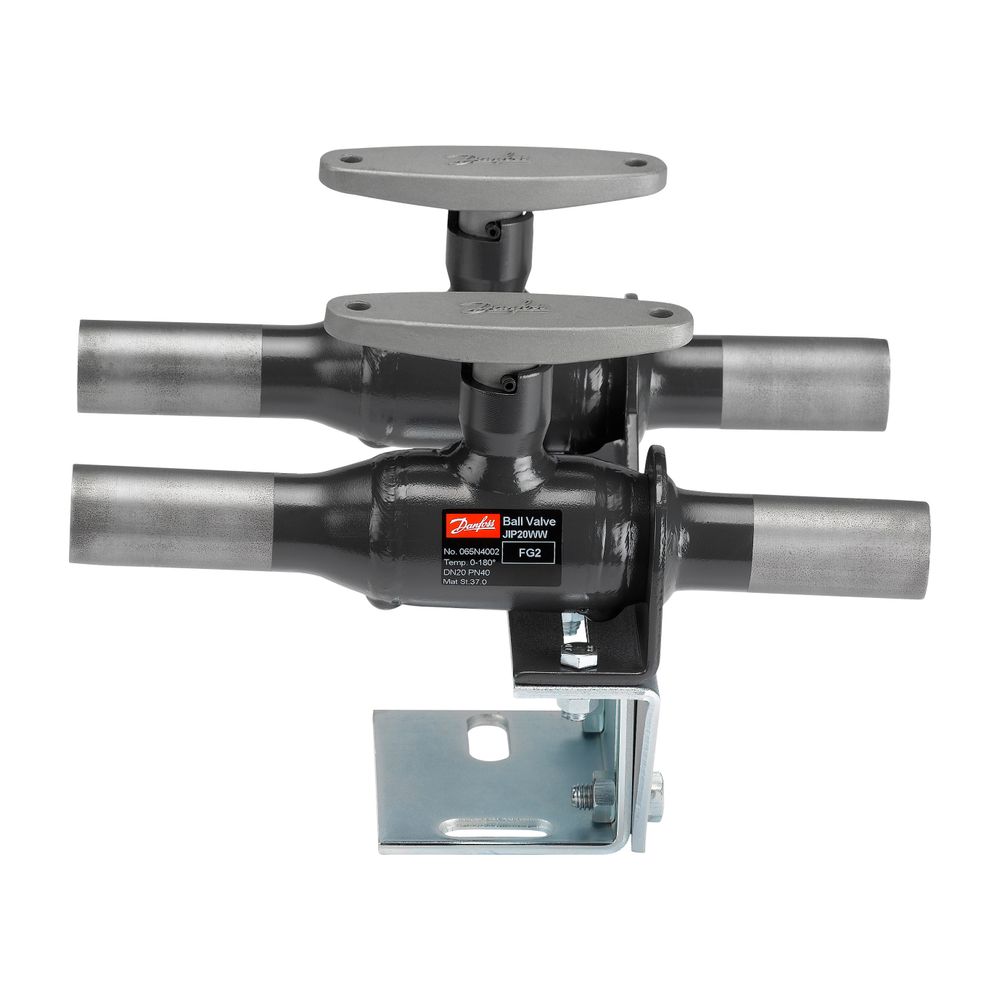

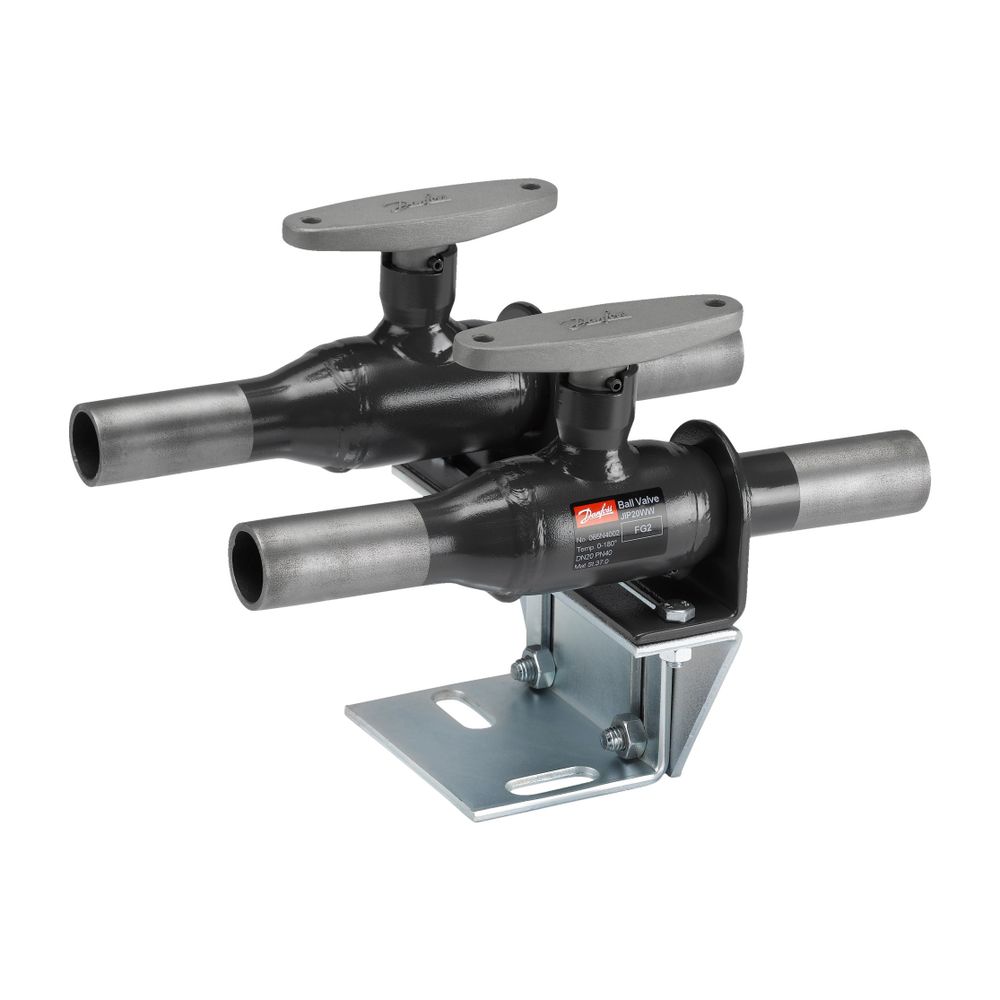

Danfoss Kugelhahn Typ JIP 140.17 DN 20, Kvs 15m3/h, PN 40, Anschweissende beidseitig (AE-AE)
Der Danfoss Kugelhahn Typ JIP 140.17 DN 20 ist ein vollverschweißter Zwillingshahn, konzipiert für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen. Mit einem Kvs-Wert von 15 m³/h und einer Druckstufe von PN 40 bietet dieser Kugelhahn eine zuverlässige und wartungsfreie Lösung mit beidseitigen Anschweißenden (AE-AE). Die maximale Betriebstemperatur liegt bei 180 Grad Celsius, was ihn für vielfältige Anwendungen in der Haustechnik prädestiniert.
Wie ist der Danfoss Kugelhahn konstruiert?
Der Kugelhahn besitzt ein vollverschweißtes, einteiliges Gehäuse aus Stahl (Werkstoff P 235 GH, ähnlich St. 37) mit beidseitigen Anschweißenden. Die Kugel besteht aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088, ähnlich 1.4301) und verfügt über einen zylindrischen Durchgang mit reduziertem Durchmesser. Die Schaltwelle ist ebenfalls aus rostfreiem Stahl (X10CrNiS 18-9 nach EN 10088, ähnlich 1.4305) gefertigt und mit einer Schaltwellenverlängerung zur Isolierung gemäß EnEV ausgestattet.
Wie erfolgt die Abdichtung und welche Materialien werden verwendet?
Die Abdichtung zur Atmosphäre wird durch alterungsbeständige und wartungsfreie Dichtungen aus Polytetrafluorethylen (PTFE) und Graphit sichergestellt. Die Sitzringe bestehen aus kohlegefülltem Polytetrafluorethylen (PTFE). Diese Werkstoffe ermöglichen eine langlebige und zuverlässige Dichtfunktion ohne zusätzlichen Wartungsaufwand.
Welche Prüfungen durchläuft der Kugelhahn?
Alle Danfoss Kugelhähne Typ JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 (P10, P11, P12) und EN 12266-2 (F20) unterzogen. Dies stellt die Qualität und Betriebssicherheit des Ventils sicher.
Wie wird der Kugelhahn betätigt?
Die Betätigung erfolgt manuell über einen Handhebel mit T-Griff, der eine einfache und sichere Bedienung ermöglicht. Der Ventilwinkel beträgt 0 Grad, was auf eine gerade Ausführung hinweist.
Technische Daten
- Nennweite: DN 20
- Kvs-Wert: 15 m³/h
- Nenndruck: PN 40
- Maximale Mediumtemperatur: 180 °C
- Baulänge: 230 mm
- Anschlüsse: Anschweißende beidseitig (AE-AE)
- Gehäusematerial: Stahl (P 235 GH)
- Kugelmaterial: Rostfreier Stahl (X5CrNi 18-10)
- Dichtungsmaterial: PTFE / Graphit
- Betätigung: Handhebel T-Griff
Der Danfoss Kugelhahn Typ JIP 140.17 bietet eine robuste und zuverlässige Absperrfunktion für Heizungs-, Kälte- und Fernwärmeanlagen. Mit seiner vollverschweißten Stahlkonstruktion, der hohen Druckstufe PN 40 und der maximalen Betriebstemperatur von 180 Grad Celsius ist er für anspruchsvolle Anwendungen geeignet und überzeugt durch wartungsfreie Dichtungen und eine einfache Handhabung.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-WW-TW |
| Hersteller-Artikelnummer | 065N4002 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N4002 |
| Ausführung | gerade |
| Bedienung | T-Griff |
| Druckstufe Artikel | PN 40 |
| Druckstufe Flansch | PN 40 |
| EAN-13 | 5702421654002 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 3,076 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material sekundäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 40 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
