Beschreibung

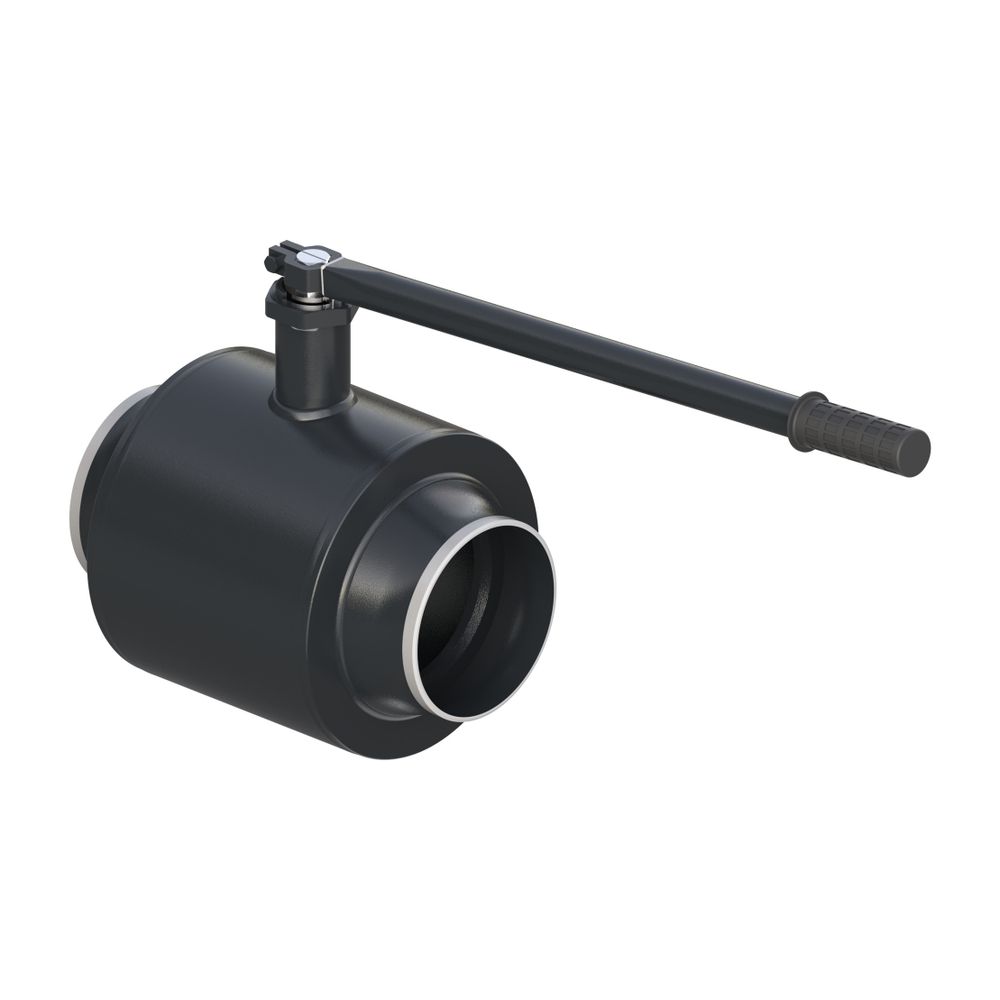

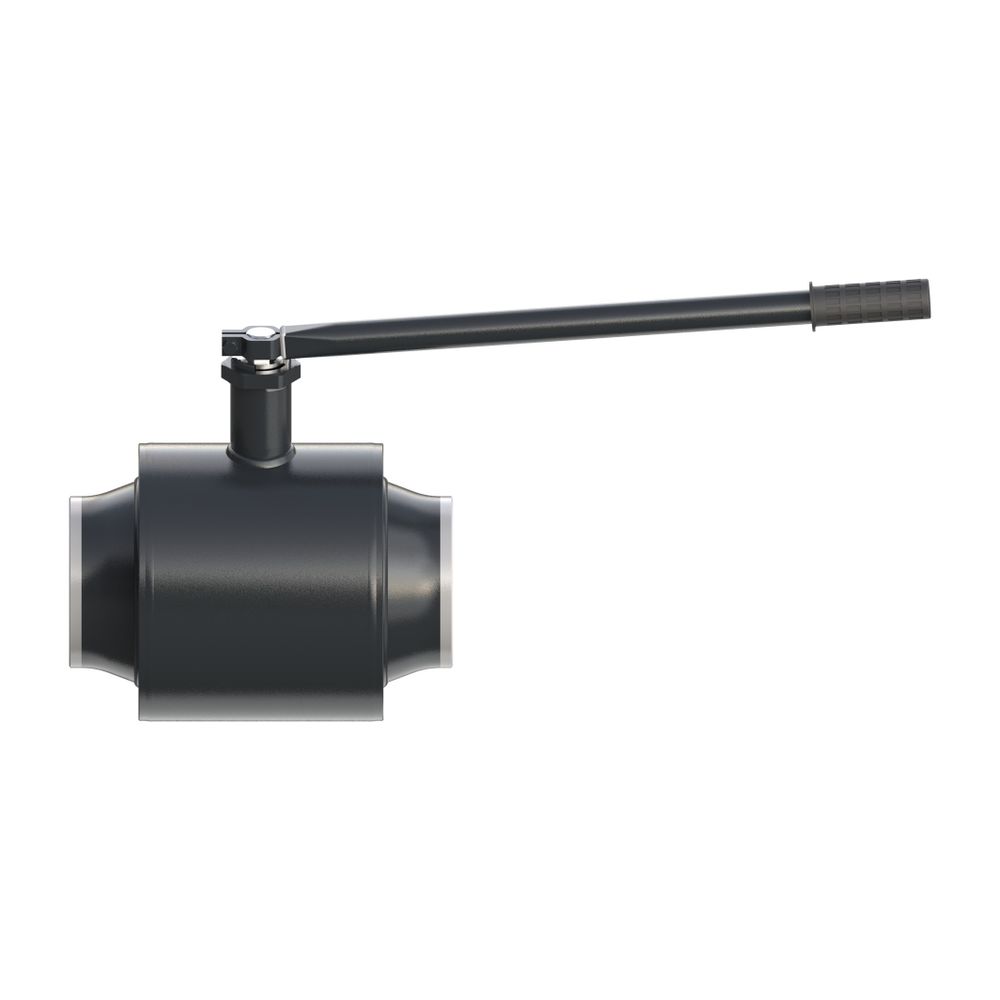

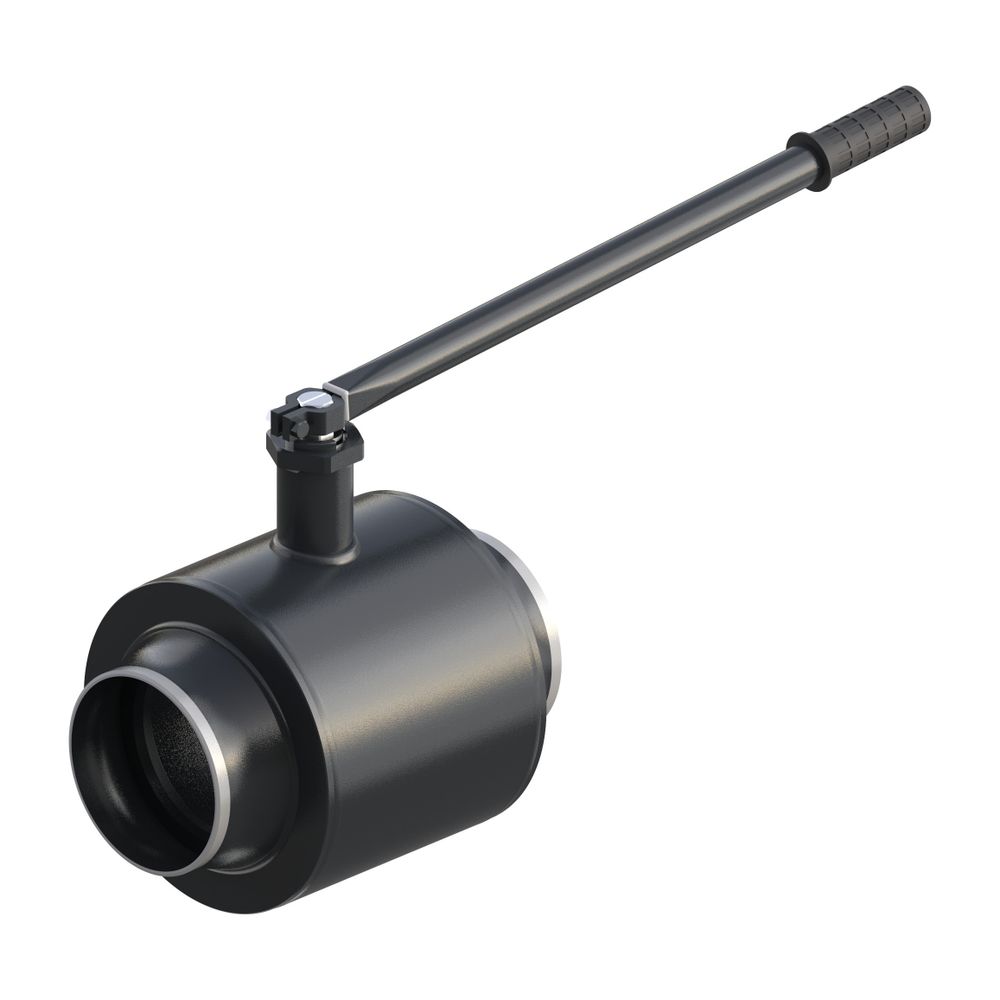

Danfoss Kugelhahn Typ JIP 225.12 DN 150, Kvs 6100m3/h, PN 25, Anschweissende beidseitig (AE-AE)
Der Danfoss Kugelhahn Typ JIP 225.12 ist eine robuste Absperrarmatur, speziell konzipiert für den Einsatz in Fernwärme- und Fernkältenetzen sowie geschlossenen Wasserkreisläufen. Mit einer Nennweite von DN 150, einem Kvs-Wert von 6100 m³/h und einer Druckstufe von PN 25 bietet dieser Kugelhahn eine zuverlässige Lösung für anspruchsvolle Anwendungen. Die Ausführung mit beidseitigen Anschweißenden ermöglicht eine sichere und dauerhafte Installation.
Für welche Anwendungen ist der Danfoss Kugelhahn JIP 225.12 geeignet?
Der Danfoss Kugelhahn der Serie JIP ist für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen mit zirkulierendem Medium ausgelegt. Seine Konstruktion mit vollverschweißtem Gehäuse macht ihn zu einer optimalen Lösung für geschlossene Wasserkreisläufe. Die Armatur ist für Medientemperaturen von 0 °C bis maximal 180 °C geeignet und kann auch glykolhaltiges Wasser mit bis zu 50 % Glykolanteil verarbeiten.
Welche Vorteile bietet die Konstruktion des JIP 225.12?
Die JIP-Kugelhähne zeichnen sich durch eine optimierte Medienführung aus, die zu hohen kv-Werten beitragen und somit die Pumpenenergiekosten reduzieren kann. Die Konstruktion ermöglicht eine lange Lebensdauer und optimale Dichtigkeit. Dies wird durch die Verwendung von kohlefaserverstärktem Polytetrafluorethylen (PTFE) für die Kugel und Graphit für die Schaftdichtung sichergestellt. Der Kugelhahn ist zudem wartungsfrei und verfügt über eine Schaltwellenverlängerung zur Isolierung gemäß EnEV. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige PTFE- und Graphitpackungen.
Aus welchen Materialien besteht der Danfoss Kugelhahn?
Das Gehäuse und die Schweißenden des Kugelhahns bestehen aus P 235 GH (ähnlich St. 37). Die Kugel ist aus X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301) gefertigt, während die Schaltwelle aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305) besteht. Für die Sitzringe wird kohlegefülltes Polytetrafluorethylen (PTFE) verwendet, und die Dichtungen an der Schaltwelle bestehen aus PTFE und Graphit.
Technische Daten
- Nennweite: DN 150
- Kvs-Wert: 6100 m³/h
- Nenndruck: PN 25
- Baulänge: 375 mm
- Medientemperatur: 0 °C bis 180 °C
- Anschlüsse: Anschweißende - Anschweißende
- Betätigungsart: Handhebel L-Form
- Werkstoff Gehäuse: Stahl (P 235 GH)
- Werkstoff Kugel: rostfreier Stahl (X5CrNi 18-10)
- Werkstoff Kugeldichtung: Polytetrafluorethylen (PTFE)
Der Danfoss Kugelhahn Typ JIP 225.12 mit DN 150 und einem Kvs-Wert von 6100 m³/h bietet eine effiziente und langlebige Lösung für die Absperrung in Fernwärme- und Kältesystemen. Seine robuste Bauweise, die wartungsfreien Eigenschaften und die hohe Dichtigkeit bei einem Nenndruck von PN 25 machen ihn zu einer verlässlichen Komponente für geschlossene Wasserkreisläufe.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-WW, FB, Han |
| Hersteller-Artikelnummer | 065N1751 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N1751 |
| Ausführung | gerade |
| Bedienung | Handrad |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5702421660201 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 47,5 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material sekundäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 25 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | ja |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
