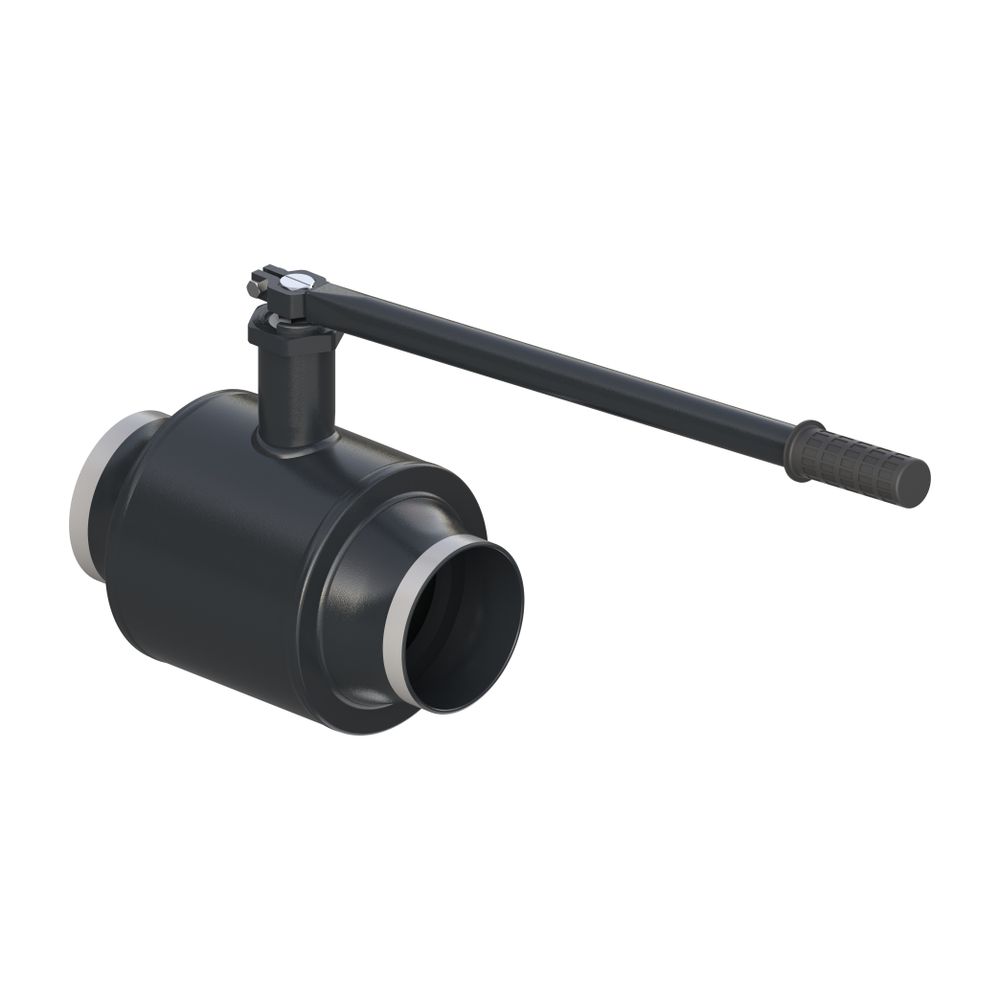

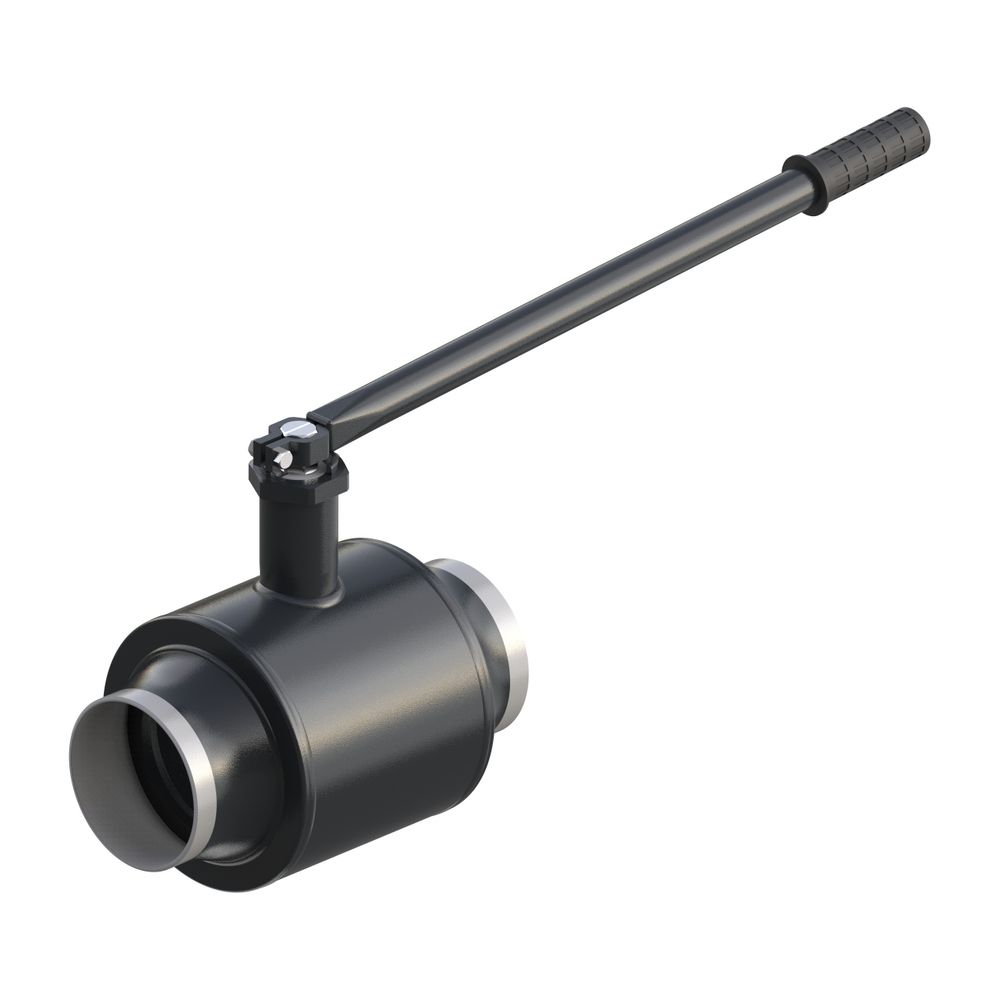

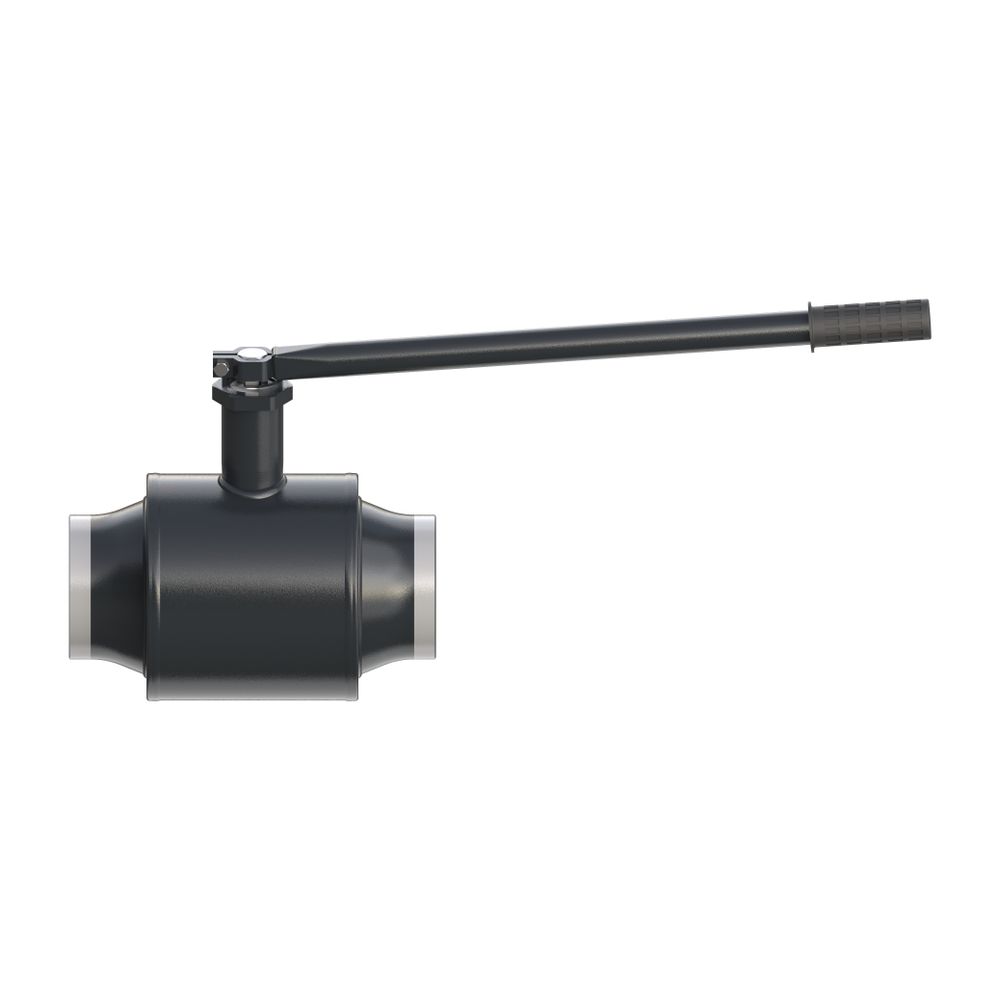

Danfoss Kugelhahn Typ JIP 225.12 HHL DN 125, Kvs 3700m3/h, PN 25, Anschweissende beidseitig (AE-AE)
Der Danfoss Kugelhahn Typ JIP 225.12 HHL mit einer Nennweite von DN 125, einem Kvs-Wert von 3700 m3/h und einem Nenndruck von PN 25 ist eine Absperrarmatur für Heizungs-, Kälte- und Fernwärmesysteme. Er ist speziell für Fernwärme- und Fernkältenetze mit zirkulierendem Medium sowie für geschlossene Wasserkreisläufe konzipiert. Das vollverschweißte Gehäuse und der volle Durchgang tragen zu einer hohen Energieeffizienz bei.
Für welche Anwendungen ist der Kugelhahn geeignet?
Der Danfoss Kugelhahn Typ JIP 225.12 HHL ist eine optimale Lösung für geschlossene Wasserkreisläufe. Er eignet sich für Medien wie Zirkulationswasser und glykolhaltiges Wasser mit einem Glykolanteil von bis zu 50 %. Der Betriebstemperaturbereich liegt zwischen 0 °C und 180 °C, wobei die minimale Lager- und Transporttemperatur bei -40 °C liegt. Dies macht ihn vielseitig einsetzbar in verschiedenen Heizungs-, Kälte- und Fernwärmesystemen.
Welche Vorteile bietet die Konstruktion?
Die Konstruktion des Kugelhahns mit vollem Durchgang ermöglicht optimierte Medienführung und trägt zu hohen kv-Werten bei, was wiederum zu niedrigeren Pumpenenergiekosten führen kann. Eine lange Lebensdauer und optimale Dichtigkeit werden durch die Materialwahl der Kugel (kohlefaserverstärktes Polytetrafluorethylen (PTFE)) und der Schaftdichtung (Graphit) sichergestellt. Der Kugelhahn ist wartungsfrei und verfügt über eine Schaltwellenverlängerung zur Isolierung gemäß EnEV. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Polytetrafluorethylen (PTFE)- und Graphitpackungen.
Aus welchen Materialien besteht der Kugelhahn?
Das Gehäuse und die Schweißenden des Kugelhahns bestehen aus P 235 GH (ähnlich St. 37). Die Kugel ist aus X5CrNi 18-10 (ähnlich 1.4301) gefertigt, einem rostfreien Stahl. Die Schaltwelle besteht aus X10CrNiS 18-9 (ähnlich 1.4305), ebenfalls einem rostfreien Stahl. Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) und die Dichtungen an der Schaltwelle aus Polytetrafluorethylen (PTFE) und Graphit.
Welche Normen und Prüfungen erfüllt der Kugelhahn?
Alle Danfoss Kugelhähne der Typenreihe JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach den gültigen EN- und ISO-Normen unterzogen, insbesondere nach EN 12266-1 P10, P11 + P12 und EN 12266-2 F20. Der Kugelhahn erfüllt die Leckrate A nach DIN EN 12266-1 in beide Richtungen. Zudem entspricht er der DGFL-Richtlinie 2014/68/EU Modul H1. Danfoss A/S ist nach ISO 9001, EN/ISO 14001 und EN/ISO 45001 zertifiziert.
Technische Daten
- Nennweite: DN 125
- Kvs-Wert: 3700 m3/h
- Nenndruck: PN 25
- Maximale Mediumtemperatur: 180 °C
- Baulänge: 30 mm
- Betätigungsart: Handhebel L-Form
- Anschlüsse: Anschweißende - Anschweißende
- Werkstoff Gehäuse: P 235 GH (ähnlich St. 37)
- Werkstoff Kugel: X5CrNi 18-10 (ähnlich 1.4301)
- Werkstoff Schaltwelle: X10CrNiS 18-9 (ähnlich 1.4305)
Der Danfoss Kugelhahn Typ JIP 225.12 HHL bietet eine zuverlässige und energieeffiziente Lösung für Heizungs-, Kälte- und Fernwärmesysteme. Seine robuste Bauweise mit vollverschweißtem Gehäuse, der Volldurchgang und die Wartungsfreiheit, kombiniert mit einer Nennweite von DN 125 und einem Kvs-Wert von 3700 m3/h, stellen eine hohe Betriebssicherheit und Langlebigkeit sicher.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-WW, FB, Han |
| Hersteller-Artikelnummer | 065N1745 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N1745 |
| Ausführung | gerade |
| Bedienung | Handrad |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5702421660195 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 34,4 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material sekundäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 25 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | ja |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
