Beschreibung

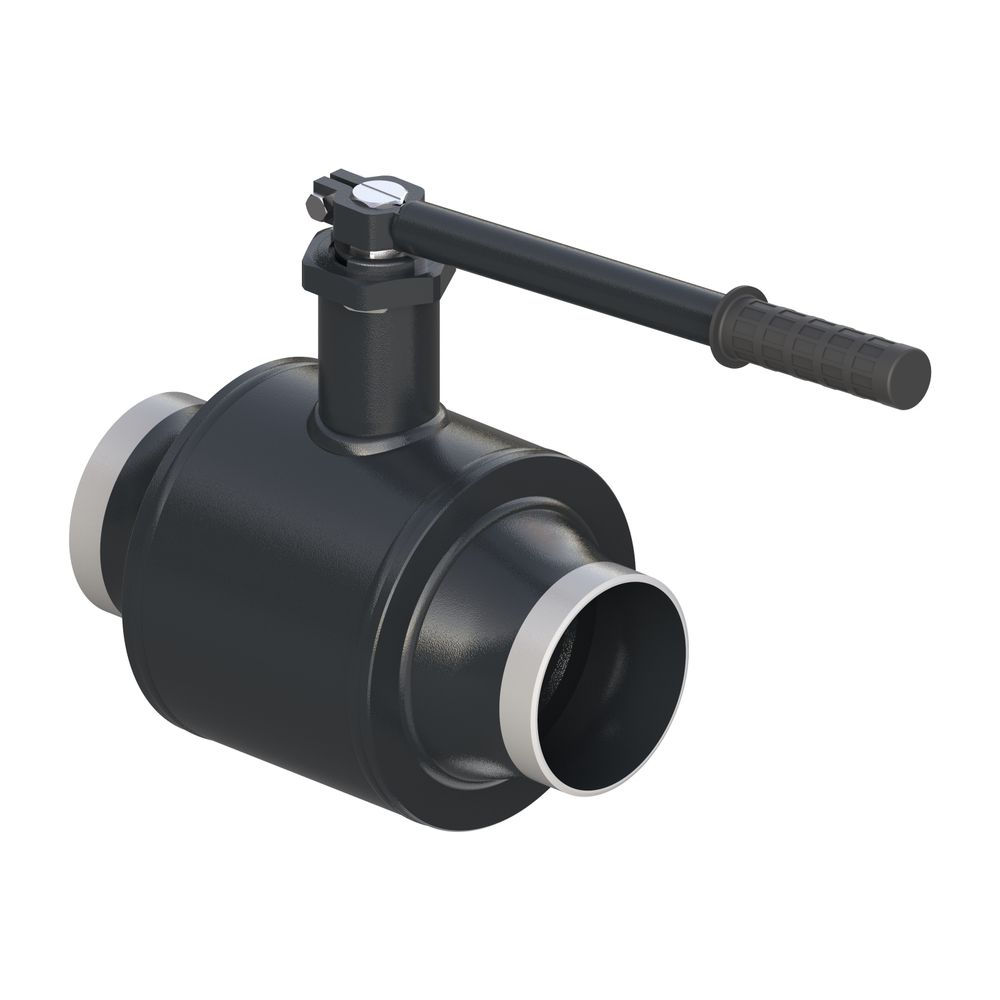

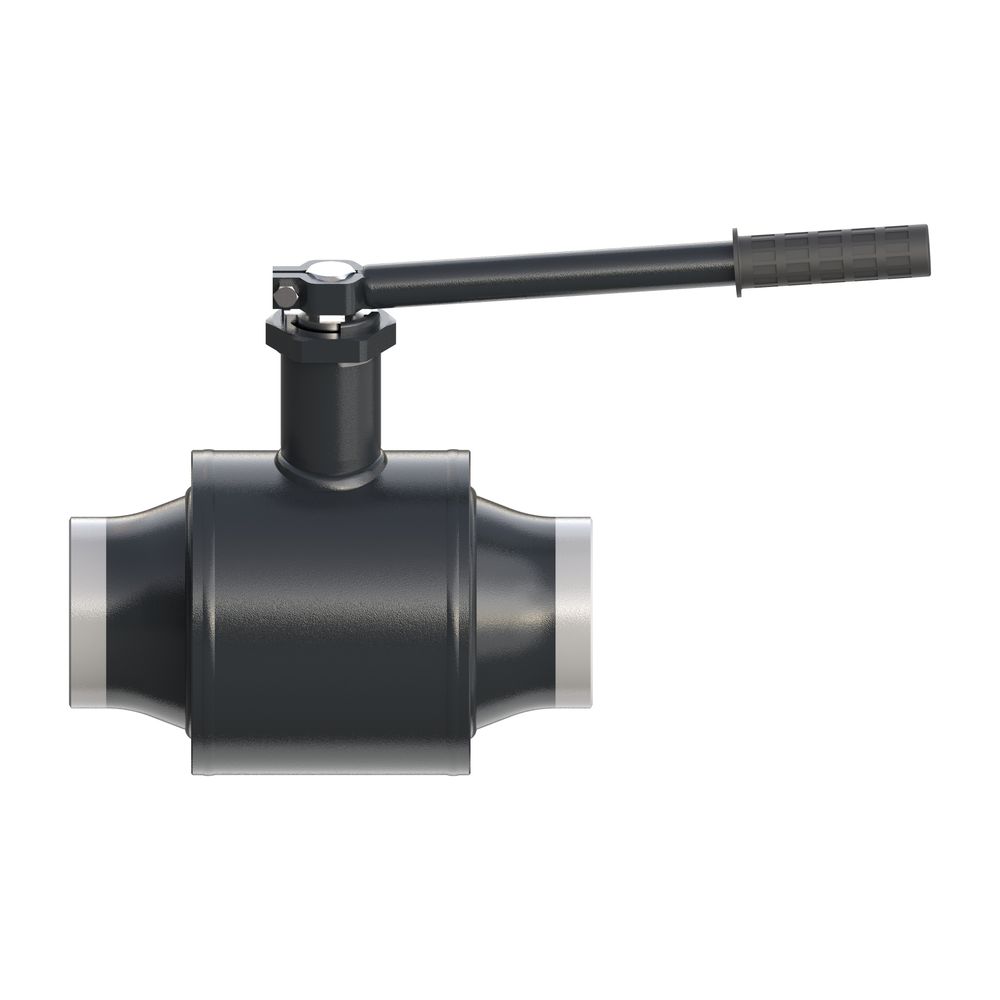

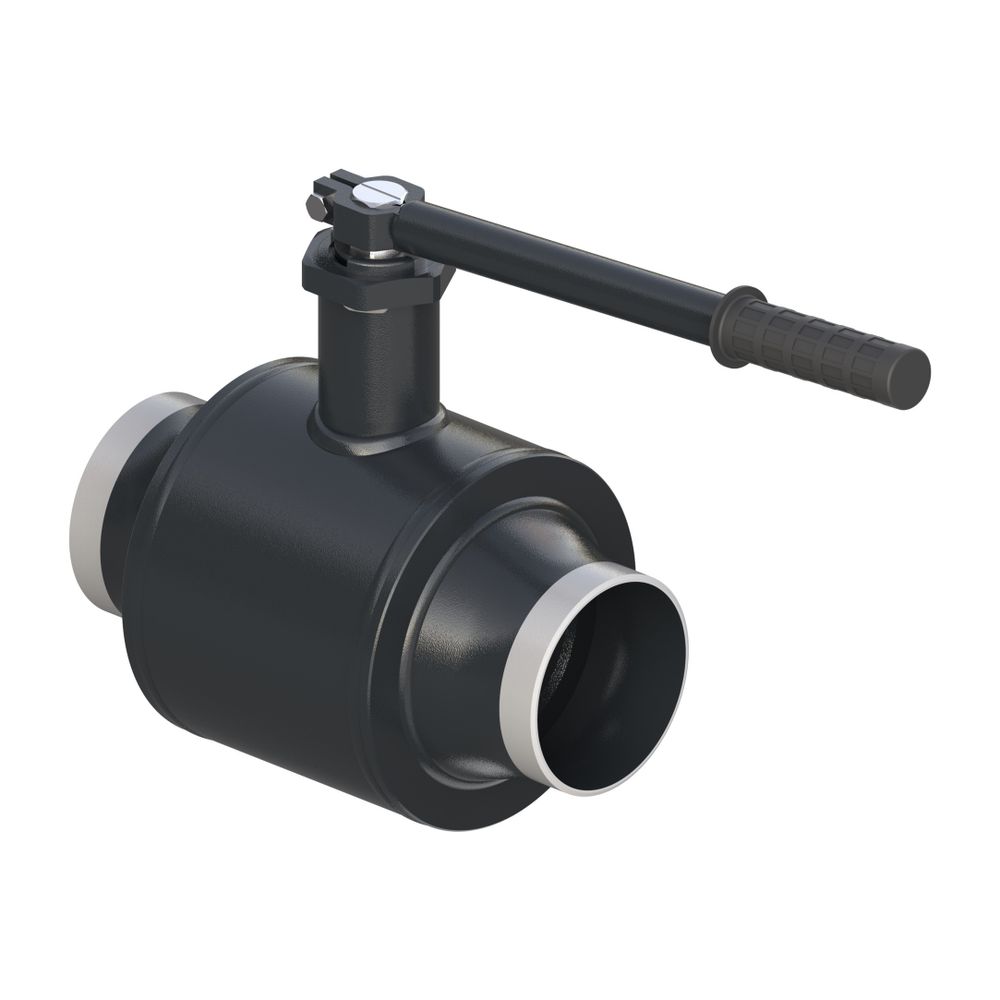

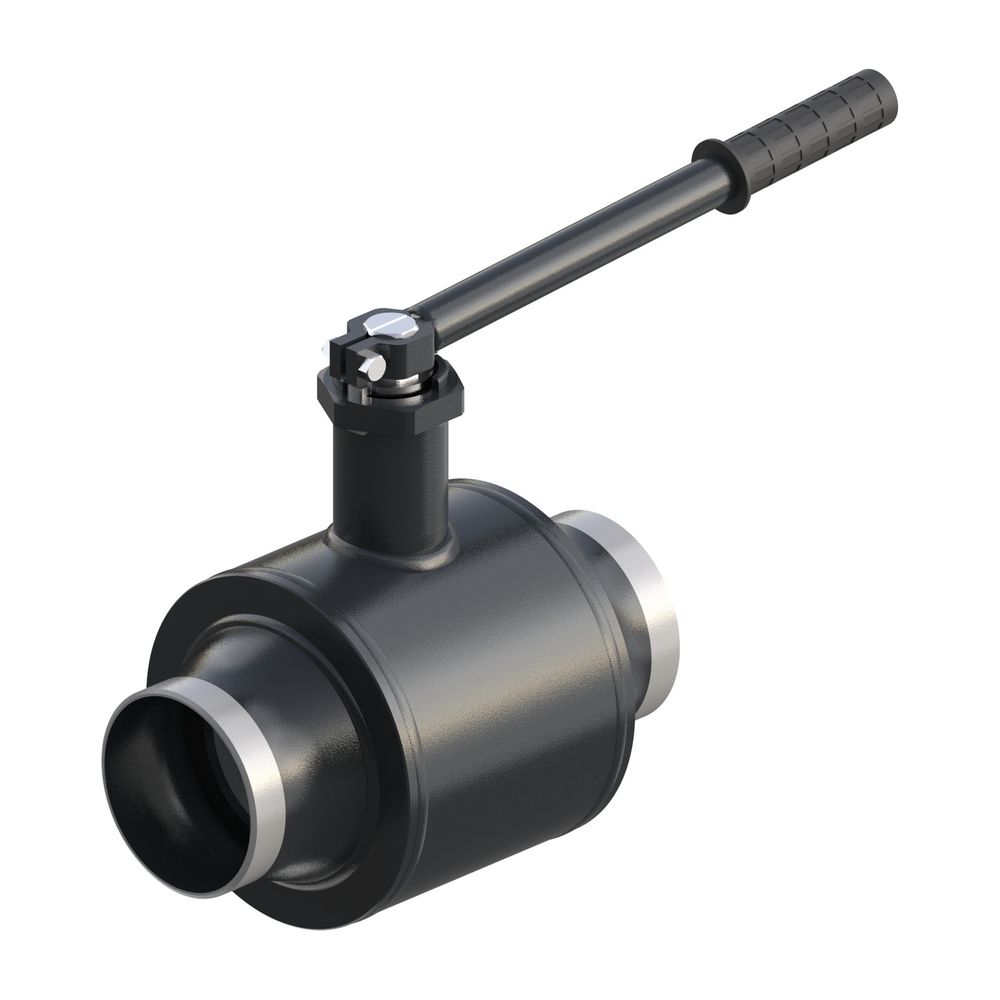

Danfoss Kugelhahn Typ JIP 225.12 DN 100, Kvs 2300m3/h, PN 25, Anschweissende beidseitig (AE-AE)
Der Danfoss Kugelhahn Typ JIP 225.12 mit einer Nennweite von DN 100, einem Kvs-Wert von 2300 m3/h und einer Druckstufe von PN 25 ist eine Absperrarmatur mit beidseitigen Anschweißenden. Er ist speziell für den Einsatz in Fernwärme- und Fernkältenetzen mit zirkulierendem Medium sowie in geschlossenen Wasserkreisläufen konzipiert.
Wofür ist der Danfoss Kugelhahn Typ JIP 225.12 geeignet?
Die JIP-Kugelhähne von Danfoss sind als Absperrarmaturen für Fernwärme- und Fernkältenetze mit zirkulierendem Medium ausgelegt. Das vollverschweißte Gehäuse und der volle Durchgang machen sie zu einer geeigneten Lösung für geschlossene Wasserkreisläufe. Dank optimierter Medienführung weisen die Kugelhähne hohe Kv-Werte auf, was zu niedrigeren Pumpenenergiekosten beitragen kann. Der Kugelhahn ist für Zirkulationswasser und glykolhaltiges Wasser mit bis zu 50 % Glykolanteil geeignet und kann bei Medientemperaturen von 0 °C bis maximal 180 °C eingesetzt werden.
Welche Konstruktionsmerkmale zeichnen den Kugelhahn aus?
Der Kugelhahn verfügt über ein einteiliges Stahlgehäuse (P 235 GH) mit Anschweißenden. Die Kugel besteht aus rostfreiem Stahl (X5CrNi 18-10) und ist mit einem zylindrischen Kerneinsatz ausgestattet. Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) gefertigt. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie PTFE- und Graphitpackungen an der Schaltwelle, was eine hohe Dichtigkeit ermöglicht. Die Schaltwelle selbst besteht aus rostfreiem Stahl (X10CrNiS 18-9). Der Kugelhahn ist wartungsfrei und besitzt eine Schaltwellenverlängerung zur Isolierung gemäß EnEV. Für die Installation ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Wie wird die Qualität und Sicherheit des Kugelhahns sichergestellt?
Alle Danfoss Kugelhähne Typ JIP werden einer umfassenden Endprüfung unterzogen, die Druck-, Funktions- und Dichtheitsprüfungen nach den gültigen EN- und ISO-Normen (EN 12266-1 P10, P11, P12 und EN 12266-2 F20) umfasst. Das Produkt erfüllt zudem die DGFL-Richtlinie 2014/68/EU Modul H1. Danfoss A/S ist nach ISO 9001 sowie den Umwelt- und Arbeitsschutznormen EN/ISO 14001 und EN/ISO 45001 zertifiziert. Die Leckrate entspricht Klasse A nach DIN EN 12266-1 in beide Richtungen.
Technische Daten
- Nennweite: DN 100
- Kvs-Wert: 2300 m3/h
- Nenndruck: PN 25
- Baulänge: 315 mm
- Maximale Mediumtemperatur: 180 °C
- Gehäusematerial: Stahl (P 235 GH)
- Kugelmaterial: Rostfreier Stahl (X5CrNi 18-10)
- Dichtungsmaterial: Polytetrafluorethylen (PTFE) und Graphit
- Betätigungsart: Handhebel L-Form
- Anschlüsse: Anschweißende beidseitig
Der Danfoss Kugelhahn Typ JIP 225.12 bietet eine robuste und energieeffiziente Lösung für anspruchsvolle Anwendungen in Heizungs-, Kälte- und Fernwärmesystemen. Mit seiner Nennweite von DN 100, einem Kvs-Wert von 2300 m3/h und einer Druckstufe von PN 25 ist er für geschlossene Wasserkreisläufe bei Medientemperaturen bis 180 °C geeignet und zeichnet sich durch eine wartungsfreie und langlebige Konstruktion aus.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-WW, FB, Han |
| Hersteller-Artikelnummer | 065N1740 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N1740 |
| Ausführung | gerade |
| Bedienung | Handrad |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5702421660188 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 18,451 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material sekundäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 25 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | ja |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
