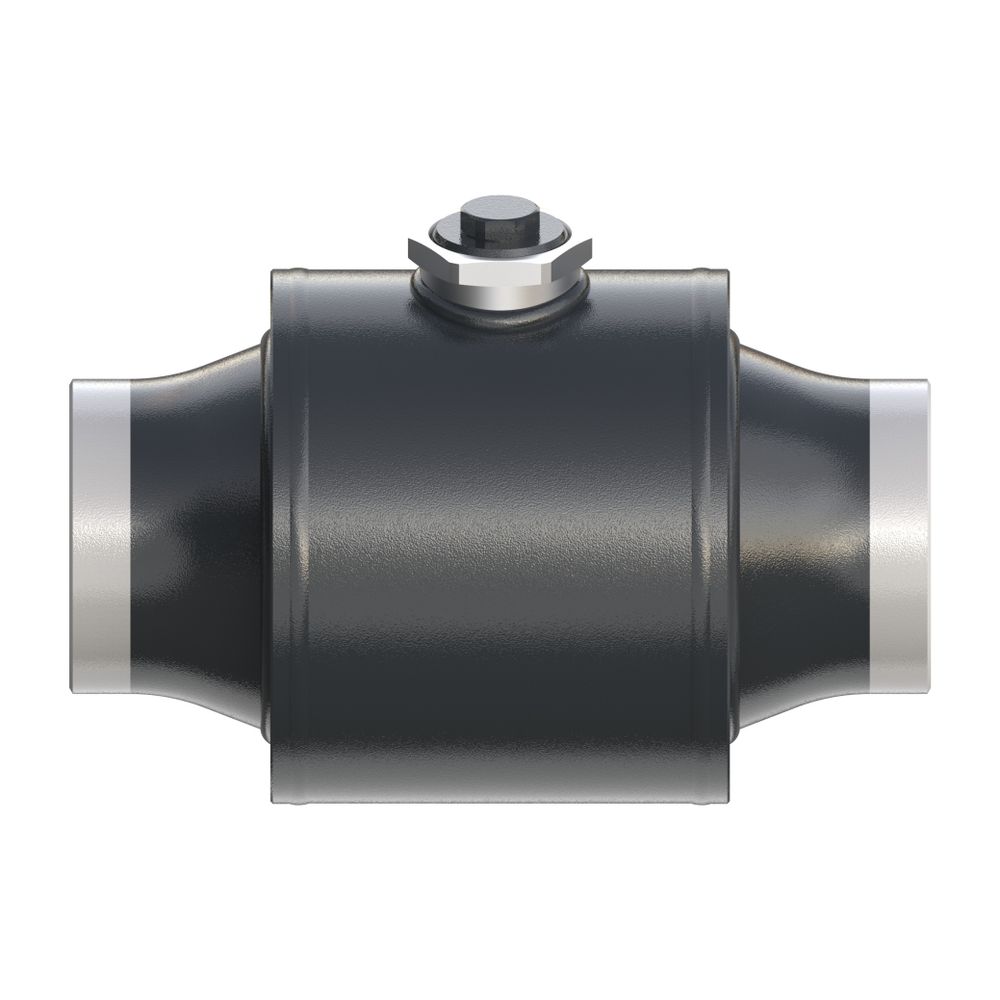

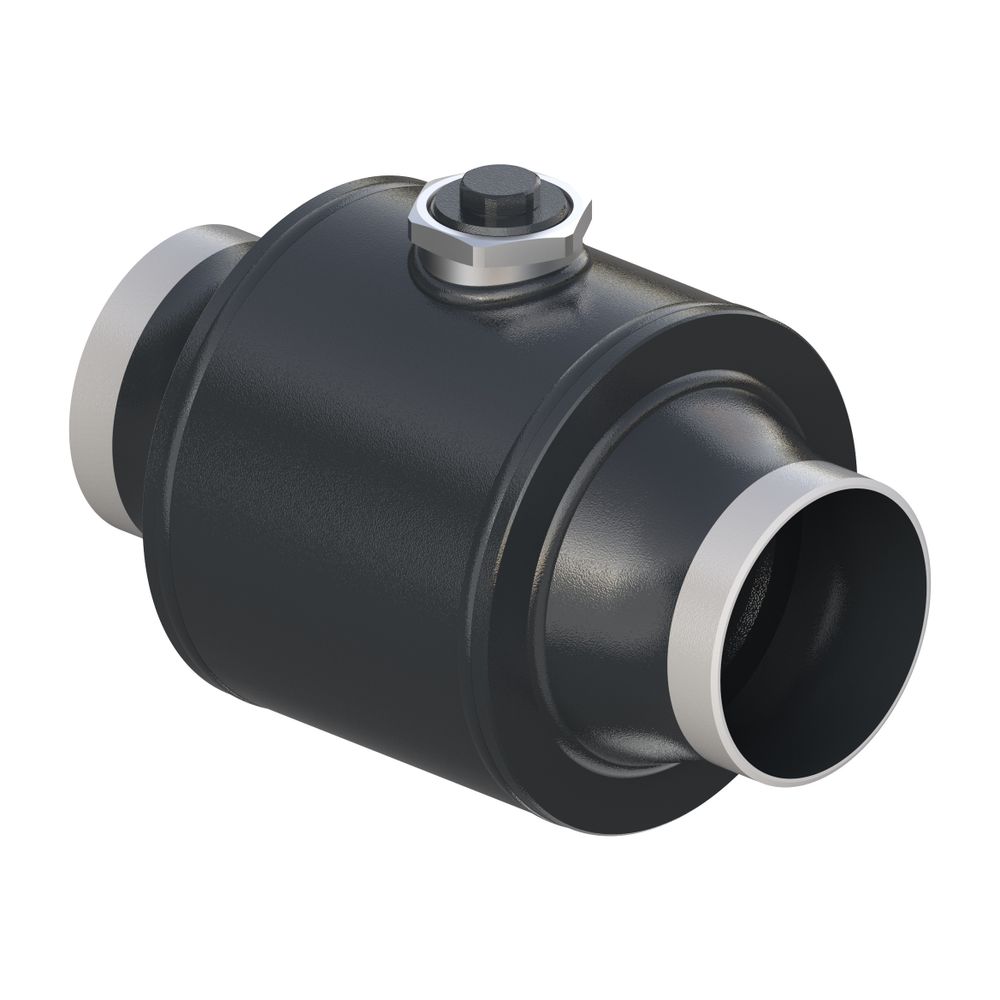

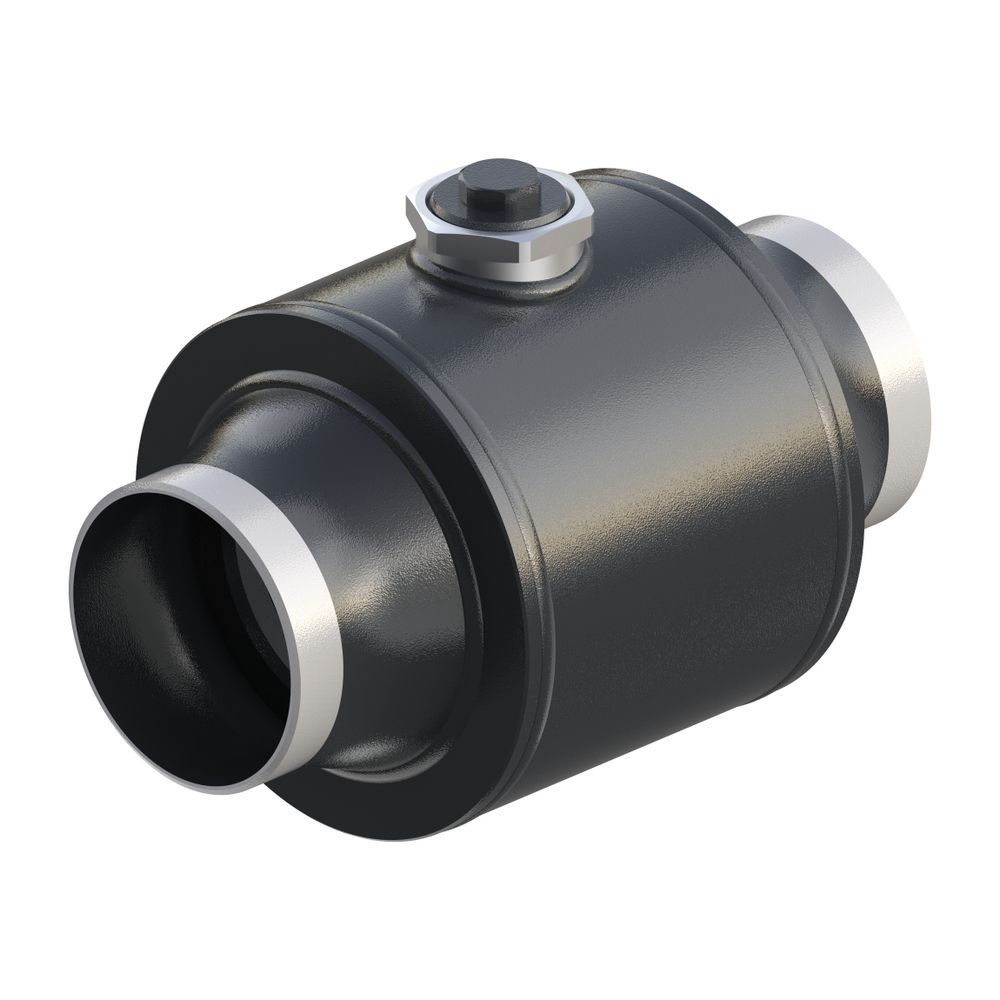

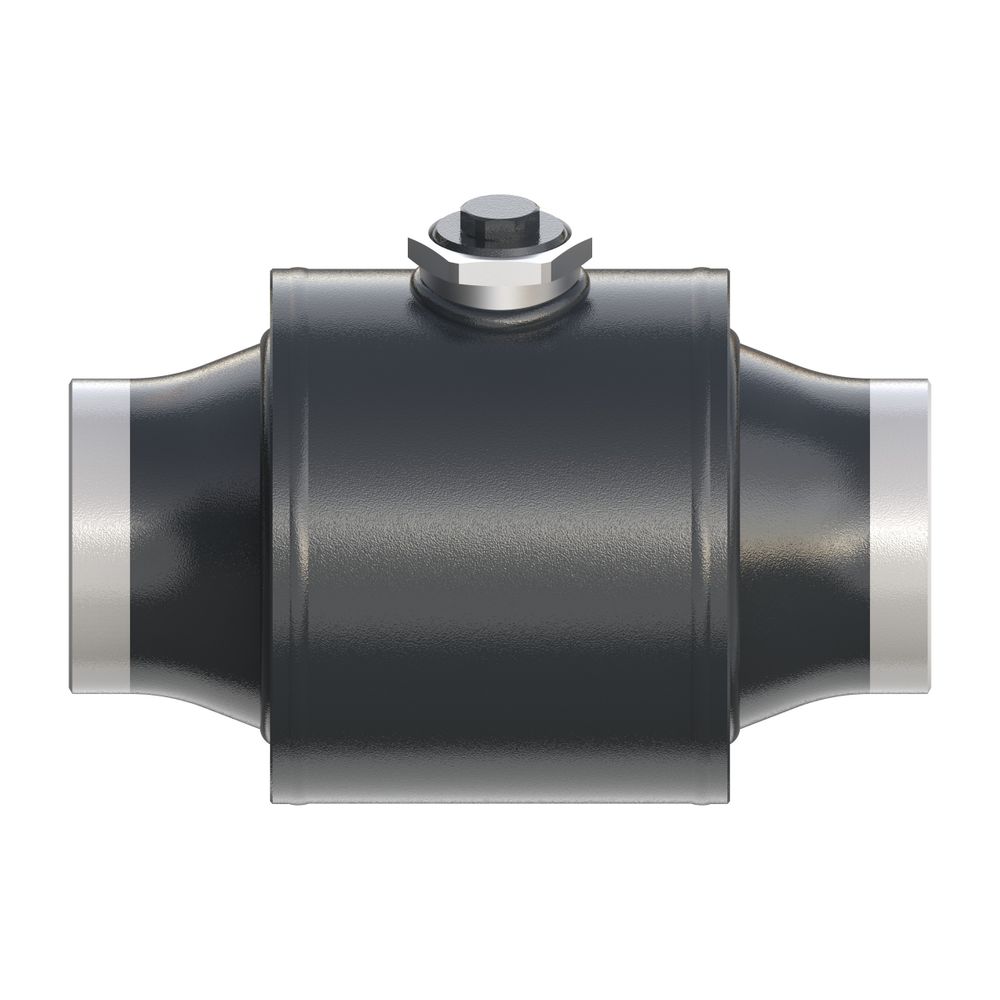

Danfoss Kugelhahn Typ JIP 225.16 DN 100, Kvs 2300m3/h, PN 25, Anschweissende beidseitig (AE-AE)
Der Danfoss Kugelhahn Typ JIP 225.16 DN 100 mit einem Kvs-Wert von 2300 m3/h und einer Druckstufe von PN 25 ist eine robuste Lösung für Heizungs-, Kälte- und Fernwärmesysteme. Mit seinen beidseitigen Anschweißenden (AE-AE) ist er speziell für den Einsatz in erweiterten Fernwärmesystemen und anderen geschlossenen Wasserkreisläufen konzipiert, in denen aufbereitetes Wasser zur Vermeidung von Korrosionsbildung genutzt wird.
Für welche Systeme ist der Danfoss Kugelhahn JIP 225.16 geeignet?
Der Danfoss Kugelhahn Typ JIP 225.16 ist für erweiterte Fernwärme- und Fernkältesysteme sowie andere geschlossene Wassersysteme ausgelegt. Er eignet sich für Fördermedien wie Zirkulationswasser und glykolhaltiges Wasser mit einem maximalen Glykolanteil von 50 %. Die maximale Betriebstemperatur für Schweißverbindungen beträgt 180 °C. Die Konstruktion ist darauf ausgelegt, Korrosionsbildung durch die Nutzung von aufbereitetem Wasser zu minimieren und bietet eine hohe Betriebssicherheit.
Welche Konstruktionsmerkmale zeichnen den Kugelhahn aus?
Der Kugelhahn verfügt über ein vollverschweißtes Gehäuse und ist wartungsfrei konzipiert. Er bietet einen vollen Durchgang, was den Mediendurchfluss optimiert. Die Kugel ist mit einem zylindrischen Kerneinsatz ausgestattet. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Polytetrafluorethylen (PTFE)- und Graphitpackungen. Eine Schaltwellenverlängerung zur Isolierung gemäß EnEV ist vorhanden. Der Kugelhahn besitzt eine Positionsanzeige der Kugel auf dem Schaft und einen 90-Grad-Endanschlag. Die Betätigung erfolgt über einen Innensechskant.
Aus welchen Materialien besteht der Danfoss Kugelhahn?
Das Gehäuse und die Anschweißenden des Kugelhahns bestehen aus Stahl (P 235 GH, ähnlich St. 37). Die Kugel ist aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088, ähnlich 1.4301) gefertigt, die Schaltwelle aus rostfreiem Stahl (X10CrNiS 18-9 nach EN 10088, ähnlich 1.4305). Die Sitzringe bestehen aus kohlegefülltem Polytetrafluorethylen (PTFE). Die Dichtungen an der Schaltwelle sind aus PTFE und Graphit. Die primäre und sekundäre Spindeldichtung ist aus Ethylen-Propylen-Dien-Kautschuk (EPDM).
Welche Prüfungen und Normen erfüllt der Danfoss Kugelhahn?
Alle Danfoss Kugelhähne Typ JIP werden umfassenden Druck-, Funktions- und Dichtheitsprüfungen nach EN 12266-1 (P10, P11, P12) und EN 12266-2 (F20) unterzogen. Das Produkt entspricht zudem der Druckgeräterichtlinie DGRL 2014/68/EU Modul H1.
Technische Daten
- Nennweite: DN 100
- Kvs-Wert: 2300 m3/h
- Nenndruck: PN 25
- Baulänge: 325 mm
- Maximale Mediumtemperatur: 180 °C
- Minimale Lager- und Transporttemperatur: -40 °C
- Werkstoff Gehäuse: Stahl (P 235 GH)
- Material Kugel: Rostfreier Stahl (X5CrNi 18-10)
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Betätigungsart: Innensechskant
- Volldurchgang: Ja
Der Danfoss Kugelhahn Typ JIP 225.16 DN 100 bietet mit seinem vollverschweißten Gehäuse, der wartungsfreien Konstruktion und dem vollen Durchgang eine zuverlässige Lösung für Heizungs-, Kälte- und Fernwärmesysteme. Die hochwertigen Materialien wie Stahl und rostfreier Stahl sowie die PTFE- und Graphitdichtungen stellen eine lange Lebensdauer und hohe Betriebssicherheit bei einem Nenndruck von PN 25 und Medientemperaturen bis 180 °C sicher.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-WW, Bedarfs |
| Hersteller-Artikelnummer | 065N1143 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N1143 |
| Ausführung | gerade |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5710104082257 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 17,109 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material sekundäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 25 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | ja |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
