Beschreibung

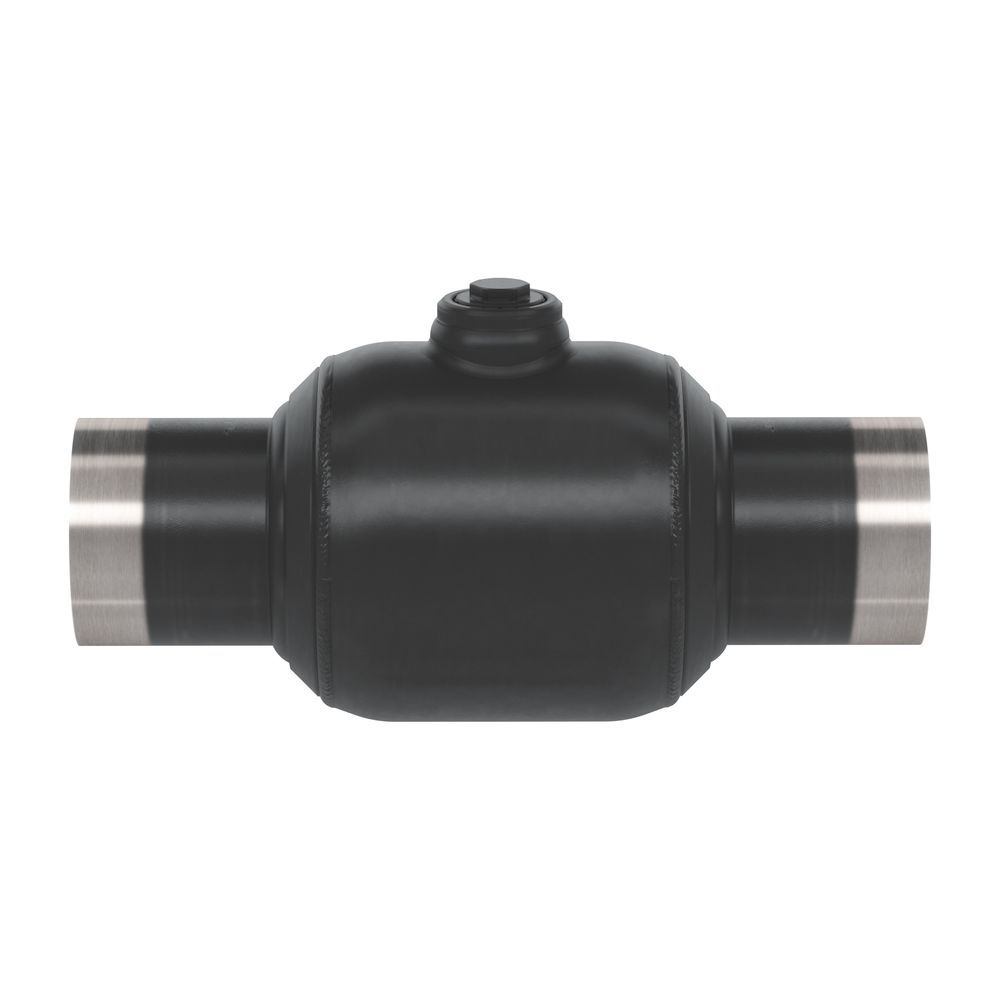

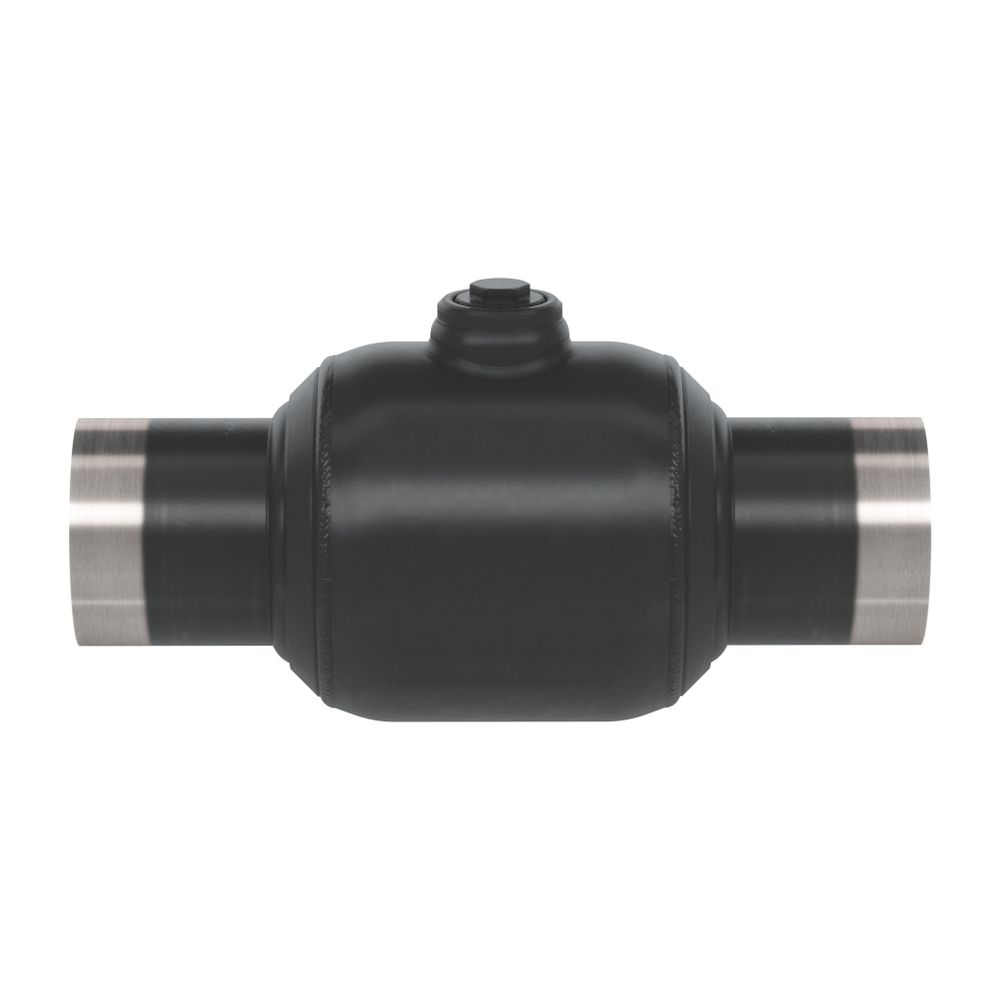

Danfoss Kugelhahn Typ JIP 225.16 DN 65, Kvs 8,0m3/h, PN 25, Anschweissende beidseitig (AE-AE)
Der Danfoss Kugelhahn Typ JIP 225.16 DN 65 ist ein hochwertiges Ventil für Heizungs-, Kälte- und Fernwärmesysteme. Mit einem Kvs-Wert von 820 m3/h und einer Druckstufe von PN 25 eignet sich dieser Kugelhahn besonders für den Einsatz in erweiterten Fernwärmesystemen und geschlossenen Wasserkreisläufen, in denen aufbereitetes Wasser zur Vermeidung von Korrosion verwendet wird. Die Anschweißenden beidseitig (AE-AE) ermöglichen eine sichere und dauerhafte Verbindung.
Welche Einsatzbereiche und Medien sind für den Danfoss Kugelhahn Typ JIP 225.16 geeignet?
Der Kugelhahn ist für den Einsatz in Fernwärme- und Fernkältesystemen sowie anderen Wassersystemen mit geschlossenem Kreislauf konzipiert. Er ist geeignet für Zirkulationswasser und glykolhaltiges Wasser mit einem maximalen Glykolanteil von 50 %. Die maximale Betriebstemperatur beträgt 180 °C bei Schweißverbindungen. Die Konstruktion ist auf eine lange Lebensdauer und Betriebssicherheit ausgelegt.
Welche Konstruktionsmerkmale und Werkstoffe zeichnen den Kugelhahn aus?
Das vollverschweißte Gehäuse aus Stahl (Werkstoff P 235 GH, ähnlich St. 37) sorgt für hohe Stabilität und Dichtigkeit. Die Kugel besteht aus rostfreiem Edelstahl (X5CrNi 18-10 nach EN 10088, ähnlich 1.4301) und ist mit einem zylindrischen Kerneinsatz ausgestattet. Die Schaltwelle aus Edelstahl (X10CrNiS 18-9, ähnlich 1.4305) verfügt über eine Schaltwellenverlängerung zur Isolierung gemäß EnEV. Die Abdichtung erfolgt durch wartungsfreie und alterungsbeständige Dichtungen aus Polytetrafluorethylen (PTFE) und Graphit. Sitzringe sind kohlegefüllt mit PTFE.
Wie ist die Bedienung und Funktion des Kugelhahns gestaltet?
Der Kugelhahn verfügt über einen Handhebel in L-Form zur einfachen und sicheren Betätigung. Die Kugelstellung wird durch eine Positionsanzeige auf dem Schaft sichtbar gemacht. Ein 90-Grad-Endanschlag sorgt für präzise und definierte Schaltpositionen bei Nennweiten von DN 15 bis DN 100. Das Ventil ist wartungsfrei und benötigt keine besondere Verarbeitungstechnik oder Spezialwerkzeuge für die Installation.
Welche Prüfungen und Normen erfüllt der Danfoss Kugelhahn Typ JIP 225.16?
Alle Danfoss Kugelhähne Typ JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach EN 12266-1 (P10, P11, P12) und EN 12266-2 (F20) unterzogen. Zudem entsprechen sie den Anforderungen der DGRL 2014/68/EU Modul H1. Danfoss ist nach ISO 9001, ISO 14001 und ISO 45001 zertifiziert, was die Qualität und Umweltverträglichkeit der Produkte unterstreicht.
Technische Daten
- Nennweite: DN 65
- Kvs-Wert: 820 m3/h
- Nenndruck: PN 25
- Maximale Temperatur: 180 °C
- Anschluss: Anschweißende beidseitig (AE-AE)
- Baulänge: 280 mm
- Bauhöhe: 86 mm
- Gewicht: 6,8 kg
- Werkstoff Gehäuse: Stahl (P 235 GH)
- Dichtungen: PTFE / Graphit
Der Danfoss Kugelhahn Typ JIP 225.16 bietet mit seinem robusten, vollverschweißten Gehäuse und den hochwertigen Werkstoffen eine zuverlässige Lösung für anspruchsvolle Fernwärme- und Wassersysteme. Die hohe Druckstufe PN 25 und der Kvs-Wert von 820 m3/h ermöglichen eine effiziente Durchflussregelung bei Temperaturen bis zu 180 °C.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-WW, Bedarfs |
| Hersteller-Artikelnummer | 065N0025 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N0025 |
| Ausführung | gerade |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5710104514260 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 5,39 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Nenndurchmesser Anschluss 1 | DN 65 |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
