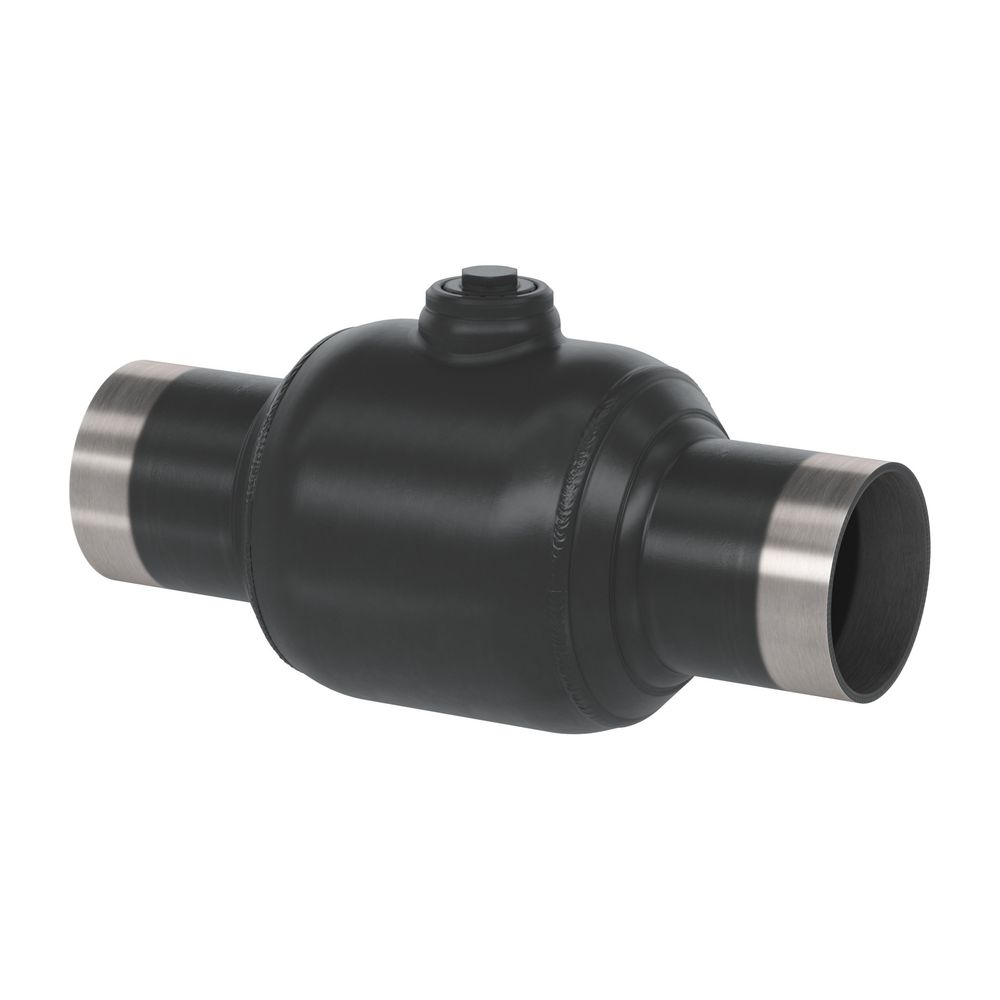

Danfoss Kugelhahn Typ JIP 225.16 DN 80, Kvs 1100m3/h, PN 25, Anschweissende beidseitig (AE-AE)

Der Danfoss Kugelhahn Typ JIP 225.16 DN 80 ist eine robuste und wartungsfreie Komponente für Heizungs-, Kälte- und Fernwärmesysteme. Mit einem Kvs-Wert von 1100 m3/h und einem Nenndruck von PN 25 ist dieser Kugelhahn ideal für den Einsatz in erweiterten Fernwärmesystemen und anderen geschlossenen Wasserkreisläufen, die aufbereitetes Wasser zur Korrosionsvermeidung nutzen. Die beidseitigen Anschweißenden (AE-AE) ermöglichen eine sichere und dauerhafte Installation.

Für welche Anwendungen ist der Danfoss Kugelhahn JIP 225.16 konzipiert?

Der Kugelhahn der Serie JIP 225.16 ist speziell für erweiterte Fernwärme- und Fernkältesysteme sowie andere geschlossene Wassersysteme vorgesehen. Er eignet sich für die Förderung von Zirkulationswasser oder glykolhaltigem Wasser mit einem Glykolanteil von maximal 50 %. Die Konstruktion mit vollverschweißtem Gehäuse ist darauf ausgelegt, Korrosionsbildung in Systemen mit aufbereitetem Wasser vorzubeugen und eine hohe Betriebssicherheit zu ermöglichen.

Welche Konstruktionsmerkmale und Materialien zeichnen den Kugelhahn aus?

Dieser Kugelhahn verfügt über ein vollverschweißtes Gehäuse, das eine hohe Dichtigkeit und Langlebigkeit sicherstellt. Die wartungsfreie Ausführung und der volle Durchgang optimieren den Betrieb. Eine Schaltwellenverlängerung ermöglicht die Isolierung gemäß EnEV. Die Kugel ist mit einem zylindrischen Kerneinsatz ausgestattet. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Polytetrafluorethylen (PTFE)- und Graphitpackungen an der Schaltwelle. Ein Außensechskant bei allen Abmessungen und eine Positionsanzeige der Kugel auf dem Schaft erleichtern Installation und Überwachung. Das Gehäuse und die Anschweißenden bestehen aus Stahl (P 235 GH, ähnlich St. 37). Die Kugel ist aus X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301) gefertigt, während die Schaltwelle aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305) besteht. Für die Sitzringe wird kohlegefülltes Polytetrafluorethylen (PTFE) verwendet.

Welche technischen Parameter und Prüfungen sind für den Betrieb relevant?

Der Kugelhahn ist für eine maximale Mediumtemperatur von 180 °C ausgelegt und kann mit einem Nenndruck von PN 25 betrieben werden. Die Nennweite beträgt DN 80, die Baulänge 355 mm und die Bauhöhe 103 mm. Das Gewicht liegt bei 8,8 kg. Die Betätigung erfolgt über einen L-förmigen Handhebel. Alle Danfoss Kugelhähne Typ JIP werden umfassenden Druck-, Funktions- und Dichtheitsprüfungen nach EN 12266-1 (P10, P11, P12) und EN 12266-2 (F20) unterzogen. Zudem entsprechen sie den Anforderungen der DGRL 2014/68/EU Modul H1. Danfoss ist nach ISO 9001, ISO 14001 und ISO 45001 zertifiziert.

Technische Daten

• Nennweite: DN 80
• Kvs-Wert: 1100 m3/h
• Nenndruck: PN 25
• Maximale Mediumtemperatur: 180 °C
• Baulänge: 355 mm
• Bauhöhe: 103 mm
• Gewicht: 8,8 kg
• Betätigungsart: Handhebel L-Form
• Werkstoff Gehäuse: Stahl (P 235 GH)
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)

Der Danfoss Kugelhahn Typ JIP 225.16 DN 80 bietet mit seinem robusten, vollverschweißten Gehäuse und den hochwertigen Werkstoffen eine zuverlässige Lösung für anspruchsvolle Fernwärme- und Kältesysteme. Die hohe Durchflussleistung von 1100 m3/h bei einem Nenndruck von PN 25 und die maximale Betriebstemperatur von 180 °C stellen eine effiziente und sichere Funktion in geschlossenen Wasserkreisläufen sicher.
