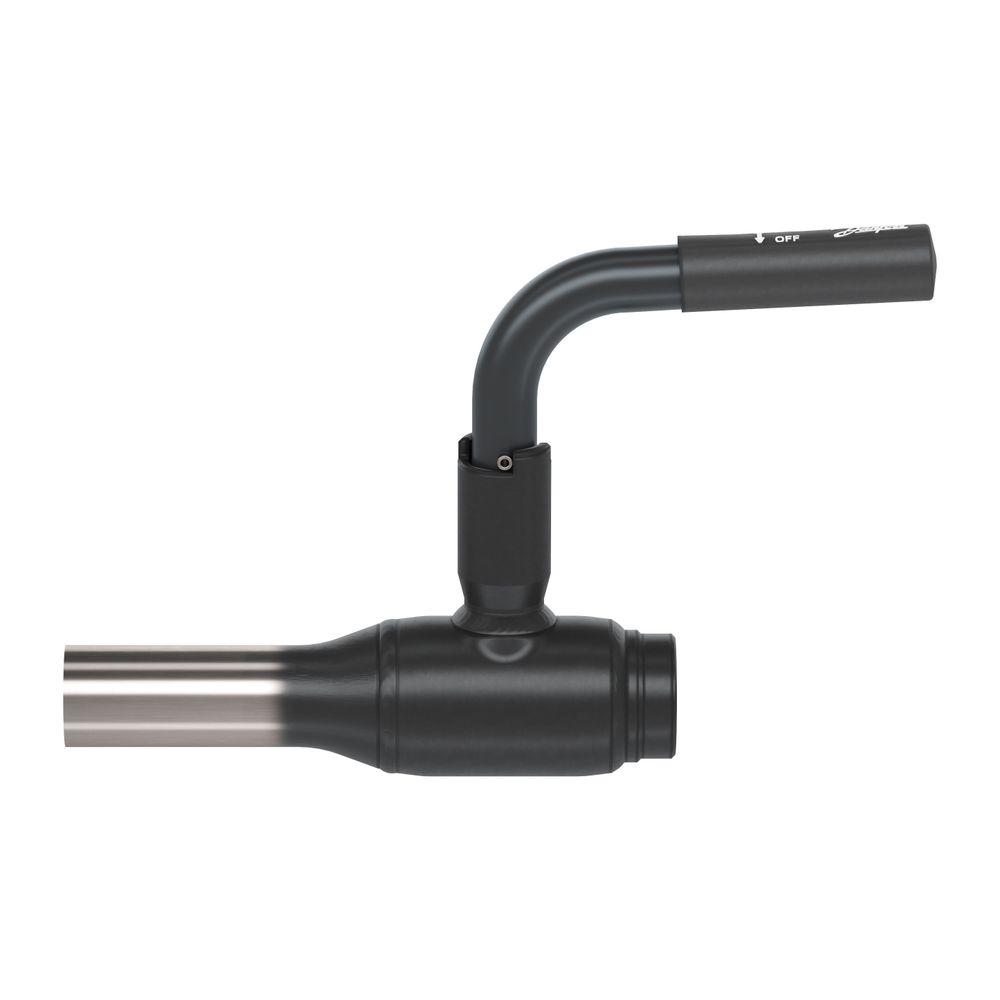

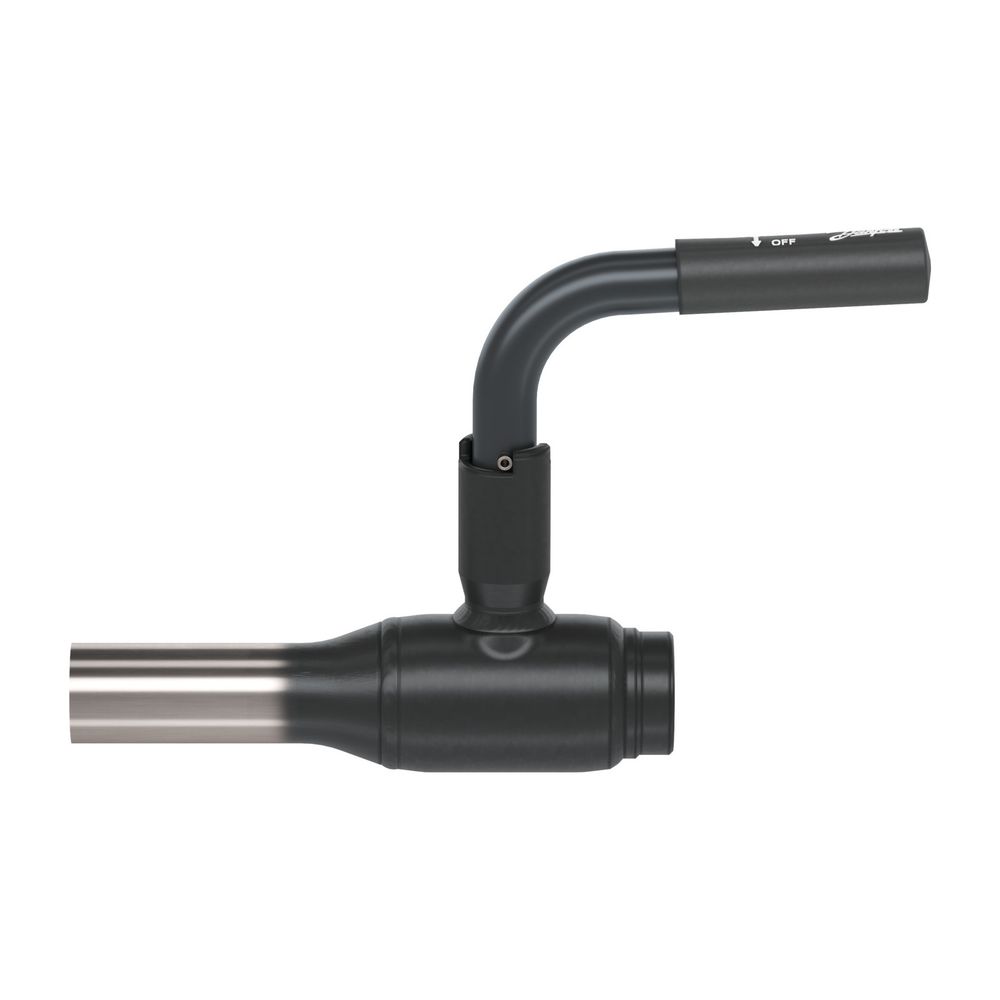

Danfoss Kugelhahn Typ JIP 140.13 DN 32, Kvs 52m3/h, PN 40, Außengewinde und Innengewinde (AE - IG)
Der Danfoss Kugelhahn Typ JIP 140.13 DN 32 ist eine robuste und wartungsfreie Komponente, die speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert wurde. Mit einer Nennweite von DN 32, einem Kvs-Wert von 52 m³/h und einer Druckstufe von PN 40 eignet sich dieser Kugelhahn für anspruchsvolle Anwendungen bis zu einer maximalen Mediumtemperatur von 180 °C. Die Anschlüsse sind als Außengewinde und Innengewinde (AE - IG) ausgeführt, was eine flexible Integration ermöglicht. Eine integrierte Schaltwellenverlängerung unterstützt die Isolierung gemäß EnEV.
Wie ist der Danfoss Kugelhahn konstruiert?
Der Danfoss Kugelhahn Typ JIP 140.13 verfügt über ein vollverschweißtes Gehäuse aus hochwertigem Stahl (P 235 GH, ähnlich St. 37). Die massive Kugel besteht aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088, ähnlich 1.4301) und ist mit einem zylindrischen, reduzierten Durchgang ausgestattet. Die Schaltwelle aus rostfreiem Stahl (X10CrNiS 18-9 nach EN 10088, ähnlich 1.4305) ist mit einer Verlängerung versehen, die eine effektive Isolierung gemäß den Anforderungen der EnEV ermöglicht. Die gesamte Einheit ist wartungsfrei konzipiert, was den Betriebsaufwand minimiert.
Welche Materialien sichern die Dichtheit?
Die Abdichtung zur Atmosphäre wird durch alterungsbeständige und wartungsfreie Packungen aus Polytetrafluorethylen (PTFE) und Graphit sichergestellt. Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) gefertigt, was eine zuverlässige und dauerhafte Dichtfunktion ermöglicht. An der Schaltwelle kommen ebenfalls Dichtungen aus Polytetrafluorethylen (PTFE) und Graphit zum Einsatz. Diese Materialkombination trägt zur hohen Betriebssicherheit und zur langen Lebensdauer des Kugelhahns bei.
Welche Prüfungen durchläuft der Kugelhahn?
Alle Danfoss Kugelhähne des Typs JIP werden umfassenden Qualitätskontrollen unterzogen. Dazu gehören eine Druck-, Funktions- und Dichtheitsprüfung gemäß den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20. Diese strengen Prüfverfahren stellen sicher, dass der Kugelhahn den hohen Anforderungen an Zuverlässigkeit und Sicherheit im Betrieb gerecht wird.
Technische Daten
- Nennweite: DN 32
- Kvs-Wert: 52 m³/h
- Nenndruck: PN 40
- Maximale Mediumtemperatur: 180 °C
- Baulänge: 183 mm
- Anschlüsse: Außengewinde und Innengewinde (metrisch)
- Werkstoff Gehäuse: Stahl (P 235 GH)
- Werkstoff Kugel: rostfreier Stahl (X5CrNi 18-10)
- Werkstoff Schaltwelle: rostfreier Stahl (X10CrNiS 18-9)
- Dichtungsmaterial: Polytetrafluorethylen (PTFE) und Graphit
- Betätigungsart: Handhebel L-Form
- Max. Druckunterschied bei 20 °C: 40
Der Danfoss Kugelhahn Typ JIP 140.13 bietet eine zuverlässige und langlebige Lösung für Heizungs-, Kälte- und Fernwärmesysteme. Seine robuste Bauweise, die wartungsfreien Dichtungen und die Eignung für Temperaturen bis 180 °C bei einem Nenndruck von PN 40 machen ihn zu einer effizienten Wahl für vielfältige Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-IW |
| Hersteller-Artikelnummer | 065N0915 |
| Hersteller | Danfoss |
| Anschluss 1 | Innengewinde (metrisch) |
| Anschluss 2 | Innengewinde (metrisch) |
| Artikelnummer | DANFOSS-065N0915 |
| Ausführung | gerade |
| Bedienung | Handrad |
| Druckstufe Artikel | PN 40 |
| Druckstufe Flansch | PN 40 |
| EAN-13 | 5702421651230 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 1,478 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material sekundäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 40 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
