Beschreibung

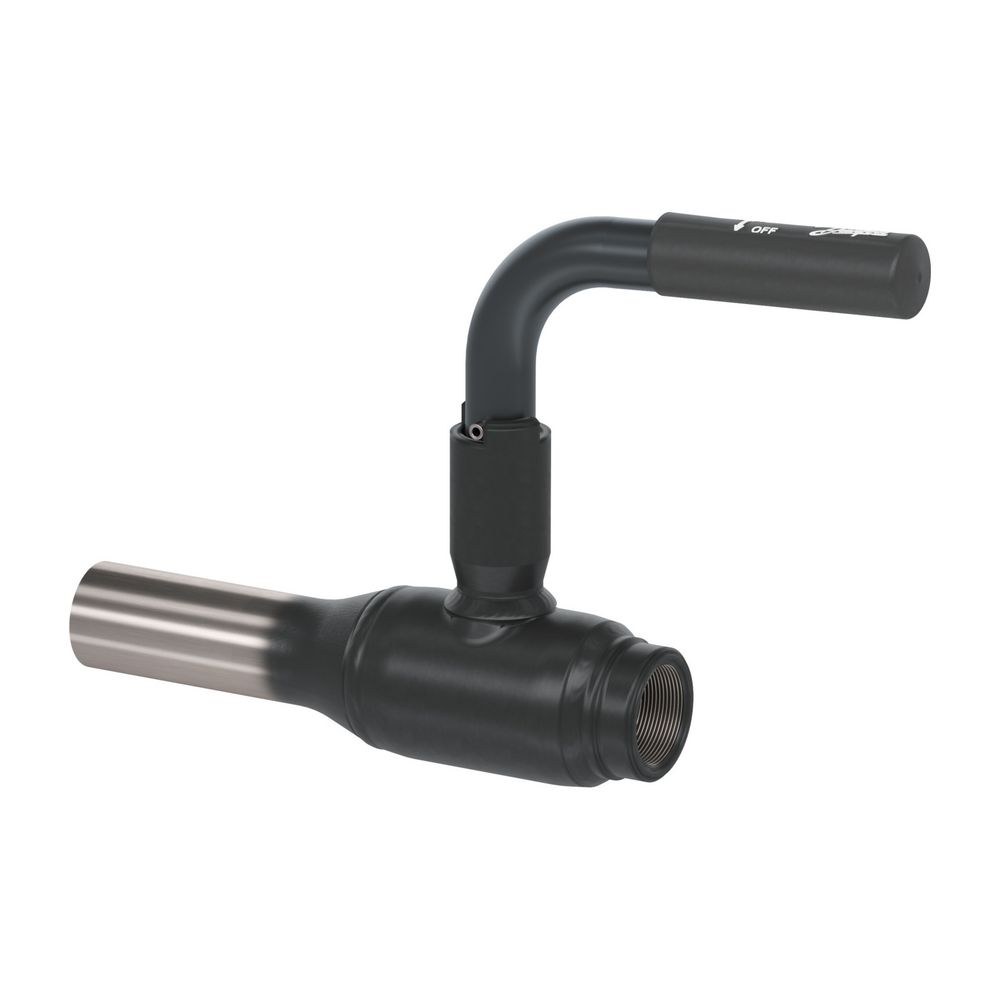

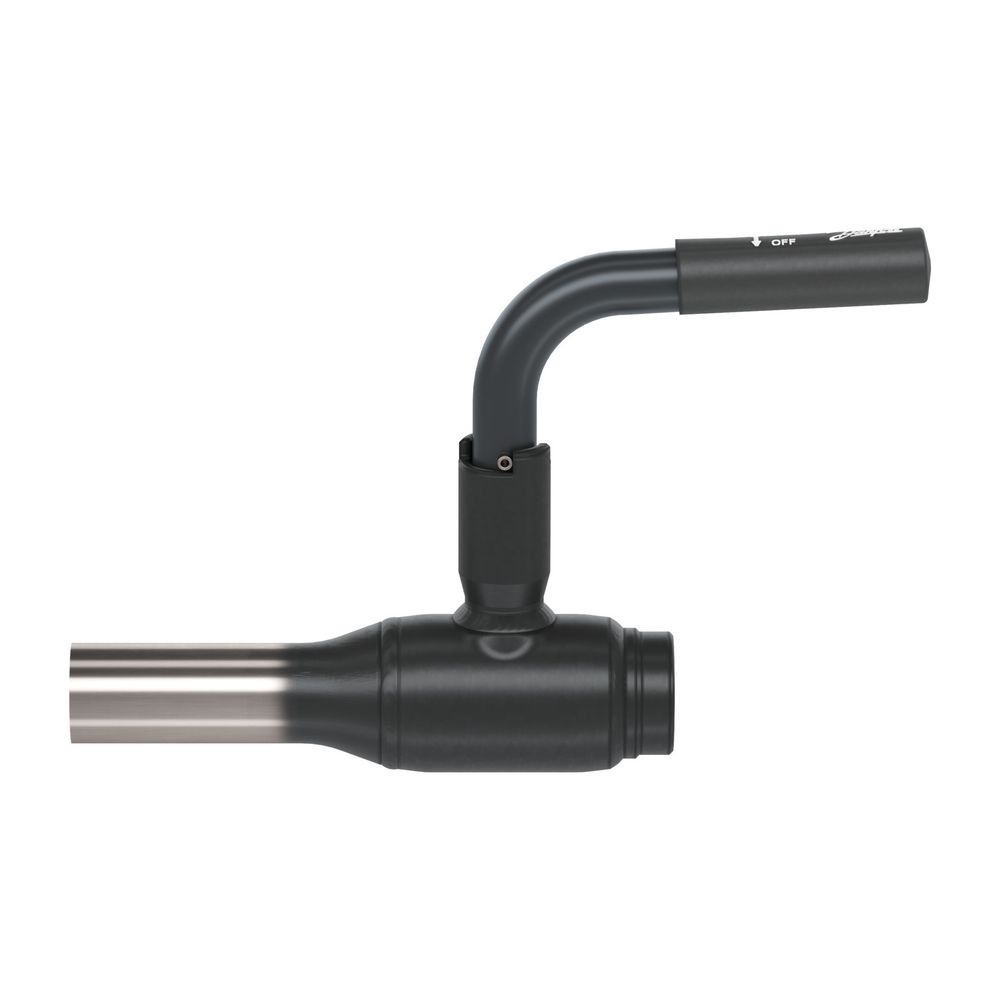

Danfoss Kugelhahn JIP-IW 140.13, DN 15, Kvs 11m3/h, PN 40, Anschweißende und Innengewinde, 065N0904
Dieser Kugelhahn aus der Serie JIP 140.13 ist für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert. Das vollverschweißte Stahlgehäuse zeichnet sich durch eine wartungsfreie Konstruktion mit Schaltwellenverlängerung aus, die eine Isolierung gemäß EnEV ermöglicht.
Robuste Konstruktion und Materialwahl
Die Armatur verfügt über eine massive Kugel aus rostfreiem Stahl. Zur Abdichtung zur Atmosphäre kommen alterungsbeständige PTFE- und Graphitpackungen zum Einsatz, während die Sitzringe aus kohlegefülltem PTFE bestehen. Diese Materialwahl unterstützt eine zuverlässige Funktion bei Betriebstemperaturen von bis zu 180 °C.
Anschluss und Bedienung
Das Modell ist für eine Nennweite von DN 15 ausgelegt und bietet eine Kombination aus Anschweißende und Innengewinde. Die Betätigung erfolgt über einen T-Griff. Mit einer Baulänge von 160 mm ist eine präzise Integration in Rohrleitungssysteme möglich.
Die Kombination aus hochwertigen Werkstoffen wie P 235 GH für das Gehäuse und rostfreiem Stahl für Kugel sowie Spindel sorgt für eine hohe Langlebigkeit. Mit einer Druckstufe von PN 40 und einem Kvs-Wert von 11 m³/h ist das Ventil für anspruchsvolle gebäudetechnische Anwendungen ausgelegt. Die wartungsfreien Dichtungssysteme unterstützen einen sicheren Betrieb in Fernwärme- und Heizungsanlagen.
Technische Daten
- Nennweite: DN 15
- Nenndruck: PN 40
- Kvs-Wert: 11 m³/h
- Max. Temperatur: 180 °C
- Baulänge: 160 mm
- Gehäusewerkstoff: P 235 GH
- Kugelmaterial: Rostfreier Stahl
- Anschlussart: Anschweißende und Innengewinde
- Betätigung: T-Griff
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-IW |
| Hersteller-Artikelnummer | 065N0904 |
| Hersteller | Danfoss |
| Anschluss 1 | Innengewinde (metrisch) |
| Anschluss 2 | Innengewinde (metrisch) |
| Artikelnummer | DANFOSS-065N0904 |
| Ausführung | gerade |
| Bedienung | T-Griff |
| Druckstufe Artikel | PN 40 |
| Druckstufe Flansch | PN 40 |
| EAN-13 | 5702421654880 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 0,753 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material sekundäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 40 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | DE66490570 |
