Beschreibung

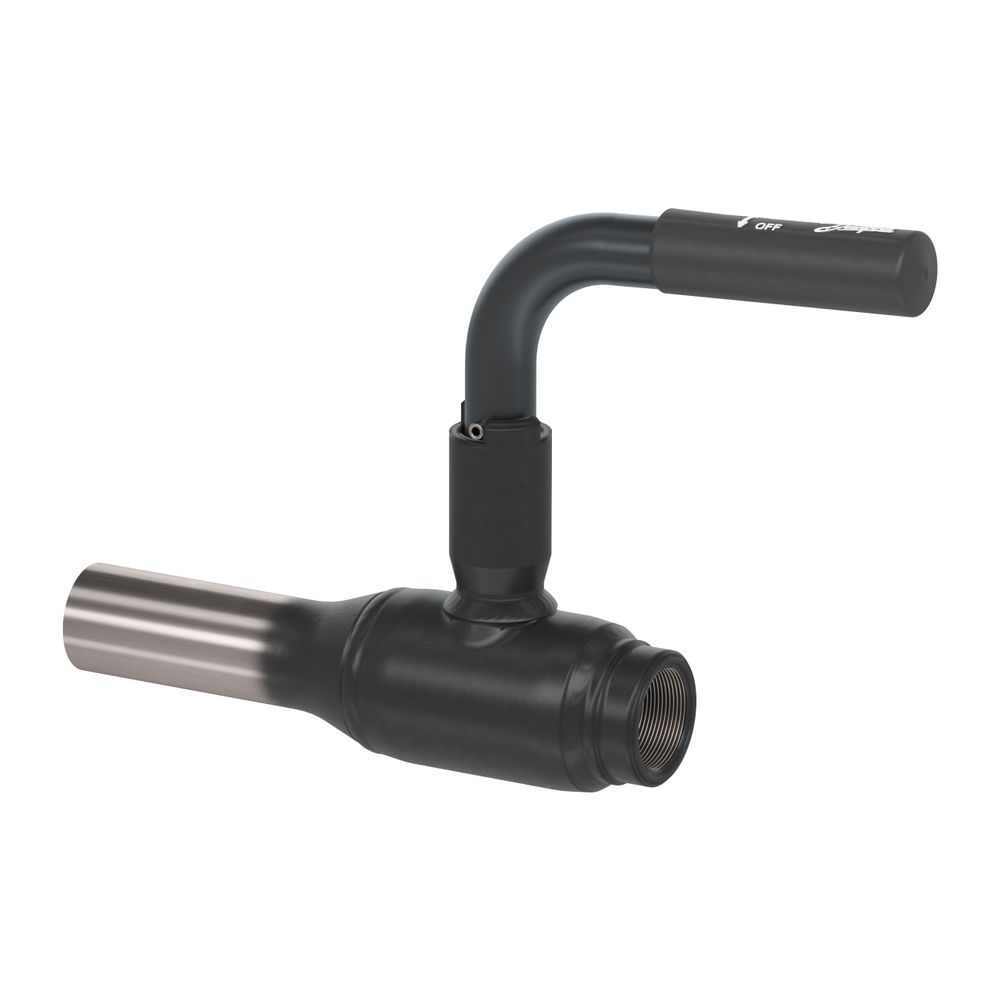

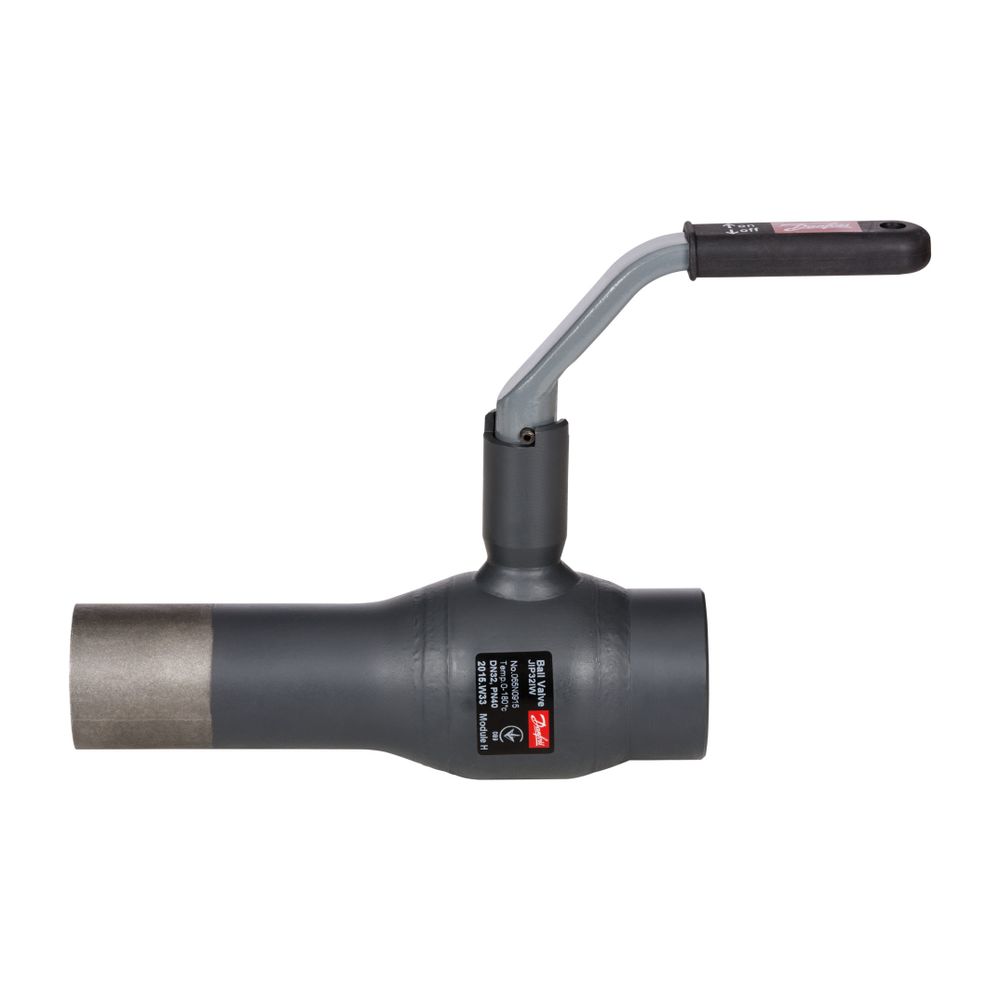

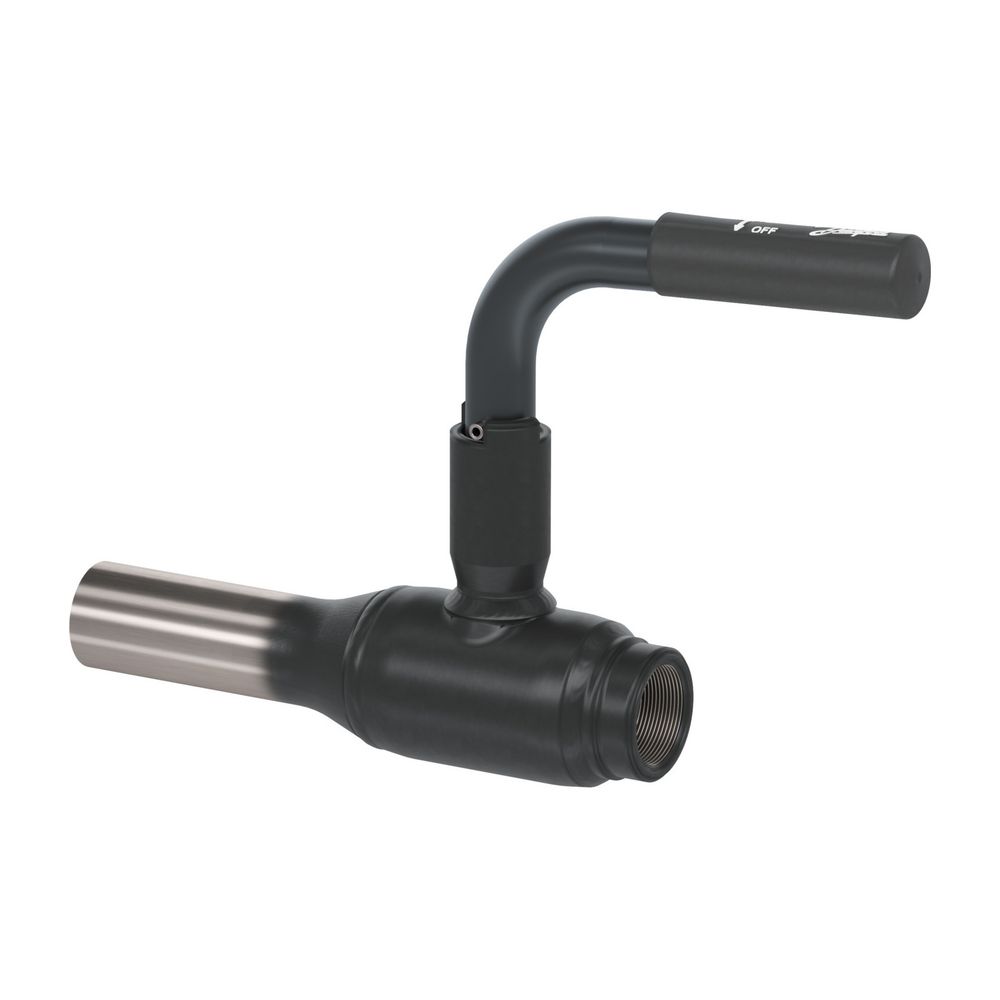

Danfoss Kugelhahn Typ JIP 140.13 DN 25, Kvs 34m3/h, PN 40, Außengewinde und Innengewinde (AE - IG), L-Griff
Der Danfoss Kugelhahn Typ JIP 140.13 DN 25 ist eine robuste und wartungsfreie Lösung für Heizungs-, Kälte- und Fernwärmesysteme. Mit einem Kvs-Wert von 34 m³/h und einem Nenndruck von PN 40 eignet er sich für Anwendungen mit Mediumtemperaturen bis maximal 180 Grad Celsius. Die Ausführung mit Anschweißende und Innengewinde sowie der L-förmige Handhebel ermöglichen eine einfache Bedienung und Integration in bestehende Rohrsysteme.
Wie ist der Danfoss Kugelhahn konstruiert?
Der Kugelhahn verfügt über ein vollverschweißtes, einteiliges Gehäuse aus Stahl (P 235 GH, ähnlich St. 37), das wartungsfrei ist. Er ist mit einem reduzierten Durchgang ausgestattet und besitzt eine massive Kugel mit zylindrischem Durchgang aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088, ähnlich 1.4301). Die Schaltwelle, ebenfalls aus rostfreiem Stahl (X10CrNiS 18-9 nach EN 10088, ähnlich 1.4305), ist mit einer Verlängerung zur Isolierung gemäß EnEV versehen.
Welche Materialien und Dichtungen werden verwendet?
Das Gehäuse und die Schweißenden bestehen aus Stahl (P 235 GH, ähnlich St. 37). Die Kugel und Schaltwelle sind aus rostfreiem Stahl gefertigt. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Dichtungen aus Polytetrafluorethylen (PTFE) und Graphit an der Schaltwelle. Die Sitzringe bestehen aus kohlegefülltem Polytetrafluorethylen (PTFE). Diese hochwertigen Materialien stellen eine zuverlässige Abdichtung und Langlebigkeit des Ventils sicher.
Welche Anschlussarten und Bedienmöglichkeiten bietet der Kugelhahn?
Der Kugelhahn ist mit einem Anschweißende und einem metrischen Innengewinde ausgestattet. Die Betätigung erfolgt über einen L-förmigen Handhebel, der eine einfache und sichere Bedienung ermöglicht. Für die Installation sind keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge erforderlich.
Welche Prüfungen wurden durchgeführt?
Alle Danfoss Kugelhähne Typ JIP werden einer Druck-, Funktions- und Dichtheitsprüfung nach EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen. Dies stellt die hohe Qualität und Zuverlässigkeit des Produkts sicher.
Technische Daten
- Nennweite: DN 25
- Kvs-Wert: 34 m³/h
- Nenndruck: PN 40
- Maximale Mediumtemperatur: 180 °C
- Baulänge: 165 mm
- Anschlüsse: Anschweißende und Innengewinde
- Gehäusematerial: Stahl (P 235 GH)
- Kugelmaterial: Rostfreier Stahl
- Dichtungsmaterial: Polytetrafluorethylen (PTFE) und Graphit
- Betätigung: L-förmiger Handhebel
Der Danfoss Kugelhahn Typ JIP 140.13 mit DN 25 und PN 40 bietet eine zuverlässige und langlebige Lösung für anspruchsvolle Heizungs-, Kälte- und Fernwärmeanwendungen. Seine robuste Stahlkonstruktion, die hochwertigen Polytetrafluorethylen (PTFE)-Dichtungen und der Kvs-Wert von 34 m³/h machen ihn zu einer effizienten Komponente in modernen Anlagen. Die wartungsfreie Ausführung und die einfache Bedienung durch den L-förmigen Handhebel unterstreichen die Praxistauglichkeit dieses Kugelhahns.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-IW |
| Hersteller-Artikelnummer | 065N0910 |
| Hersteller | Danfoss |
| Anschluss 1 | Innengewinde (metrisch) |
| Anschluss 2 | Innengewinde (metrisch) |
| Artikelnummer | DANFOSS-065N0910 |
| Ausführung | gerade |
| Bedienung | Handrad |
| Druckstufe Artikel | PN 40 |
| Druckstufe Flansch | PN 40 |
| EAN-13 | 5702421651223 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 1,16 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material sekundäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 40 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
