Beschreibung

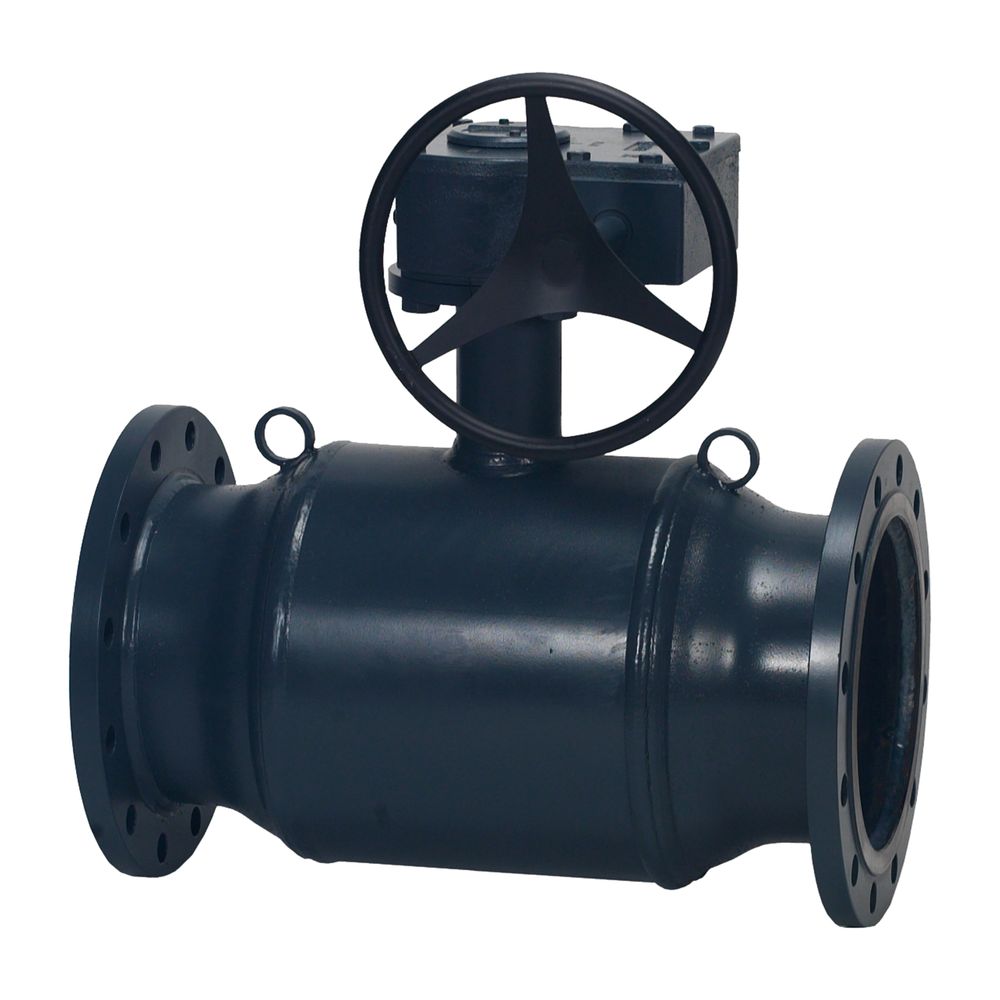

Danfoss Kugelhahn JIP-FF 116.10 G, DN 300, Kvs 9.100m3/h, PN 16, mit Flansch beidseitig, 065N0266
Der Danfoss Kugelhahn Typ JIP 116.10 ist eine robuste und wartungsfreie Lösung für Heizungs-, Kälte- und Fernwärmesysteme. Dieser Kugelhahn mit einer Nennweite von DN 300, einem Kvs-Wert von 9100 m³/h und einem Nenndruck von PN 16 ist beidseitig mit Flanschen ausgestattet. Das vollverschweißte Gehäuse und die hochwertige Abdichtung ermöglichen eine zuverlässige Funktion in anspruchsvollen Anwendungen.
Für welche Anwendungen ist der Danfoss Kugelhahn JIP 116.10 geeignet?
Der Danfoss Kugelhahn Typ JIP 116.10 ist speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert. Seine Konstruktion mit einem vollverschweißten Gehäuse und die Auswahl alterungsbeständiger Materialien machen ihn zu einer langlebigen und wartungsfreien Komponente in diesen anspruchsvollen Umgebungen.
Welche Konstruktionsmerkmale zeichnen den Kugelhahn aus?
Dieser Kugelhahn verfügt über ein vollverschweißtes Gehäuse, das für hohe Stabilität und Dichtheit sorgt. Eine Schaltwellenverlängerung ist zur Isolierung gemäß EnEV integriert. Die Kugeln sind mit einem zylindrischen Kerneinsatz ausgestattet, und der Durchgang ist reduziert. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie PTFE- und Graphitpackungen, was die Zuverlässigkeit und Langlebigkeit des Ventils sicherstellt. Die Betätigung erfolgt über ein S-Getriebe oder Handrad.
Aus welchen Materialien besteht der Danfoss Kugelhahn?
Das Gehäuse und die Schweißenden des Kugelhahns bestehen aus P 235 GH (ähnlich St. 37). Die Kugel ist aus X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301) gefertigt, während die Schaltwelle aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305) besteht. Für die Sitzringe wird kohlegefülltes Polytetrafluorethylen (PTFE) verwendet, und die Dichtungen an der Schaltwelle bestehen aus PTFE und Graphit.
Wie wird die Qualität des Kugelhahns sichergestellt?
Alle Danfoss Kugelhähne des Typs JIP werden umfassenden Prüfungen unterzogen. Dazu gehören eine Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20. Diese strengen Tests stellen die hohe Qualität und Betriebssicherheit des Produkts sicher.
Technische Daten
- Nennweite: DN 300
- Kvs Wert: 9100 m³/h
- Nenndruck: PN 16
- Baulänge: 750 mm
- Anschlüsse: Flansch PN 16
- Maximale Temperatur: 180 °C
- Betätigungsart: Schneckenkasten
- Werkstoff Gehäuse: P 235 GH (Stahl)
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Durchgang: Reduziert
Der Danfoss Kugelhahn Typ JIP 116.10 bietet eine zuverlässige und wartungsarme Lösung für anspruchsvolle Heizungs-, Kälte- und Fernwärmeanwendungen. Mit einer Nennweite von DN 300, einem Kvs-Wert von 9100 m³/h und einem Nenndruck von PN 16 ist dieser Kugelhahn für hohe Anforderungen ausgelegt und trägt zur Effizienz und Sicherheit der jeweiligen Systeme bei.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-FF, RB, Sch |
| Hersteller-Artikelnummer | 065N0266 |
| Hersteller | Danfoss |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Artikelnummer | DANFOSS-065N0266 |
| Ausführung | gerade |
| Bedienung | Schneckenkasten |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 5702421650493 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 309,55 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Max Druckunterschied bei 20 °C | 16 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
