Beschreibung

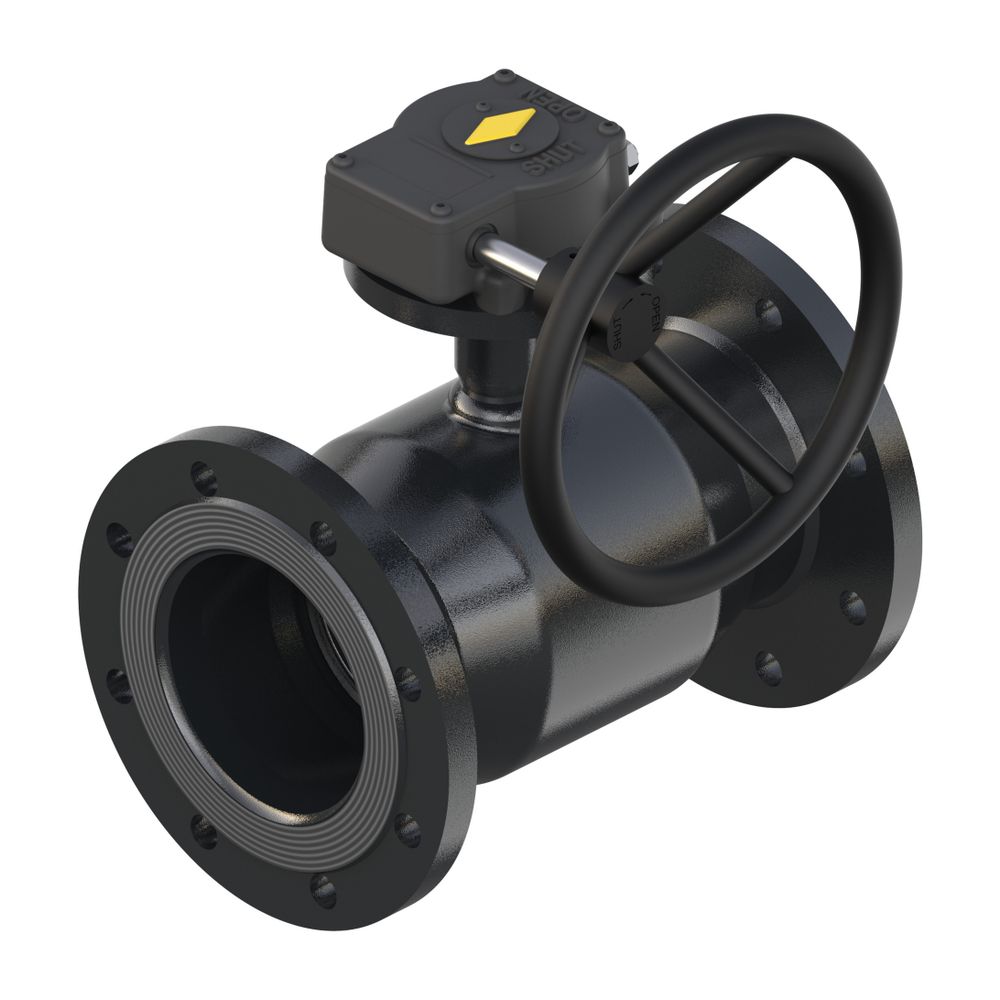

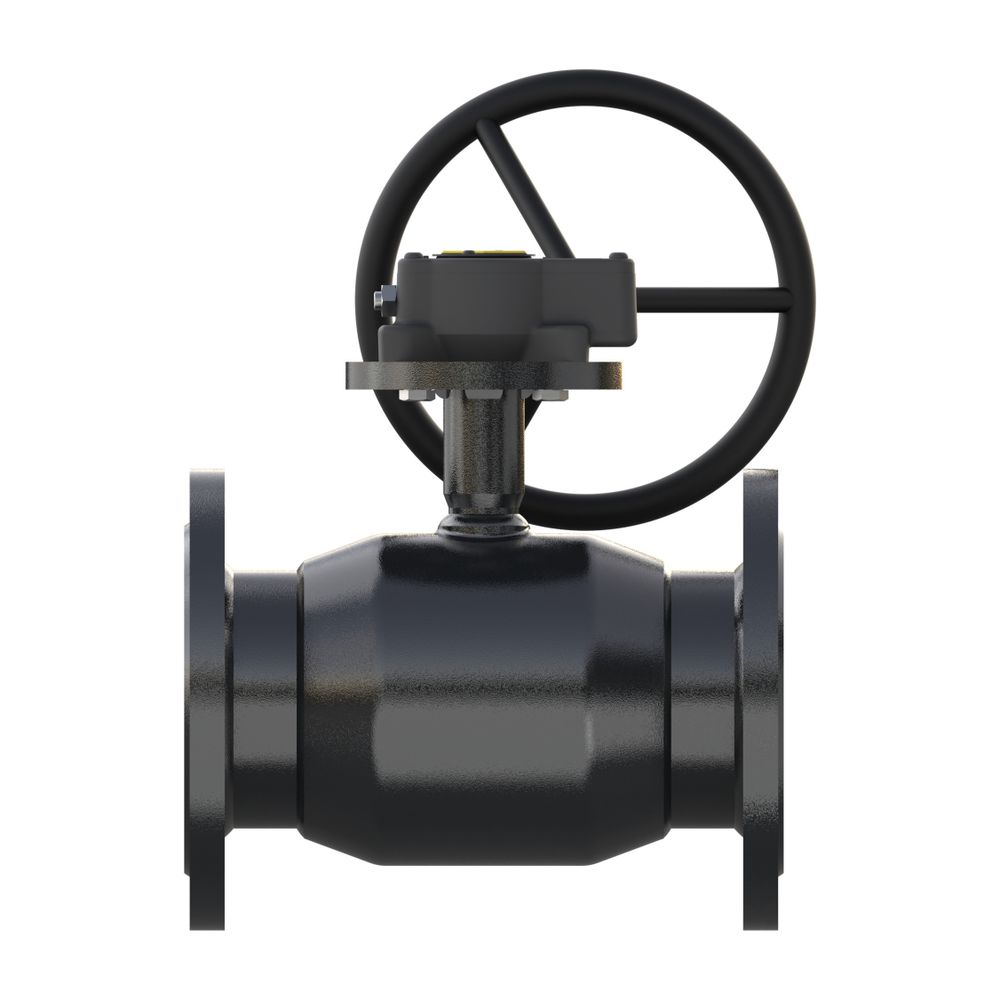

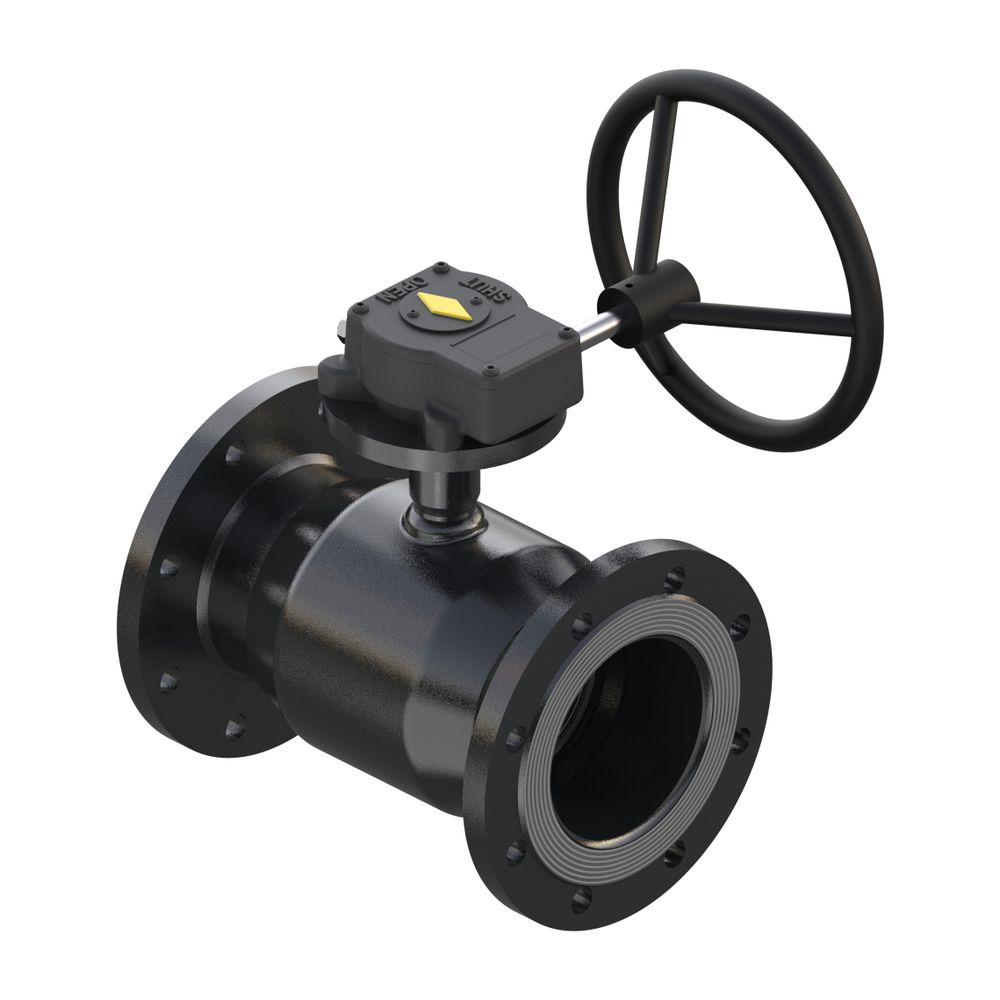

Danfoss Kugelhahn Typ JIP 116.10 G DN 65, Kvs 2,0m3/h, PN 16, mit Flansch beidseitig (FL - FL)
Der Danfoss Kugelhahn Typ JIP 116.10 G ist ein vollverschweißter Kugelhahn für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen. Mit einer Nennweite von DN 65, einem Kvs-Wert von 200 m3/h und einem Nenndruck von PN 16 ist dieser Kugelhahn für anspruchsvolle Anwendungen konzipiert. Die beidseitigen Flanschanschlüsse (FL - FL) ermöglichen eine einfache Integration in bestehende Rohrleitungssysteme.
Wie ist der Danfoss Kugelhahn konstruiert?
Der Danfoss Kugelhahn Typ JIP 116.10 verfügt über ein vollverschweißtes Gehäuse, das eine hohe Dichtheit und Langlebigkeit sicherstellt. Eine Schaltwellenverlängerung ist zur Isolierung gemäß EnEV integriert. Der Kugelhahn ist mit einem reduzierten Durchgang ausgestattet, und die Kugeln besitzen einen zylindrischen Kerneinsatz. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie PTFE- und Graphitpackungen, was eine zuverlässige Funktion über lange Zeiträume ermöglicht und eine lange Lebensdauer sicherstellt.
Welche Materialien werden verwendet?
Für das Gehäuse und die Schweißenden kommt P 235 GH (ähnlich St. 37) zum Einsatz. Die Kugel besteht aus X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301), während die Schaltwelle aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305) gefertigt ist. Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) gefertigt, und die Dichtungen an der Schaltwelle bestehen aus PTFE und Graphit. Diese Materialauswahl trägt zur Robustheit und Beständigkeit des Kugelhahns bei.
Welche Prüfungen durchläuft der Kugelhahn?
Alle Danfoss Kugelhähne der Serie JIP werden umfassenden Qualitätskontrollen unterzogen. Dazu gehören eine Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20. Diese Prüfungen stellen die hohe Zuverlässigkeit und Sicherheit des Produkts im Betrieb sicher.
Technische Daten
- Baulänge: 270 mm
- Nennweite: DN 65
- Kvs Wert: 200 m3/h
- Nenndruck: PN 16
- Temperatur: maximal 180 Grad C
- Betätigungsart: S-Getriebe / Handrad
- Ausführung: gerade
- Ventilwinkel: 0
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
Der Danfoss Kugelhahn Typ JIP 116.10 G ist eine robuste und wartungsfreie Lösung für Heizungs-, Kälte- und Fernwärmesysteme. Mit seiner Nennweite von DN 65, einem Kvs-Wert von 200 m3/h und einer maximalen Betriebstemperatur von 180 Grad C bietet er eine zuverlässige Leistung. Die hochwertige Materialauswahl und die umfassenden Prüfungen stellen eine lange Lebensdauer und sichere Funktion in anspruchsvollen Umgebungen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 065N3624 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N3624 |
| Ausführung | gerade |
| Bedienung | Schneckenkasten |
| Druckstufe Artikel | PN 16 |
| EAN-13 | 5702424597399 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 13,39 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| WEEE-Nr. | 66490570 |
