Beschreibung

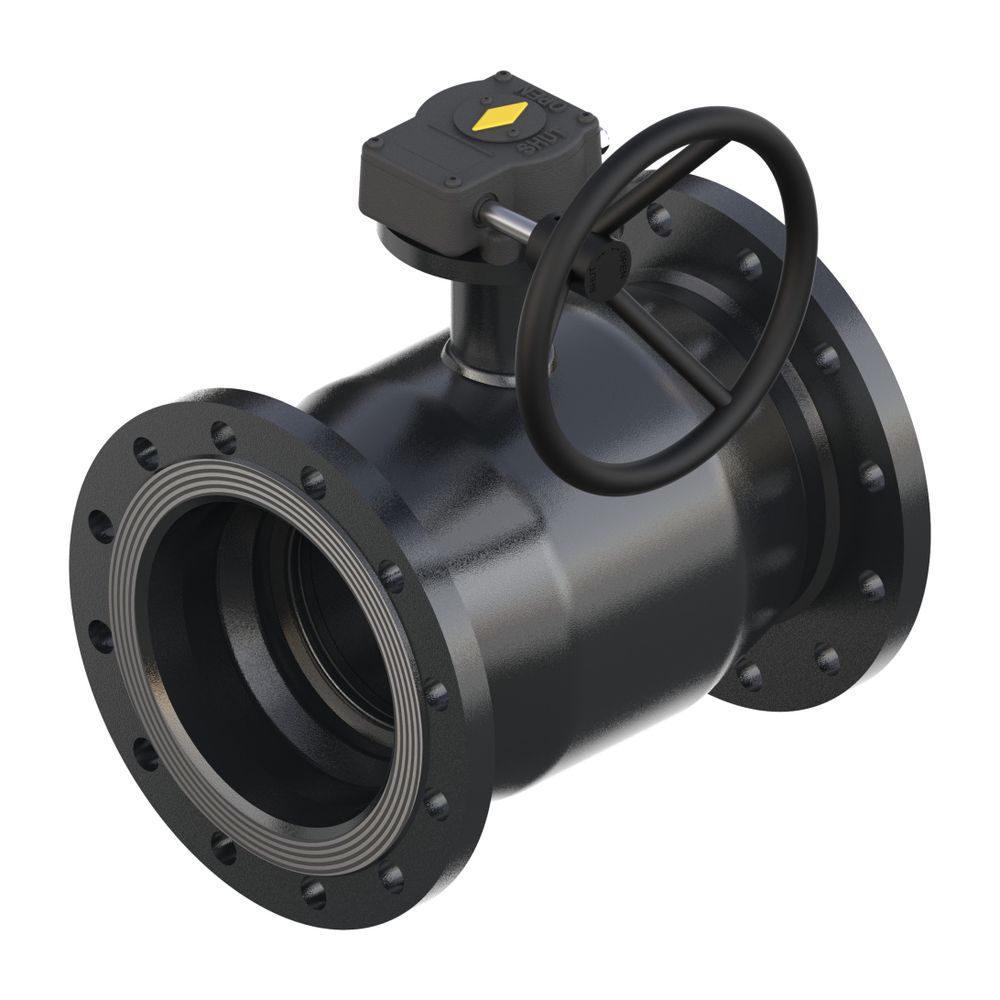

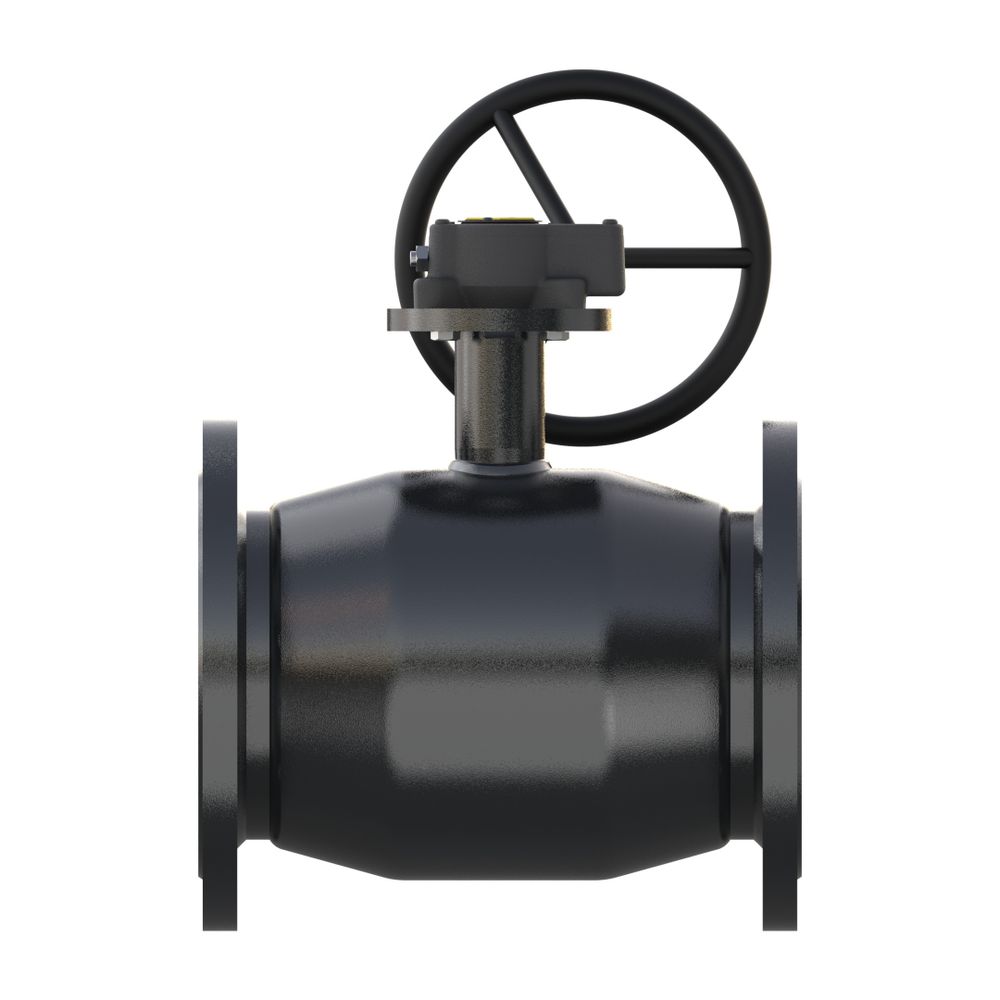

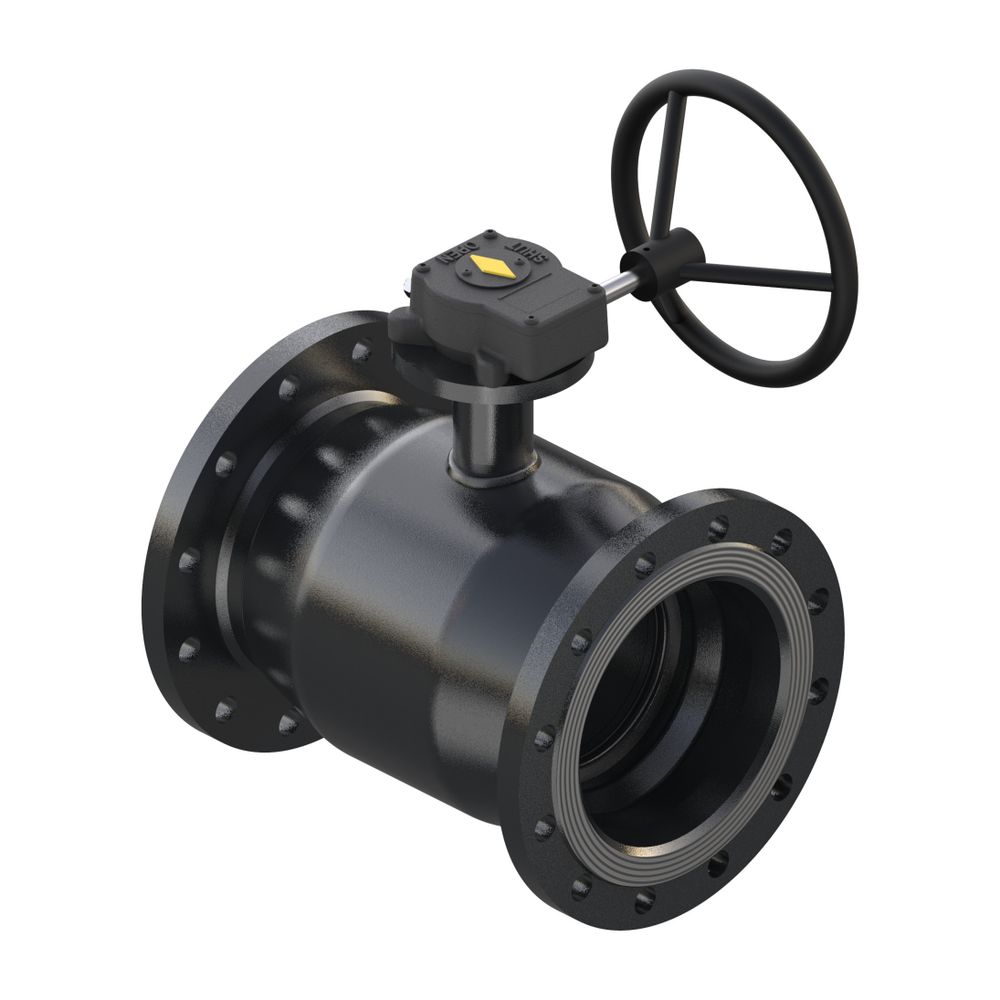

Danfoss Kugelhahn Typ JIP 116.10 G DN 200, Kvs 2300m3/h, PN 16, mit Flansch beidseitig (FL - FL)
Der Danfoss Kugelhahn Typ JIP 116.10 G ist eine robuste und wartungsfreie Lösung für Heizungs-, Kälte- und Fernwärmesysteme. Mit einer Nennweite von DN 200, einem Kvs-Wert von 2300 m3/h und einem Nenndruck von PN 16 bietet er eine zuverlässige Funktion. Das vollverschweißte Gehäuse und die Flanschanschlüsse PN 16 beidseitig ermöglichen eine sichere Installation.
Welche Konstruktionsmerkmale zeichnen den Kugelhahn aus?
Der Danfoss Kugelhahn Typ JIP 116.10 G verfügt über ein vollverschweißtes Gehäuse und ist wartungsfrei konzipiert. Eine Schaltwellenverlängerung zur Isolierung gemäß EnEV ist integriert. Die Kugeln sind mit einem zylindrischen Kerneinsatz ausgestattet, der einen reduzierten Durchgang ermöglicht. Die Betätigung erfolgt über ein S-Getriebe oder ein Handrad. Die Ausführung ist gerade, mit einem Ventilwinkel von 0 Grad.
Aus welchen Materialien besteht der Kugelhahn und seine Dichtungen?
Das Gehäuse und die Schweißenden bestehen aus P 235 GH (ähnlich St. 37). Die Kugel ist aus X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301) gefertigt und die Schaltwelle aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305). Die Sitzringe bestehen aus kohlegefülltem PTFE. Die Abdichtung zur Atmosphäre wird durch alterungsbeständige und wartungsfreie PTFE- und Graphitpackungen an der Schaltwelle sichergestellt. Das Material der Kugeldichtung ist Polytetrafluorethylen (PTFE).
Welche Qualitätsprüfungen durchläuft der Kugelhahn?
Alle Danfoss Kugelhähne Typ JIP werden umfassenden Qualitätskontrollen unterzogen. Dazu gehören eine Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20. Diese Prüfungen stellen die hohe Zuverlässigkeit und Sicherheit des Kugelhahns im Betrieb sicher.
Technische Daten
- Nennweite: DN 200
- Kvs Wert: 2300 m3/h
- Nenndruck: PN 16
- Baulänge: 400 mm
- Maximale Temperatur: 180 °C
- Anschlüsse: Flansch PN 16 beidseitig
- Betätigungsart: S-Getriebe / Handrad
- Material Gehäuse: P 235 GH (ähnlich St. 37)
- Material Kugel: X5CrNi 18-10 (ähnlich 1.4301)
- Material Schaltwelle: X10CrNiS 18-9 (ähnlich 1.4305)
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
Der Danfoss Kugelhahn Typ JIP 116.10 G bietet eine langlebige und effiziente Lösung für anspruchsvolle Anwendungen in Heizungs-, Kälte- und Fernwärmesystemen. Mit seiner Nennweite von DN 200, einem Kvs-Wert von 2300 m3/h und einem Nenndruck von PN 16 ist er für den zuverlässigen Einsatz in kritischen Infrastrukturen ausgelegt.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 065N3629 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N3629 |
| Ausführung | gerade |
| EAN-13 | 5702424597443 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 81,75 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| WEEE-Nr. | 66490570 |
