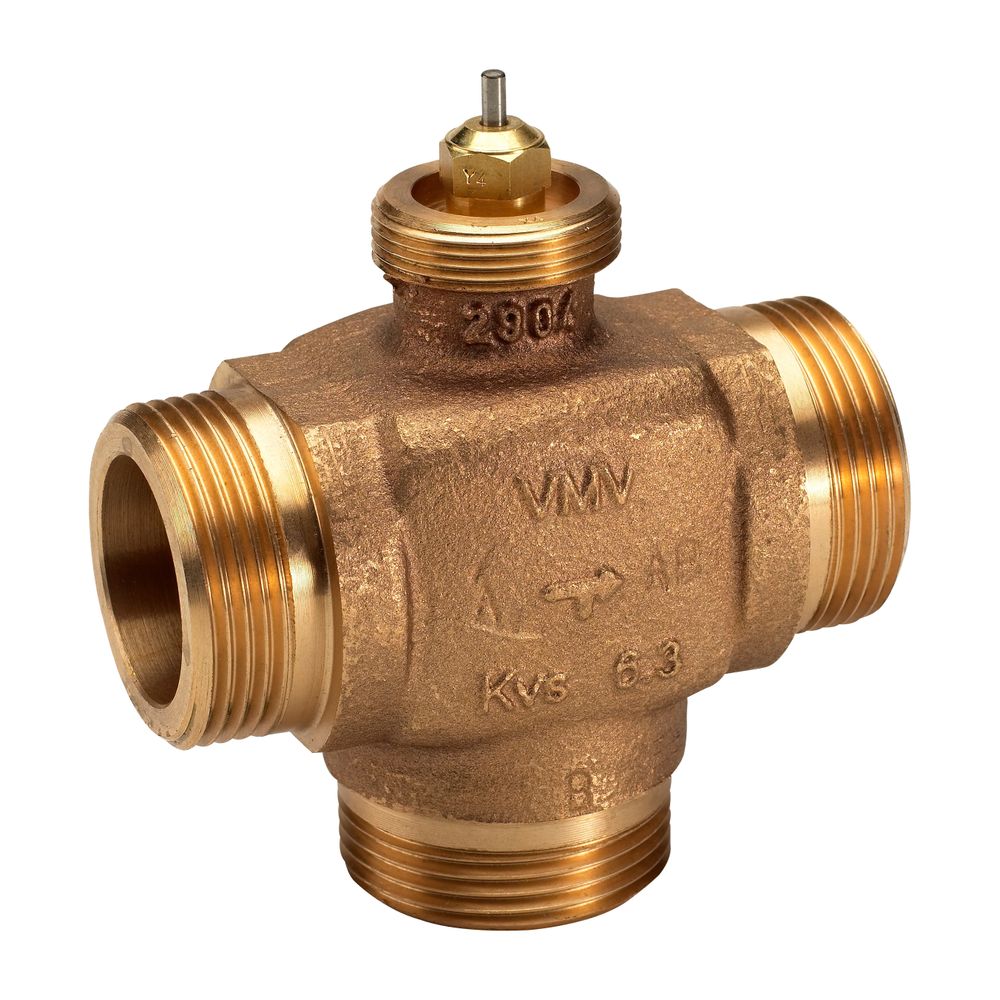

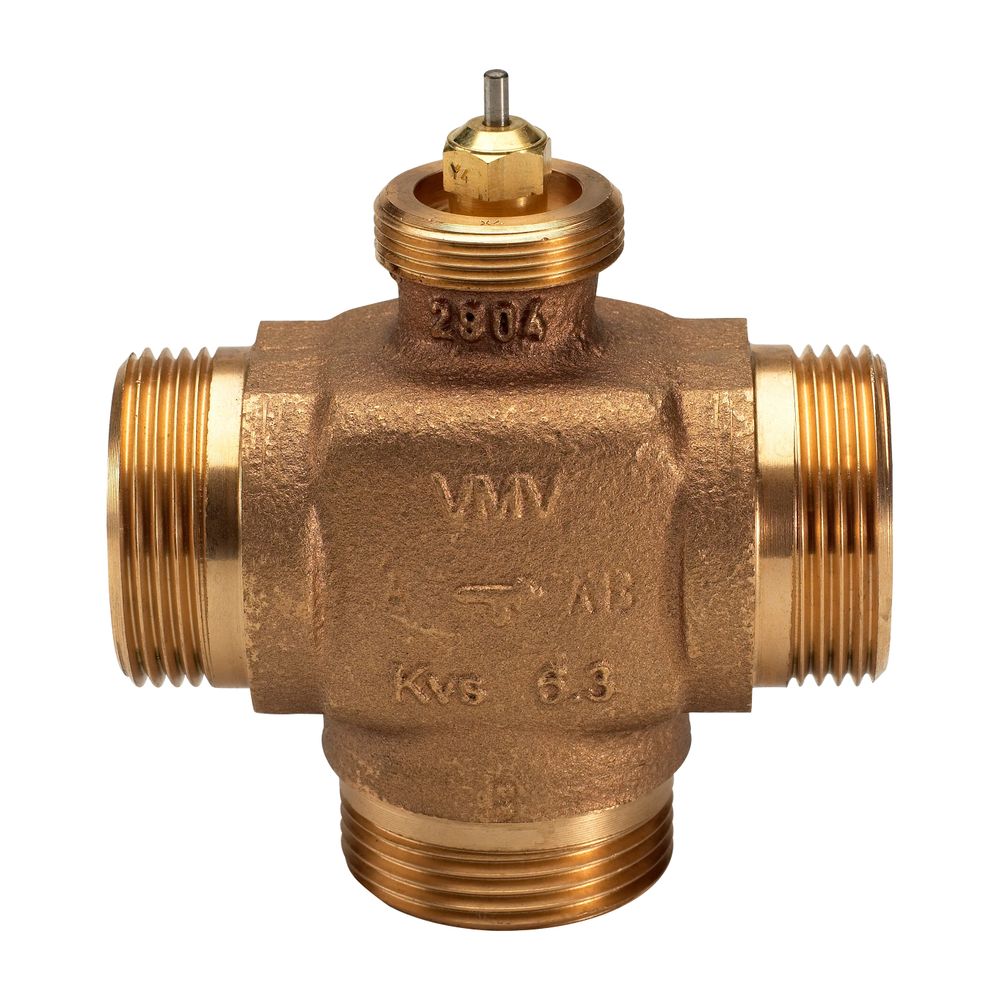

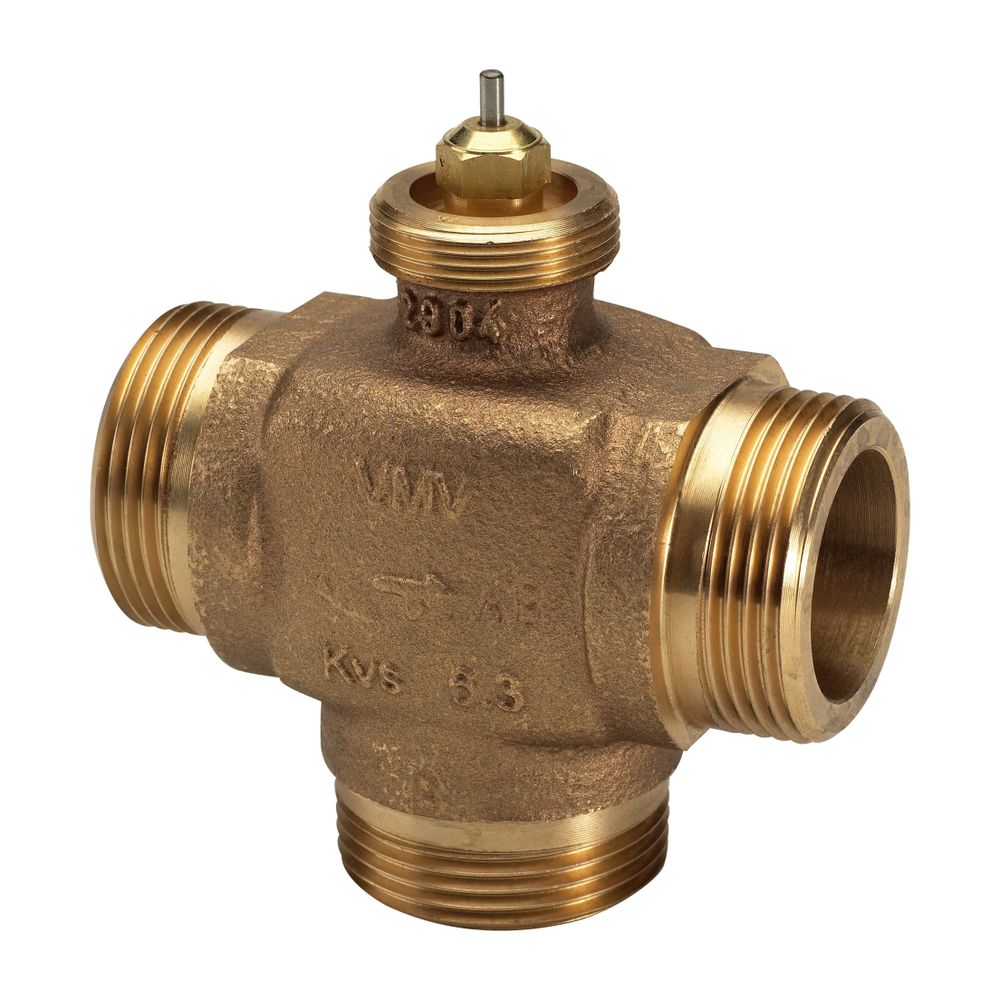

Danfoss 3-Wege-Mischventil VMV DN 25 Kvs 6,3, PN 16, RG5, G 1 1/4" A

Das Danfoss 3-Wege-Mischventil VMV DN 25 ist eine zuverlässige Komponente für die präzise Vorlauftemperaturregelung in Heizungsanlagen. Mit einem Kvs-Wert von 6,3 m³/h und einer Druckstufe von PN 16 ist dieses Ventil aus robustem Rotguss (RG5) gefertigt und verfügt über einen Außengewindeanschluss G 1 1/4" A. Es ist für den Einsatz mit verschiedenen elektrischen und thermischen Stellantrieben der Danfoss AMV- und ABV-Serien konzipiert.

Wofür wird das Danfoss VMV Mischventil eingesetzt?

Das Danfoss 3-Wege-Mischventil VMV ist speziell für die Regelung der Vorlauftemperatur in Heizungs- und Klimaanlagen entwickelt. Es eignet sich für Kreislaufwasser sowie Wasserglycolgemische mit einem Glycolanteil von bis zu 30 Prozent. Der Betriebstemperaturbereich liegt zwischen 2 °C und 120 °C, was eine flexible Anwendung in verschiedenen Systemen ermöglicht. Die annähernd lineare Ventilcharakteristik sorgt für eine gleichmäßige und präzise Regelung.

Welche Anschlussmöglichkeiten bietet das Ventil?

Dieses VMV Mischventil ist mit einem Außengewindeanschluss G 1 1/4" A gemäß ISO 228/1 ausgestattet, was eine einfache und sichere Installation ermöglicht. Es verfügt über einen M30-Anschluss, der die Kombination mit passenden Stellantrieben vereinfacht. Innerhalb der VMV-Serie sind auch Ausführungen mit RAV-Anschluss (Innengewinde) verfügbar, jedoch ist das vorliegende Modell für Außengewinde konzipiert.

Mit welchen Stellantrieben ist das Ventil kompatibel?

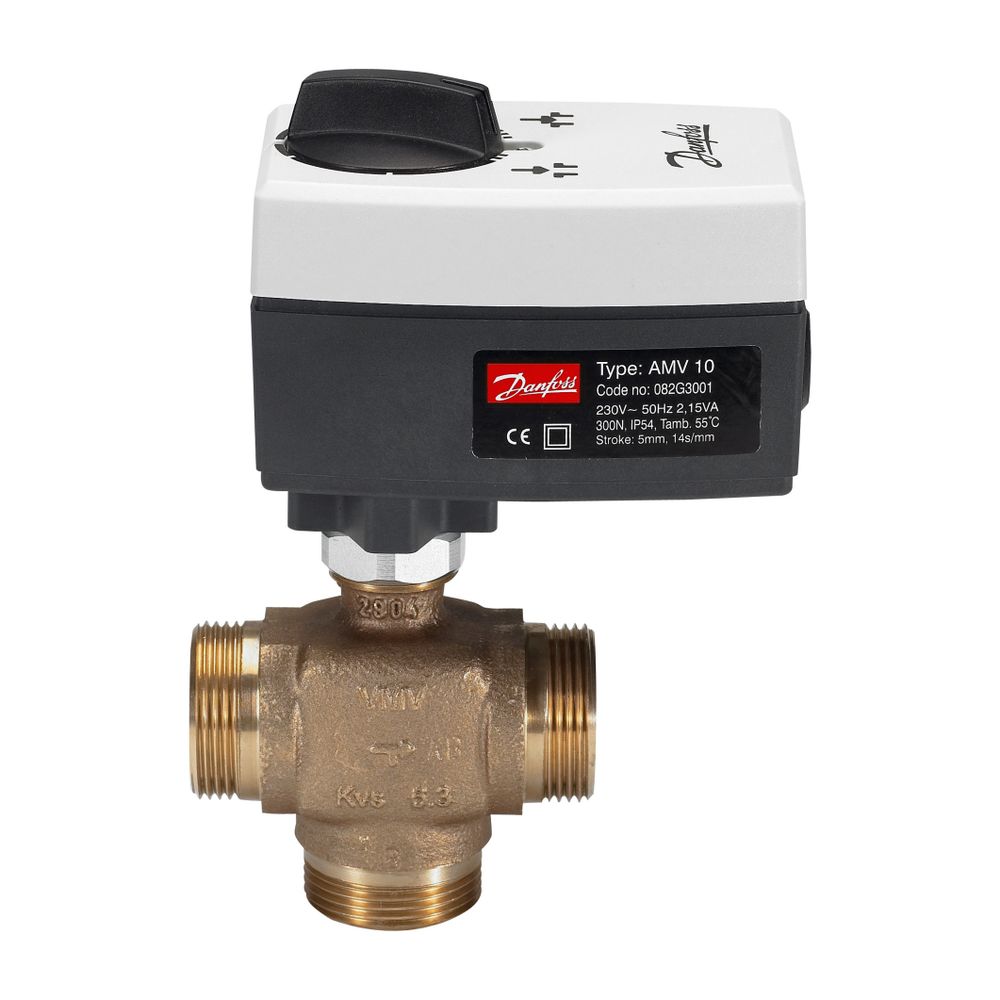

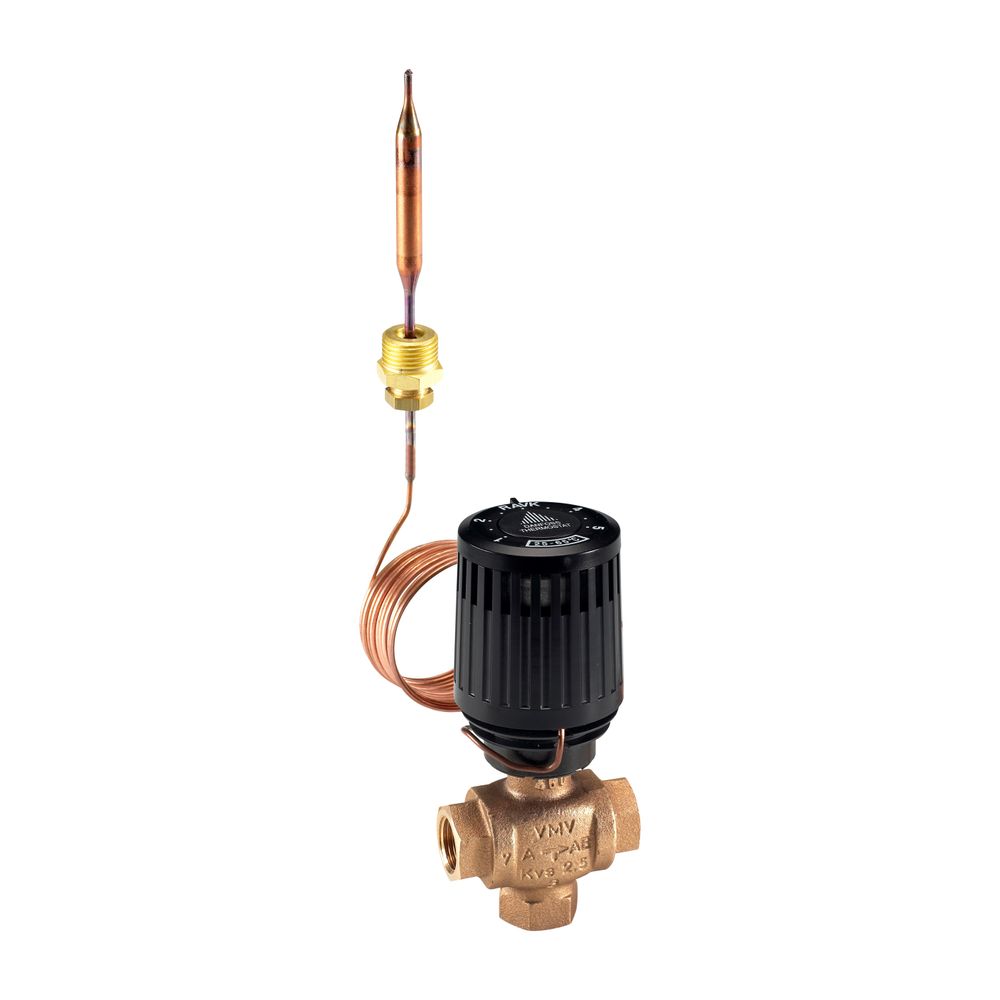

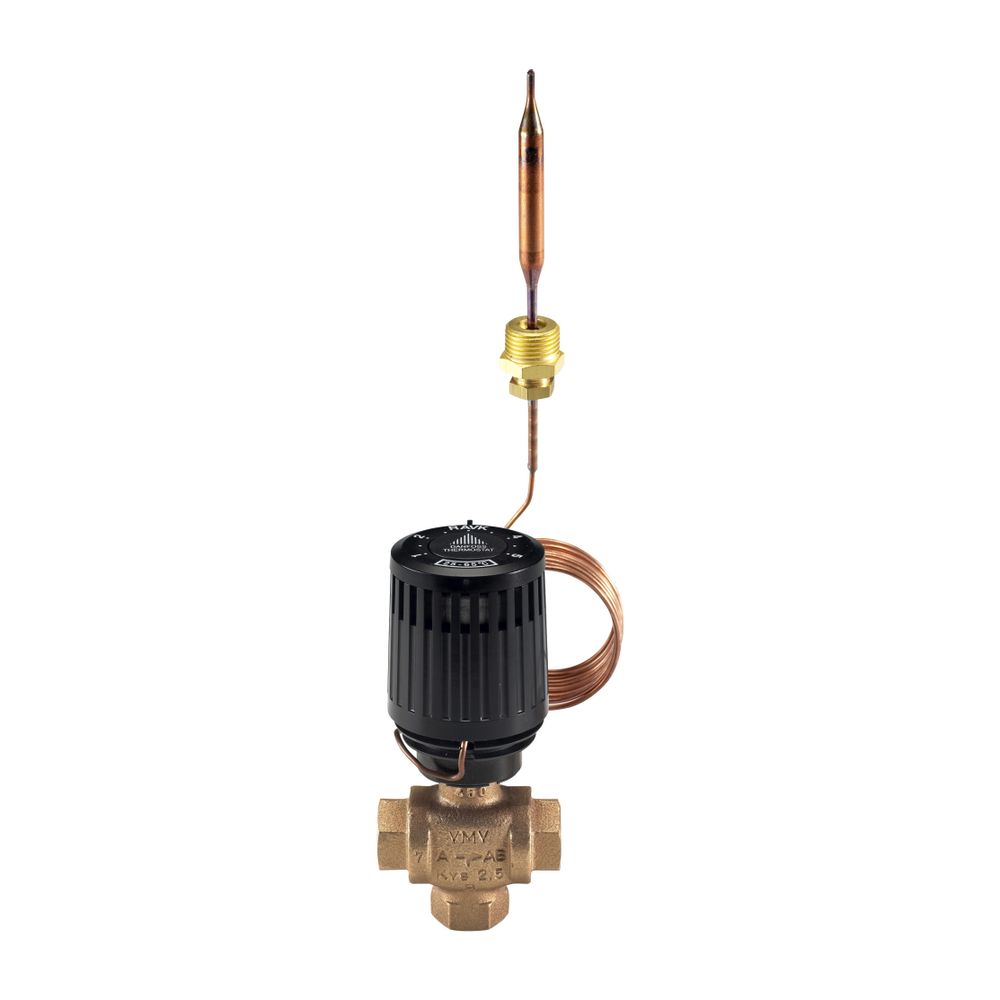

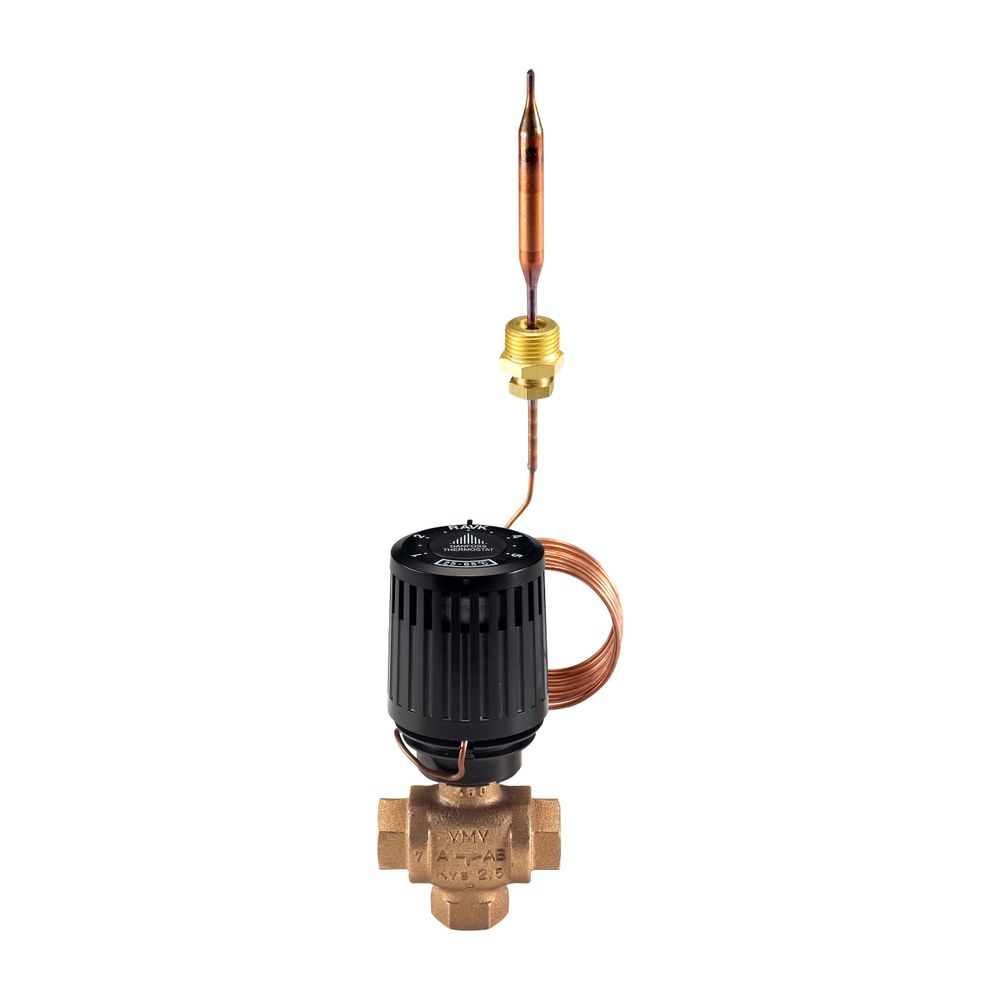

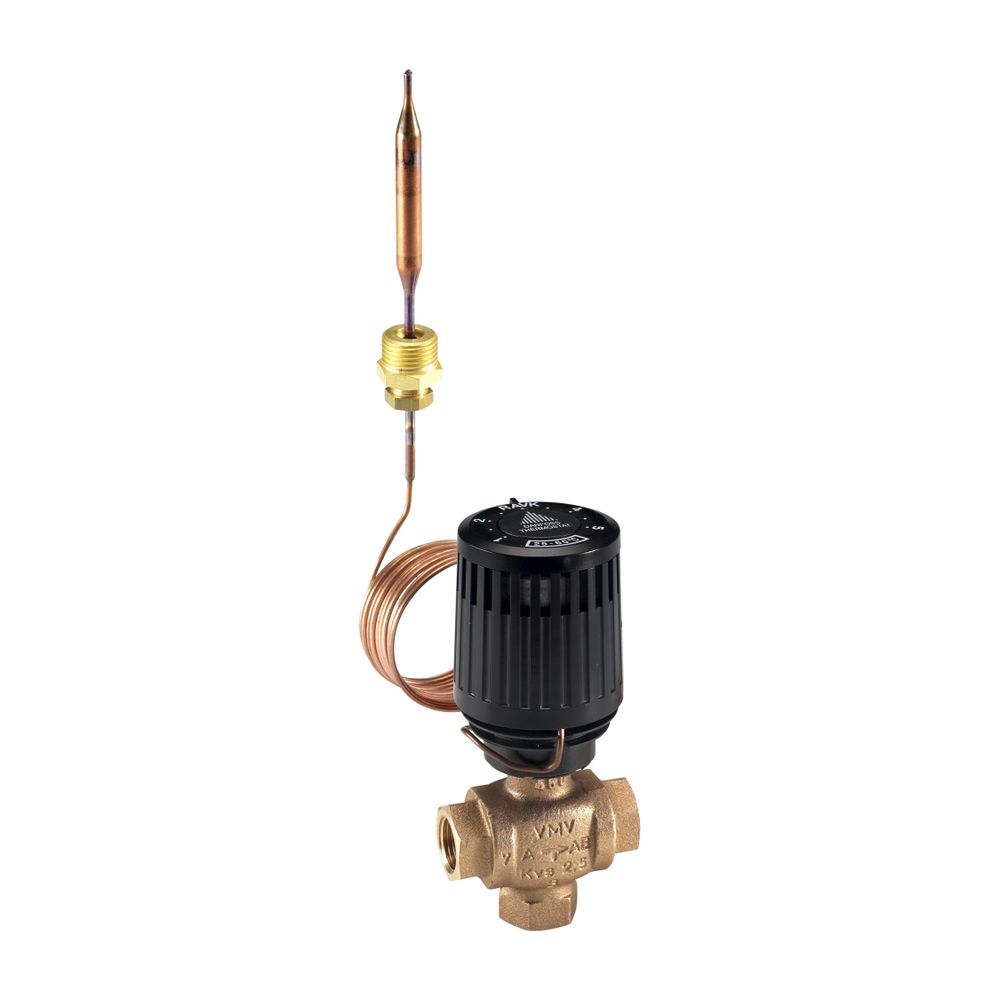

Das Danfoss VMV Mischventil ist vielseitig kombinierbar mit einer Reihe von Danfoss Stellantrieben. Dazu gehören die elektrischen Stellantriebe AMV(E) 10, AMV(E) 13 und AMV150. Für spezifische Anwendungen kann es auch mit den elektrischen Stellantrieben AMV(E) 130/140 oder dem thermischen Stellantrieb ABV verwendet werden. Zudem ist eine Kombination mit Thermostaten der RAVK-Serie im Bereich von 25 °C bis 45 °C möglich, wobei diese Thermostate für Nennweiten DN15 und DN20 ausgelegt sind.

Welche technischen Merkmale zeichnen das VMV Mischventil aus?

Das Ventilgehäuse des Danfoss VMV Mischventils besteht aus hochwertigem Rotguss (RG5), was eine hohe Korrosionsbeständigkeit und Langlebigkeit sicherstellt. Mit einer Druckstufe von PN 16 ist es für anspruchsvolle Betriebsbedingungen ausgelegt. Der maximale Differenzdruck in geöffneter Stellung beträgt 0,3 bar. Die Hublänge des Ventils liegt bei 2,6 und das Einstellverhältnis (Svo) beträgt 3, was eine feinfühlige Regelung ermöglicht. Der Leckverlust des Kvs-Wertes beträgt 0,05 und der Leckverlust des Kvs-Wertes im Bypass liegt bei 0,1.

Technische Daten

• Nenndurchmesser: DN 25
• Kvs-Wert: 6,3 m³/h
• Druckstufe: PN 16
• Werkstoffgüte: Bronze (Rg 5)
• Anschluss: Außengewinde G 1 1/4" A
• Max. Differenzdruck in geöffneter Stellung: 0,3 bar
• Hublänge: 2,6
• Einstellverhältnis (Svo): 3
• Leckverlust des Kvs-Wertes: 0,05
• Leckverlust des Kvs-Wertes Bypass: 0,1

Das Danfoss 3-Wege-Mischventil VMV DN 25 bietet eine robuste und präzise Lösung für die Temperaturregelung in Heizungsanlagen. Seine Fertigung aus Rotguss, die Druckstufe PN 16 und der Kvs-Wert von 6,3 m³/h ermöglichen eine zuverlässige Funktion. Die Kompatibilität mit einer Vielzahl von Danfoss Stellantrieben ermöglicht eine flexible Integration in bestehende oder neue Systeme, ohne dass spezielle Verarbeitungstechniken oder Werkzeuge erforderlich sind.
