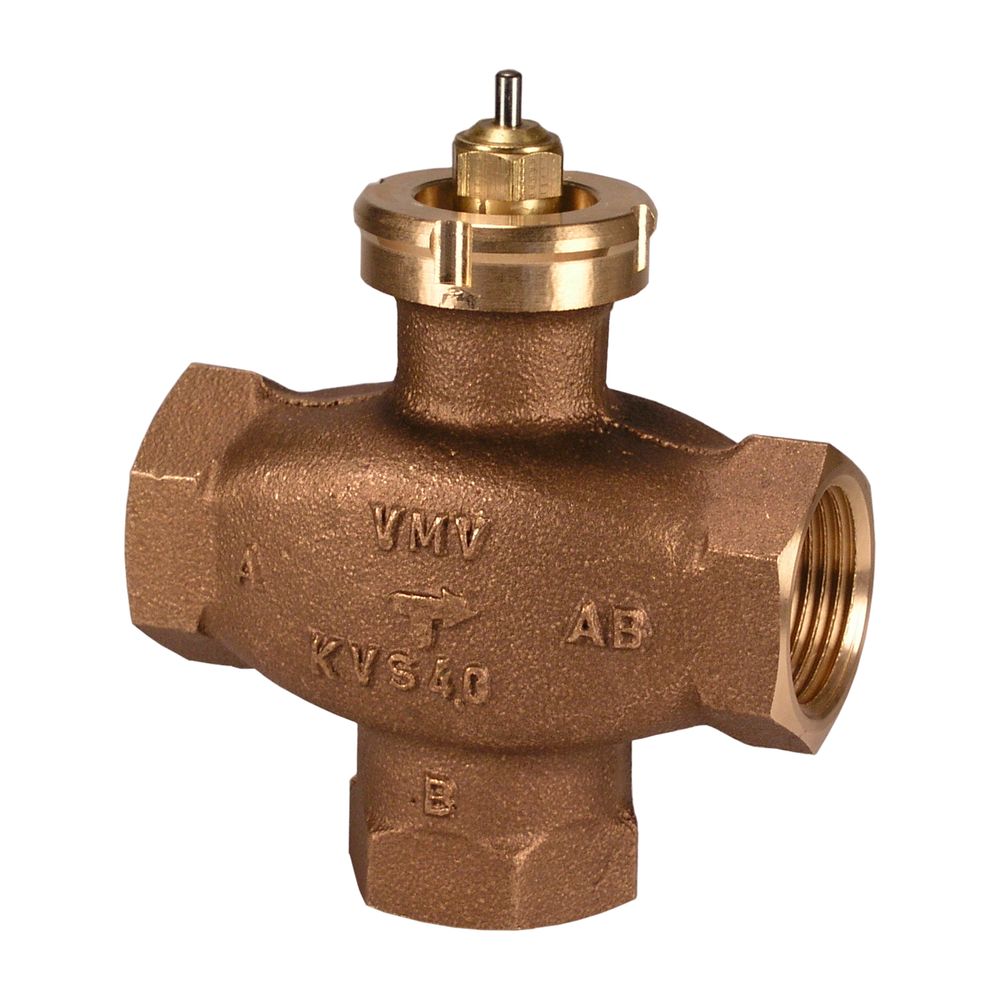

Danfoss 3-Wege-Mischventil VMV, DN 25, Kvs 6,3m3/h, PN 16, Rp 1", Rotguss RG5, 065F0025

Das Danfoss 3-Wege-Mischventil VMV DN 25 ist ein hochwertiges Motorregelventil aus der Fernwärme-Komponentenserie von Danfoss. Es verfügt über einen Nenndurchmesser von DN 25, einen Kvs-Wert von 6,3 und ist für einen maximalen Betriebsdruck von PN 16 ausgelegt. Das Ventilgehäuse besteht aus robustem Rotguss (Rg 5) und ist mit einem Innengewindeanschluss (Rp 1) nach ISO 7/1 ausgestattet. Es eignet sich besonders für die Vorlauftemperaturregelung in Heizungs- und Fernwärmeanlagen.

Wie ist das 3-Wege-Mischventil konstruiert und welche Anschlussarten sind verfügbar?

Das 3-Wege-Stellventil VMV ist in den Nennweiten DN 15 bis DN 40 erhältlich und bietet Anschlussmöglichkeiten sowohl mit Innengewinde (RAV-Anschluss) als auch mit Außengewinde (M30-Anschluss). Das Ventilgehäuse aus Bronze (Rotguss) sicherstellt eine langlebige und korrosionsbeständige Ausführung. Die Ventilcharakteristik ist annähernd linear, was eine präzise Regelung der Durchflussmengen ermöglicht.

Mit welchen Stellantrieben und Thermostaten kann das Ventil kombiniert werden?

Das VMV 3-Wege-Mischventil ist kompatibel mit verschiedenen elektrischen Stellantrieben, darunter die Modelle AMV(E) 10, 13 sowie AMV150 und AMV(E) 130/140. Zusätzlich kann es mit thermischen Stellantrieben vom Typ ABV sowie Thermostaten RAVK im Temperaturbereich von 25 bis 45 °C kombiniert werden. Diese Flexibilität ermöglicht eine einfache Integration in unterschiedliche Regelungssysteme.

Für welche Betriebsbedingungen ist das Ventil ausgelegt?

Das Ventil ist für Kreislaufwasser und Wasserglycolgemische bis zu 30 % geeignet und kann Temperaturen von 2 bis 120 °C verarbeiten. Der maximale Differenzdruck in geöffneter Stellung beträgt 0,3 bar, was den Einsatz in typischen Heizungs- und Fernwärmeanlagen ermöglicht.

Technische Daten

• Nenndurchmesser: DN 25
• Kvs-Wert: 6,3 m³/h
• Maximaler Differenzdruck (geöffnet): 0,3 bar
• Nennarbeitsdruck: PN 16
• Werkstoff: Bronze (Rotguss, Rg 5)
• Anschluss: Innengewinde Rp 1 (ISO 7/1)
• Temperaturbereich: 2 bis 120 °C (für Kreislaufwasser und Wasserglycolgemische bis 30 %)
• Hublänge: 2,6

Das Danfoss 3-Wege-Mischventil VMV DN 25 bietet eine zuverlässige und präzise Regelung der Vorlauftemperatur in Heizungs- und Fernwärmeanlagen. Mit seinem robusten Rotgussgehäuse, dem Kvs-Wert von 6,3 und der Kompatibilität zu verschiedenen Stellantrieben ist es eine flexible Lösung für den Einsatz in Systemen mit einem Betriebsdruck von bis zu PN 16.
