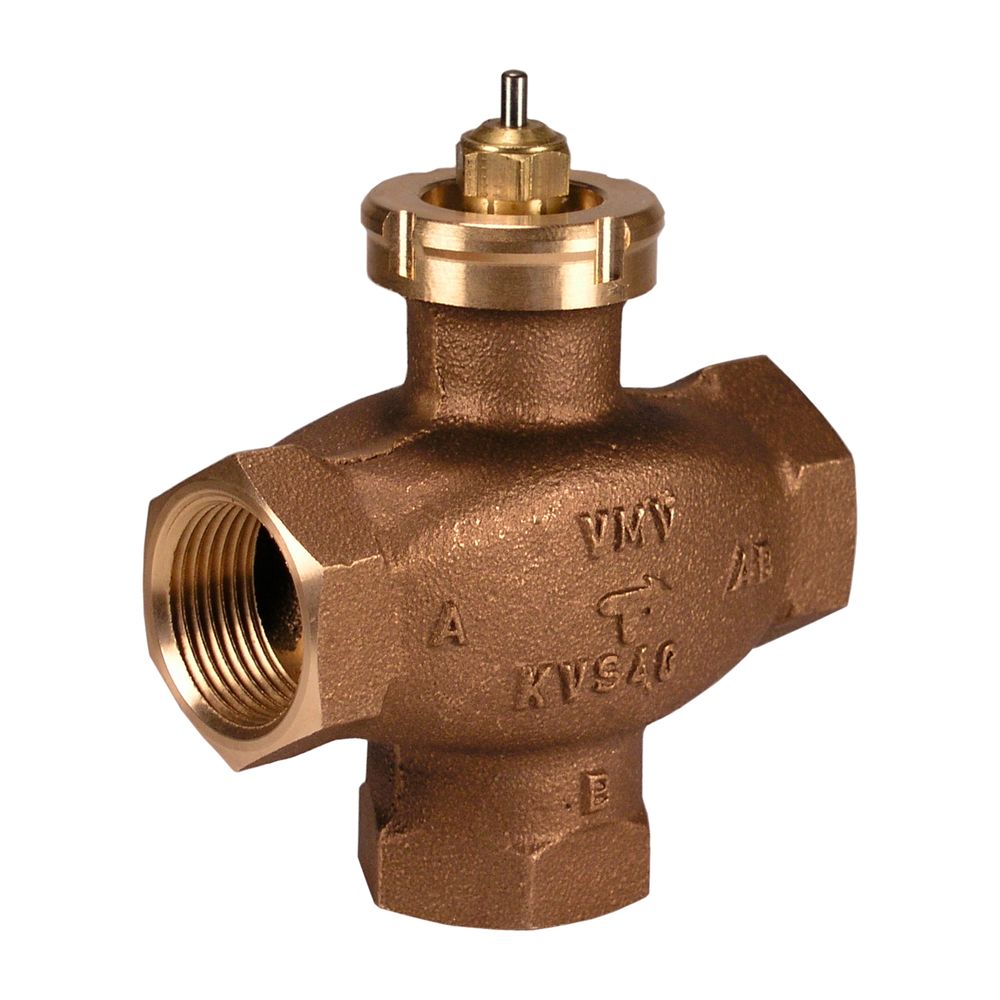

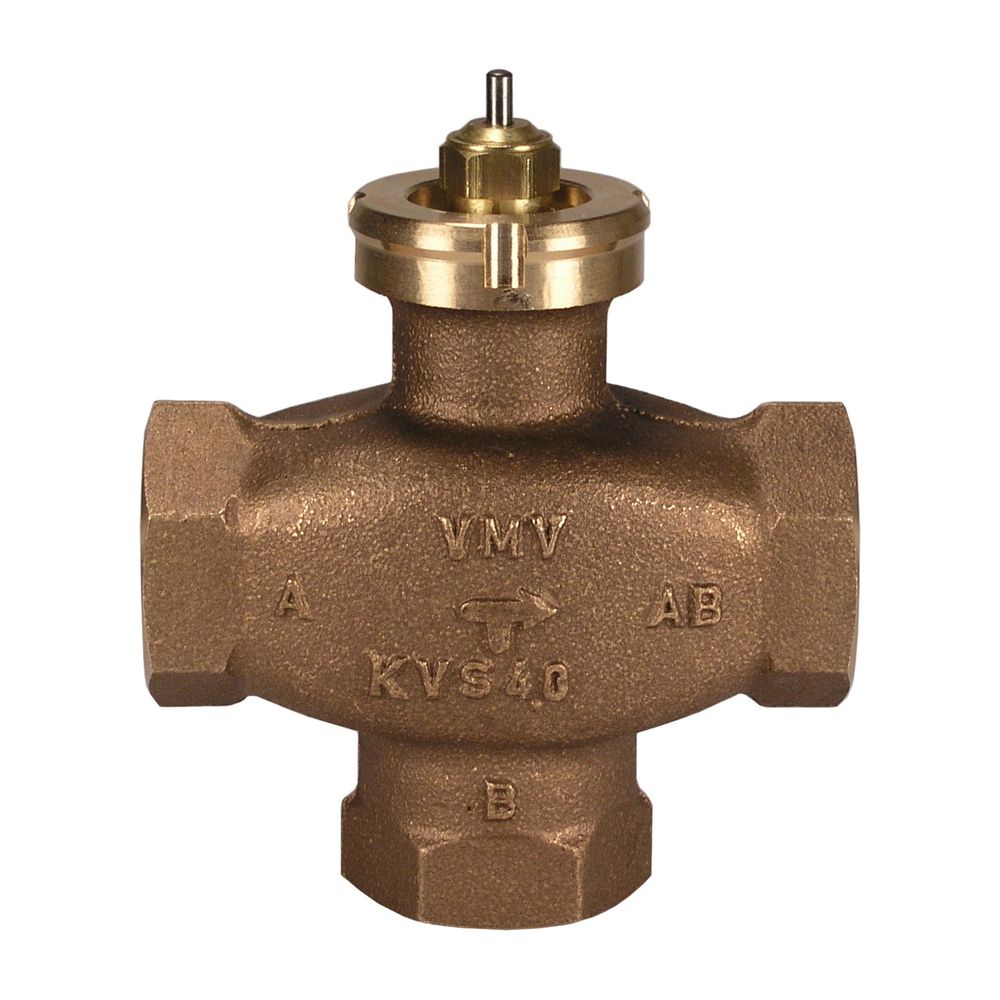

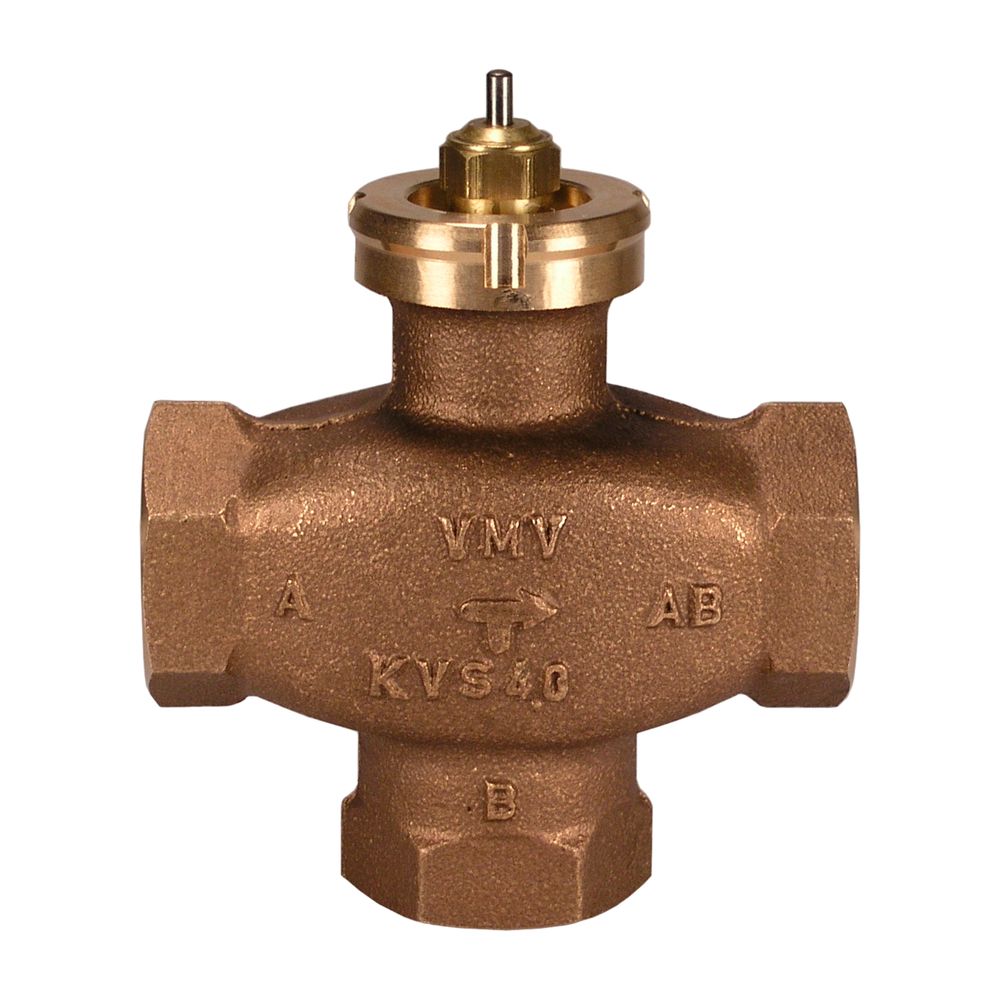

Danfoss 3-Wege-Mischventil VMV DN 20 Kvs 4,0, PN 16, RG5, Rp 3/4"

Das Danfoss 3-Wege-Mischventil VMV DN 20 ist ein robustes Stellventil für die präzise Vorlauftemperaturregelung in Heizungs- und Fernwärmeanlagen. Mit einem Kvs-Wert von 4,0 und einer Druckstufe von PN 16 ist es für anspruchsvolle Anwendungen konzipiert. Das Ventilgehäuse aus Rotguss (RG5) und der Rp 3/4" Innengewindeanschluss ermöglichen eine zuverlässige Integration in bestehende Systeme. Es ist für Kreislaufwasser und Wasserglykolgemische bis 30% geeignet und kann in Temperaturbereichen von 2 °C bis 120 °C eingesetzt werden.

Für welche Anwendungen ist das Danfoss VMV DN 20 geeignet?

Das Danfoss 3-Wege-Mischventil VMV DN 20 ist speziell für die Vorlauftemperaturregelung in verschiedenen Heizkreisläufen ausgelegt. Die robuste Bauweise und die Druckstufe PN 16 machen es ideal für den Einsatz in Fernwärmesystemen und anderen anspruchsvollen Umgebungen.

Welche Anschlussmöglichkeiten und Eigenschaften bietet das Ventil?

Das VMV DN 20 Ventil verfügt über einen Innengewindeanschluss (RAV-Anschluss) mit Rp 3/4" gemäß ISO 7/1. Eine Ausführung mit M30-Außengewinde ist ebenfalls verfügbar. Das Ventil zeichnet sich durch eine annähernd lineare Ventilcharakteristik aus, was eine präzise Regelung ermöglicht. Der maximale Differenzdruck in geöffneter Stellung beträgt 0,5 bar.

Mit welchen Stellantrieben ist das VMV DN 20 kompatibel?

Das Danfoss 3-Wege-Mischventil VMV DN 20 ist vielseitig kombinierbar. Es kann mit verschiedenen elektrischen Stellantrieben wie dem AMV(E) 10, 13, AMV150 sowie AMV(E) 130/140 betrieben werden. Für thermische Regelungsaufgaben ist es mit dem thermischen Stellantrieb ABV sowie den Thermostaten RAVI und RAVK (im Bereich von 25 °C bis 45 °C) kompatibel, wobei RAVI und RAVK speziell für die Nennweiten DN15 und DN20 vorgesehen sind.

Technische Daten

• Nenndurchmesser: DN 20
• Kvs-Wert: 4,0
• Druckstufe: PN 16
• Anschlussart: Innengewinde Rp 3/4" (ISO 7/1)
• Werkstoff Ventilgehäuse: Rotguss (RG5)
• Max. Differenzdruck in geöffneter Stellung: 0,5 bar
• Einstellverhältnis (Svo): 3
• Hublänge: 2,1
• Leckverlust des Kvs-Wertes: 0,05
• Leckverlust des Kvs-Wertes Bypass: 0,1
• Medientemperatur: 2 °C bis 120 °C

Das Danfoss 3-Wege-Mischventil VMV DN 20 bietet eine zuverlässige und präzise Lösung für die Vorlauftemperaturregelung in Heizungs- und Fernwärmeanlagen. Mit seinem robusten Rotgussgehäuse, einem Kvs-Wert von 4,0 und der Druckstufe PN 16 ist es für den dauerhaften Einsatz unter anspruchsvollen Bedingungen ausgelegt und ermöglicht eine effiziente Temperatursteuerung.
