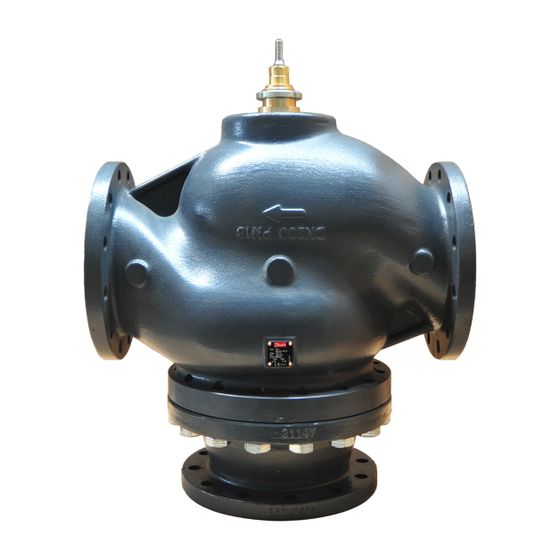

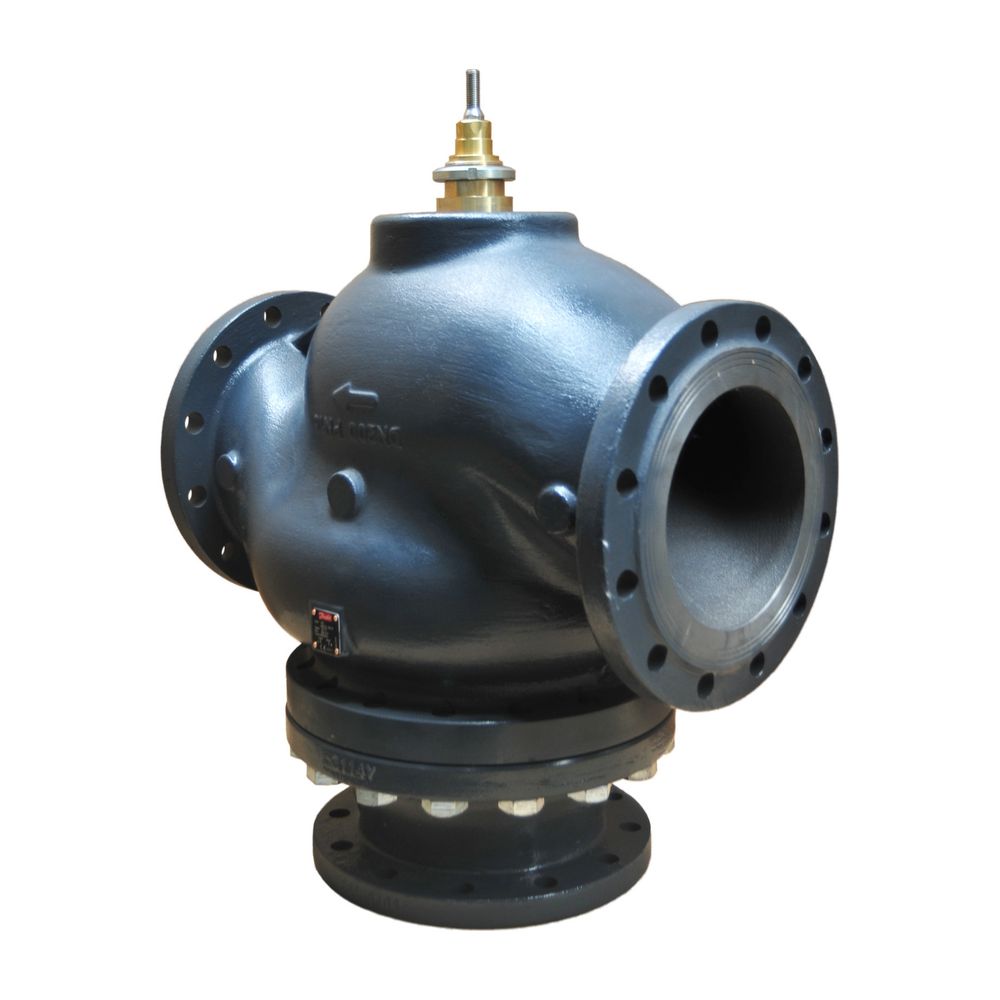

Danfoss 3-Wege-Mischventil VF 3, DN 250, Kvs 1000m3/h, PN 16, Sphäroguss GGG-40.3, 065B4250

Das Danfoss 3-Wege-Mischventil VF3 DN 250 ist ein robustes Flanschventil, das speziell für den Einsatz in Fernwärmeanlagen konzipiert wurde. Mit einem Nenndurchmesser von DN 250, einer Nenndruckstufe von PN 16 und einem Kvs-Wert von 1000 m3/h ermöglicht es eine präzise Regelung von Volumenströmen. Es ist für den Anschluss an Danfoss Stellantriebe der Serie AMV(E) vorgesehen und besteht aus hochwertigem Gusseisen GG 25.

Wie ist das Danfoss 3-Wege-Mischventil konstruiert?

Das Gehäuse des Mischventils besteht aus hochwertigem Gusseisen der Werkstoffgüte GG-25 (GJL-250), was eine hohe Stabilität und Langlebigkeit sicherstellt. Die Ventilstange ist aus rostfreiem Stahl gefertigt, während der Kegel aus RG5 besteht. Die Stopfbuchse ist aus EPDM hergestellt, was eine gute Dichtheit und Beständigkeit gegenüber verschiedenen Medien bietet. Die Flanschanschlüsse entsprechen der Norm ISO 7005-2 und ermöglichen eine einfache und sichere Montage. Für die Installation des Ventils ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug erforderlich.

Welche technischen Eigenschaften und Leistungsmerkmale bietet das Ventil?

Das Ventil arbeitet mit einer logarithmischen Kennlinie und einer linearen Mischungskennlinie, die eine präzise Regelung der Mischverhältnisse ermöglicht. Der Temperaturbereich liegt zwischen 2 °C (bzw. -10 °C) und 130 °C. Das Stellverhältnis beträgt mindestens 1:50, was eine feine Dosierung des Durchflusses erlaubt. Die Undichtigkeitsrate ist sehr gering: maximal 0,05 % des Kvs-Werts im Durchgang A-AB und maximal 1,0 % im Durchgang B-AB.

Technische Daten

• Nenndruckstufe: PN 16
• Nenndurchmesser: DN 250
• Kvs-Wert: 1000 m3/h
• Temperaturbereich: 2(-10) bis 130 °C
• Stellverhältnis: min. 1:50
• Undichtigkeitsrate Durchgang: A-AB max. 0,05 % von kvs / B-AB max. 1,0 % von kvs
• Flanschanschluss: ISO 7005-2
• Gehäusematerial: Gusseisen GG-25 (GJL-250)
• Hublänge: 57

Das Danfoss 3-Wege-Mischventil VF3 DN 250 mit einem Kvs-Wert von 1000 m3/h und einer Nenndruckstufe von PN 16 bietet eine zuverlässige Lösung für die präzise Regelung von Medienströmen. Die robuste Bauweise aus Gusseisen GG 25 und die Eignung für einen weiten Temperaturbereich von 2 °C bis 130 °C machen es zu einer langlebigen Komponente in anspruchsvollen Heizungs- und Fernwärmeanwendungen. Die Kompatibilität mit Danfoss Stellantrieben ermöglicht eine effiziente Systemintegration.
