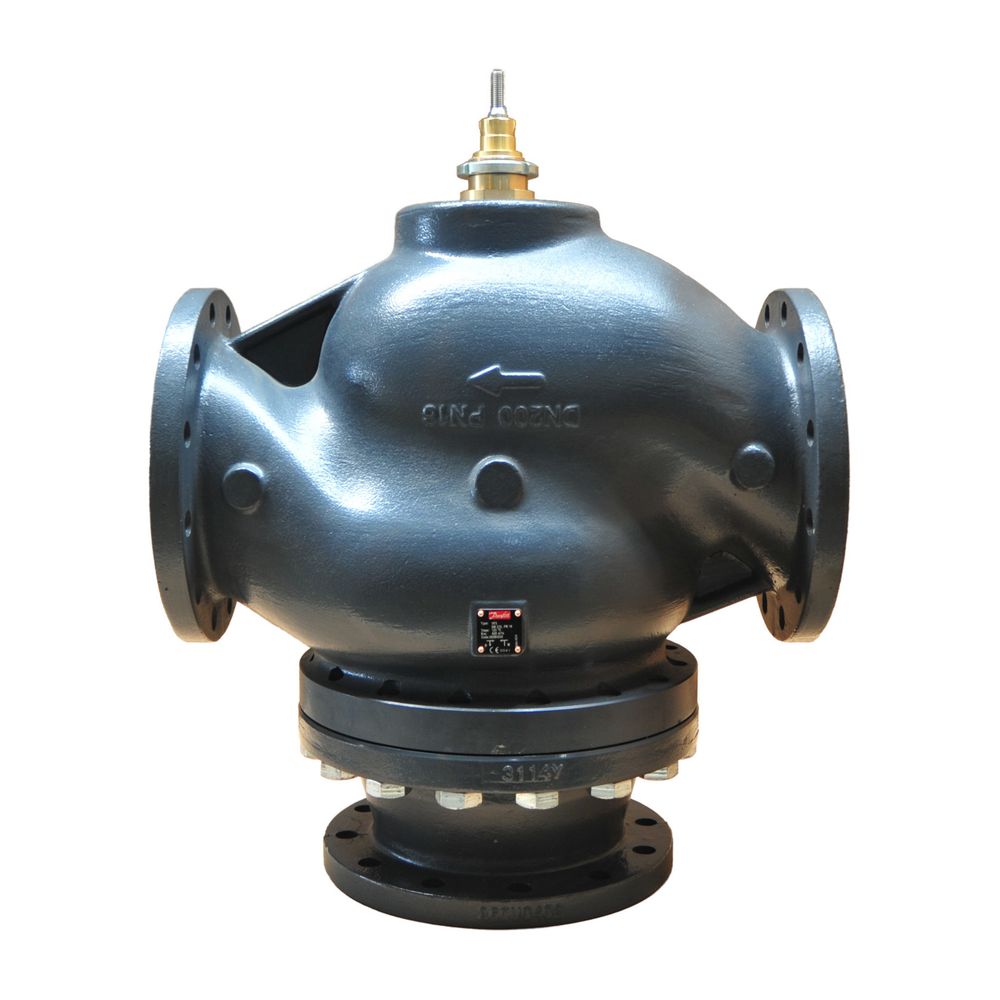

Danfoss 3-Wege-Mischventil VF 3, DN 200, Kvs 630m3/h, PN 16, Sphäroguss GGG-40.3, 065B4200

Der Danfoss 3-Wege-Mischventil VF3 DN 200 ist ein robustes Mischventil mit Flanschanschlüssen, das speziell für den Einsatz in Fernwärmeanlagen konzipiert ist. Mit einem Nenndurchmesser von DN 200 und einem kvs-Wert von 630 m3/h eignet sich das Ventil für Anwendungen mit einem Nenndruck von PN 16. Es ist kompatibel mit Stellantrieben der Serie AMV(E) und bietet eine zuverlässige Steuerung von Mischprozessen in Heizungs- und Fernwärmesystemen.

Wie ist das Danfoss 3-Wege-Mischventil konstruiert?

Das Gehäuse des Mischventils besteht aus hochwertigem Gusseisen der Werkstoffgüte GG-25 (GJL-250), was eine hohe Stabilität und Langlebigkeit bietet. Die Ventilstange ist aus rostfreiem Stahl gefertigt, während der Kegel aus RG5 besteht. Die Stopfbuchse ist aus EPDM hergestellt, was eine gute Dichtheit und Beständigkeit gegenüber den im System auftretenden Medien sicherstellt. Die Flanschanschlüsse entsprechen der Norm ISO 7005-2 und haben einen Rohraußendurchmesser von 200 mm.

Welche technischen Eigenschaften und Leistungsmerkmale bietet das Ventil?

Das Mischventil verfügt über eine logarithmische Kennlinie und eine lineare Mischungskennlinie, die eine präzise Regelung ermöglichen. Der Temperaturbereich liegt zwischen 2 Grad Celsius (bzw. -10 Grad Celsius) und 130 Grad Celsius. Das Stellverhältnis beträgt mindestens 1:50, was eine feine Dosierung des Durchflusses erlaubt. Die Undichtigkeitsrate ist sehr gering: maximal 0,05 % des kvs-Werts im Durchgang A-AB und maximal 1,0 % des kvs-Werts im Durchgang B-AB.

Für welche Anwendungen ist das Danfoss 3-Wege-Mischventil geeignet?

Das Ventil ist ideal für den Einsatz in Fernwärme- und Heizungsanlagen, wo eine präzise Mischung von Medien erforderlich ist. Es ist für den Betrieb mit Stellantrieben der AMV(E)-Serie ausgelegt und kann in Systemen mit einem Nenndruck von PN 16 eingesetzt werden. Die robuste Bauweise und die hochwertigen Werkstoffe machen es geeignet für anspruchsvolle industrielle und kommunale Anwendungen.

Wie erfolgt die Montage und Bedienung?

Das Ventil wird über Flanschanschlüsse installiert, die der ISO 7005-2 Norm entsprechen. Es ist kein spezielles Werkzeug oder eine besondere Verarbeitungstechnik für die Montage erforderlich. Die Hublänge beträgt 57 mm, was für die Ansteuerung mit den passenden Stellantrieben ausgelegt ist. Das Ventil ist mit einem Kupplungsanschluss ausgestattet, der die Verbindung zum Stellantrieb ermöglicht.

Technische Daten

• Nenndruckstufe: PN 16
• Nenndurchmesser: DN 200
• kvs-Wert: 630 m3/h
• Temperaturbereich: 2 (-10) bis 130 °C
• Stellverhältnis: mindestens 1:50
• Undichtigkeitsrate Durchgang: A-AB max. 0,05 % von kvs / B-AB max. 1,0 % von kvs
• Flanschanschluss: ISO 7005-2
• Gehäusewerkstoff: Gusseisen GG-25 (GJL-250)
• Kennlinie: logarithmisch
• Hublänge: 57 mm

Das Danfoss 3-Wege-Mischventil VF3 DN 200 überzeugt durch seine hohe Durchflusskapazität von 630 m3/h und die robuste Ausführung aus Gusseisen GG-25. Es ist für den Einsatz in Fernwärme- und Heizungsanlagen mit einem Nenndruck von PN 16 geeignet und bietet eine präzise Regelung dank logarithmischer Kennlinie und linearem Mischungsverhalten. Die Kombination aus hochwertigen Werkstoffen und einer einfachen Montage macht das Ventil zu einer zuverlässigen Komponente in anspruchsvollen Systemen.
