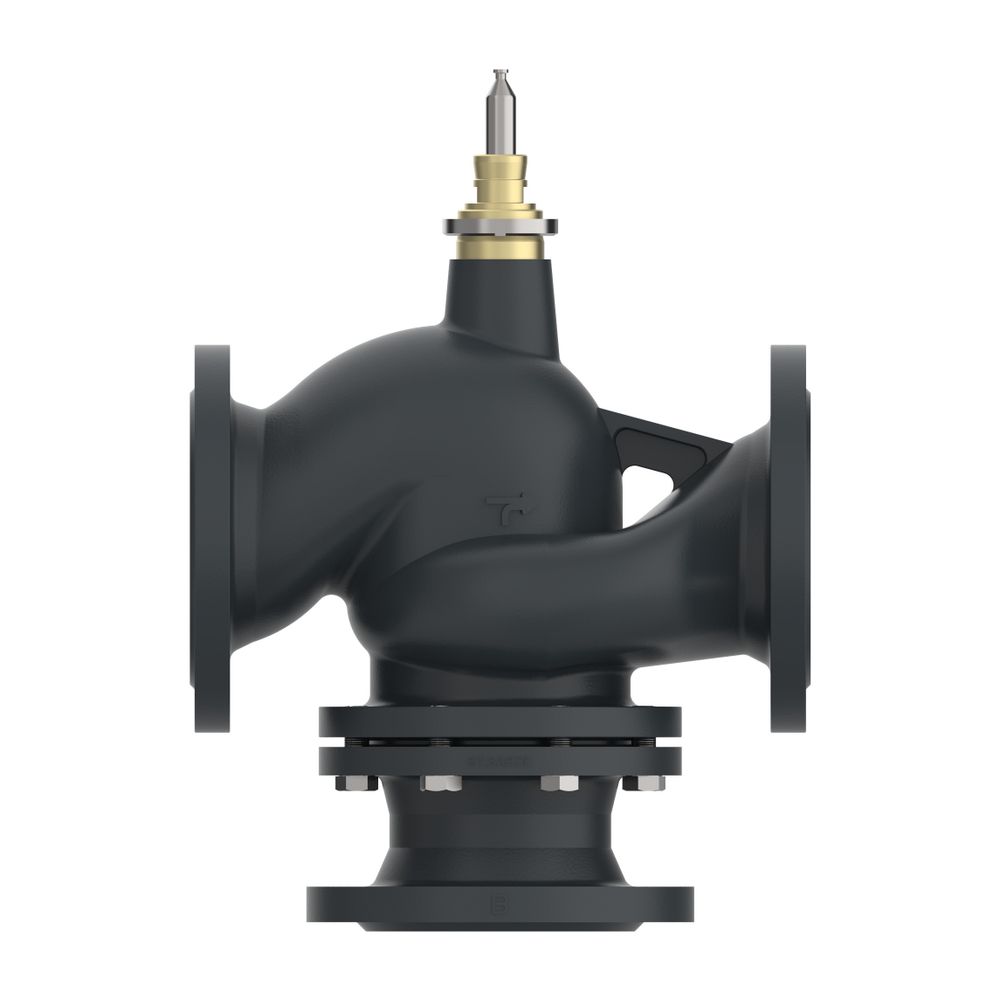

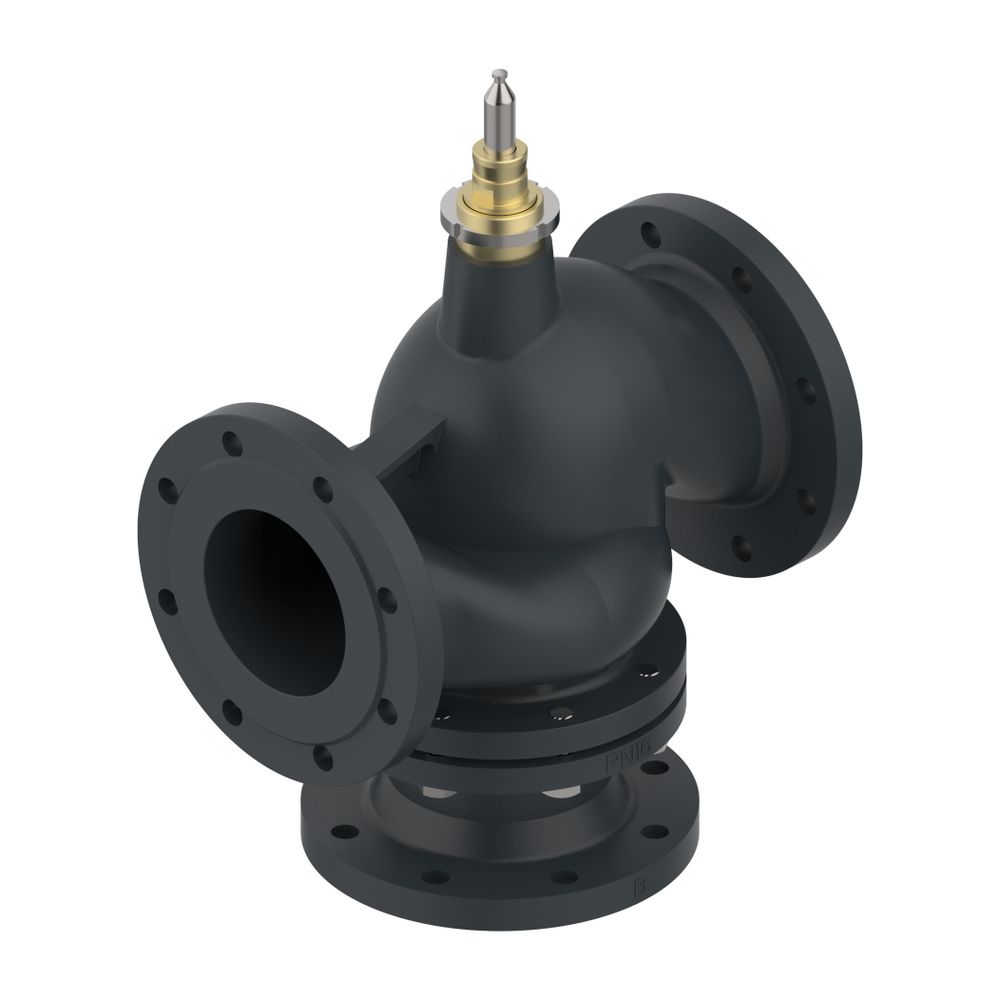

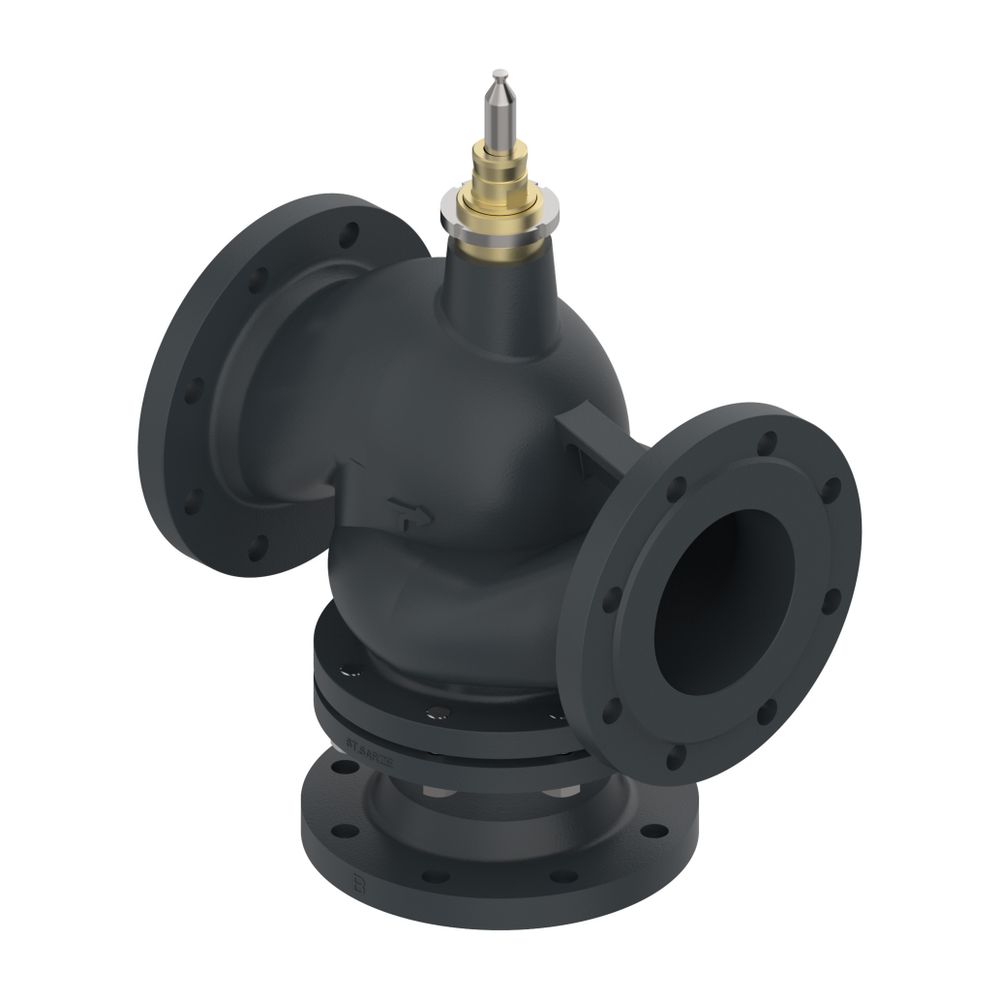

Danfoss 3-Wege-Mischventil VF 3, DN 125, Kvs 220,0m3/h, PN 16, Sphäroguss GGG-40.3, 065B3125

Der Danfoss 3-Wege-Mischventil VF3 DN 125 ist ein robustes Mischventil mit Flanschanschlüssen, das speziell für den Einsatz in Fernwärmeanlagen konzipiert ist. Mit einem Nenndurchmesser von DN 125 und einem Kvs-Wert von 220 m³/h eignet sich das Ventil für Anwendungen mit einem Nenndruck von PN 16. Es ist kompatibel mit Stellantrieben der Typen AMV(E)55 (DN100 - DN125) und AMV(E)85 (DN125 - DN150) und ermöglicht eine präzise Regelung in Heizungs- und Kühlkreisläufen.

Wie ist das Danfoss 3-Wege-Mischventil konstruiert?

Das Gehäuse des Mischventils besteht aus hochwertigem Gusseisen der Werkstoffgüte GGG 40.3 (GJS-400-15), was eine hohe Stabilität und Langlebigkeit sicherstellt. Die Ventilstange ist aus rostfreiem Stahl gefertigt, während der Kegel ebenfalls aus GGG40 besteht. Die Stopfbuchse ist aus PTFE, was für eine gute Dichtheit und geringe Reibung sorgt. Die Flanschanschlüsse entsprechen der Norm ISO 7005-2 und sind für Rohrdurchmesser von 125 mm ausgelegt.

Welche technischen Eigenschaften und Leistungsmerkmale bietet das Ventil?

Das Mischventil arbeitet mit einer logarithmischen Kennlinie und einer linearen Mischungskennlinie, was eine präzise und stufenlose Regelung ermöglicht. Der Temperaturbereich liegt zwischen 2(-10) bis 200 °C. Das Stellverhältnis beträgt mindestens 1:50, was eine feine Dosierung des Durchflusses erlaubt. Die Undichtigkeitsrate ist sehr gering: maximal 0,05 % von kvs im Durchgang A-AB und maximal 1,0 % von kvs im Durchgang B-AB. Der maximale Differenzdruck in geöffneter Stellung beträgt 0,6.

Für welche Anwendungen ist das Danfoss 3-Wege-Mischventil geeignet?

Das Ventil ist ideal für den Einsatz in Fernwärme- und Heizungsanlagen, wo eine zuverlässige und präzise Mischregelung erforderlich ist. Es kann in Systemen mit Stellantrieben AMV(E)55 und AMV(E)85 verwendet werden und ist für Rohrleitungen mit DN 125 ausgelegt. Die robuste Bauweise und der breite Temperaturbereich machen es geeignet für anspruchsvolle industrielle und gewerbliche Anwendungen.

Technische Daten

• Nenndruckstufe: PN 16
• Nenndurchmesser: DN 125
• Kvs-Wert: 220 m³/h
• Temperaturbereich: 2(-10) bis 200 °C
• Stellverhältnis: min. 1:50
• Undichtigkeitsrate Durchgang A-AB: max. 0,05 % von kvs
• Flanschanschluss: ISO 7005-2
• Werkstoff Gehäuse: GGG 40.3 (Gusseisen GJS-400-15)
• Hublänge: 40
• Max. Differenzdruck in geöffneter Stellung: 0,6

Das Danfoss 3-Wege-Mischventil VF3 DN 125 bietet eine hohe Durchflussleistung von 220 m³/h und eine robuste Ausführung aus Gusseisen GGG 40.3. Es ermöglicht eine präzise Regelung im Temperaturbereich von 2(-10) bis 200 °C und ist für den Einsatz in Fernwärme- und Heizungsanlagen mit einem Nenndruck von PN 16 ausgelegt. Die Kombination aus langlebigen Werkstoffen und genormten Flanschanschlüssen macht das Ventil zu einer zuverlässigen Komponente für anspruchsvolle Anwendungen.
