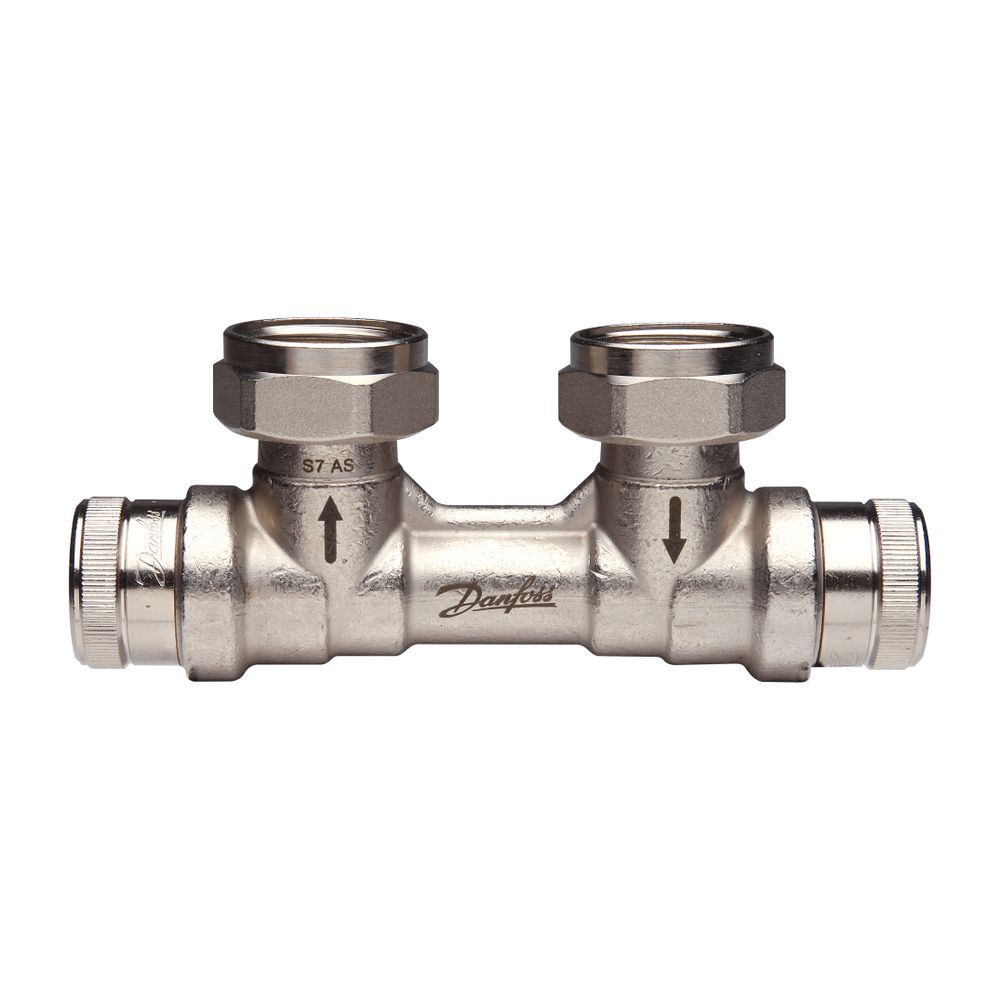

Danfoss dynamischer Hahnblock RLV-KDV für Ventil-Heizörper G 3/4", Eckausführung mit Vorlauf links

Der Danfoss dynamische Hahnblock RLV-KDV ist eine spezialisierte Eckausführung mit Vorlauf links, konzipiert für Ventilheizkörper in Zweirohrsystemen. Dieses Bauteil ist absperrbar und entleerbar und zeichnet sich durch eine integrierte Differenzdruckregelung aus, die konstante Wassermengen am Heizkörper sicherstellt. Er ist ideal für Heizungsanlagen, bei denen eine präzise Durchflussregelung und Energieeffizienz wichtig sind.

Was zeichnet den Danfoss RLV-KDV Hahnblock aus?

Der RLV-KDV Hahnblock von Danfoss wurde speziell für den Einsatz in Zweirohr-Heizungssystemen mit Ventilheizkörpern entwickelt. Er fungiert als Rücklaufverschraubung und integriert einen Membran-Differenzdruckregler im Vorlauf. Diese Konstruktion ermöglicht eine präzise Steuerung der Wassermengen am Heizkörper, unabhängig von Druckschwankungen im System.

Welche Funktionen bietet der RLV-KDV Hahnblock?

Der Hahnblock verfügt über einen integrierten Differenzdruckregler mit Membrantechnologie, der einen konstanten Druck am Heizkörper und Ventil bei Voll- und Teillast sicherstellt. Nach der Durchflussvoreinstellung am integrierten Ventilgehäuse gleicht sich das System selbstständig auf optimale Druckverhältnisse ab. Zudem bietet der RLV-KDV die Möglichkeit zum Füllen und Entleeren der Heizungsanlage. Selbstdichtende Anschlussstücke ermöglichen den Einsatz sowohl für Heizkörper mit R½-Innengewinde als auch mit G¾-Außengewinde. Die Rücklaufverschraubung ist in Vor- und Rücklaufleitung integriert.

Welche Vorteile ergeben sich durch den RLV-KDV Hahnblock?

Durch die dynamische Differenzdruckregelung und den selbstständigen Abgleich des Heizungssystems arbeitet dieses unter optimalen Bedingungen, sowohl im Voll- als auch im Teilbedarf. Dies führt zu einer Reduzierung der Rücklauftemperatur, was wiederum Energieeinsparungen ermöglicht. Gleichzeitig werden Geräusche aus dem Heizkörper, die durch Druckschwankungen verursacht werden können, vermieden.

Wie erfolgt der Anschluss des RLV-KDV Hahnblocks?

Der Hahnblock ist mit selbstdichtenden Anschlussstücken ausgestattet, die eine flexible Montage an Heizkörpern mit G ½-Innengewinde oder G ¾ A-Außengewinde ermöglichen. Der Anschluss an die Anlage erfolgt über ein G 3/4 A Außengewinde, welches für Klemmverbindungen vorbereitet ist. Dies erlaubt die Anbindung an verschiedene Rohrtypen wie Kupfer-, Weichstahl-, PEX- und Alupexrohre mittels Danfoss Klemmverschraubungen.

Welche Betriebsparameter sind zu beachten?

Der maximale Betriebsdruck beträgt 10 bar, die maximale Vorlauftemperatur liegt bei 95 °C. Der Differenzdruckregler arbeitet im Bereich von 0,15 bis 0,6 bar. Der Achsabstand beträgt 50 plus 1,5 mm. Der maximale Volumenstrom beträgt 158 l/h. Die Zusammensetzung des Heizwassers sollte der Richtlinie VDI 2035 entsprechen, um Steinbildung und Korrosion zu vermeiden.

Technische Daten

• Anschluss Heizkörper: G 3/4 A
• Anschluss Anlage: G 3/4 A
• Bauform: Eck links
• Oberfläche: matt vernickelt
• Max. Betriebsdruck: 10 bar
• Max. Vorlauftemperatur: 95 °C
• Differenzdruckbereich: 0,15 bis 0,6 bar
• Achsabstand: 50 + 1,5 mm
• Max. Volumenstrom: 158 l/h
• kv-Wert (RA-N Einbauventil): 0,87 m³/h

Der Danfoss RLV-KDV dynamische Hahnblock optimiert die Heizungsanlage durch seine präzise Differenzdruckregelung und sorgt für konstante Wassermengen am Heizkörper. Dies trägt zu einer effizienten Energienutzung und einem geräuscharmen Betrieb bei. Mit einem maximalen Betriebsdruck von 10 bar und einer maximalen Vorlauftemperatur von 95 °C ist er eine zuverlässige und langlebige Lösung für moderne Zweirohrsysteme.
