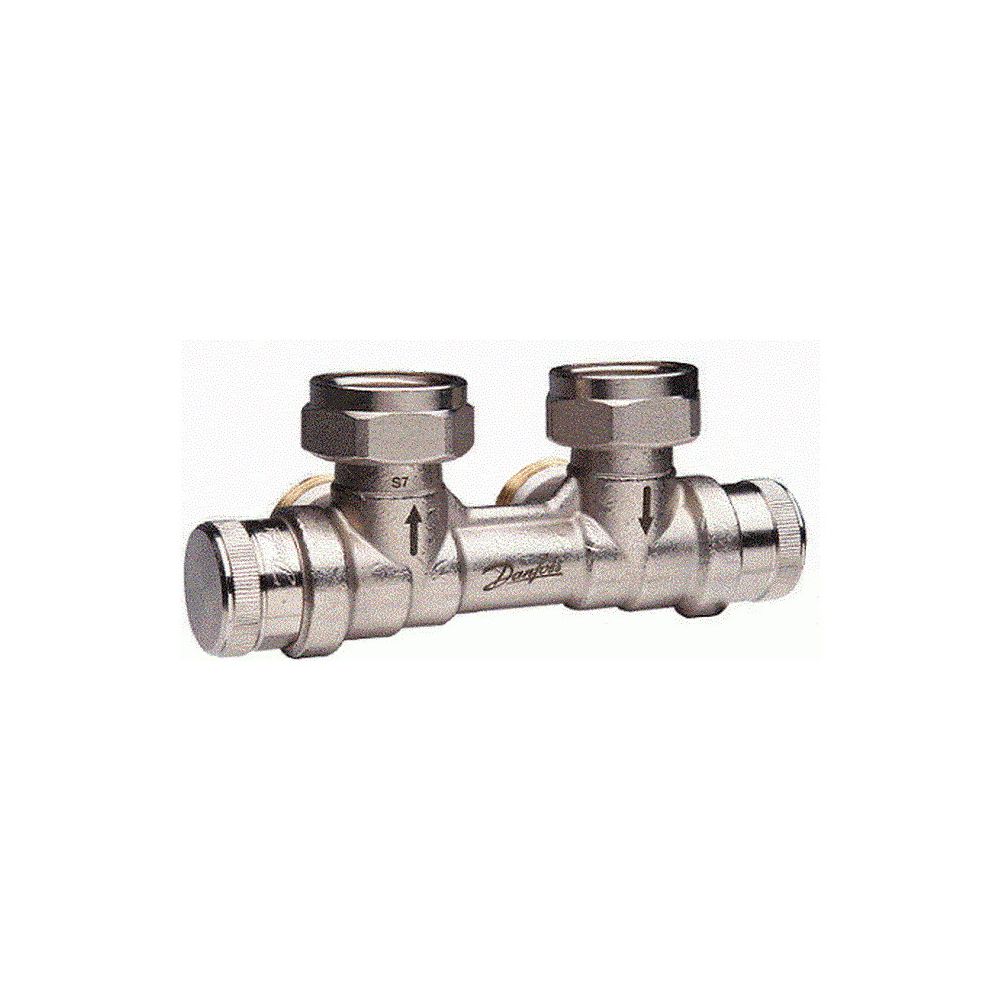

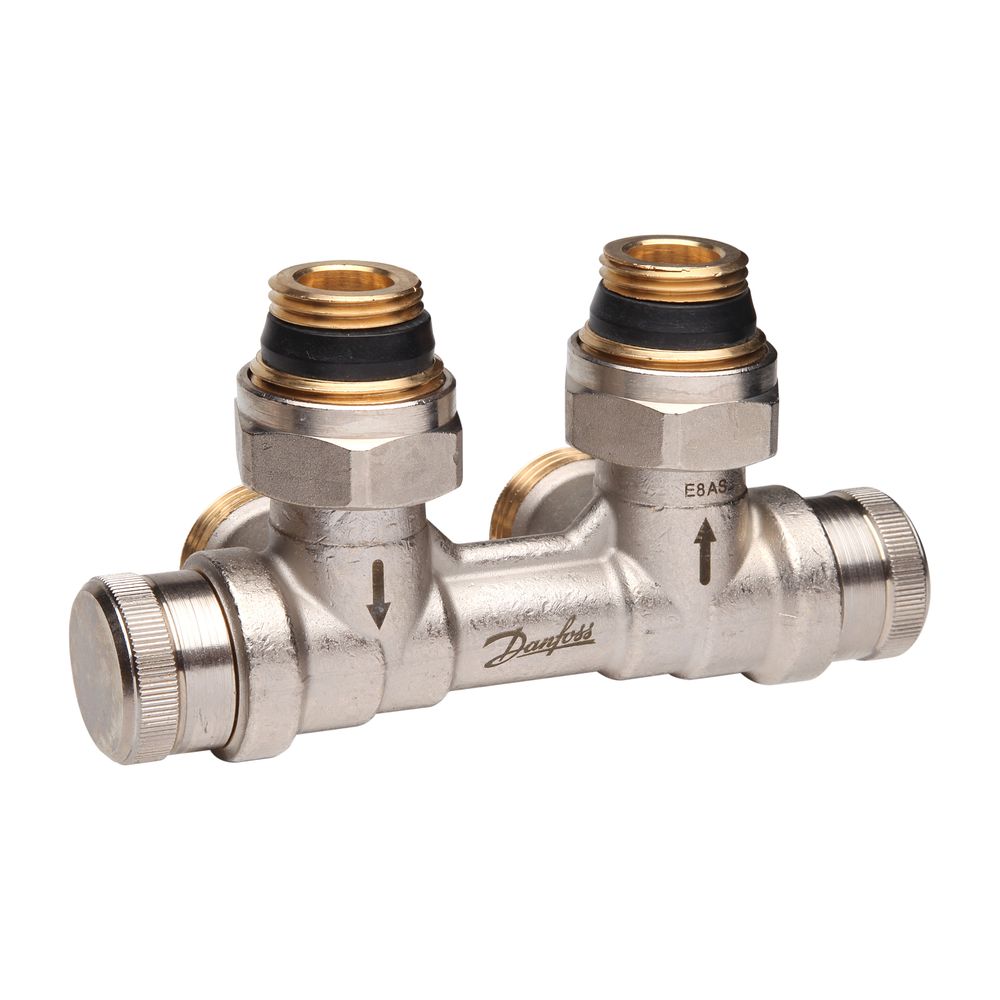

Danfoss dynamischer Hahnblock RLV-KDV für Ventil-Heizörper R 1/2", Eckausführung mit Vorlauf rechts

RLV-KDV-Hahnblock für Ventilheizkörper

blockierbar und entleerbar, mit integrierter Di erenzdruckregelung

RLV-KDV ist ein dynamischer Hahnblock, der für Heizkörper mit Einbauventilen (Ventilheizkörper) in Zweirohrsystemen entwickelt wurde. RLV-KDV bietet die folgenden Funktionen:

• Integrierter Di erenzdruckregler mit Membrantechnologie

• Konstanter Druck an Heizkörper und Ventil bei Voll- und Teillast

• Selbstabgleich auf optimale Druckverhältnisse nach erfolgter Durchussvoreinstellung am integrierten Ventilgehäuse

• Rücklaufverschraubung in Vor- und Rücklaueitung

• Füll- und Entleerungsmöglichkeit (mit Füll- und Entleerungsarmatur 003L0152)

• Selbstdichtende Anschlussstücke zum Heizkörper für R½-Innengewinde und G¾-Außengewinde

Die Voreinstellung der Durchussregelung erfolgt am Ventilgehäuse. Dadurch gleicht sich das Heizungssystem selbstständig auf das im Einbauventil voreingestellte Volumen ab und arbeitet im Voll- und Teilbedarf unter optimalen Bedingungen.

Dies führt dazu, dass die Rücklauftemperatur gesenkt wird, Energie gespart wird und Beschwerden wegen Lärm aus dem Heizkörper vermieden werden.

Selbstdichtende Anschlussstücke stellen sicher, dass sich der RLV-KDV sowohl für Heizkörper mit einem G ½-Innengewinde als auch mit einem G ¾ A-Außengewinde einsetzen lässt.

Als Zubehör ist eine Füll- und Entleerungsarmatur erhältlich. Der Anschluss an Kupfer-, Weichstahl-, PEX- und Alupexrohre erfolgt mit Danfoss Klemmverschraubungen. Siehe separates Datenblatt.

Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der Richtlinie VDI 2035 entsprechen (Verein Deutscher Ingenieure).

Danfoss Druckunabhängige Verschraubung RLV-KDV für Ventilheizkörper in Zweirohr-Anlagen mit im Vorlauf eingebautem Membran -
Differenzdruckregler für konstante Wassermengen am Heizkörper. Incl. selbstdichtendem Anschlussstück Verschraubung aus Messing,
matt vernickelt,
Außengewinde G 3/4 vorbereitet für Klemmverbindung, absperrbar und entleerbar.
Achsabstand: 50 + 1,5 mm
max. Betriebsdruck: 10 bar
max. Differenzdruck: 0,6 bar
min. Differenzdruck: 0,15 bar
max. Vorlauftemperatur: 95 C
Anschluss Anlage: G 3/4 A
Anschluss Heizkörper: R 1/2
Bauform: Eck rechts
Oberfläche: matt vernickelt
kv-Wert im Kombination mit RA-N Einbauventil: 0,87 m3/h Kv-Wert im Kombination mit RA-U Einbauventil: 0,34 m3/h
Volumenstrom Einstellbereich im Kombination mit RA-N Einbauventil: 34-150 l/h RA-U Einbauventil: 13-106 l/h
max. Volumenstrom: 158 l/h

Fabrikat: Danfoss
Typ: RLV-KDV
Bestell-Nr.: 013G7871
