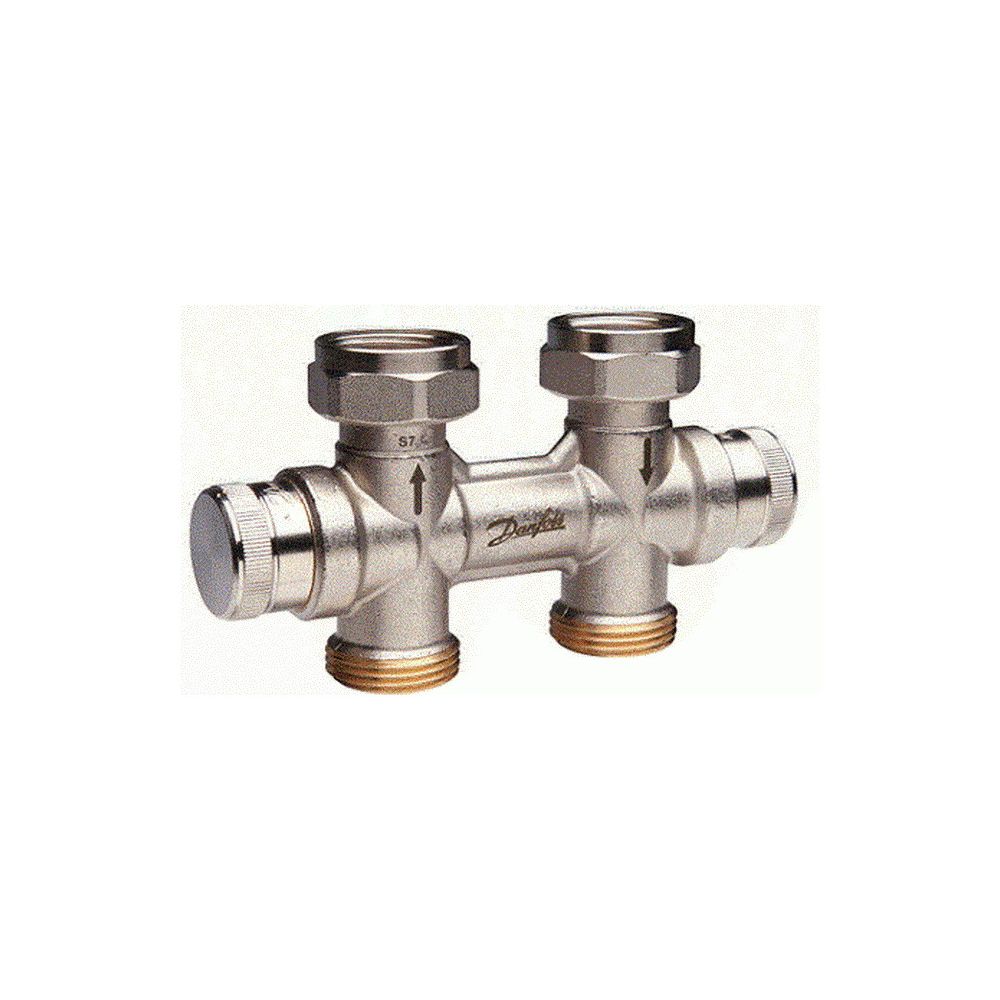

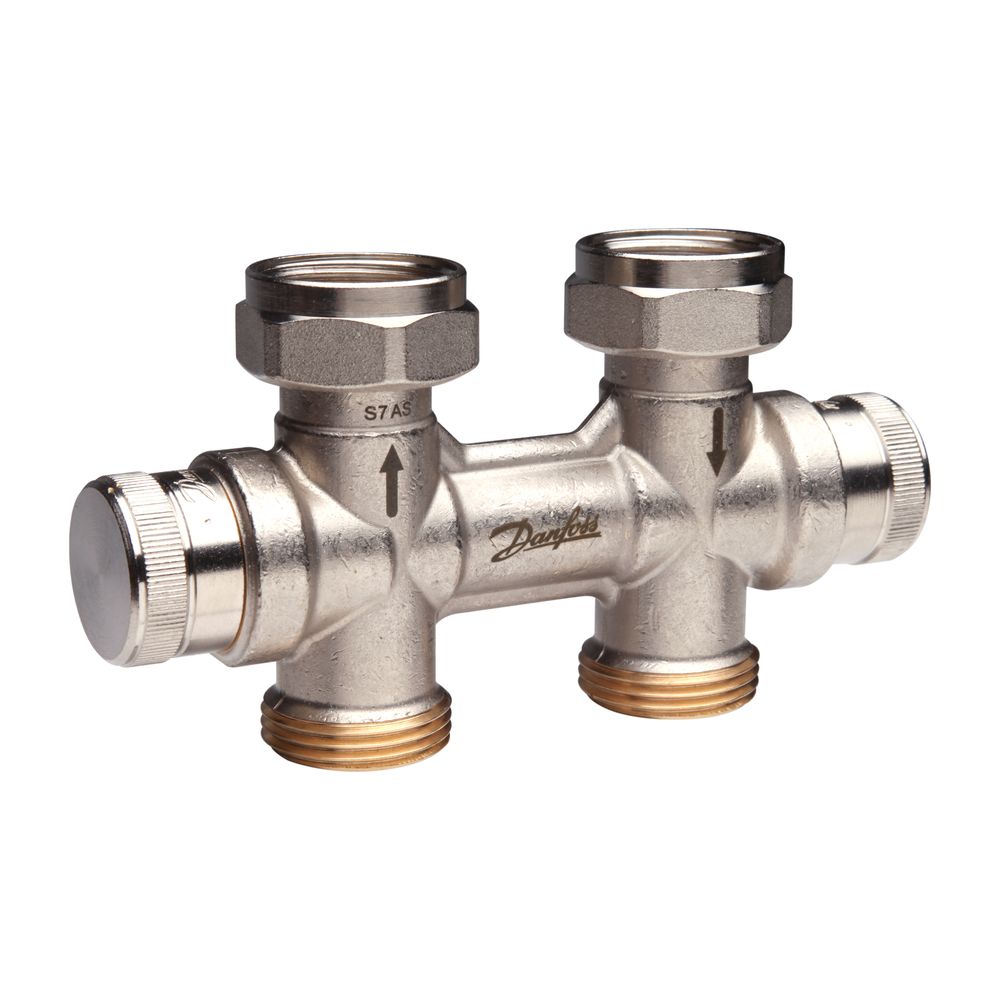

Danfoss dynamischer Hahnblock RLV-KDV für Ventil-Heizörper G 3/4", Durchgangsausführung

Der Danfoss dynamische Hahnblock RLV-KDV ist speziell für Ventilheizkörper mit G 3/4"-Anschluss in Zweirohrsystemen konzipiert. Er verfügt über eine integrierte Differenzdruckregelung mit Membrantechnologie, die für konstante Druckverhältnisse am Heizkörper und Ventil bei Voll- und Teillast sorgt. Die Durchgangsausführung mit matt vernickelter Oberfläche ist für den Einsatz in Heizsystemen mit Vorlauftemperaturen bis 95 °C geeignet.

Welche Funktionen bietet der RLV-KDV Hahnblock?

Der RLV-KDV Hahnblock ist mit einem integrierten Differenzdruckregler ausgestattet, der sich selbstständig auf optimale Druckverhältnisse einstellt. Dies erfolgt nach der Durchflussvoreinstellung am Ventilgehäuse, wodurch das Heizungssystem im Voll- und Teilbetrieb effizient arbeitet. Die Rücklaufverschraubung ist sowohl im Vor- als auch im Rücklauf integriert. Zudem ist der Hahnblock blockierbar und entleerbar, wobei eine Füll- und Entleerungsarmatur als Zubehör erhältlich ist. Die selbstdichtenden Anschlussstücke ermöglichen die Verbindung mit Heizkörpern, die über ein G 1/2"-Innengewinde oder ein G 3/4"-Außengewinde verfügen.

Wie unterstützt der Hahnblock die Energieeffizienz und den Komfort?

Durch die selbstregulierende Differenzdruckregelung wird die Rücklauftemperatur gesenkt, was zu einer Energieeinsparung beiträgt. Gleichzeitig werden Geräuschbelästigungen am Heizkörper reduziert, da die Druckverhältnisse konstant gehalten werden. Die Voreinstellung der Durchflussregelung am Ventilgehäuse sorgt für einen optimalen hydraulischen Abgleich im Heizsystem.

Für welche Rohranschlüsse und Materialien ist der Hahnblock geeignet?

Der Anschluss an das Heizsystem erfolgt über ein G 3/4" Außengewinde, das für Klemmverschraubungen an Kupfer-, Weichstahl-, PEX- und Alupexrohren vorbereitet ist. Die selbstdichtenden Anschlussstücke zum Heizkörper sind für G 1/2" Innengewinde und G 3/4" Außengewinde ausgelegt.

Welche technischen Eigenschaften zeichnen den RLV-KDV aus?

Der Hahnblock ist aus matt vernickeltem Messing gefertigt und für einen maximalen Betriebsdruck von 10 bar ausgelegt. Der maximale Differenzdruck liegt bei 0,6 bar, der minimale bei 0,15 bar. Der maximale Volumenstrom beträgt 158 l/h. Die kv-Werte betragen 0,87 m³/h in Kombination mit RA-N Einbauventilen und 0,34 m³/h mit RA-U Einbauventilen. Der Einstellbereich des Volumenstroms liegt bei 34 bis 150 l/h (RA-N) beziehungsweise 13 bis 106 l/h (RA-U). Der Achsabstand beträgt 50 ± 1,5 mm.

Technische Daten

• Anschluss Heizkörper: G 3/4" Außengewinde
• Anschluss Anlage: G 3/4" Außengewinde
• Bauform: Durchgang
• Oberfläche: matt vernickelt
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Min. Differenzdruck: 0,15 bar
• Max. Vorlauftemperatur: 95 °C
• kv-Wert (RA-N): 0,87 m³/h
• kv-Wert (RA-U): 0,34 m³/h
• Volumenstrom Einstellbereich (RA-N): 34-150 l/h
• Volumenstrom Einstellbereich (RA-U): 13-106 l/h
• Max. Volumenstrom: 158 l/h
• Achsabstand: 50 ± 1,5 mm

Der Danfoss dynamische Hahnblock RLV-KDV bietet eine zuverlässige Differenzdruckregelung für Ventilheizkörper in Zweirohrsystemen. Mit seiner robusten Bauweise, der integrierten Membrantechnologie und den selbstdichtenden Anschlussstücken sorgt er für eine effiziente und geräuscharme Heizungsregelung bei einem maximalen Betriebsdruck von 10 bar und einer Vorlauftemperatur bis 95 °C.
