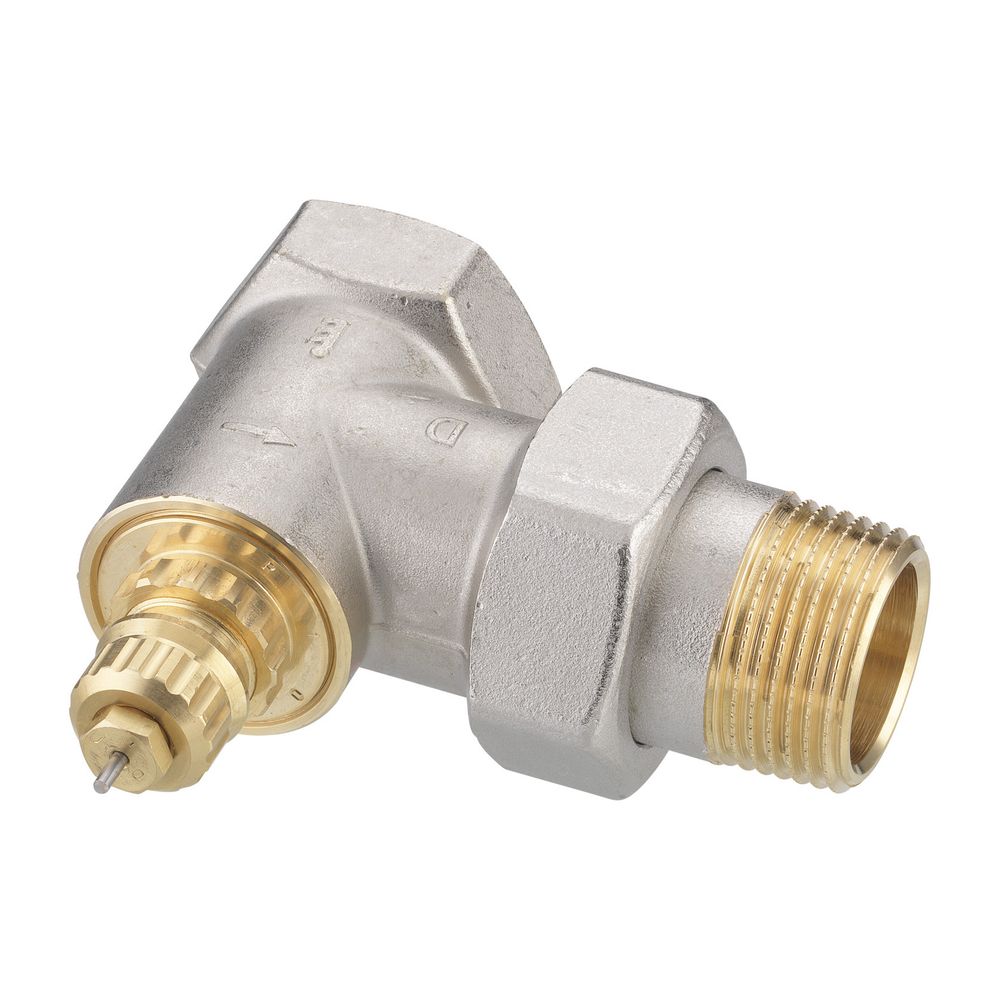

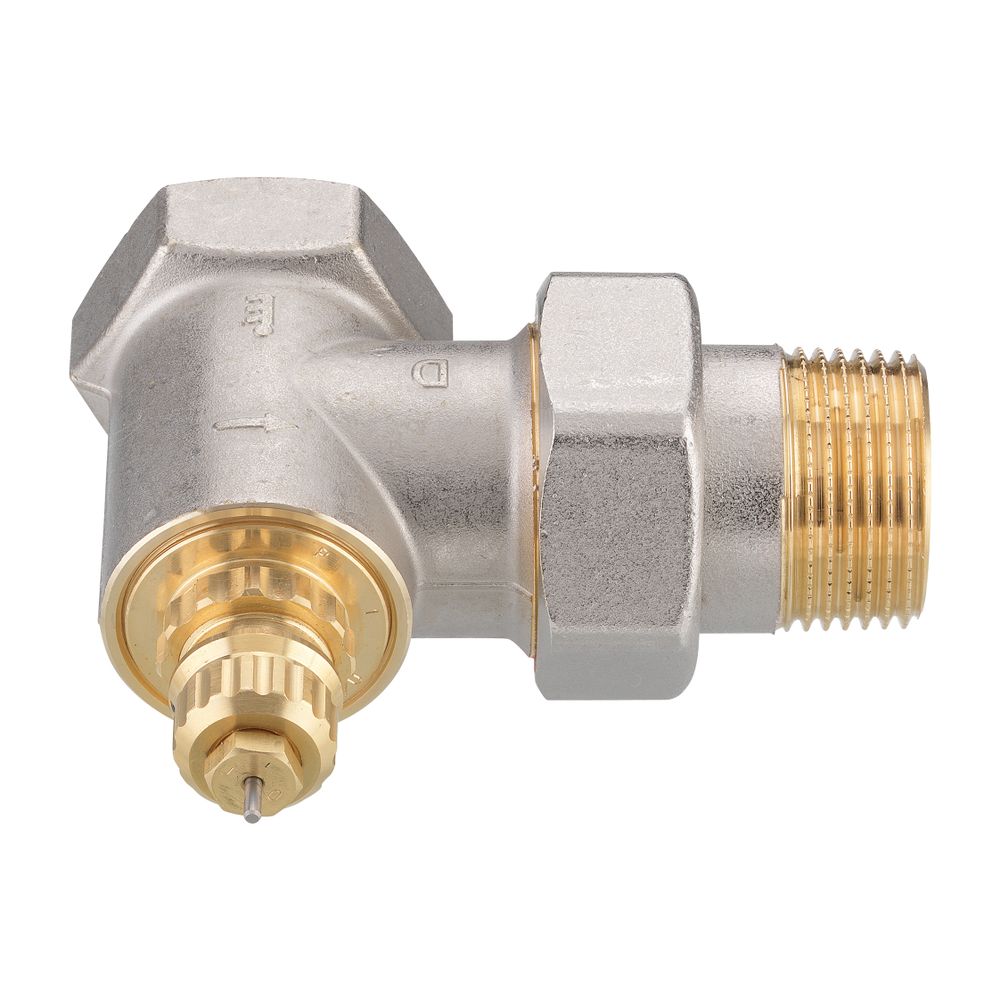

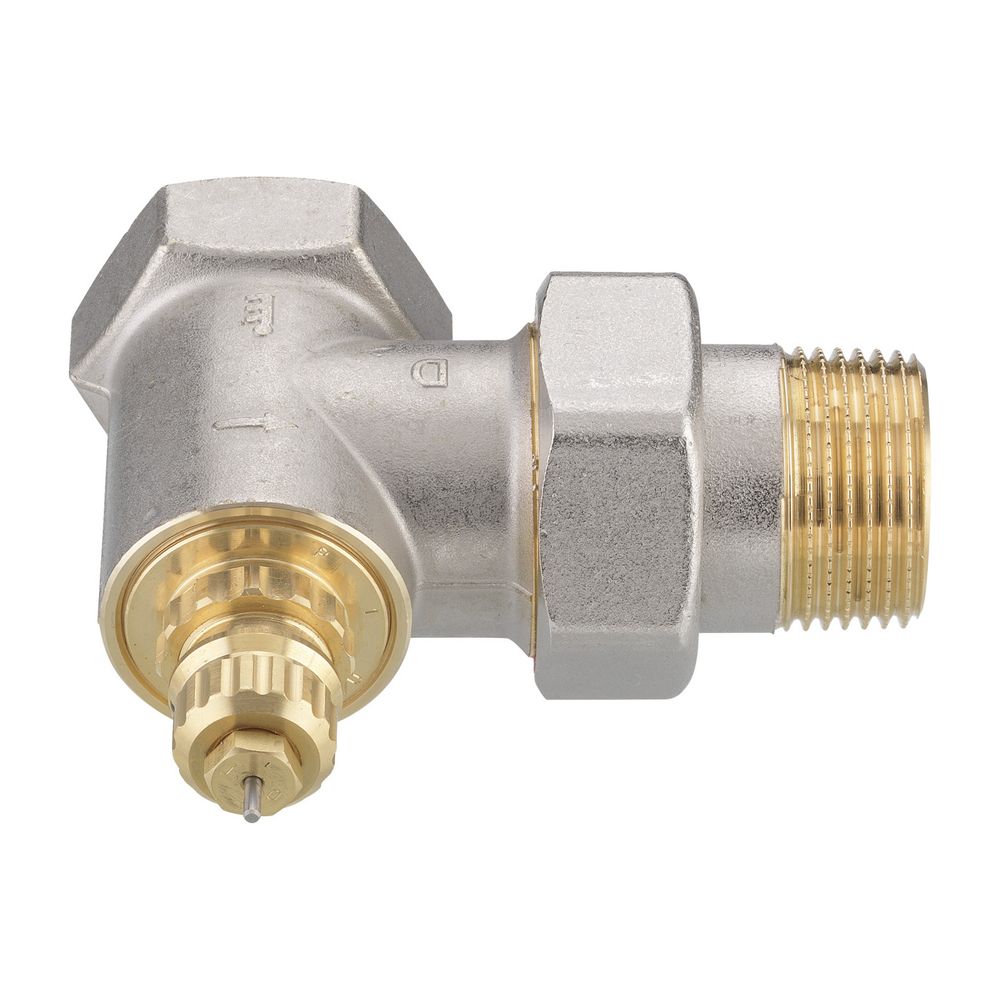

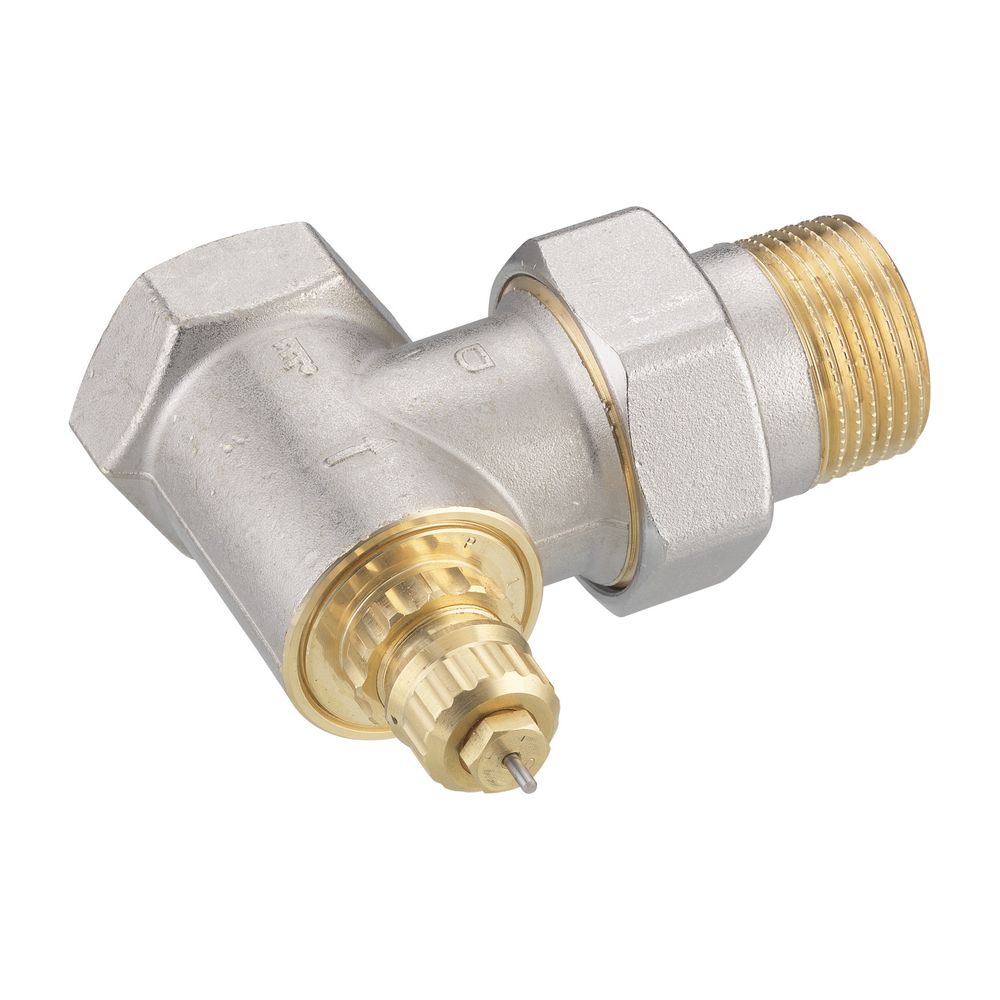

Danfoss Ventilgehäuse RA-G 25 R 1/1", Eckausführung, matt vernickelt

Das Danfoss Ventilgehäuse RA-G 25 R 1/1" in Eckausführung, matt vernickelt, ist speziell für den Einsatz in konventionellen Einrohr-Heizungsanlagen konzipiert. Es eignet sich besonders für große Wassermengen und die Umrüstung von Handabsperrventilen auf Thermostatventile in horizontalen Einrohranlagen mit "reitender" Heizkörperanordnung. Das Ventilgehäuse ist kompatibel mit Danfoss Fühlerelementen RA 2000 und RAW sowie thermischen Stellantrieben Typ TWA.

Für welche Heizungsanlagen ist das Ventilgehäuse geeignet?

Das Ventilgehäuse RA-G 25 ist primär für konventionelle Einrohr- und Schwerkraftanlagen ausgelegt, ist aber auch für Zweirohrsysteme geeignet. Es ermöglicht die Umrüstung von Handabsperrventilen auf Thermostatventile in horizontalen Einrohranlagen mit "reitender" Heizkörperanordnung. Die Kompatibilität mit Danfoss Fühlerelementen RA 2000 und RAW sowie thermischen Stellantrieben Typ TWA stellt eine flexible und effiziente Temperaturregelung sicher.

Welche Materialien werden verwendet und wie ist die Wartung?

Das Gehäuse des Danfoss Ventilgehäuses RA-G 25 besteht aus vernickeltem Messing MS 58, was eine hohe Beständigkeit ermöglicht. Eine Besonderheit ist die O-Ring-Stopfbuchse, die unter Anlagendruck ausgewechselt werden kann, ohne dass die Heizungsanlage entleert werden muss. Dies vereinfacht Wartungsarbeiten erheblich. Eine Bauschutzkappe mit grauem Handrad ist im Lieferumfang enthalten.

Welche technischen Spezifikationen sind relevant?

Das Ventilgehäuse ist ohne Voreinstellung ausgeführt und bietet einen geringen Durchflusswiderstand. Es ist für einen maximalen Betriebsdruck von 10 bar und eine maximale Vorlauftemperatur von 120 °C ausgelegt. Der maximale Differenzdruck beträgt 0,20 bar. Der Kvs-Wert liegt bei 5,5, und mit einem Stellantrieb erreicht er 6,33. Der Kv-Wert variiert zwischen 0,59 und 5,5. Der Heizkörperanschluss ist R 1/1 (1 Zoll), der Thermostatanschluss erfolgt über einen Klick 22 Anschluss. Die Bauhöhe beträgt 53 mm. Für den optimalen Betrieb sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen, um Steinbildung und Korrosion vorzubeugen.

Technische Daten

• Typ: RA-G 25
• Anschlussgröße Heizkörper: R 1/1 (1 Zoll)
• Thermostatanschluss: Klick 22
• Bauhöhe: 53 mm
• Kvs-Wert: 5,5
• Kvs-Wert mit Stellantrieb: 6,33
• Kv-Wert: 0,59 - 5,5
• Max. Betriebsdruck: 10 bar
• Max. Vorlauftemperatur: 120 °C
• Max. Differenzdruck: 0,20 bar
• Material Gehäuse: Messing MS 58, vernickelt

Das Danfoss Ventilgehäuse RA-G 25 bietet eine robuste und flexible Lösung für die Temperaturregelung in Heizungsanlagen. Seine Eignung für Einrohr- und Zweirohrsysteme, der geringe Durchflusswiderstand und die wartungsfreundliche O-Ring-Stopbuchse tragen zu einem effizienten und komfortablen Heizbetrieb bei. Mit einem maximalen Betriebsdruck von 10 bar und einer Vorlauftemperatur von bis zu 120 °C ist es für vielfältige Anwendungen geeignet.

Lieferumfang

• 1x Danfoss Ventilgehäuse RA-G 25
• 1x Bauschutzkappe
